Power seats circuit for Volvo S40 I facelift (1999-2004)

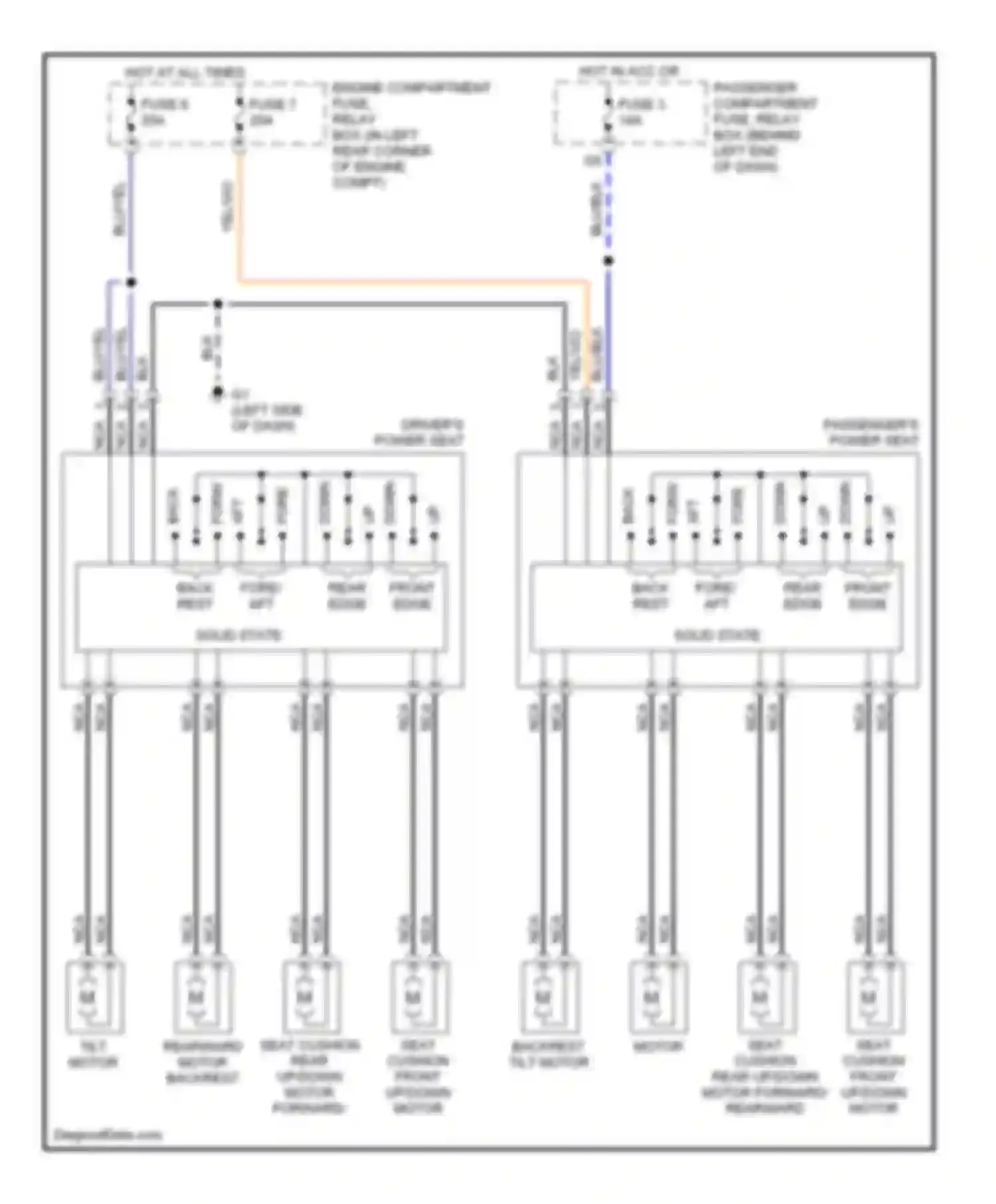

Power seats circuit
AFT
BACK
BACK REST FORE/ AFT
BACKREST TILT MOTOR
BLK WIRE
BLU/BLK WIRE
BLU/YEL WIRE
DOWN
DRIVER'S POWER SEAT
ENGINE COMPARTMENT FUSE, RELAY BOX (IN LEFT REAR CORNER OF ENGINE COMPT)
FORE/
FORW
FRONT EDGE
FUSE 3
FUSE 6 FUSE 7
HOT AT ALL TIMES
HOT IN ACC OR ON
NCA WIRE
PASSENGER COMPARTMENT FUSE, RELAY BOX (BEHIND LEFT END OF DASH)
PASSENGER'S POWER SEAT
REAR EDGE
SEAT CUSHION FRONT UP/DOWN MOTOR
SEAT CUSHION REAR UP/DOWN MOTOR FORWARD/ REARWARD MOTOR
SEAT CUSHION REAR UP/DOWN MOTOR FORWARD/ REARWARD MOTOR BACKREST TILT MOTOR
SOLID STATE
YEL/VIO WIRE
