Volvo 850 I (1991-1997) main headlight relay/ bulb failure warning sensor Wiring diagrams

This page contains all the electrical diagrams for the component. main headlight relay/ bulb failure warning sensor, in which he is found in the car Volvo 850 I (1991-1997). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

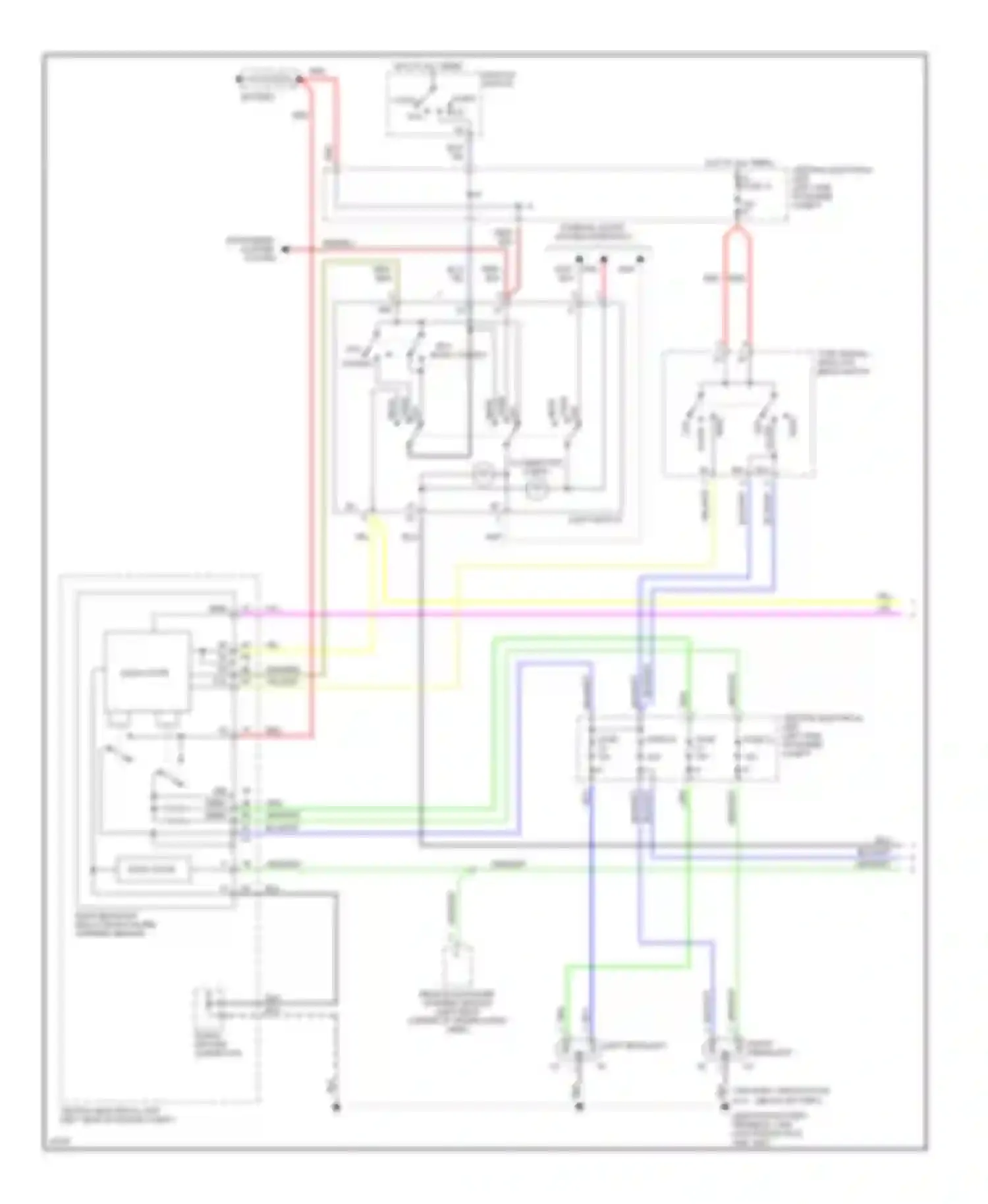

Wiring diagram main headlight relay/ bulb failure warning sensor (3 of 3)

1996 LATE PRODUCTION, 1997 ONLY ABS COMBINATION RELAY (1995) OR ABS CONTROL MODULE (1996, 1997) ABS CONTROL MODULE ABS CONTROL MODULE (W/ TRACTION CONTROL ONLY), ABS COMBINATION RELAY ACCESSORIES CONNECTOR, POWER ANTENNA (SEDAN) OR NOT USED (WAGON) BATTERY (LEFT FRONT OF ENGINE COMPT) BLK WIRE BLU WIRE BRAKE/STOP LIGHT SWITCH CENTRAL ELECTRICAL UNIT (LEFT REAR OF ENGINE COMPT) CIRCUIT BREAKER 39 CIRCUIT BREAKER 40 ENGINE COOLING FAN RELAY EXTERIOR LIGHTS SYSTEM (LIGHT SWITCH) FOG LIGHT RELAY FUSE 10 FUSE 11 FUSE 12 FUSE 13 FUSE 14 FUSE 15 FUSE 16 FUSE 18 FUSE 19 FUSE 20 FUSE 21 FUSE 22 FUSE 23 FUSE 24 FUSE 25 FUSE 5 FUSE 6 FUSE 7 FUSE 8 FUSE 9 FUSIBLE LINK GENERATOR GRN WIRE GRY WIRE HEADLIGHTS SYSTEM (MAIN HEADLIGHT RELAY/BULB FAILURE SENSOR) HEADLIGHTS SYSTEM (REAR FOG LIGHT SWITCH) HEATED REAR SEAT RELAY HEATED REAR WINDOW/DOOR MIRROR RELAY INSTRUMENT CLUSTER LIGHT SWITCH INSTRUMENT CLUSTER, REAR FOG LAMPS LEFT HEADLAMP (LO-BEAM), ACCESSORIES CONNECTOR- (1995 EARLY PRODUCTION) LEFT HEADLAMP HI-BEAM LEFT SEAT CONTROL MODULE MAIN HEADLIGHT RELAY/ BULB FAILURE WARNING SENSOR OVERLOAD RELAY #1 (X+) (DIAGRAM 2 OF 2) OVERLOAD RELAY #2 (15+) (DIAGRAM 2 OF 2) OVERLOAD RELAY #3 (X+) (DIAGRAM 2 OF 2) RADIO RADIO AMPLIFIER RED WIRE RIGHT FRONT PARK/TURN LAMP, REAR BULB FAILURE WARNING SENSOR RIGHT HEADLAMP (HI-BEAM), INSTRUMENT CLUSTER RIGHT HEADLAMP LO-BEAM RIGHT SEAT CONTROL MODULE SPARE STARTER TO FUSE 36 (DIAGRAM 2 OF 2) TO IGNITION SWITCH (DIAGRAM 2 OF 2) TURN SIGNAL/ HIGH-LOW BEAM SWITCH, HAZARD FLASHER RELAY/SWITCH, ALARM RELAY VIO WIRE WHT WIRE

Go to component -> Power distribution circuit (1 of 2) -> MAIN HEADLIGHT RELAY/ BULB FAILURE WARNING SENSOR
