Power antenna circuit for Toyota MR2 W30 (1999-2007)

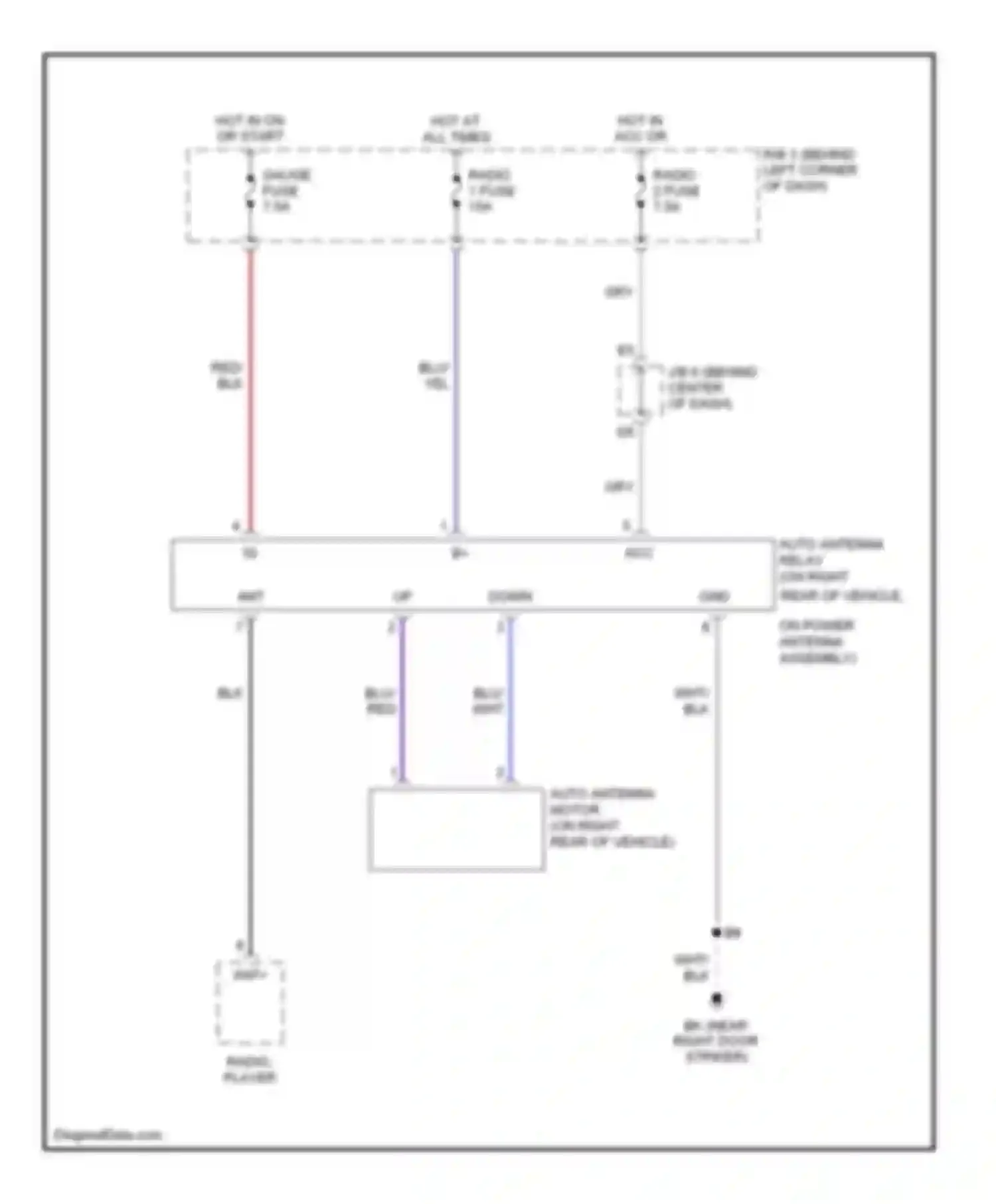

Power antenna circuit
ANT
AUTO ANTENNA MOTOR (ON RIGHT REAR OF VEHICLE)
AUTO ANTENNA RELAY (ON RIGHT REAR OF VEHICLE,
BK (NEAR RIGHT DOOR STRIKER)
BLK WIRE
BLU WIRE
DOWN UP
GAUGE FUSE
GRY WIRE
HOT AT ALL TIMES
HOT IN ACC OR ON
HOT IN ON OR START
J/B 6 (BEHIND CENTER OF DASH)
ON POWER ANTENNA ASSEMBLY)
R/B 3 (BEHIND LEFT CORNER OF DASH)
RADIO 1 FUSE
RADIO 2 FUSE
RADIO, PLAYER
RED WIRE
WHT WIRE
YEL WIRE
