Power antenna circuit for Toyota Avalon XX10 (1994-1997)

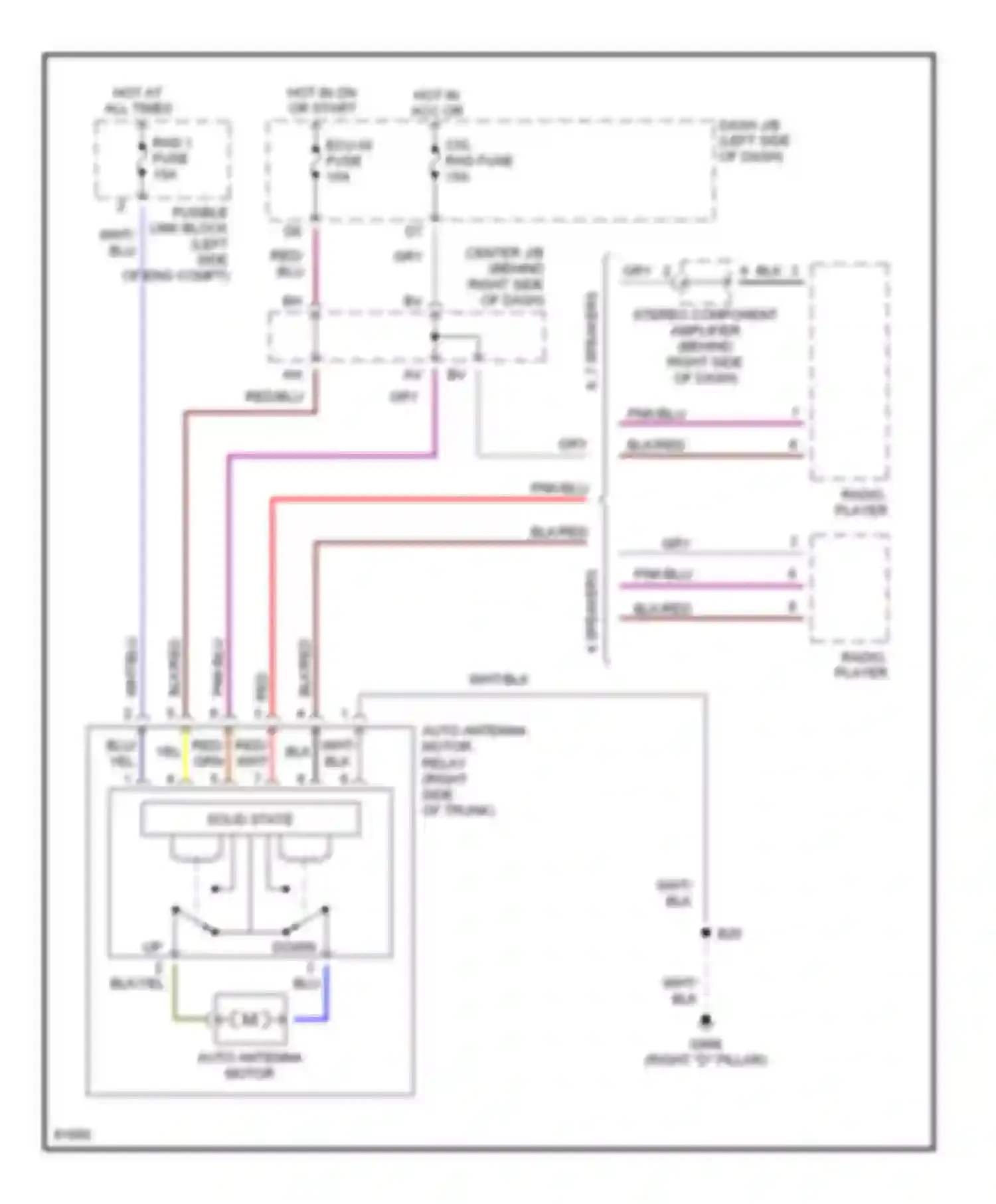

Power antenna circuit
4 SPEAKERS
6, 7 SPEAKERS
AUTO ANTENNA MOTOR
AUTO ANTENNA MOTOR, RELAY (RIGHT SIDE OF TRUNK)
AV BV
BLK WIRE
BLK/RED WIRE
BLK/YEL WIRE
BLU WIRE
CENTER J/B (BEHIND RIGHT SIDE OF DASH)
CIG, RAD FUSE
DASH J/B (LEFT SIDE OF DASH)
DOWN
ECU-IG FUSE
FUSIBLE LINK BLOCK (LEFT SIDE OF ENG COMPT)
GRN WIRE
GRY WIRE
HOT AT ALL TIMES
HOT IN ACC OR ON
HOT IN ON OR START
PNK/BLU WIRE
RAD 1 FUSE
RADIO, PLAYER
RED WIRE
RED/BLU WIRE
SOLID STATE
STEREO COMPONENT AMPLIFIER (BEHIND RIGHT SIDE OF DASH)
WHT WIRE
WHT/BLK WIRE
WHT/BLU WIRE
YEL WIRE
