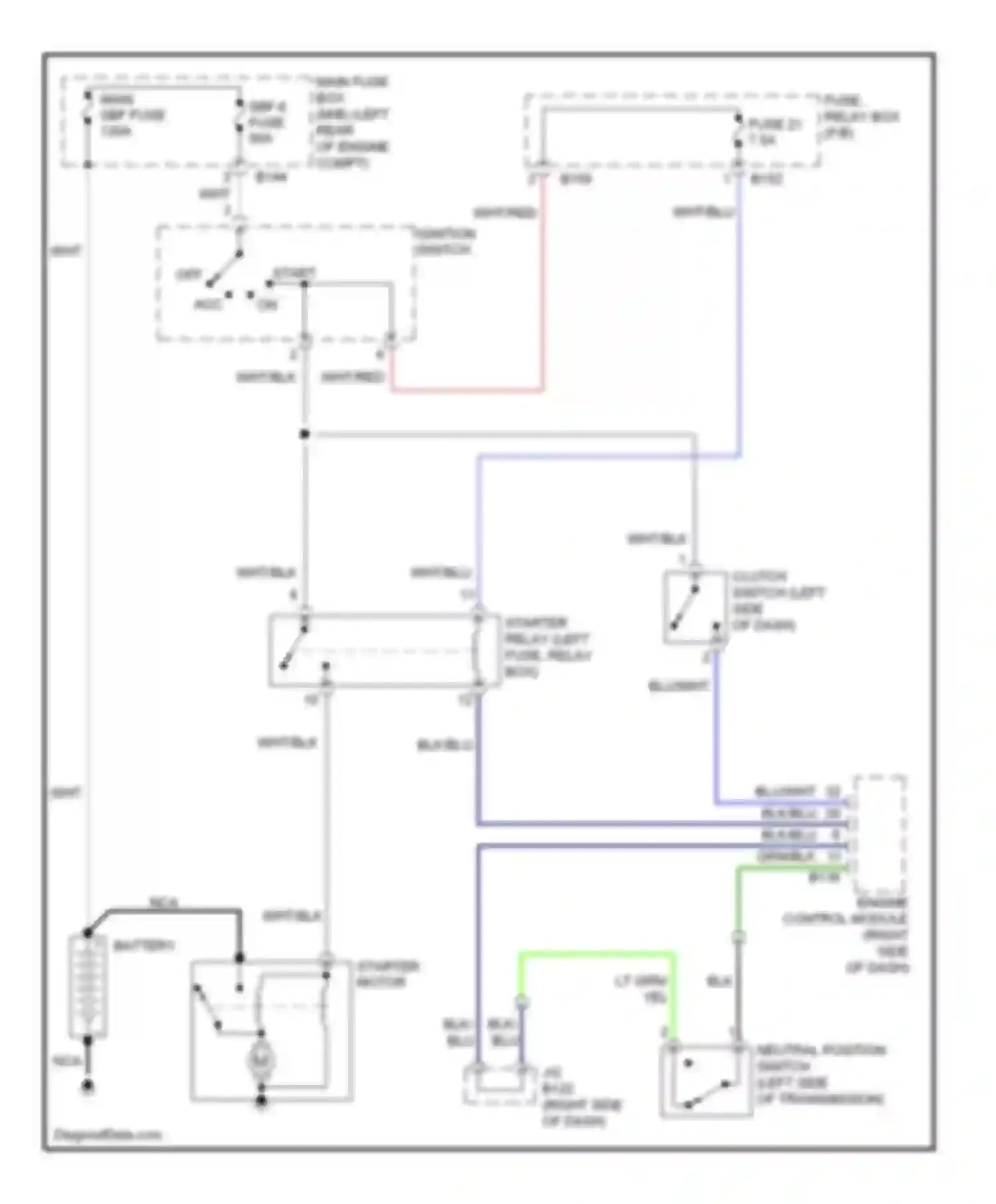

Starting circuit, wrx sti for Subaru Impreza GH (2007-2011)
Starting circuit, wrx sti
BATTERY
BLK WIRE
BLK/BLU WIRE
BLU WIRE
BLU/WHT WIRE
CLUTCH SWITCH (LEFT SIDE OF DASH)
ENGINE CONTROL MODULE (RIGHT SIDE OF DASH)
FUSE 21
FUSE, RELAY BOX (F/B)
GRN/BLK WIRE
IGNITION SWITCH
J/C
LT GRN WIRE
MAIN FUSE BOX (M/B) (LEFT REAR OF ENGINE COMPT)
MAIN SBF FUSE
NCA WIRE
NEUTRAL POSITION SWITCH (LEFT SIDE OF TRANSMISSION)
OFF
SBF-6 FUSE
STARTER MOTOR
STARTER RELAY (LEFT FUSE, RELAY BOX)
WHT WIRE
WHT/BLK WIRE
WHT/BLU WIRE
WHT/RED WIRE
YEL WIRE
