Porsche Cayenne S III (2017-2023) red Wiring diagrams

This page contains all the electrical diagrams for the component. red, in which he is found in the car Porsche Cayenne S III (2017-2023). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram red (51 of 93)

Go to component: -> Anti-theft circuit (2 of 4) -> RED WIRE

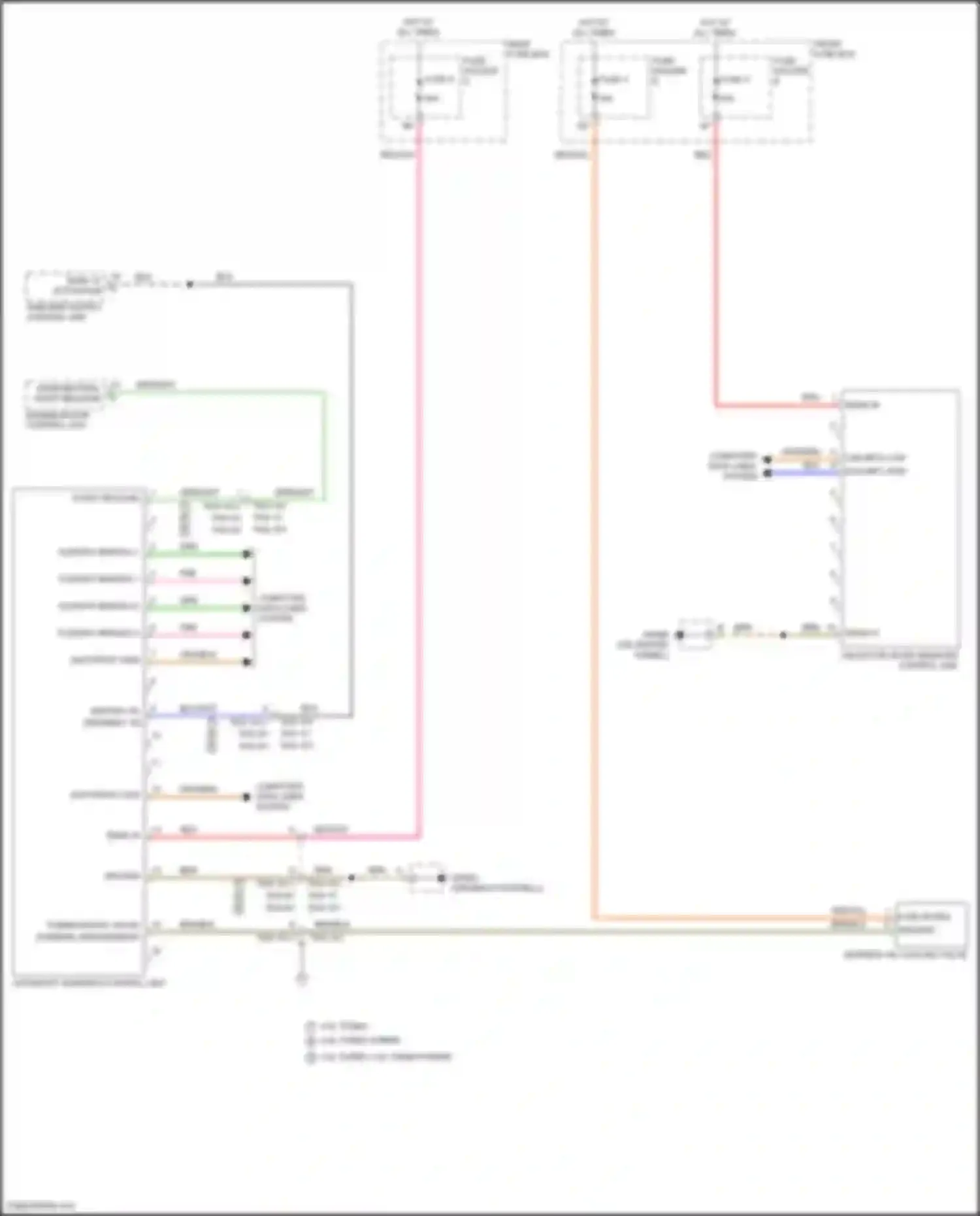

Wiring diagram red (52 of 93)

Go to component: -> A/t circuit -> RED WIRE

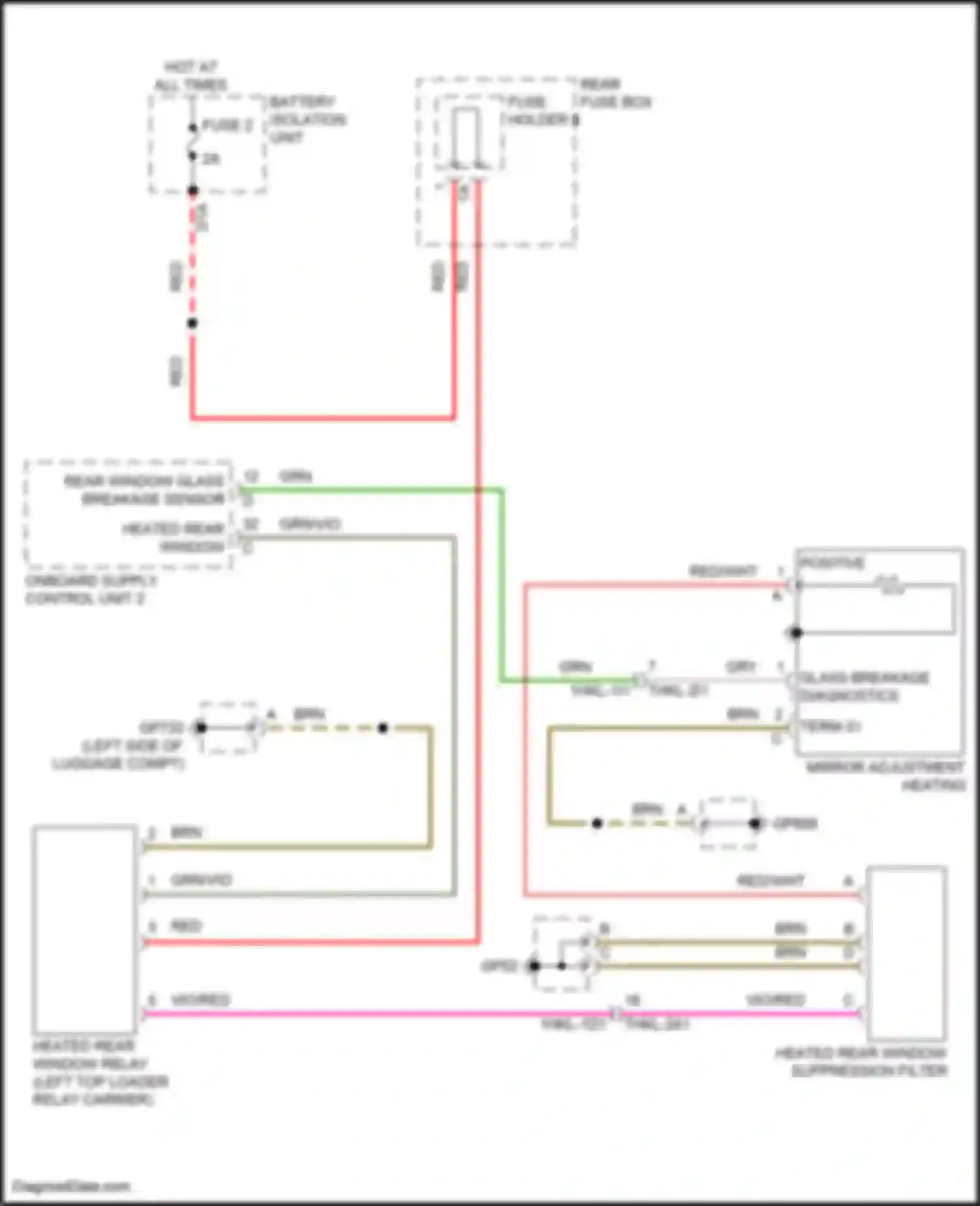

Wiring diagram red (53 of 93)

Go to component: -> Defogger circuit -> RED WIRE

Wiring diagram red (54 of 93)

Go to component: -> Front wiper/washer circuit -> RED WIRE

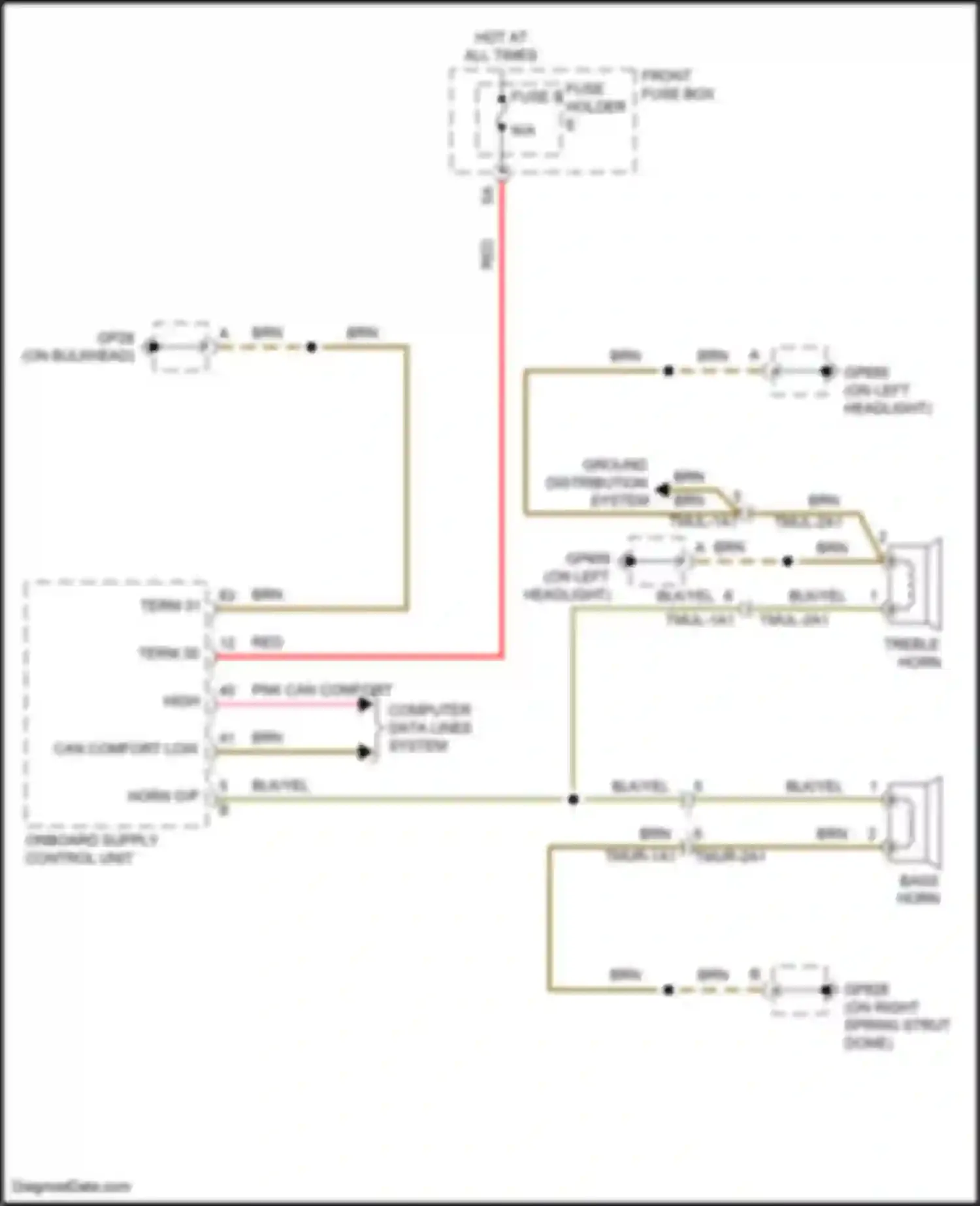

Wiring diagram red (55 of 93)

Go to component: -> Horn circuit -> RED WIRE

Wiring diagram red (56 of 93)

Go to component: -> Power door locks circuit (2 of 4) -> RED WIRE

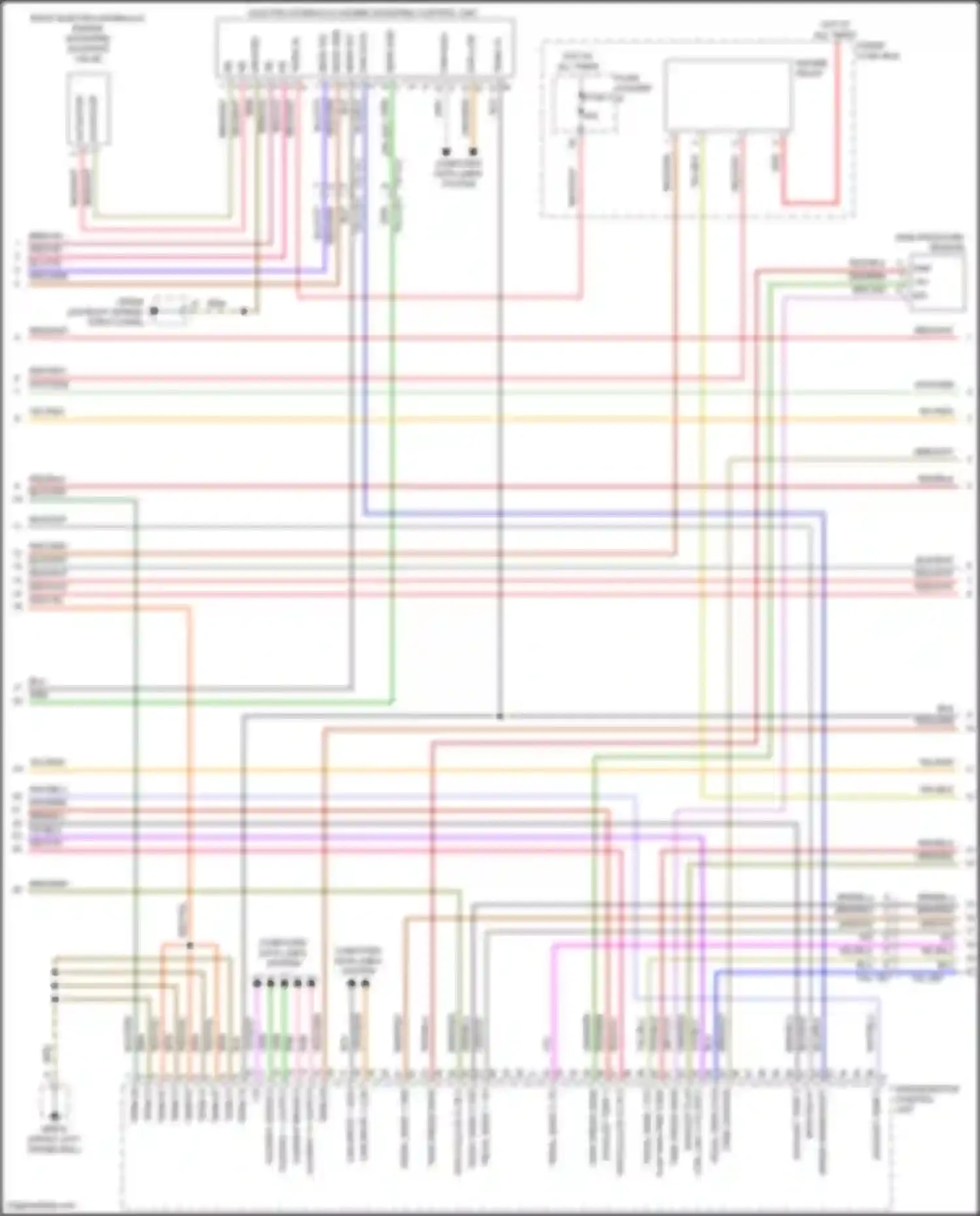

Wiring diagram red (57 of 93)

Go to component: -> Wiring diagram engine performance 2.9l turbo (5 of 8) -> RED WIRE

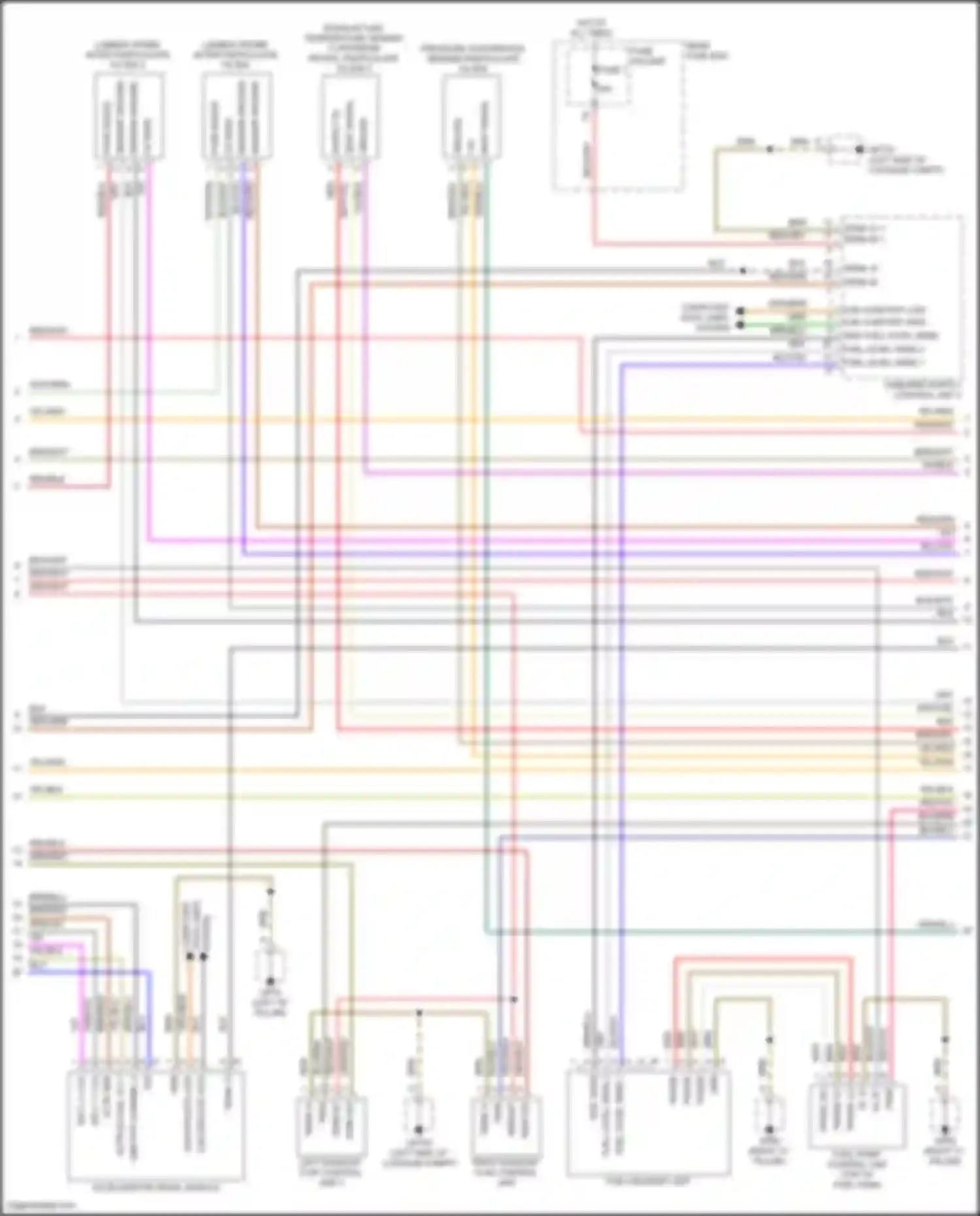

Wiring diagram red (58 of 93)

Go to component: -> Wiring diagram engine performance 2.9l turbo (6 of 8) -> RED WIRE

Wiring diagram red (59 of 93)

Go to component: -> Wiring diagram engine performance 2.9l turbo (7 of 8) -> RED WIRE

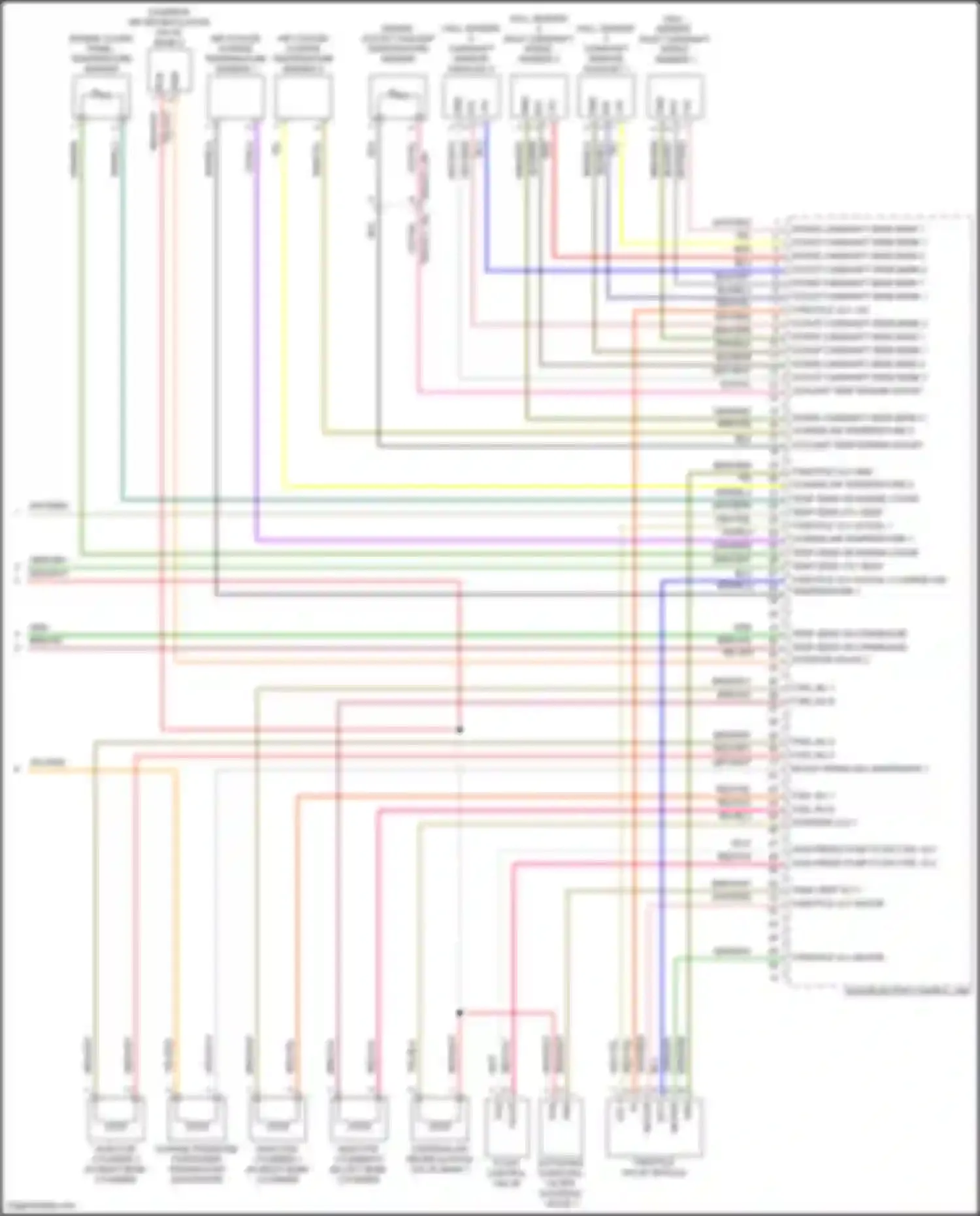

Wiring diagram red (60 of 93)

ACTIVATED CHARCOAL FILTER SOLENOID VALVE 1 AIR COOLER CHARGE TEMPERATURE SENDER 1 AIR COOLER CHARGE TEMPERATURE SENDER 2 BLK WIRE BLK/BLU WIRE BLK/BRN WIRE BLK/GRY WIRE BLU WIRE BOOST PRESS ADJ WASTEGATE 1 BRN/BLK WIRE BRN/BLU WIRE BRN/GRN WIRE BRN/GRY WIRE BRN/VIO WIRE BRN/WHT WIRE BRN/YEL WIRE CHARGE PRESSURE POSITIONER TRANSDUCER WASTEGATE CHARGE-AIR TEMPERATURE 1 CHARGE-AIR TEMPERATURE 2 COOLANT TEMP ENGINE OUTLET DIVERTER VALVE 2 DIVERTER VLV 1 ENGINE COVER PANEL TEMPERATURE SENDER ENGINE OUTLET COOLANT TEMPERATURE SENDER ENGINE/MOTOR CONTROL UNIT FLOW CONTROL VALVE FUEL INJ 1 FUEL INJ 3 FUEL INJ 6 GRN WIRE GRN/BLU WIRE GRN/BRN WIRE GRN/GRY WIRE GRN/RED WIRE GRY/RED WIRE GRY/WHT WIRE GRY/YEL WIRE HALL SENDER 2 INLET CAMSHAFT SPEED SENDER 2 HALL SENDER 3 CAMSHAFT SENSOR EXHAUST 1 HALL SENDER 4 CAMSHAFT SENSOR EXHAUST 2 HALL SENDER INLET CAMSHAFT SPEED SENDER 1 HIGH PRESS PUMP FLOW CTRL VLV - INJECTOR CYLINDER 1 INJECTOR CYLINDER 3 INJECTOR CYLINDER 6 INTAKE CAMSHAFT SENS BANK 1 - INTAKE CAMSHAFT SENS BANK 2 - MOTOR OUTLET CAMSHAFT SENS BANK 1 - OUTLET CAMSHAFT SENS BANK 2 - OVERRUN AIR RECIRCULATION VALVE BANK 1 OVERRUN AIR RECIRCULATION VALVE BANK 2 POS RED WIRE RED/GRY WIRE RED/VIO WIRE RED/WHT WIRE RED/YEL WIRE SIG SIG (1) SIG (2) TANK VENT VLV 1 TEMP SENS CYL HEAD - TEMP SENS ON CRANKCASE - TEMP SENS ON ENGINE COVER - THROTTLE VALVE MODULE THROTTLE VLV ACTUAL 1 THROTTLE VLV ACTUAL 2 CHARGE-AIR TEMPERATURE 1 - THROTTLE VLV GND THROTTLE VLV MOTOR + VALVE VIO/BLU WIRE VIO/YEL WIRE WHT WIRE WHT/BRN WIRE WHT/RED WIRE YEL WIRE YEL/BLU WIRE YEL/RED WIRE YEL/VIO WIRE

Go to component: -> Wiring diagram engine performance 2.9l turbo (8 of 8) -> RED WIRE
