Cooling fan circuit for Nissan Sentra B14 (1994-1999)

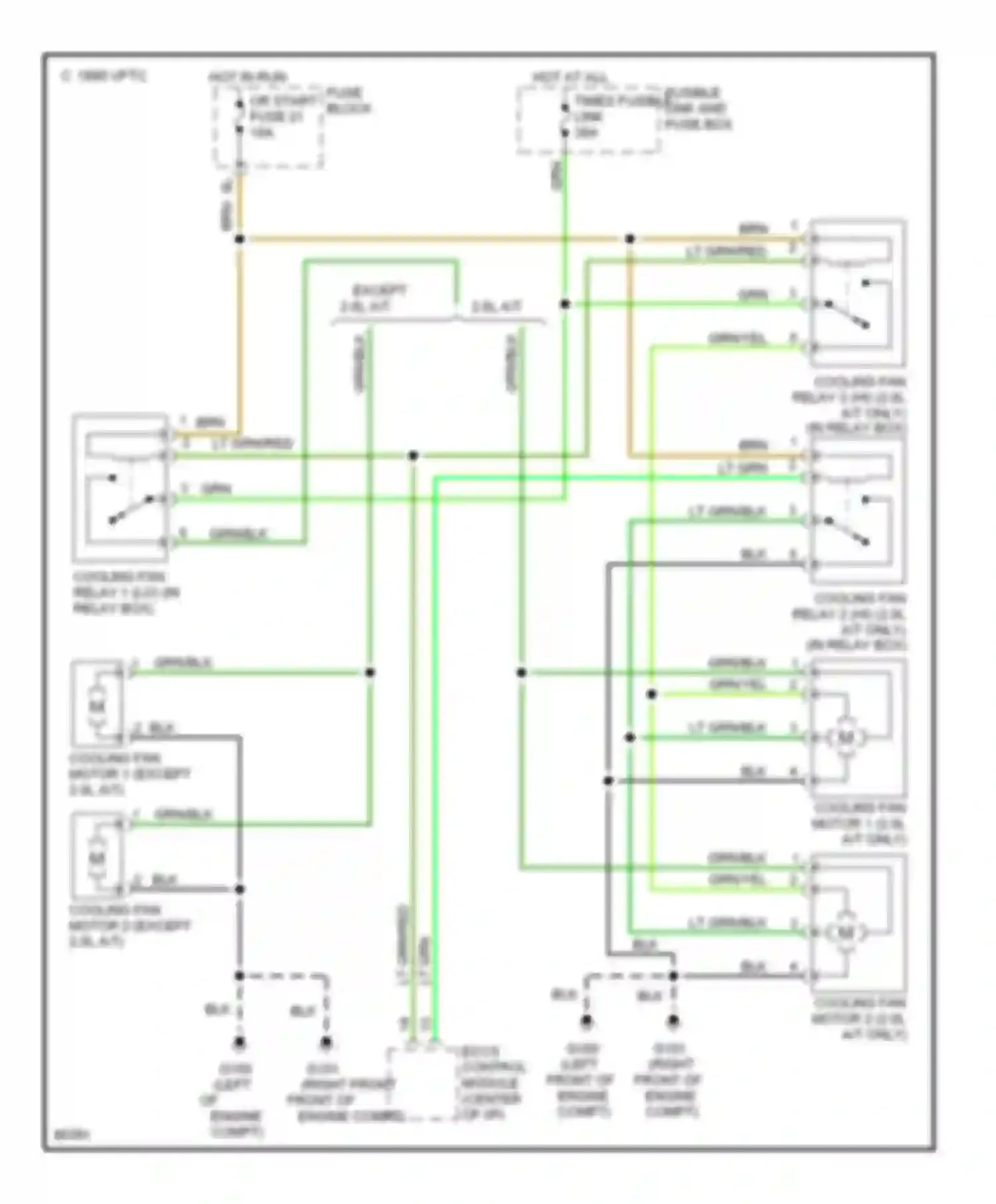

Cooling fan circuit
1995 VFTC
2.0L A/T
BLK WIRE
BRN WIRE
COOLING FAN MOTOR 1 (2.0L A/T ONLY)
COOLING FAN MOTOR 1 (EXCEPT 2.0L A/T)
COOLING FAN MOTOR 2 (2.0L A/T ONLY)
COOLING FAN MOTOR 2 (EXCEPT 2.0L A/T)
COOLING FAN RELAY 1 (LO) (IN RELAY BOX)
COOLING FAN RELAY 2 (HI) (2.0L A/T ONLY) (IN RELAY BOX)
EXCEPT 2.0L A/T
FUSE BLOCK
FUSIBLE LINK AND FUSE BOX
GRN WIRE
GRN/BLK WIRE
GRN/YEL WIRE
HOT AT ALL TIMES FUSIBLE LINK E
HOT IN RUN OR START FUSE 21
LT GRN WIRE
LT GRN/BLK WIRE
LT GRN/RED WIRE
RIGHT
