Nissan Rogue III (2020-2024) ignition signal 4 Wiring diagram

This page shows the only wiring diagram for the component.ignition signal 4, which is found in the car Nissan Rogue III (2020-2024). This component is only found in one wiring diagram on your vehicle, and you can see its details here. If necessary, you can also go to other diagrams for this system for more information..

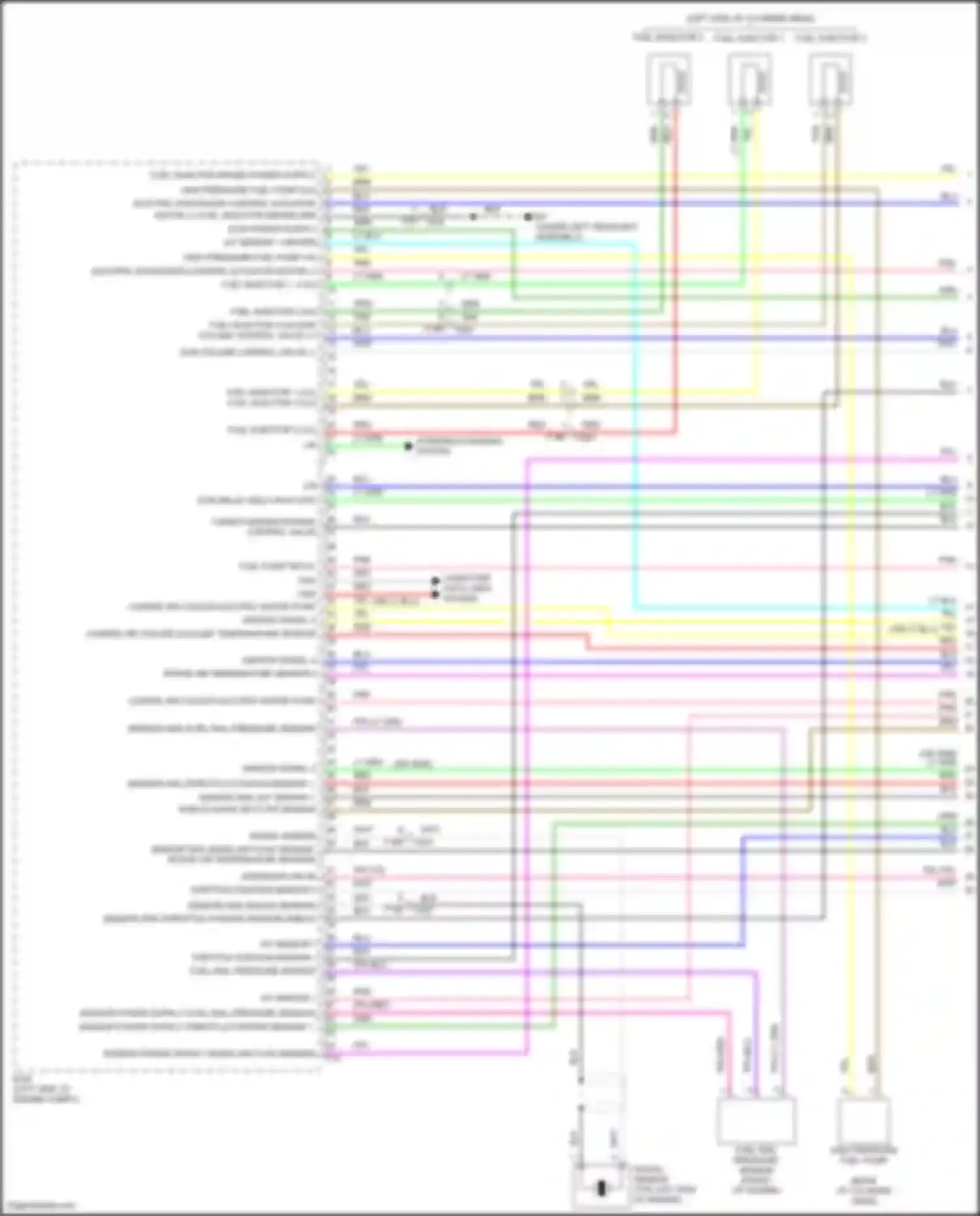

Wiring diagram ignition signal 4 (1 of 1)

A/F SENSOR 1 A/F SENSOR 1 HEATER ADMISSION VALVE BLK WIRE BLU WIRE BRN WIRE CAN L CHARGE AIR COOLER COOLANT TEMPERATURE SENSOR CHARGE AIR COOLER ELECTRIC WATER PUMP COMPUTER DATA LINES SYSTEM ECM POWER SUPPLY ECM RELAY (SELF SHUT-OFF) EGR VOLUME CONTROL VALVE (-) ELECTRIC WASTEGATE CONTROL ACTUATOR MOTOR (+) FUEL INJECTOR DRIVER GND ELECTRIC WASTEGATE CONTROL ACTUATOR MOTOR (-) FUEL INJECTOR 1 FUEL INJECTOR 1 (LO) FUEL INJECTOR 3 (LO) FUEL INJECTOR 1, 4 (HI) FUEL INJECTOR 2 FUEL INJECTOR 2 (HI) FUEL INJECTOR 2 (LO) FUEL INJECTOR 3 FUEL INJECTOR 3 (HI) EGR VOLUME CONTROL VALVE (+) FUEL INJECTOR DRIVER POWER SUPPLY FUEL PUMP RELAY FUEL RAIL PRESSURE SENSOR GRN WIRE GRY WIRE HIGH PRESSURE FUEL PUMP HIGH PRESSURE FUEL PUMP (HI) HIGH PRESSURE FUEL PUMP (LO) IGNITION SIGNAL 2 IGNITION SIGNAL 3 IGNITION SIGNAL 4 INTAKE AIR TEMPERATURE SENSOR 2 KNOCK SENSOR LIN LT BLU WIRE LT GRN WIRE PNK WIRE PPL PPL/BLU WIRE PPL/LT GRN WIRE PPL/RED WIRE PPL/YEL WIRE RED WIRE SENSOR GND (A/F SENSOR 1 SHIELD) MASS AIR FLOW SENSOR SENSOR GND (FUEL RAIL PRESSURE SENSOR) SENSOR GND (KNOCK SENSOR) SENSOR GND (MASS AIR FLOW SENSOR, INTAKE AIR TEMPERATURE SENSOR) SENSOR GND (THROTTLE POSITION SENSOR 1, 2) SENSOR GND (THROTTLE POSITION SENSOR SHIELD) SENSOR POWER SUPPLY (FUEL RAIL PRESSURE SENSOR) SENSOR POWER SUPPLY (MASS AIR FLOW SENSOR) SENSOR POWER SUPPLY (THROTTLE POSITION SENSOR 1, 2) STARTING/CHARGING SYSTEM TAN WIRE THROTTLE POSITION SENSOR 1 THROTTLE POSITION SENSOR 2 TURBOCHARGER BYPASS CONTROL VALVE WHT WIRE YEL WIRE

Go to component -> Wiring diagram engine performance 1.5l turbo (1 of 8) -> IGNITION SIGNAL 4
