Mitsubishi Montero III (1999-2006) gry Wiring diagrams

This page contains all the electrical diagrams for the component. gry, in which he is found in the car Mitsubishi Montero III (1999-2006). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

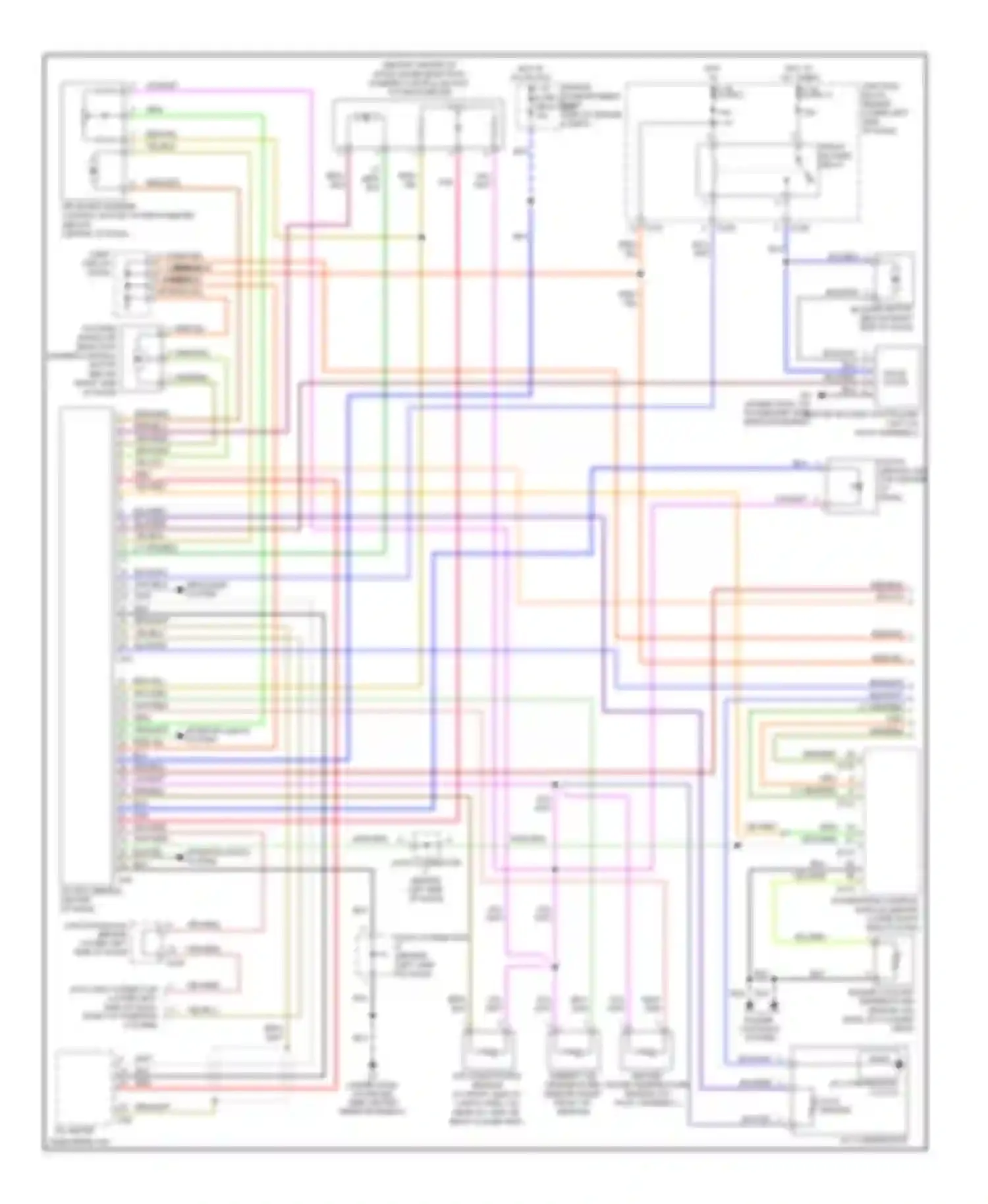

Wiring diagram gry (2 of 11)

A/C COMPRESSOR A/C COMPRESSOR CLUTCH A/C-ECU (BEHIND CENTER OF DASH) AIR MIXING DAMPER CONTROL MOTOR, POTENTIOMETER (BELOW CENTER OF DASH) AMBIENT AIR TEMPERATURE SENSOR (RIGHT FRONT OF VEHICLE) BLK WIRE BLK/RED WIRE BLK/WHT WIRE BLK/YEL WIRE BLOWER MOTOR (BELOW RIGHT BLU WIRE BLU/BLK WIRE BLU/RED WIRE BLU/WHT WIRE BLU/YEL WIRE BRN WIRE BRN/BLK WIRE BRN/WHT WIRE BRN/YEL WIRE DATA LINK CONNECTOR (LOWER LEFT SIDE OF DASH, RIGHT OF STEERING COLUMN) DEFOGGER SYSTEM ENGINE COMPARTMENT FUSE 17 RELAY BOX (LEFT SIDE OF ENGINE COMPT) ENGINE CONTROLS SYSTEM ENGINE COOLANT TEMPERATURE SENSOR (ON REAR OF CYLINDER HEAD) FRONT BLOWER RELAY FUSE 12 FUSE 5 GRN WIRE GRN/ORG WIRE GRN/RED WIRE GRN/WHT WIRE GRY WIRE GRY/GRN WIRE GRY/RED WIRE HEATER BLOWER CONTROLLER UNIT (ON HVAC ASSEMBLY) HEATER WATER TEMPERATURE SENSOR (ON HVAC ASSEMBLY) HOT AT ALL TIMES HOT IN ON HOT IN ON OR ACC JOINT 8 1 4 11 CONNECTOR 6 (BEHIND LEFT SIDE OF DASH) JOINT CONNECTOR 5 (BEHIND LEFT END OF DASH) JOINT CONNECTOR 8 (BEHIND LEFT SIDE OF DASH) JUNCTION BLOCK (BEHIND LOWER LEFT SIDE OF DASH) LOCK SENSOR LT GRN/BLK WIRE LT GRN/RED WIRE ORG/ WIRE OUTSIDE/ INSIDE AIR SELECTION DAMPER CONTROL MOTOR (BELOW RIGHT SIDE OF DASH) PHOTO SENSOR (ON TOP CENTER OF DASH) PNK WIRE POWERTRAIN CONTROL MODULE (BEHIND LOWER RIGHT SIDE OF DASH) RED WIRE RED/BLK WIRE RED/BLU WIRE RED/GRN WIRE RED/YEL WIRE RV METER SIDE OF DASH) SOLID STATE VIO WIRE VIO/WHT WIRE WHT WIRE WHT/BLK WIRE WHT/GRN WIRE WHT/RED WIRE YEL WIRE YEL/BLK WIRE YEL/BLU WIRE YEL/GRN WIRE YEL/RED WIRE YEL/VIO WIRE

Go to component -> Automatic a/c circuit, with rear a/c (1 of 2) -> GRY WIRE

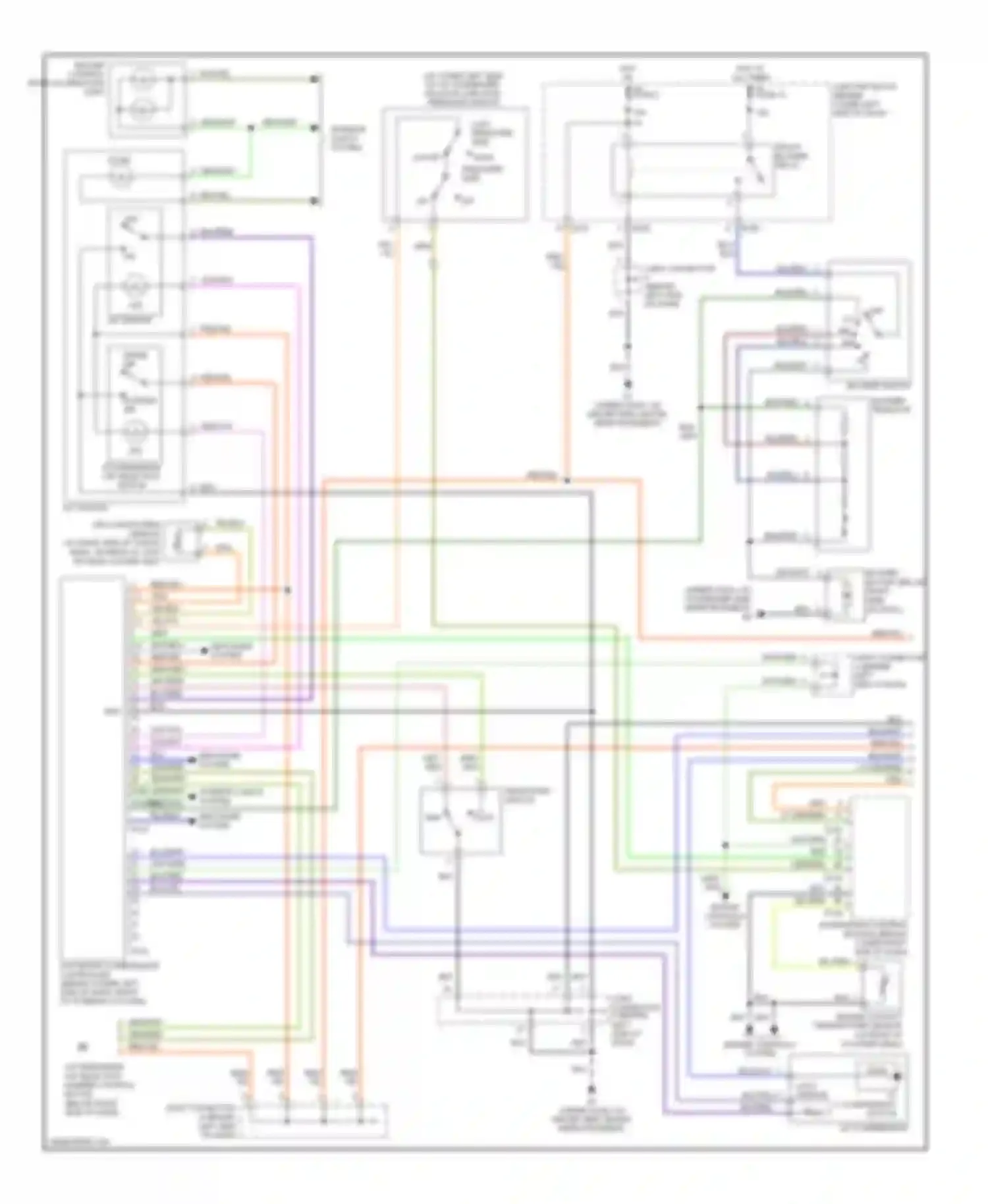

Wiring diagram gry (3 of 11)

A/C COMPRESSOR A/C COMPRESSOR CLUTCH A/C-ECU (BEHIND CENTER OF DASH) AIR MIXING DAMPER CONTROL MOTOR, POTENTIOMETER AMBIENT AIR TEMPERATURE SENSOR (RIGHT FRONT OF VEHICLE) BLK WIRE BLK/RED WIRE BLK/WHT WIRE BLK/YEL WIRE BLOWER MOTOR (BELOW RIGHT SIDE OF DASH) BLU WIRE BLU/BLK WIRE BLU/RED WIRE BLU/WHT WIRE BLU/YEL WIRE BRN WIRE BRN/BLK WIRE BRN/WHT WIRE BRN/YEL WIRE DATA LINK CONNECTOR (LOWER LEFT SIDE OF DASH, RIGHT OF STEERING COLUMN) DEFOGGER SYSTEM ENGINE COMPARTMENT FUSE 17 RELAY BOX (LEFT SIDE OF ENGINE COMPT) ENGINE CONTROLS SYSTEM ENGINE COOLANT TEMPERATURE SENSOR (ON REAR OF CYLINDER HEAD) FRONT BLOWER RELAY FUSE 12 FUSE 5 GRN WIRE GRN/ORG WIRE GRN/RED WIRE GRN/WHT WIRE GRY WIRE GRY/GRN WIRE GRY/RED WIRE HEATER BLOWER CONTROLLER UNIT (ON HVAC ASSEMBLY) HEATER WATER TEMPERATURE SENSOR (ON HVAC ASSEMBLY) HOT AT ALL TIMES HOT IN ON HOT IN ON OR ACC JOINT 8 1 4 11 CONNECTOR 6 (BEHIND LEFT SIDE OF DASH) JOINT CONNECTOR 5 (BEHIND LEFT END OF DASH) JOINT CONNECTOR 8 (BEHIND LEFT SIDE OF DASH) JUNCTION BLOCK (BEHIND LOWER LEFT SIDE OF DASH) LOCK SENSOR LT GRN/BLK WIRE LT GRN/RED WIRE MODE SELECTION DAMPER CONTROL MOTOR, POTENTIOMETER ORG/ WIRE OUTSIDE/INSIDE AIR SELECTION DAMPER CONTROL MOTOR PHOTO SENSOR (ON TOP CENTER OF DASH) PNK WIRE POWER POWER POWER GND POWERTRAIN CONTROL MODULE (BEHIND LOWER RIGHT SIDE OF DASH) RED WIRE RED/BLK WIRE RED/BLU WIRE RED/GRN WIRE RED/YEL WIRE RV METER SOLID STATE VIO WIRE VIO/WHT WIRE WHT WIRE WHT/BLK WIRE WHT/GRN WIRE WHT/RED WIRE YEL WIRE YEL/BLK WIRE YEL/BLU WIRE YEL/GRN WIRE YEL/RED WIRE YEL/VIO WIRE

Go to component -> Automatic a/c circuit, with rear cooler (1 of 2) -> GRY WIRE

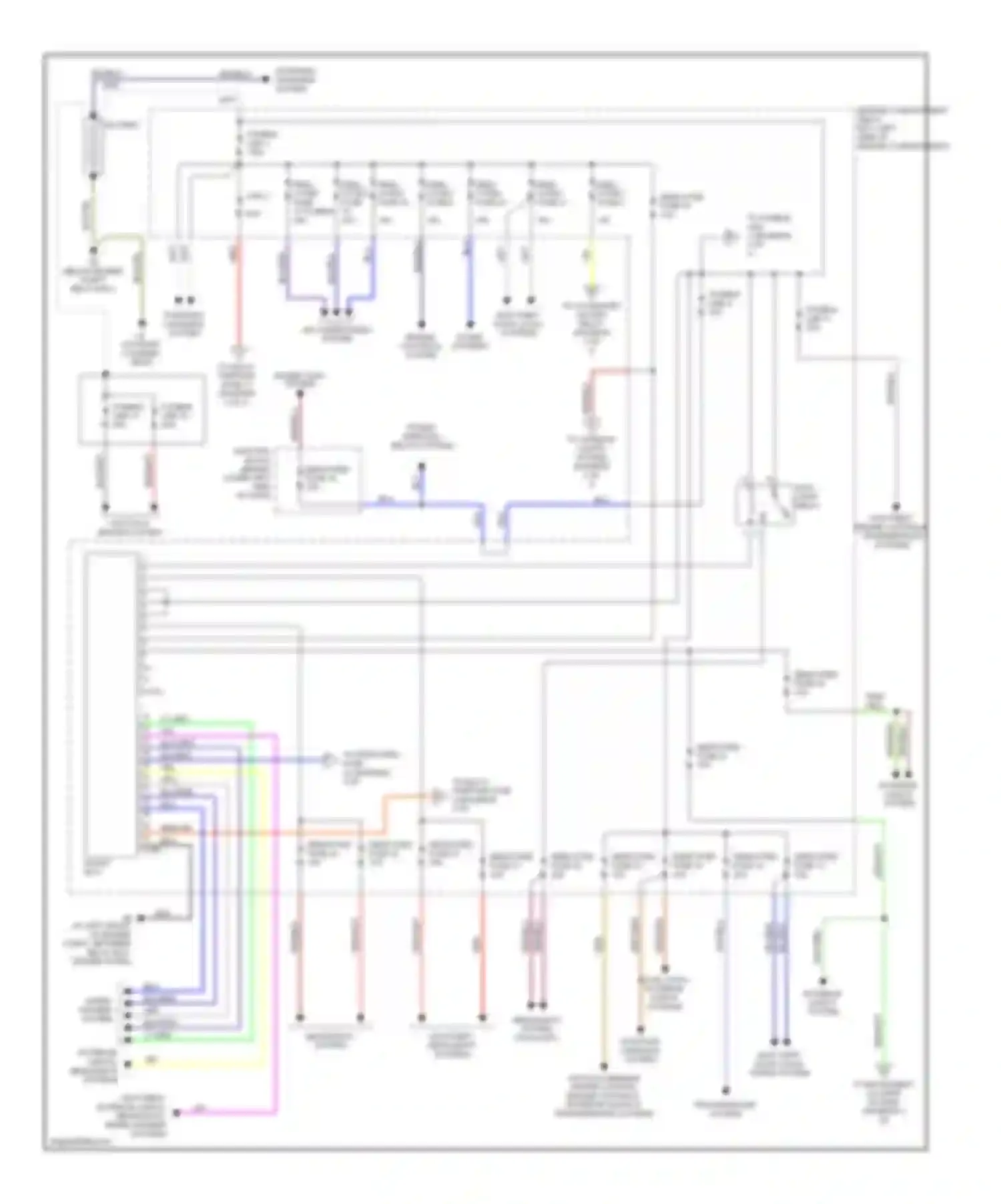

Wiring diagram gry (8 of 11)

AIR CONDITIONING SYSTEM ANTI-LOCK BRAKES SYSTEM ANTI-THEFT, DOOR LOCKS SYSTEMS ANTI-THEFT, DOOR LOCKS, HORNS SYSTEM ANTI-THEFT, ENGINE CONTROLS, TRANSMISSIONS SYSTEMS ANTI-THEFT, EXTERIOR LIGHTS, HEADLIGHTS, WIPER/ WASHER SYSTEMS ANTI-THEFT, HEADLIGHTS SYSTEMS BATTERY BLK WIRE BLK/BLU WIRE BLK/WHT WIRE BLK/YEL WIRE BLU WIRE BLU/BLK WIRE BLU/ORG WIRE BLU/RED WIRE BRN WIRE DEDI- CATED FUSE 10 DEDI- CATED FUSE 19 DEDI- CATED FUSE 11 FUSIBLE LINK 2 DEDI- CATED FUSE 12 DEDI- CATED FUSE 29 DEDI- CATED FUSE 6 DEDI- CATED FUSE 8 DEDICATED FUSE 13 DEDICATED FUSE 14 DEDICATED FUSE 15 DEDICATED FUSE 16 DEDICATED FUSE 18 DEDICATED FUSE 19 DEDICATED FUSE 20 DEDICATED FUSE 27 DEDICATED FUSE 23 DEDICATED FUSE 24 DEDICATED FUSE 26 DEDICATED FUSE 25 DEDICATED FUSE 28 DOOR LOCKS, EXTERIOR LIGHTS SYSTEMS ENGINE COMPARTMENT RELAY BOX (LEFT SIDE OF ENGINE COMPARTMENT) ENGINE CONTROLS SYSTEM EXTERIOR LIGHTS, HEADLIGHTS SYSTEMS FOG LIGHT RELAY FRONT ECU FUSIBLE LINK 1 FUSIBLE LINK 31 FUSIBLE LINK 32 FUSIBLE LINK 4 FUSIBLE LINK 5 GRN WIRE GRN/ORG WIRE GRN/WHT WIRE GRY WIRE HEADLIGHTS SYSTEM HEADLIGHTS SYSTEM (FOG LIGHT) JUNCTION BLOCK (BEHIND LOWER LEFT SIDE OF DASH) LT GRN WIRE ORG/ WIRE ORG/BLU WIRE POWER WINDOWS, SEATS SYSTEMS RED WIRE RED/BLK WIRE RED/BLU WIRE RED/GRN WIRE RED/WHT WIRE RED/YEL WIRE SOUND SYSTEMS STARTING/ CHARGING SYSTEM TO ACCESSORY SOCKET RELAY (DIAGRAM 3 OF 3) TO DEDICATED FUSE 22 (DIAGRAM 3 OF 3) TO FUSIBLE LINK 3 (DIAGRAM 2 OF 3) TO INSTRUMENT CLUSTER SYSTEM (DIAGRAM 3 OF 3) TO INTERIOR LIGHTS SYSTEM (DIAGRAM 3 OF 3) TO MULTI- PURPOSE FUSE 11 (DIAGRAM 2 OF 3) POWER TOPS SYSTEM TO MULTI- PURPOSE FUSE 5 (DIAGRAM 2 OF 3) TRANSMISSIONS SYSTEM VIO WIRE WHT WIRE WHT/BLK WIRE WHT/BLU WIRE WHT/GRN WIRE WIPER/ WASHER SYSTEM YEL WIRE

Go to component -> Power distribution circuit (1 of 3) -> GRY WIRE
