MINI Cooper S Countryman III (2023-2024) red/gry Wiring diagrams

This page contains all the electrical diagrams for the component. red/gry, in which he is found in the car MINI Cooper S Countryman III (2023-2024). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

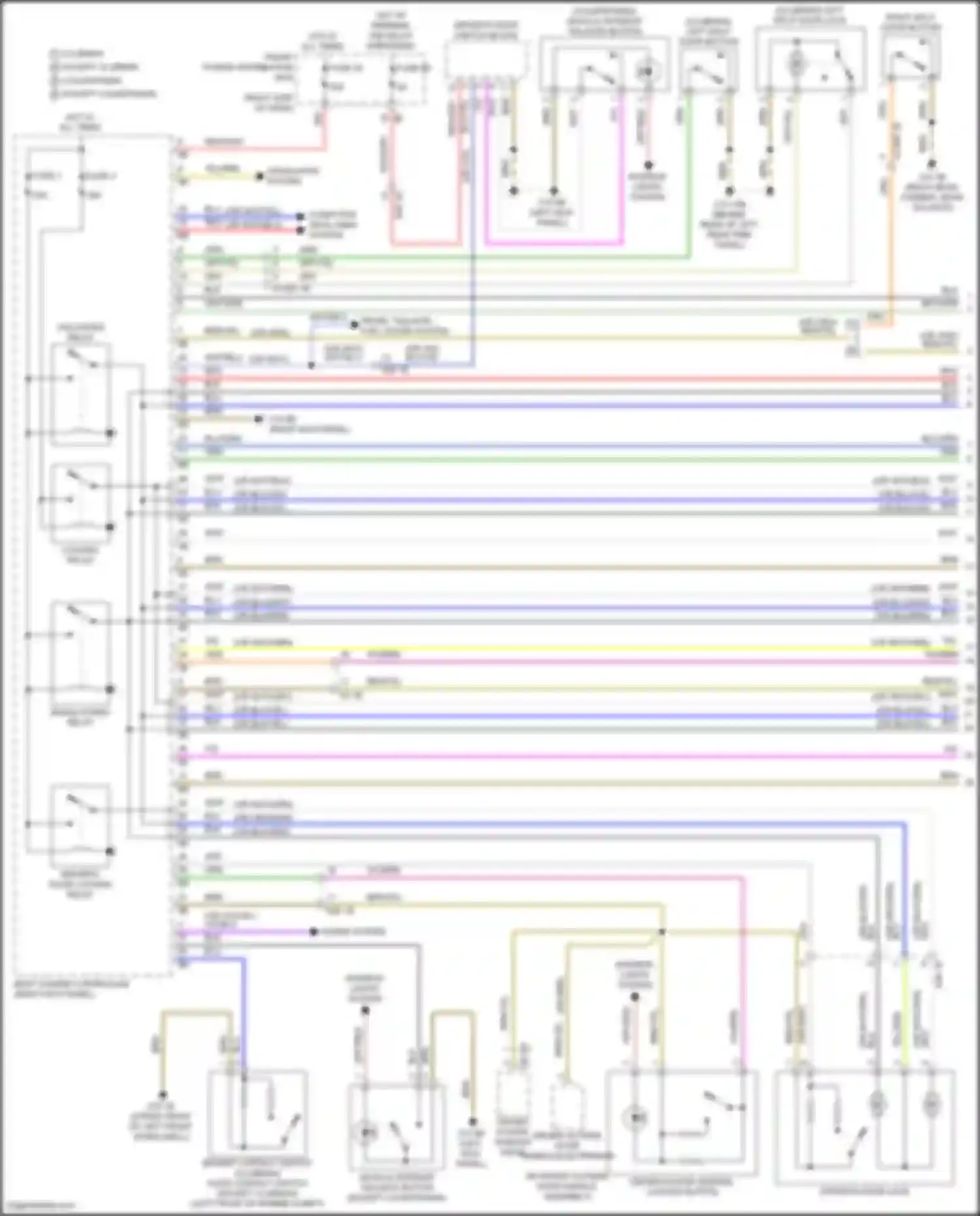

Wiring diagram red/gry (1 of 24)

Go to component: -> Anti-theft & central locking circuit (1 of 3) -> RED/GRY WIRE

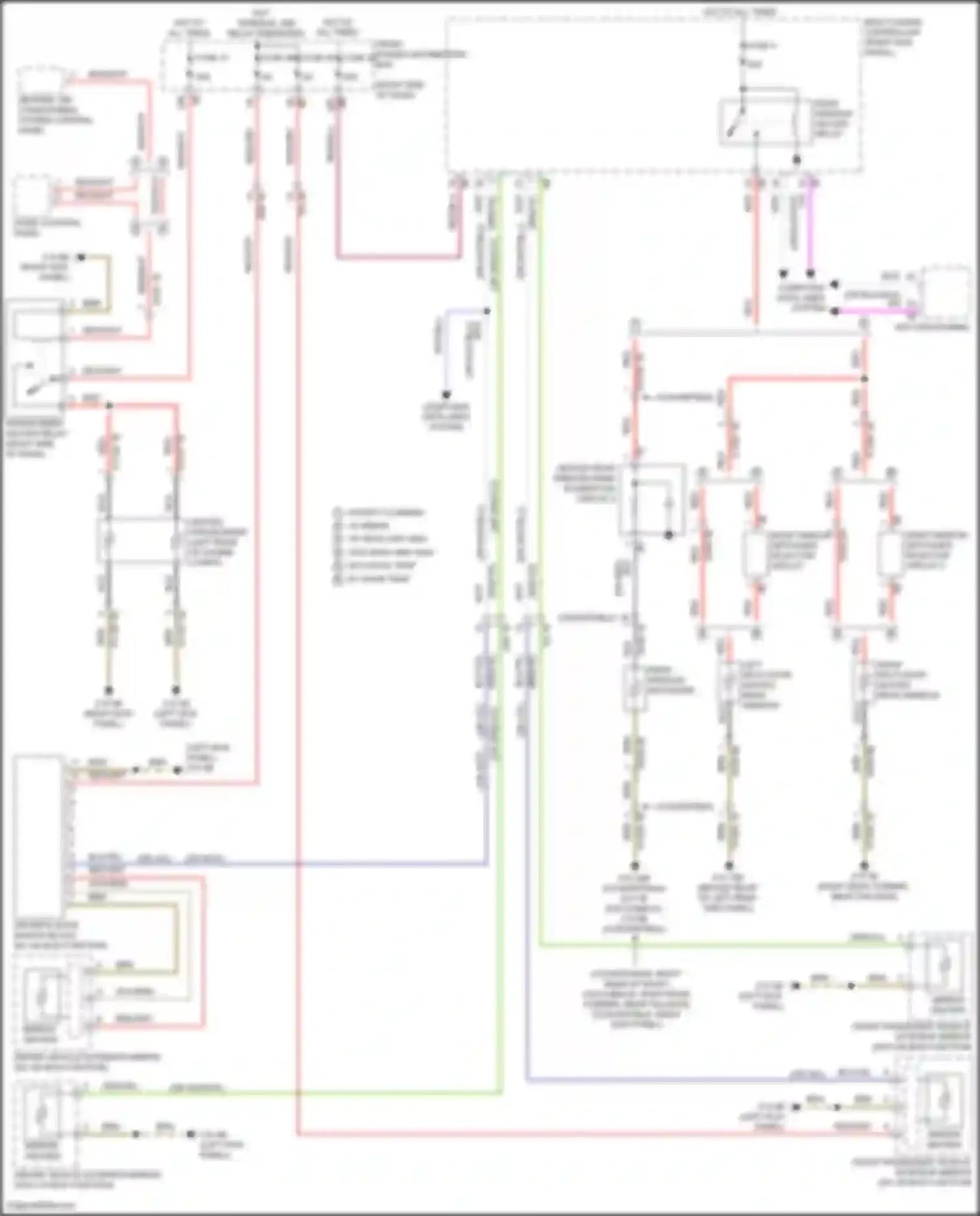

Wiring diagram red/gry (2 of 24)

Go to component: -> Defoggers circuit -> RED/GRY WIRE

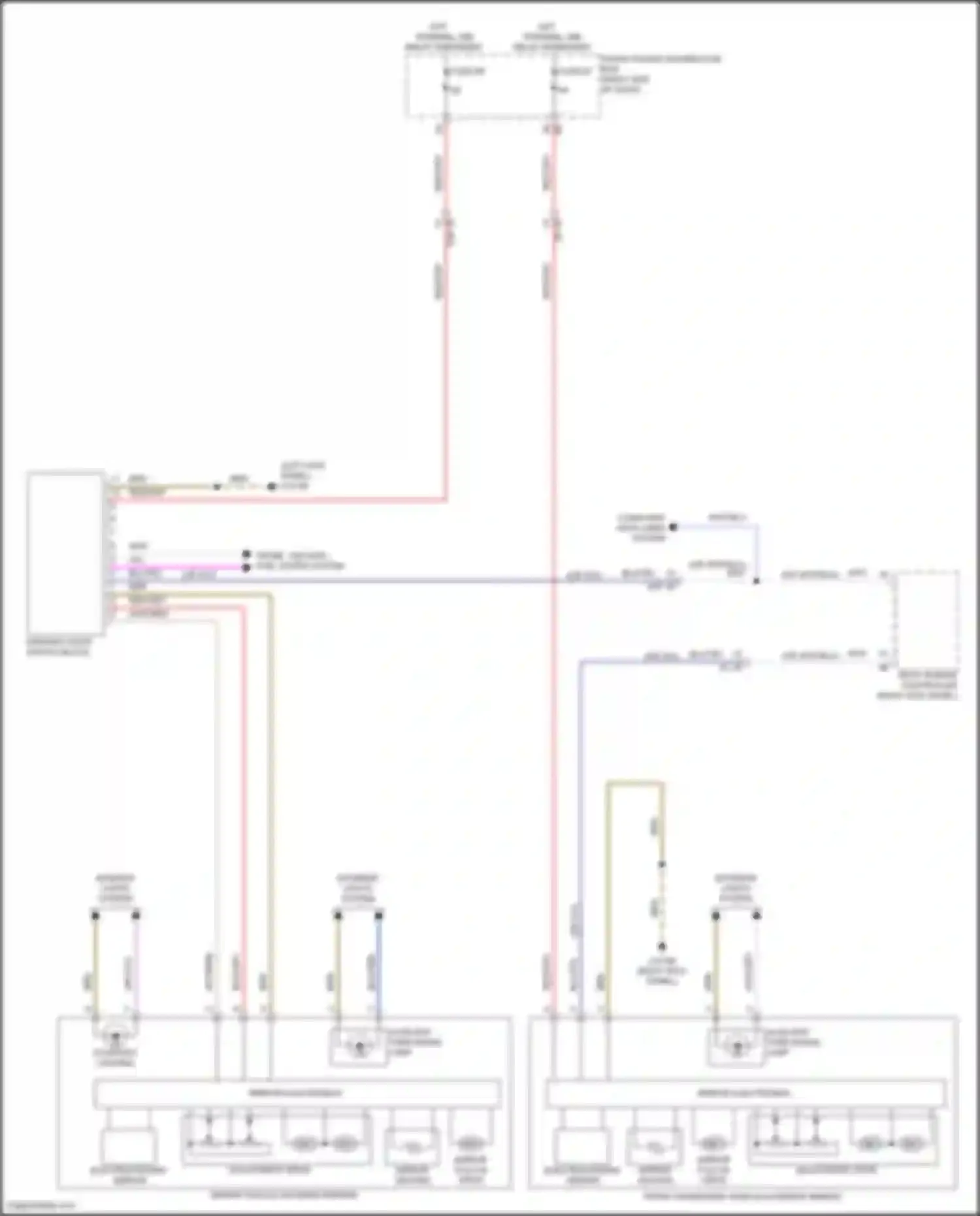

Wiring diagram red/gry (3 of 24)

Go to component: -> Memory mirrors circuit -> RED/GRY WIRE

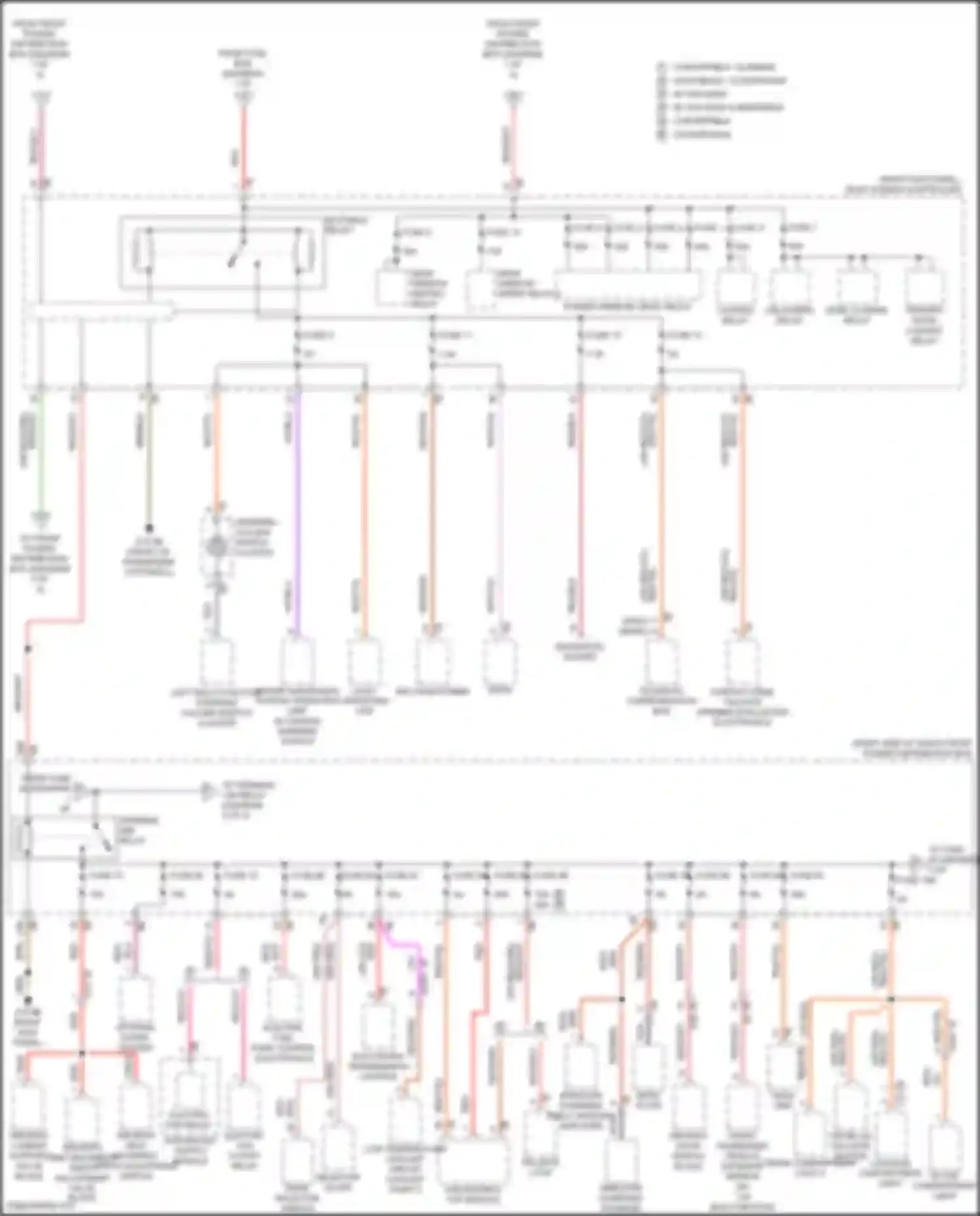

Wiring diagram red/gry (4 of 24)

AIR CONDITIONING BASE PLATE BI-STABLE RELAY BLK WIRE BLU WIRE BRN WIRE BRN/BLK WIRE CONTACT FREE TAILGATE OPENING EVALUATION ELECTRONICS CONVERTIBLE TOP MODULE DEAD LOCKING RELAY DIAGNOSTIC SOCKET DRIVER ASSISTANCE SYSTEM OPERATING UNIT W/ HAZARD WARNING SWITCH DRIVER'S DOOR LOCKING RELAY DRIVER'S DOOR SWITCH BLOCK DRIVER'S LUMBAR SUPPORT VALVE BLOCK DRIVER'S SEAT BACKREST WIDTH ADJUSTMENT SWITCH DRIVER'S SEAT BACKREST WIDTH ADJUSTMENT VALVE BLOCK ELECTRIC FAN CUTOFF RELAY ELECTRIC FAN RELAY INTEGRATED SUPPLY MODULE ELECTRIC FUEL PUMP CONTROL ELECTRONICS ELECTRONIC TRANSMISSION CONTROL FROM FRONT POWER DISTRIBUTION BOX (DIAGRAM 1 OF 4) FROM FUSE 32 (DIAGRAM 1 OF 4) FROM FUSE BOX (DIAGRAM 1 OF 4) FRONT PASSENGER VEHICLE EXTERIOR MIRROR FUSE 1 FUSE 10 FUSE 11 FUSE 12 FUSE 14 FUSE 2 FUSE 3 FUSE 4 FUSE 5 FUSE 6 FUSE 61 FUSE 66 FUSE 67 FUSE 69 FUSE 7 FUSE 70 FUSE 72 FUSE 73 FUSE 79 FUSE 81 FUSE 82 FUSE 9 FUSE 92 FUSE 93 FUSE 94 FUSE 96 GEAR SELECTOR SWITCH GLOVE COMPARTMENT LIGHT GRY WIRE GRY/RED WIRE HEAD UNIT HIGH BASIC HKFM LEFT MULTI-FUNCTION STEERING COLUMN SWITCH CLUSTER LIGHT OPERATING UNIT LOCKING RELAY LOW TEMPERATURE COOLANT CIRCUIT COOLANT PUMP 2 LUGGAGE COMPARTMENT LIGHT NCA WIRE OPTIONAL EXTRA SYSTEM POWER WINDOW DRIVE RELAY REAR WINDOW HEATED RELAY REAR WINDOW WIPER RELAY 2 RED WIRE RED/BLK WIRE RED/BLU WIRE RED/BRN WIRE RED/GRN WIRE RED/GRY WIRE RED/VIO WIRE RED/WHT WIRE RED/YEL WIRE SELECTOR LEVER STEERING COLUMN SWITCH CLUSTER TAILGATE LOCK TELEMATIC COMMUNICATION BOX TO FRONT POWER DISTRIBUTION BOX (DIAGRAM 3 OF 4) TO FUSE 62 (DIAGRAM 3 OF 4) TRUNK COMPARTMENT LIGHT 2 TRUNK LID TAILGATE BUTTON UNLOCKING RELAY VIO WIRE VIO/BLU WIRE W/ LIN BUS FUNCTION WHT WIRE WHT/VIO WIRE WIRELESS CHARGING SHELF ANTENNA AMPLIFIER WIRELESS CHARGING STORAGE YEL WIRE

Go to component: -> Power distribution circuit (2 of 4) -> RED/GRY WIRE

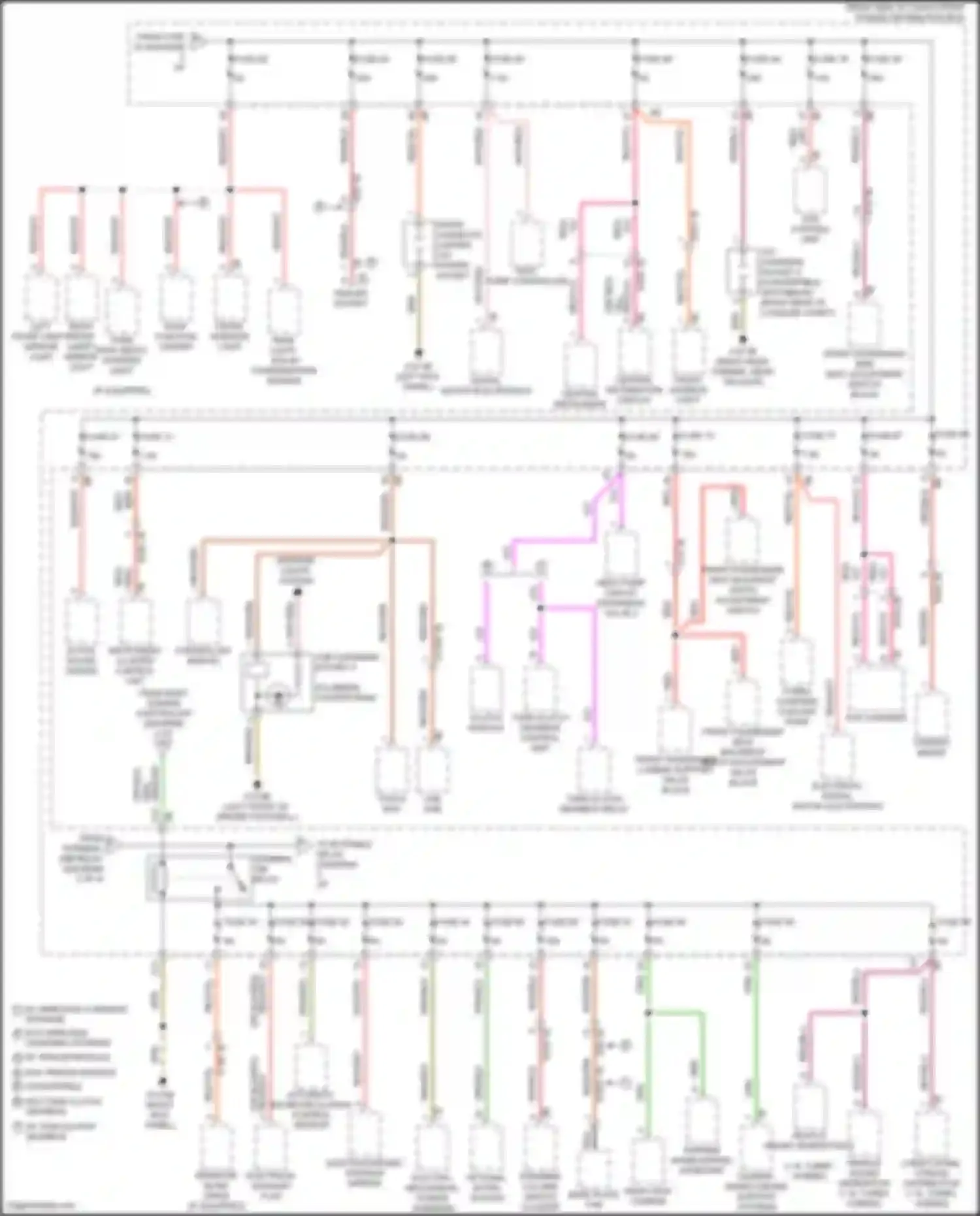

Wiring diagram red/gry (5 of 24)

ACTIVE SOUND DESIGN AUTOMATIC AIR RECIRCULATION CONTROL SENSOR BASE PLATE FAN BRN WIRE BRN/ORG WIRE CAMERA BASED DRIVER SUPPORT SYSTEMS CENTRAL INFORMATION DISPLAY CENTRAL INSTRUMENT CHRONO METER CLUBMAN COUNTRYMAN CLUTCH MODULE CONTROLLER (IDRIVE) DIGITAL MOTOR ELECTRONICS DVD CHANGER ELECTRICAL DIGITAL MOTOR ELECTRONICS ELECTRICAL EXHAUST FLAP ELECTRO- MECHANICAL POWER STEERING ELECTROCHROMIC INTERIOR MIRROR FROM BODY DOMAIN CONTROLLER (DIAGRAM 2 OF 4) FROM FUSE 70 (DIAGRAM 2 OF 4) FRONT INTERIOR LIGHT FRONT PASSENGER LUMBAR SUPPORT VALVE BLOCK FRONT PASSENGER SEAT BACKREST WIDTH ADJUSTMENT SWITCH FRONT PASSENGER SEAT BACKREST WIDTH ADJUSTMENT VALVE BLOCK FRONT PASSENGER SIDE SEAT ADJUSTMENT SWITCH BLOCK FUSE 49 FUSE 50 FUSE 51 FUSE 52 FUSE 53 FUSE 54 FUSE 55 FUSE 56 FUSE 58 FUSE 59 FUSE 60 FUSE 62 FUSE 63 FUSE 64 FUSE 65 FUSE 68 FUSE 71 FUSE 74 FUSE 75 FUSE 78 FUSE 80 FUSE 83 FUSE 84 FUSE 87 FUSE 89 FUSE 91 FUSE 95 GRN WIRE GRN/BLK WIRE GRN/GRY WIRE GRN/RED WIRE GRY WIRE GRY/RED WIRE HEAT PUMP CIRCUIT EXPANSION VALVE 2 HEAT PUMP CONTROLLER INSTRUMENT CLUSTER CONTROL UNIT LEFT FRONT VANITY MIRROR LIGHT LONGITUDINAL TORQUE DISTRIBUTION NCA WIRE OPTIONAL EXTRA SYSTEM PARKING MANEUVERING ASSISTANT RADIATOR BLIND DRIVE RAIN/ LIGHT/ SOLAR/ CONDENSATION SENSOR REAR VIEW CAMERA RED WIRE RED/BLK WIRE RED/BLU WIRE RED/BRN WIRE RED/GRN WIRE RED/GRY WIRE RED/VIO WIRE RED/WHT WIRE RED/YEL WIRE RIGHT FRONT VANITY MIRROR LIGHT ROOF FUNCTION CENTER SCR CONTROL UNIT STEERING COLUMN SWITCH CLUSTER THIRD ROW SEATS INTERIOR LIGHT TO BI-STABLE RELAY (DIAGRAM 4 OF 4) TOUCH BOX TRAILER SOCKET TURBO- CHARGER COOLANT PUMP TWIN-CLUTCH GEARBOX CONTROL UNIT TWIN-CLUTCH GEARBOX RELAY USB CHARGING SOCKET 3 USB- HUB VEHICLE SOUND GENERATOR VEHICLE SOUND GENERATOR 2 VIO WIRE W/ TRAILER MODULE W/ TWIN-CLUTCH GEARBOX W/ WIRELESS CHARGING STORAGE W/O TRAILER MODULE W/O TWIN CLUTCH GEARBOX W/O WIRELESS CHARGING STORAGE WHT/RED WIRE YEL WIRE

Go to component: -> Power distribution circuit (3 of 4) -> RED/GRY WIRE

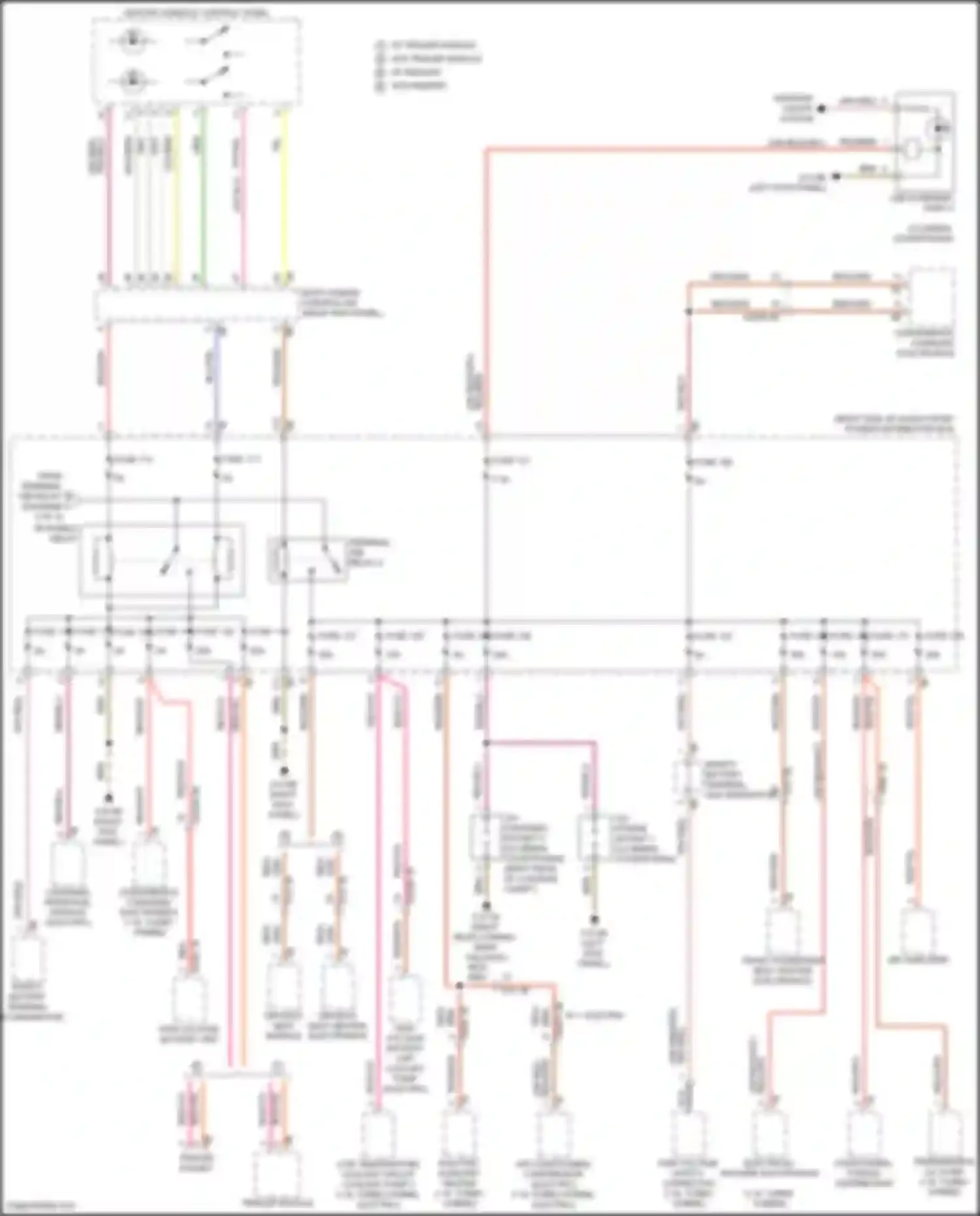

Wiring diagram red/gry (6 of 24)

Go to component: -> Power distribution circuit (4 of 4) -> RED/GRY WIRE

Wiring diagram red/gry (7 of 24)

Go to component: -> Power door locks circuit (1 of 3) -> RED/GRY WIRE

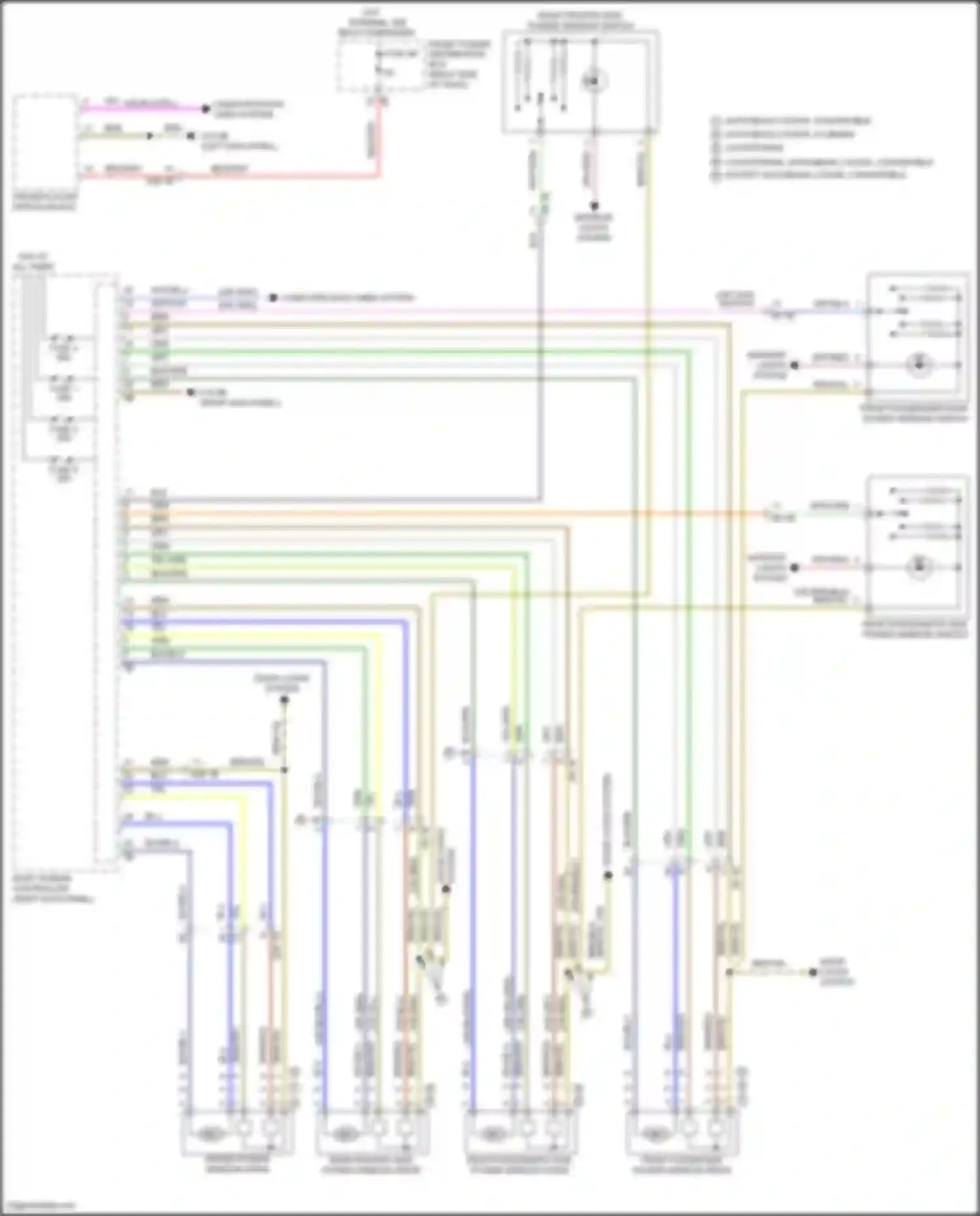

Wiring diagram red/gry (8 of 24)

Go to component: -> Power windows circuit -> RED/GRY WIRE

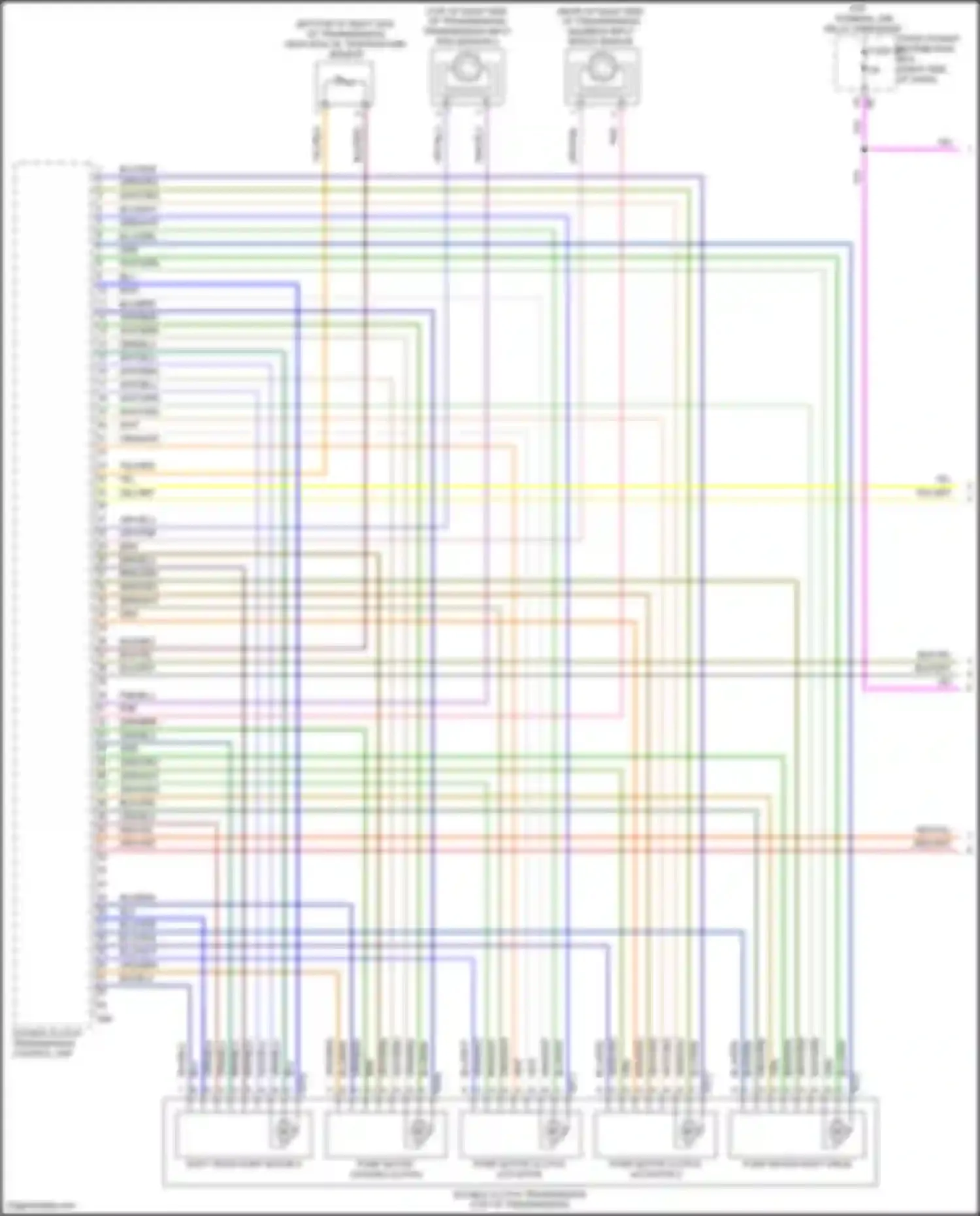

Wiring diagram red/gry (9 of 24)

Go to component: -> Transmission circuit, w/ double clutch transmission (1 of 2) -> RED/GRY WIRE

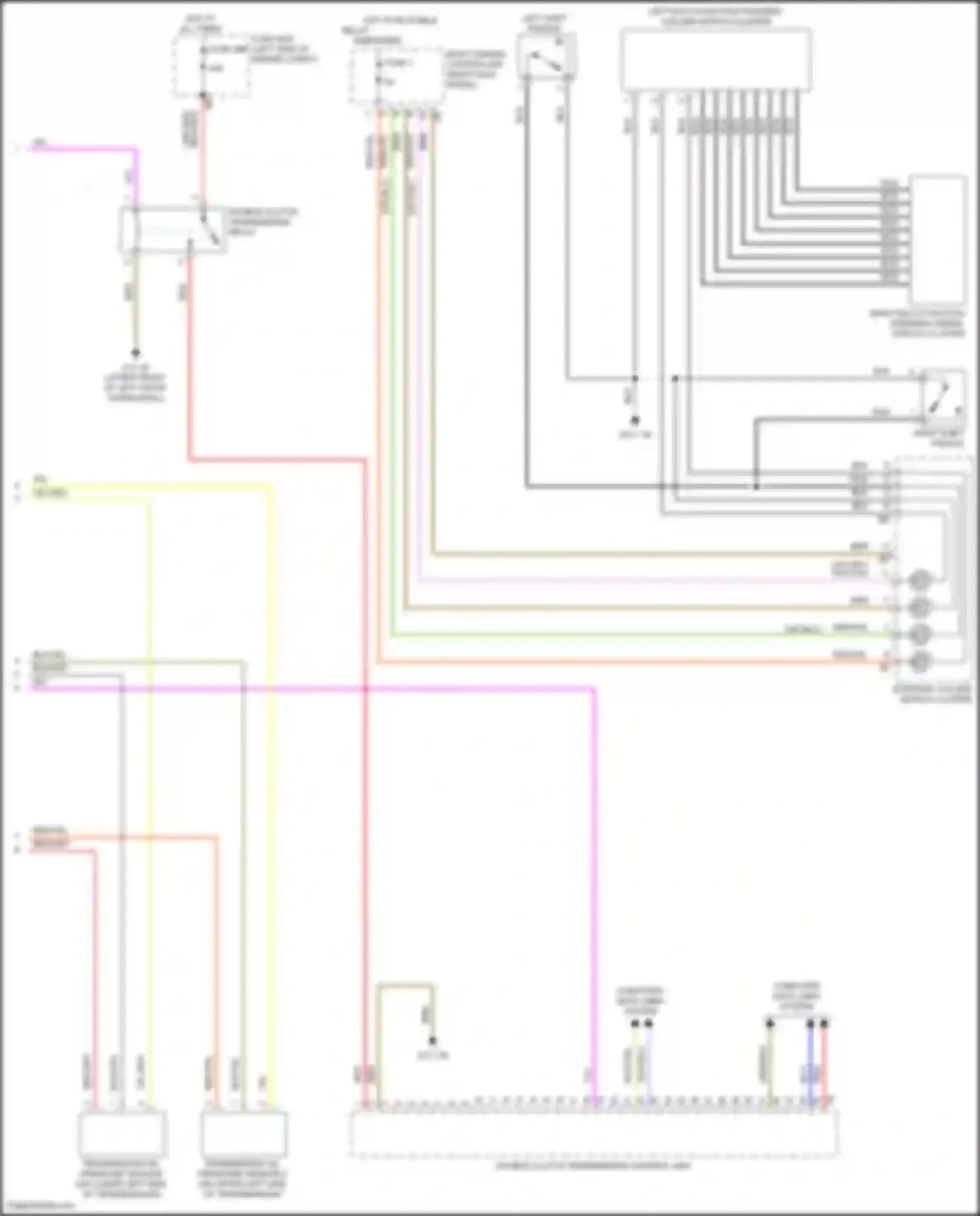

Wiring diagram red/gry (10 of 24)

Go to component: -> Transmission circuit, w/ double clutch transmission (2 of 2) -> RED/GRY WIRE
