Wiring diagram engine performance 4.6l for Lexus GX J150 facelift 2 (2019-2023)
Wiring diagram engine performance 4.6l (1 of 8)
A/F FUSE
A/F RELAY
AIP
AIR PMP FUSE
AIR PUMP ASSEMBLY (BANK 1)
AIRV
BLK WIRE
BLK/BLU WIRE
BLK/RED WIRE
BLK/WHT WIRE
BLU WIRE
BLU/BLK WIRE
BLU/RED WIRE
BLU/WHT WIRE
BLU/YEL WIRE
BRN WIRE
CAMSHAFT POSITION SENSOR
CAMSHAFT TIMING OIL CONTROL VALVE (BANK 2 EXHAUST SIDE)
CRANK POSITION SENSOR
EFI 2 FUSE
EFI 3 FUSE
EFI FUSE
EFI MAIN RELAY
EGR VALVE ASSEMBLY (TOP RIGHT SIDE OF ENGINE)
ENGINE ROOM J/B ASSEMBLY
ENGINE ROOM R/B ASSEMBLY
EX+
GRN WIRE
GRN/BLK WIRE
GRN/RED WIRE
GRN/WHT WIRE
GRY WIRE
HOT AT ALL TIMES
INTAKE MANIFOLD VACUUM SENSOR
KNOCK CONTROL SENSOR (BANK 1 SENSOR 1)
KNOCK CONTROL SENSOR (BANK 1 SENSOR 2)
LT GRN WIRE
LT GRN/BLK WIRE
NCA WIRE
NE+
OXYGEN SENSOR (BANK 2 SENSOR 2)
PIM
PNK WIRE
PNK/BLU WIRE
PPMP
RED WIRE
RED/BLK WIRE
RED/BLU WIRE
RED/WHT WIRE
VIO WIRE
VVL+
VVT SENSOR (BANK 1 EXHAUST SIDE)
VVT SENSOR (BANK 1 INTAKE SIDE)
WHT WIRE
WHT/BLK WIRE
WHT/BLU WIRE
WHT/RED WIRE
YEL WIRE
Wiring diagram engine performance 4.6l (2 of 8)
AIR INJECTION CONTROL DRIVER
BLK WIRE
BLK/BLU WIRE
BLK/RED WIRE
BLU WIRE
BLU/RED WIRE
BLU/WHT WIRE
BLU/YEL WIRE
BRN WIRE
CAMSHAFT TIMING OIL CONTROL VALVE (BANK 1 EXHAUST SIDE)
CAMSHAFT TIMING OIL CONTROL VALVE (BANK 1 INTAKE SIDE)
CAMSHAFT TIMING OIL CONTROL VALVE (BANK 2 INTAKE SIDE)
EX+
GRN WIRE
GRN/BLK WIRE
GRN/RED WIRE
GRN/WHT WIRE
GRY WIRE
KNOCK CONTROL SENSOR (BANK 2 SENSOR 1)
KNOCK CONTROL SENSOR (BANK 2 SENSOR 2)
LT GRN WIRE
LT GRN/BLK WIRE
NCA WIRE
ORG/ WIRE
PNK WIRE
PNK/BLU WIRE
POWER STEERING OIL PRESSURE SWITCH
PSP
RED WIRE
RED/BLK WIRE
RED/BLU WIRE
RED/WHT WIRE
SIP
SIV
TRANSMISSION REVOLUTION SENSOR (TURBINE)
VIO WIRE
VVR+
VVT SENSOR (BANK 2 EXHAUST SIDE)
VVT SENSOR (BANK 2 INTAKE SIDE)
WHT WIRE
WHT/BLU WIRE
WHT/GRN WIRE
WHT/RED WIRE
YEL WIRE

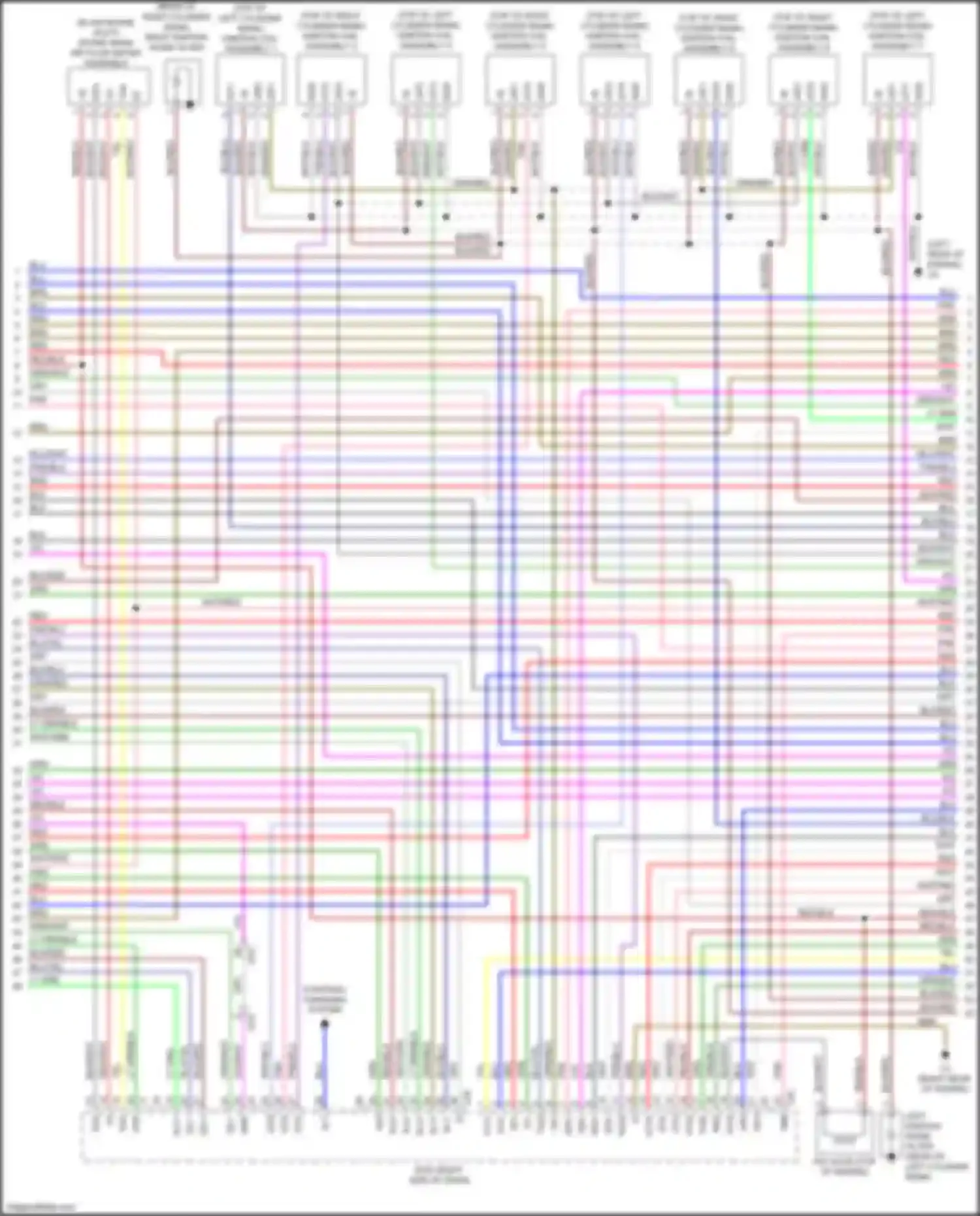

Wiring diagram engine performance 4.6l (3 of 8)
+BM
ACIS
AIDI
AIRP
ALT
BLK WIRE
BLK/BLU WIRE
BLK/RED WIRE
BLK/WHT WIRE
BLU WIRE
BLU/BLK WIRE
BLU/WHT WIRE
BLU/YEL WIRE
BRN WIRE
ECM (RIGHT SIDE OF DASH)
GRN WIRE
GRN/BLK WIRE
GRN/RED WIRE
GRN/WHT WIRE
GRY WIRE
IGNITION COIL ASSEMBLY 1
IGNITION COIL ASSEMBLY 2
IGNITION COIL ASSEMBLY 3
IGNITION COIL ASSEMBLY 4
IGNITION COIL ASSEMBLY 5
IGNITION COIL ASSEMBLY 6
IGNITION COIL ASSEMBLY 7
IGNITION COIL ASSEMBLY 8
INTAKE MASS AIR FLOW METER ASSEMBLY
LEFT IGNITION NOISE FILTER
LT GRN WIRE
LT GRN/BLK WIRE
NT-
PNK WIRE
PNK/BLU WIRE
PSP
RED WIRE
RED/BLK WIRE
RED/WHT WIRE
RIGHT IGNITION NOISE FILTER
SLT-
SLU+
STARTING/ CHARGING SYSTEM
VIO WIRE
VIO/WHT WIRE
VSV (ACIS) (TOP OF ENGINE)
WHT WIRE
WHT/BLK WIRE
WHT/BLU WIRE
WHT/GRN WIRE
WHT/RED WIRE
YEL WIRE
Wiring diagram engine performance 4.6l (4 of 8)
AIR FUEL RATIO SENSOR (BANK 1 SENSOR 1)
AIR FUEL RATIO SENSOR (BANK 2 SENSOR 1)
AIR PMP HTR FUSE
AIR PMP HTR RELAY
APH+
APHG
BLK WIRE
BLK/BLU WIRE
BLK/RED WIRE
BLK/WHT WIRE
BLU WIRE
BLU/BLK WIRE
BLU/WHT WIRE
BRN WIRE
ENGINE ROOM R/B ASSEMBLY
GRN WIRE
GRN/BLK WIRE
GRN/WHT WIRE
GRY WIRE
HOT AT ALL TIMES
INLET AIR PUMP
LT GRN WIRE
PNK WIRE
PNK/BLU WIRE
PUMP HEATER
PURGE VSV (TOP OF ENGINE)
RED WIRE
RED/BLK WIRE
RED/BLU WIRE
THROTTLE BODY ASSEMBLY (TOP FRONT OF ENGINE)
TRANSMISSION REVOLUTION SENSOR (COUNTER GEAR)
VIO WIRE
WHT WIRE
WHT/BLK WIRE
WHT/RED WIRE
YEL WIRE

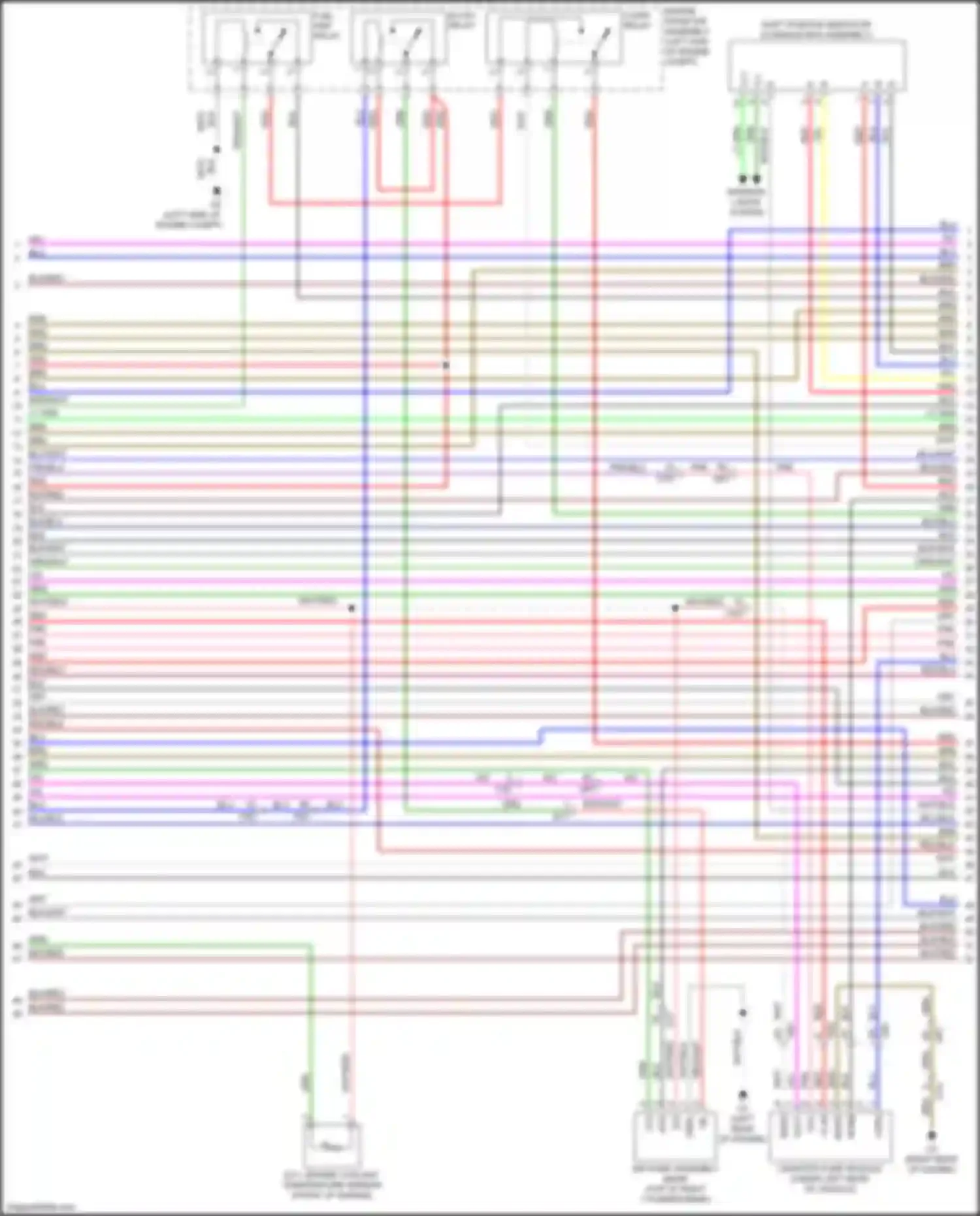

Wiring diagram engine performance 4.6l (5 of 8)
AI-VSV RELAY
AIR PUMP ASSEMBLY (BANK 2)
BL (+)
BLK WIRE
BLK/BLU WIRE
BLK/RED WIRE
BLK/WHT WIRE
BLU WIRE
BLU/BLK WIRE
BLU/WHT WIRE
BRN WIRE
C/OPN RELAY
CANISTER PUMP MODULE
E.F.I. ENGINE COOLANT TEMPERATURE SENSOR
ENGINE ROOM R/B ASSEMBLY
FUEL PMP RELAY
GNDL
GRN WIRE
GRN/WHT WIRE
GRY WIRE
LT GRN WIRE
MGND
MTRB
PNK WIRE
PNK/BLU WIRE
RED WIRE
RED/BLK WIRE
RED/BLU WIRE
RED/WHT WIRE
SGND
SHIFT POSITION INDICATOR (CONSOLE BOX ASSEMBLY)
VCC
VGND
VIO WIRE
VLVB
VOUT
WHT WIRE
WHT/BLK WIRE
WHT/RED WIRE
YEL WIRE

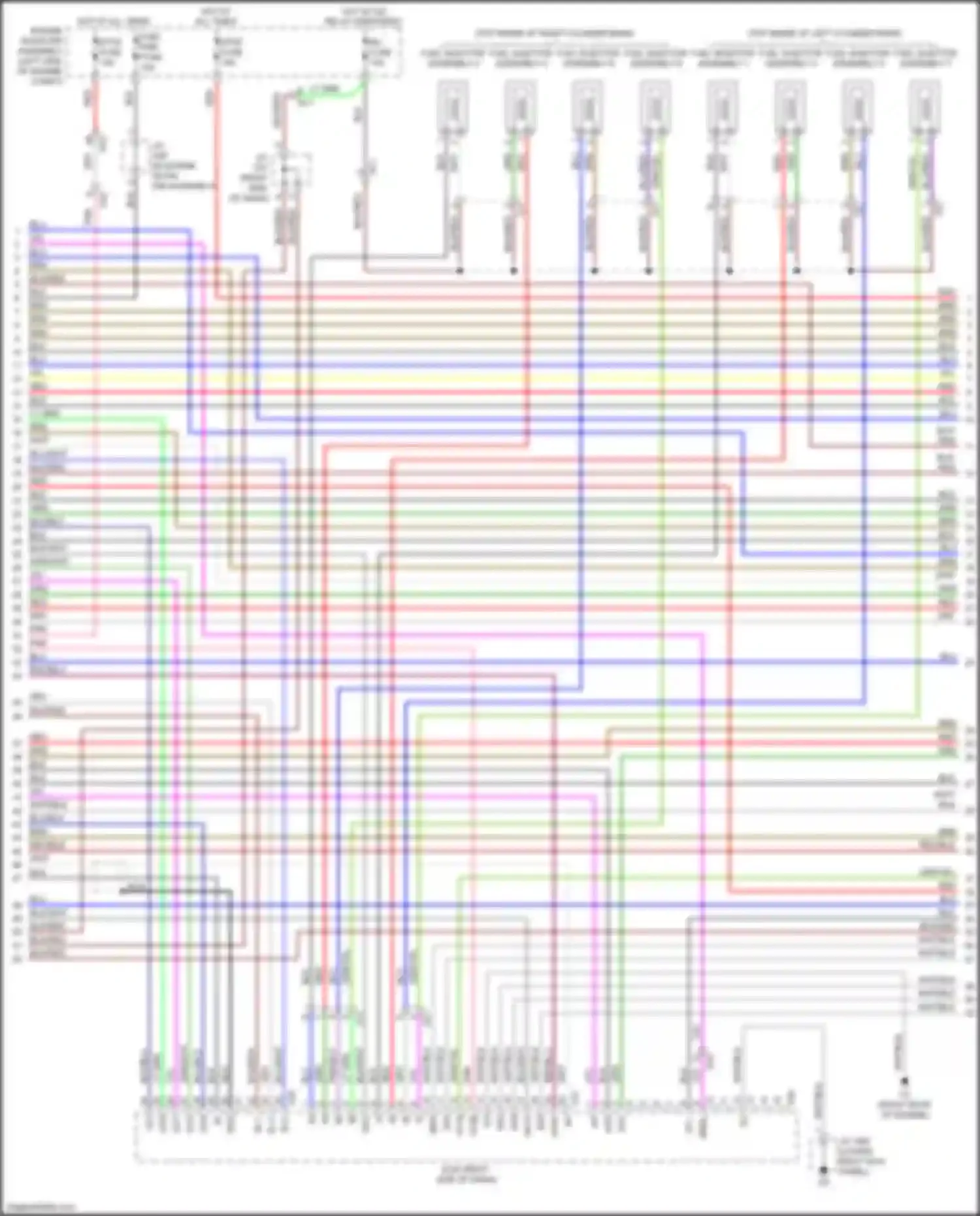

Wiring diagram engine performance 4.6l (6 of 8)
AIP
BLK WIRE
BLK/BLU WIRE
BLK/RED WIRE
BLK/WHT WIRE
BLU WIRE
BLU/BLK WIRE
BLU/RED WIRE
BLU/WHT WIRE
BRN WIRE
ECM (RIGHT SIDE OF DASH)
ENGINE ROOM R/B ASSEMBLY
ETCS FUSE
FPC
FUEL INJECTOR ASSEMBLY 1
FUEL INJECTOR ASSEMBLY 2
FUEL INJECTOR ASSEMBLY 3
FUEL INJECTOR ASSEMBLY 4
FUEL INJECTOR ASSEMBLY 5
FUEL INJECTOR ASSEMBLY 6
FUEL INJECTOR ASSEMBLY 7
FUEL INJECTOR ASSEMBLY 8
FUEL PMP FUSE
GRN WIRE
GRN/WHT WIRE
GRN/YEL WIRE
GRY WIRE
HOT AT ALL TIMES
INJ FUSE
LT GRN WIRE
NCA WIRE
PNK WIRE
PNK/BLU WIRE
RED WIRE
RED/BLK WIRE
RED/BLU WIRE
RELAY ENERGIZED
STOP FUSE
VIO WIRE
WHT WIRE
WHT/BLK WIRE
YEL WIRE

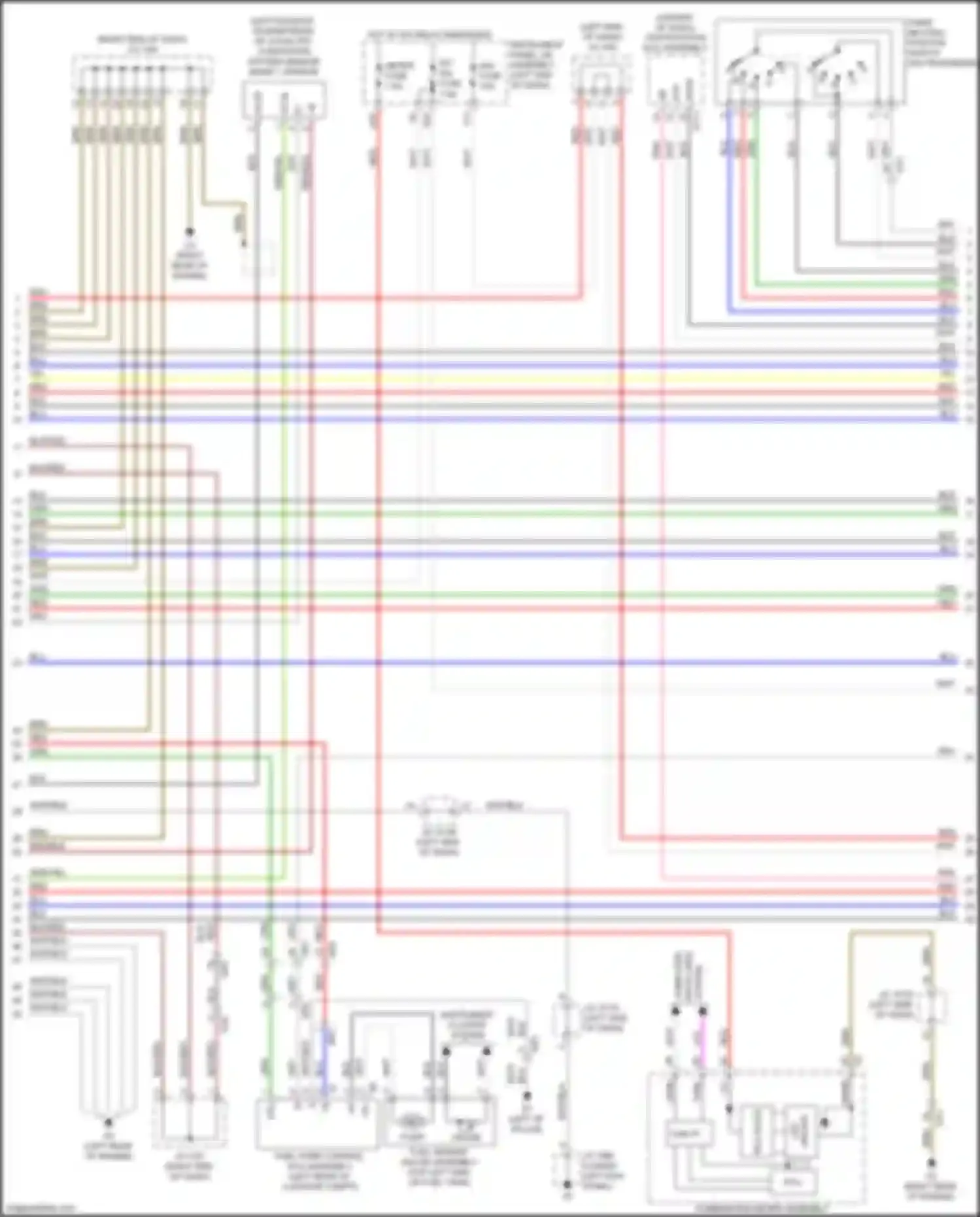

Wiring diagram engine performance 4.6l (7 of 8)
BLK WIRE
BLK/RED WIRE
BLU WIRE
BRN WIRE
CAN I/F
CERTIFICATION ECU ASSEMBLY
COMBINATION METER ASSEMBLY
COMPUTER
DATA LINES
FP-
FPC
FUEL PUMP CONTROL ECU ASSEMBLY
FUEL SENDER GAUGE ASSEMBLY
GAUGE
GRN WIRE
GRN/YEL WIRE
GRY WIRE
IGN FUSE
INSTRUMENT CLUSTER SYSTEM
INSTRUMENT PANEL J/B ASSEMBLY
LED
METER FUSE
MGND
OXYGEN SENSOR (BANK 1 SENSOR 2)
PARK/ NEUTRAL POSITION SWITCH
PNK WIRE
PUMP
RED WIRE
RED/BLK WIRE
STAR
SYSTEM
TELLTALES
VIO WIRE
WHT WIRE
WHT/BLK WIRE
YEL WIRE

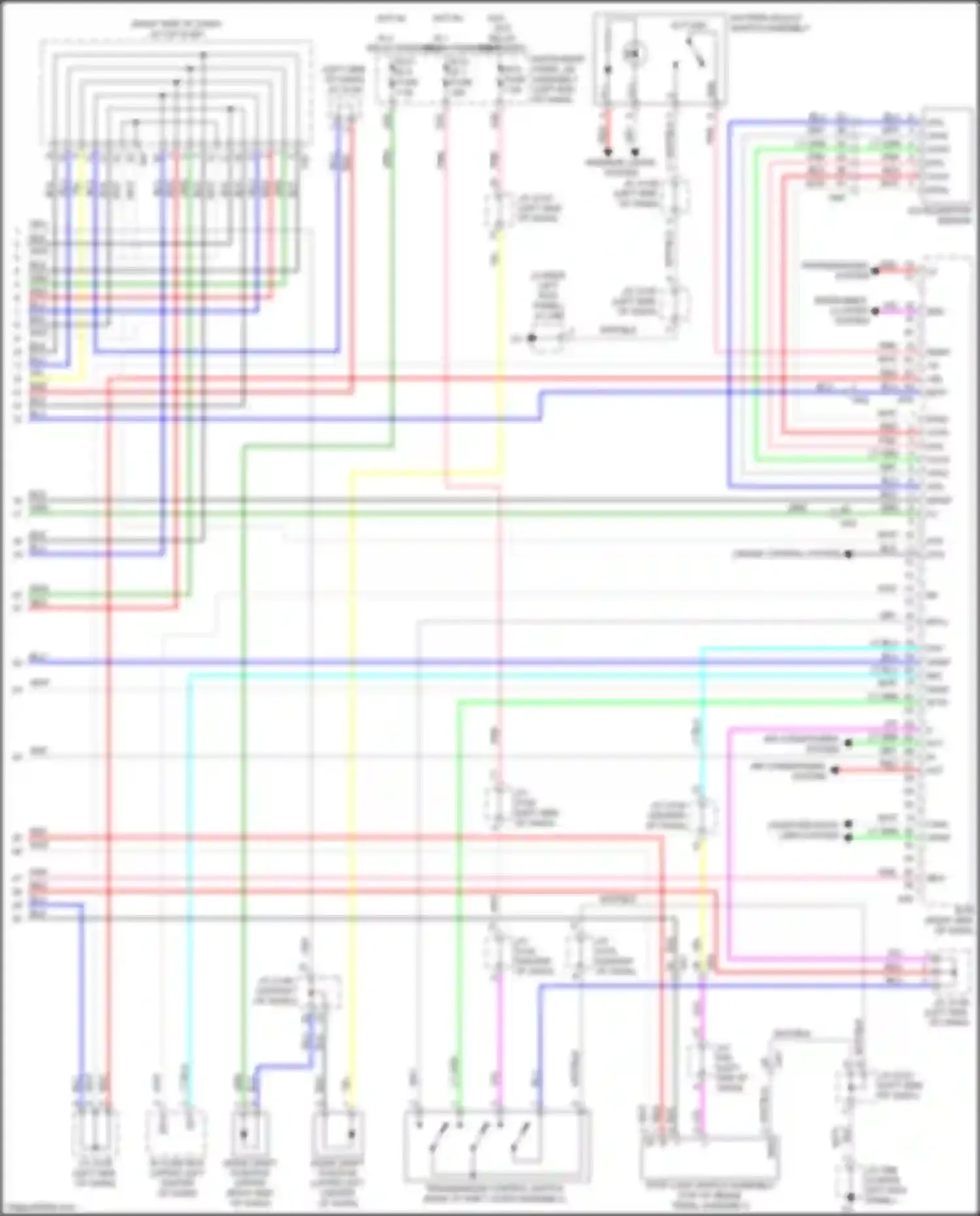

Wiring diagram engine performance 4.6l (8 of 8)
ACC FUSE
ACCELERATION SENSOR
ACT
AIR CONDITIONING SYSTEM
BLK WIRE
BLU WIRE
COMPUTER DATA LINES SYSTEM
CRUISE CONTROL SYSTEM
DIODE (SHIFT POSITION 1)
DIODE (SHIFT POSITION 2)
ECU- IG 1 FUSE
ECU-IG 5 FUSE
GRN WIRE
GRY WIRE
HOT W/
HOT W/ IG 1 RELAY ENERGIZED
HOT W/ IG 4 RELAY ENERGIZED
ID CODE BOX
INSTRUMENT CLUSTER SYSTEM
INSTRUMENT PANEL J/B ASSEMBLY
LT BLU WIRE
LT GRN WIRE
MPMP
PATTERN SELECT SWITCH ASSEMBLY
PNK EPA WIRE
PNK NEO WIRE
PNK WIRE
RED WIRE
RELAY ENERGIZED
SFTD
SFTU
STOP LIGHT SWITCH ASSEMBLY
TRANSMISSION CONTROL SWITCH (BASE OF SHIFT LEVER ASSEMBLY)
TRANSMISSIONS SYSTEM
VCPA PNK EPA WIRE
VIO WIRE
VPMP
WHT WIRE
WHT/BLK WIRE
YEL WIRE
