Power distribution circuit for Honda Odyssey V (2013-2017)
Power distribution circuit (1 of 10)
ACTIVE NOISE CANCELLATION UNIT
AUDIO 1 UNIT
AUDIO UNIT
AUDIO- NAVIGATION UNIT
BATTERY
BATTERY SENSOR
BLK WIRE
BLU WIRE
BRAKE PEDAL POSITION SWITCH
CENTER DISPLAY UNIT
CONTROL CIRCUIT BOARD
DRIVER'S MICU
DRIVER'S MICU DRIVER'S UNDER-DASH FUSE/RELAY BOX
DRIVER'S UNDER-DASH FUSE/RELAY BOX
DVD PLAYER UNIT
FUSE 10
FUSE 11
FUSE 12
FUSE 13
FUSE 14
FUSE 15
FUSE 16
FUSE 8
FUSE 9
GRN WIRE
HAZARD WARNING SWITCH
HORN RELAY
INTERIOR LIGHTS CUT RELAY RELAY BLOCK
INTR LT FI MAIN FUSE
LEFT POWER SLIDING DOOR CONTROL UNIT
LT BLU WIRE
MULTI FUSE 2
ORG/ WIRE
PASSENGER'S UNDER-DASH FUSE/RELAY BOX
PNK WIRE
POWER SEAT CONTROL UNIT
POWER TAILGATE CONTROL UNIT
REAR BLOWER MOTOR RELAY
REAR FUSE BOX
REAR MICU
RED WIRE
RELAY CONTROL MODULE
RIGHT END OF DASH)
RIGHT POWER SLIDING DOOR CONTROL UNIT
RR BLOWER FUSE
STARTER SOLENOID STARTER
STOP, HORN HAZARD FUSE
TO DRIVER'S JUNCTION BOX 1 (DIAGRAM 2 OF 10)
TO FAN MAIN FUSE (DIAGRAM 2 OF 10)
TO FUSE 11 (DIAGRAM 9 OF 10)
TO MULTI- FUSE 1 (DIAGRAM 3 OF 10)
TURN SIGNAL/ HAZARD WARNING CIRCUIT
UNDER-HOOD FUSE/RELAY BOX (RIGHT REAR OF ENGINE COMPT)
VSA FSR FUSE
VSA MODULATOR CONTROL UNIT
VSA MTR FUSE
W/ MEMORY
W/ NAVIGATION
W/ PREMIUM AMPLIFIER W/O PREMIUM AMPLIFIER
W/ TOUCH SCREEN
W/O TOUCH SCREEN W/ TOUCH SCREEN
WHT WIRE

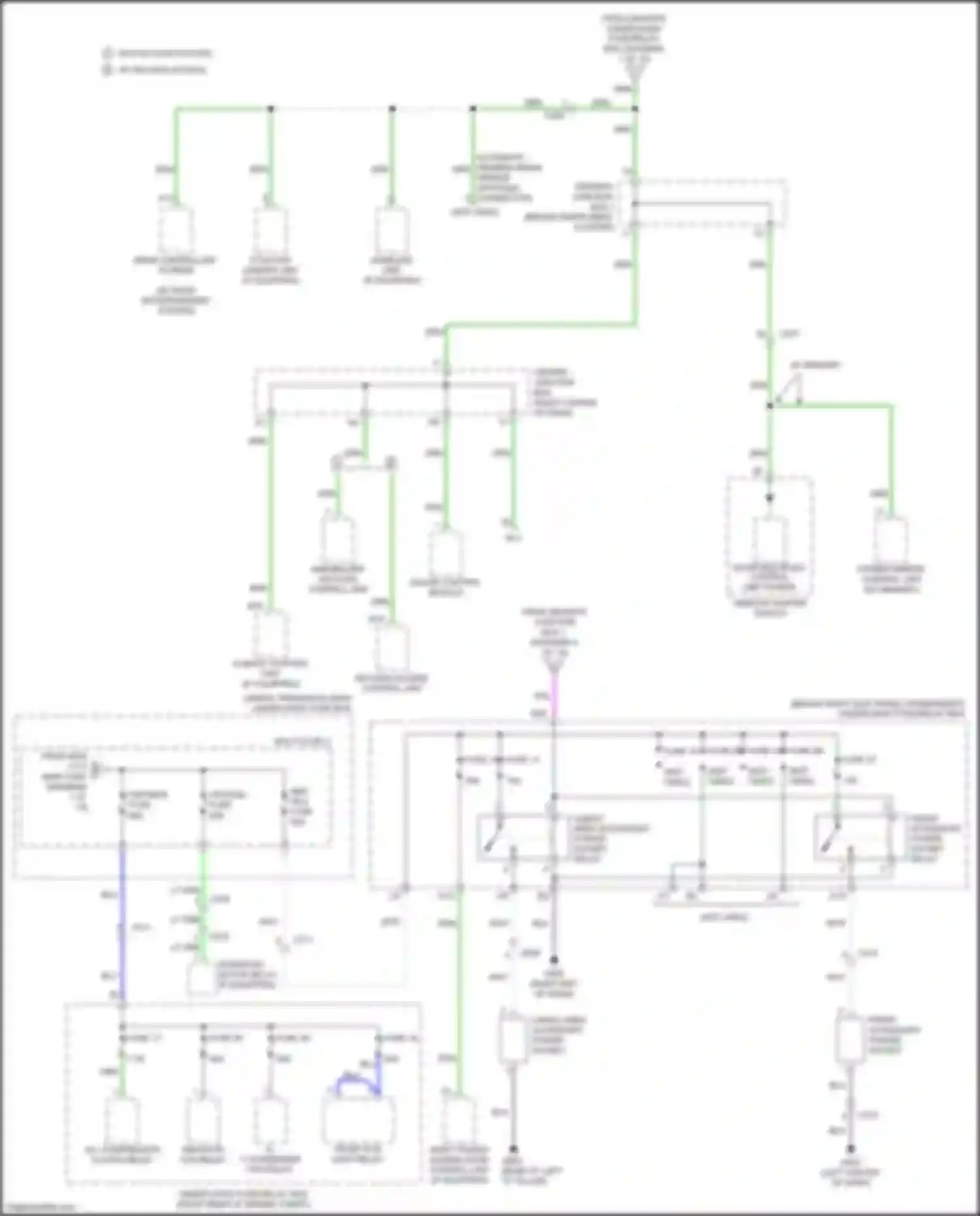

Power distribution circuit (2 of 10)
A/C COMPRESSOR CLUTCH RELAY
A/C CONDENSER FAN RELAY
ABS FB-2 FUSE
AUTOMATIC DIMMING INSIDE MIRROR (OPTIONAL CONNECTOR)
BLK WIRE
BLU WIRE
CARGO AREA ACCESSORY POWER SOCKET
CARGO AREA ACCESSORY POWER SOCKET RELAY
CENTER JUNCTION BOX
CLIMATE CONTROL UNIT
DLC
DOOR MULTIPLEX CONTROL UNIT POWER WINDOW MASTER SWITCH
DRIVER'S JUNCTION BOX 1
FAN MAIN FUSE
FCW/LDW CAMERA UNIT
FROM DRIVER'S JUNCTION BOX 1 (DIAGRAM 5 OF 10)
FROM DRIVER'S UNDER-DASH FUSE/RELAY BOX (DIAGRAM 1 OF 10)
FROM INTR LT FI MAIN FUSE (DIAGRAM 1 OF 10)
FRONT ACCESSORY POWER SOCKET
FRONT ACCESSORY POWER SOCKET RELAY
FRONT FOG LIGHT RELAY
FUSE 12
FUSE 13
FUSE 14
FUSE 15
FUSE 17
FUSE 18
FUSE 26
FUSE 27
FUSE 28
FUSE 29
FUSE 30
GAUGE CONTROL MODULE
GRN WIRE
HOMELINK UNIT
HONDAVAC MOTOR RELAY
IMMOBILIZER KEYLESS CONTROL UNIT
KEYLESS ACCESS CONTROL UNIT
LT GRN WIRE
MULTI FUSE 2
POWER MIRROR CONTROL UNIT
PPL
RADIATOR FAN RELAY
REAR CONTROLLER, SCREEN
RIGHT END OF DASH)
RIGHT POWER SLIDING DOOR CONTROL UNIT
UNDER-HOOD FUSE/RELAY BOX (RIGHT REAR OF ENGINE COMPT)
VACUUM FUSE
W/ KEYLESS ACCESS
W/ MEMORY
W/O KEYLESS ACCESS
WHT WIRE

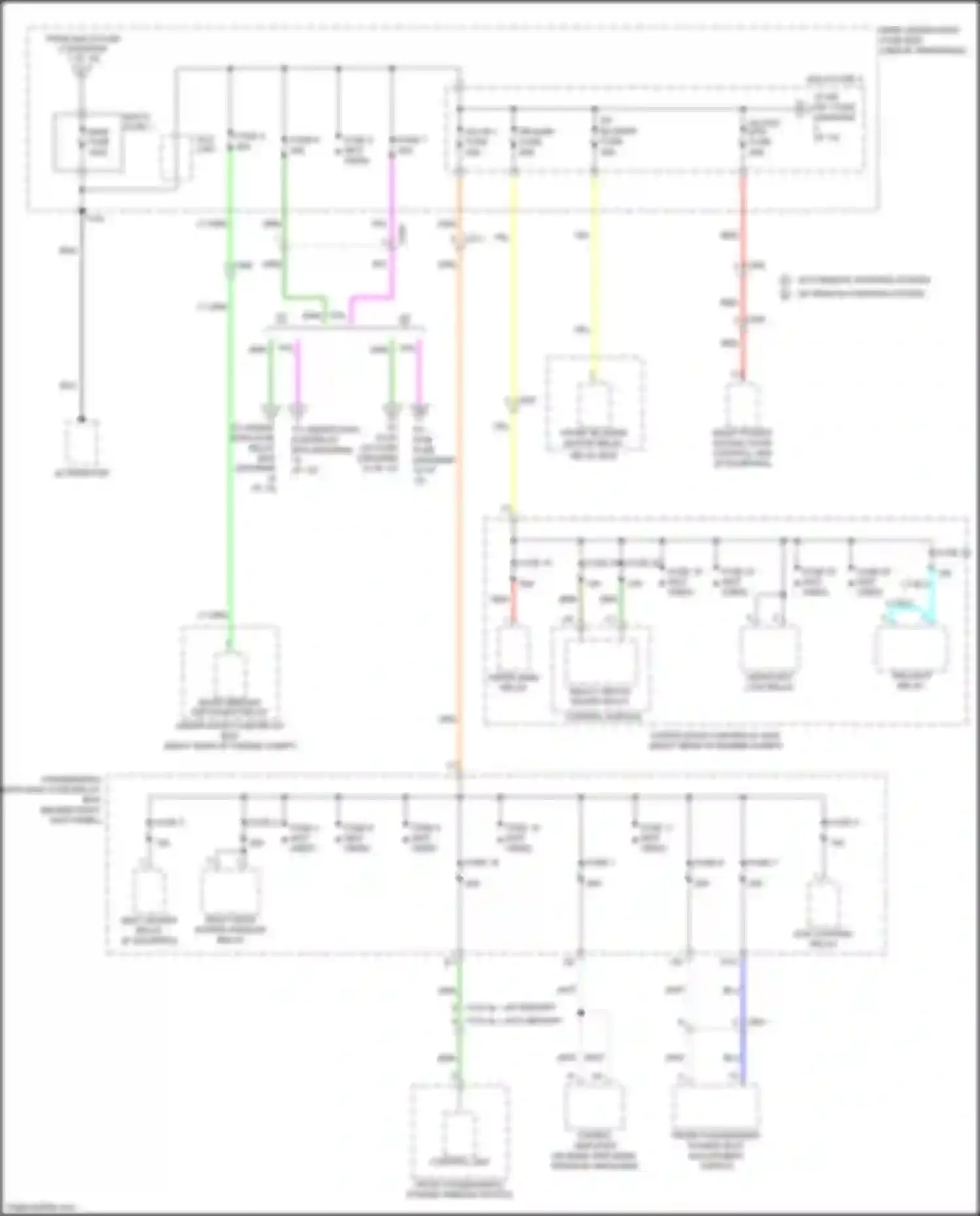

Power distribution circuit (3 of 10)
ACM CONTROL RELAY
ALTERNATOR
AS FB-1 FUSE
AS PSD MTR FUSE
BLK WIRE
BLU WIRE
BRN WIRE
CONTROL UNIT)
ELD UNIT
FR BLOWER FUSE
FROM MULTI-FUSE 2 (DIAGRAM 1 OF 10)
FRONT BLOWER MOTOR RELAY RELAY BOX
FRONT PASSENGER'S POWER SEAT ADJUSTMENT SWITCH
FRONT PASSENGER'S POWER WINDOW SWITCH
FUSE 1
FUSE 10
FUSE 11
FUSE 18
FUSE 19
FUSE 2
FUSE 20
FUSE 21
FUSE 22
FUSE 23
FUSE 24
FUSE 25
FUSE 3
FUSE 31
FUSE 4
FUSE 5
FUSE 6
FUSE 7
FUSE 8
FUSE 9
GRN WIRE
HEADLIGHT LOW RELAY
LT BLU WIRE
LT GRN WIRE
MAIN FUSE
MAIN UNDER- HOOD FUSE BOX
MULTI FUSE 1
MULTI FUSE 3
ORG/ WIRE
PASSENGER'S UNDER-DASH FUSE/RELAY BOX
PPL
RB MAIN FUSE
REAR WINDOW DEFOGGER RELAY UNDER-HOOD FUSE/RELAY BOX
RED WIRE
RELAY CIRCUIT BOARD RELAY CONTROL MODULE
RIGHT POWER SLIDING DOOR CONTROL UNIT
RIGHT REAR POWER WINDOW RELAY
SEAT HEATER RELAY
STEREO AMPLIFIER
TAILLIGHT RELAY
TO RR FB-1 FUSE (DIAGRAM 4 OF 10)
TO UNDER-DASH SUB-RELAY BOX (DIAGRAM 10 OF 10)
UNDER-HOOD FUSE/RELAY BOX (RIGHT REAR OF ENGINE COMPT)
W/ MEMORY W/O MEMORY
W/O REMOTE STARTING SYSTEM W/ REMOTE STARTING SYSTEM
WHT WIRE
WIPER MAIN RELAY
YEL WIRE

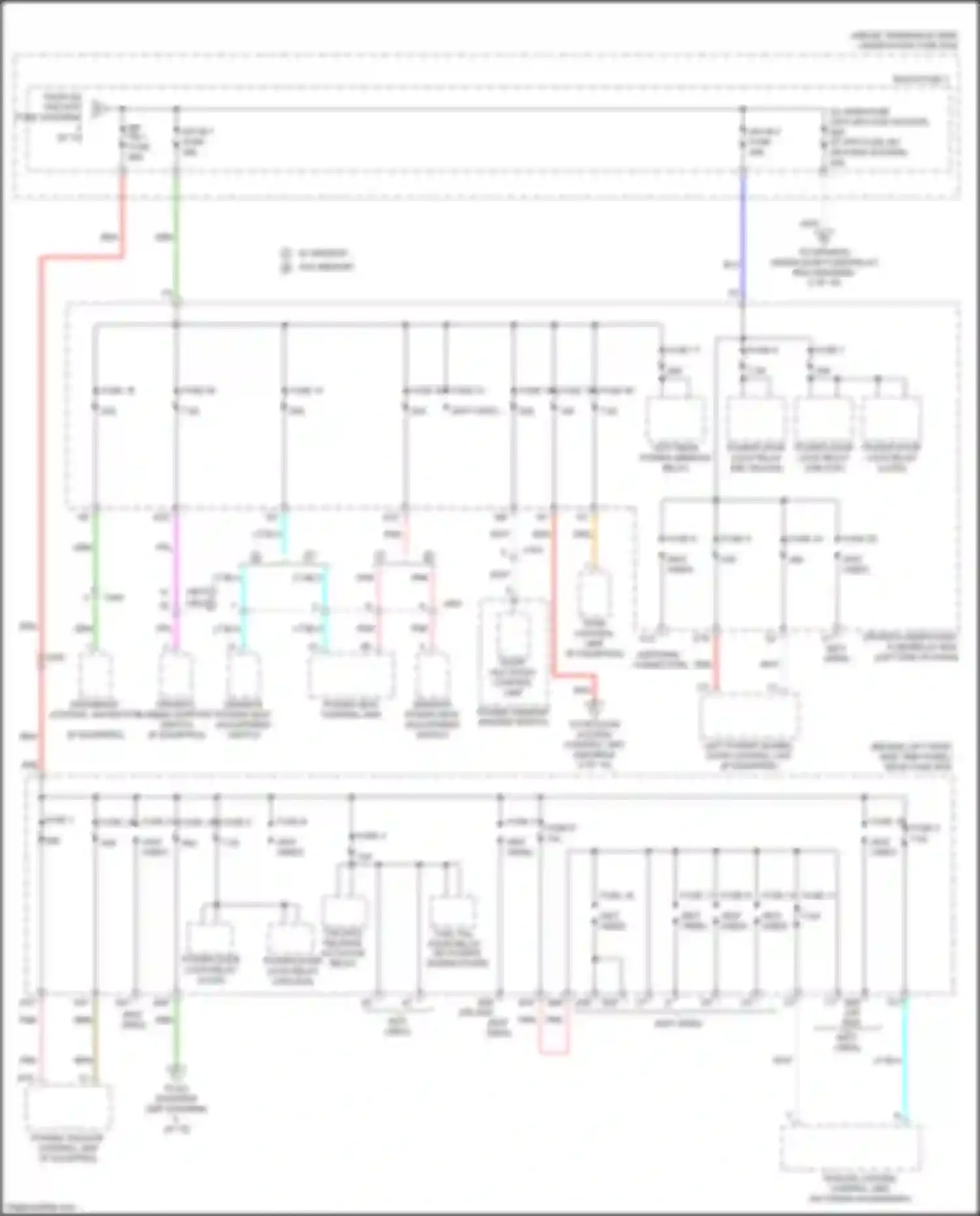

Power distribution circuit (4 of 10)
BLU WIRE
BRN WIRE
DOOR MULTIPLEX CONTROL UNIT
DR FB-1 FUSE
DR FB-2 FUSE
DRIVER'S LUMBAR SUPPORT SWITCH
DRIVER'S POWER SEAT ADJUSTMENT SWITCH
DRIVER'S UNDER-DASH FUSE/RELAY BOX
FROM AS PSD MTR FUSE (DIAGRAM 3 OF 10)
FUEL FILL DOOR RELAY
FUSE 1
FUSE 10
FUSE 11
FUSE 14
FUSE 15
FUSE 16
FUSE 17
FUSE 18
FUSE 19
FUSE 2
FUSE 20
FUSE 29
FUSE 3
FUSE 30
FUSE 31
FUSE 32
FUSE 33
FUSE 4
FUSE 5
FUSE 6
FUSE 7
FUSE 8
FUSE 9
GRN WIRE
LEFT POWER SLIDING DOOR CONTROL UNIT
LEFT REAR POWER WINDOW RELAY
LT BLU WIRE
MOONROOF CONTROL UNIT/MOTOR
MULTI FUSE 3
OPTIONAL CONNECTOR
ORG/ WIRE
PNK PNK WIRE
PNK WIRE
POWER DOOR LOCK RELAY (DR UNLOCK)
POWER DOOR LOCK RELAY (LOCK)
POWER DOOR LOCK RELAY (UNLOCK)
POWER SEAT CONTROL UNIT
POWER TAILGATE CONTROL UNIT
POWER WINDOW MASTER SWITCH
PPL
REAR FUSE BOX
RED WIRE
RR FB-1 FUSE
ST MTR FUSE (W/ KEYLESS ACCESS)
TAILGATE RELEASE ACTUATOR RELAY
TO AC INVERTER UNIT (DIAGRAM 6 OF 10)
TO DRIVER'S UNDER-DASH FUSE/RELAY BOX (DIAGRAM 5 OF 10)
TO KEYLESS ACCESS CONTROL UNIT (DIAGRAM 9 OF 10)
TPMS CONTROL UNIT
TRAILER LIGHTING CONTROL UNIT
W/ HONDA ACCESSORY
W/ MEMORY W/O MEMORY
W/O KEYLESS ACCESS
WHT WIRE
Power distribution circuit (5 of 10)
ACC CUT RELAY
AUDIO UNIT
AUDIO- NAVIGATION UNIT
BLK/WHT WIRE
BLU WIRE
CENTER DISPLAY UNIT
CENTER SWITCH PANEL
DRIVER'S JUNCTION BOX 1
DRIVER'S MICU
DRIVER'S UNDER-DASH FUSE/RELAY BOX
FROM MAIN UNDER-HOOD FUSE BOX (DIAGRAM 4 OF 10)
FROM UNDER-DASH SUB-RELAY BOX (DIAGRAM 10 OF 10)
FUSE 13
FUSE 25
FUSE 28
HONDAVAC MOTOR RELAY
HONDAVAC SWITCH
IGNITION SWITCH
LOCK
LT BLU WIRE
OPTIONAL CONNECTOR
ORG/ WIRE
PCM
PNK WIRE
PPL
REAR ACTIVE NOISE CANCELLATION MICROPHONE
RED WIRE
STARTER CUT RELAY 1
STARTER CUT RELAY 2
STARTER SOLENOID STARTER
TO DRIVER'S UNDER-DASH FUSE/RELAY BOX (DIAGRAM 7 OF 10)
TO DRIVER'S UNDER-DASH FUSE/RELAY BOX (DIAGRAM 8 OF 10)
TO FUSE 26 (DIAGRAM 6 OF 10)
TO PASSENGER'S UNDER-DASH FUSE/RELAY BOX (DIAGRAM 2 OF 10)
TRANSMISSION RANGE SWITCH
W/O KEYLESS ACCESS
W/O KEYLESS ACCESS W/ KEYLESS ACCESS
W/O NAVIGATION
WHT WIRE
YEL WIRE

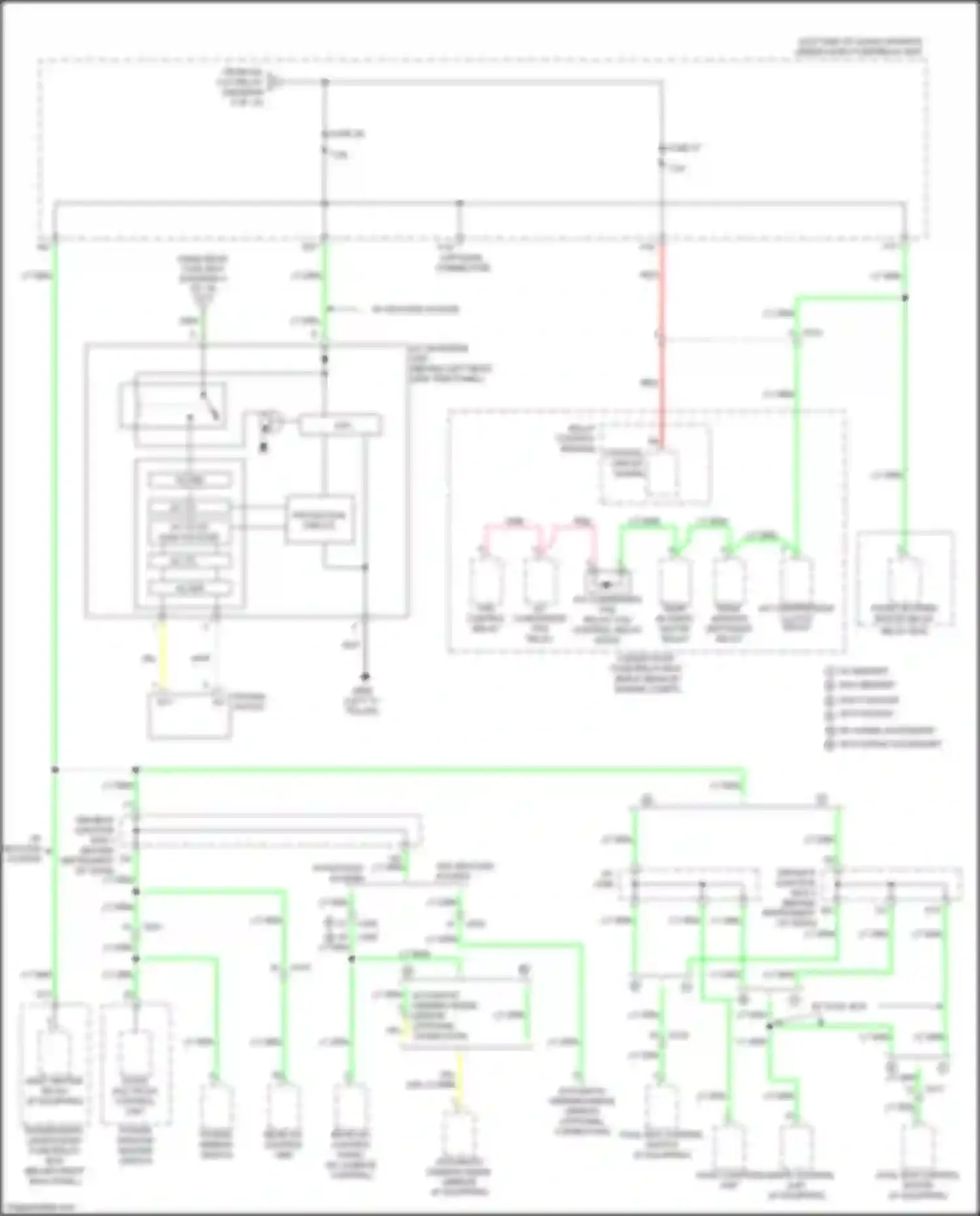

Power distribution circuit (6 of 10)
A/C
A/C COMPRESSOR CLUTCH RELAY
A/C CONDENSER FAN RELAY
A/C CONDENSER FAN RELAY/ FAN CONTROL RELAY DIODE
AC INVERTER UNIT
AC TO DC HIGH VOLTAGE
AUTOMATIC DIMMING INSIDE MIRROR
AUTOMATIC DIMMING INSIDE MIRROR (OPTIONAL CONNECTOR)
BLK WIRE
CLIMATE CONTROL UNIT
CONTROL CIRCUIT BOARD
COOL BOX CONTROL MOTOR
COOL BOX CONTROL SWITCH
CPC
DC TO AC
DOOR MULTIPLEX CONTROL UNIT
DRIVER'S JUNCTION BOX 1
DRIVER'S JUNCTION BOX 2
FAN CONTROL RELAY
FILTER
FROM REAR FUSE BOX (DIAGRAM 4 OF 10)
FRONT BLOWER MOTOR RELAY RELAY BOX
FUSE 26
FUSE 27
GRN WIRE
HVAC CONTROL UNIT
LEFT "C" PILLAR)
LT GRN WIRE
OPTIONAL CONNECTOR
PASSENGER'S UNDER-DASH FUSE/RELAY BOX
PNK WIRE
POWER MIRROR SWITCH
POWER OUTLET
POWER WINDOW MASTER SWITCH
PROTECTION CIRCUIT
REAR A/C CONTROL PANEL
REAR A/C CONTROL UNIT
REAR BLOWER MOTOR RELAY
REAR WINDOW DEFOGGER RELAY
RED WIRE
RELAY CONTROL MODULE
SEAT HEATER RELAY
UNDER-HOOD FUSE/RELAY BOX
W/ CLIMATE CONTROL
W/ COOL BOX
W/ HONDA ACCESSORY W/O HONDA ACCESSORY
W/ KEYLESS ACCESS
W/ MEMORY W/O MEMORY W/O FCW/LDW W/ FCW/LDW
W/O KEYLESS ACCESS
WHT WIRE
YEL WIRE
Power distribution circuit (7 of 10)
A/T REVERSE DIODE A
A/T REVERSE RELAY
ALTERNATOR
BLU WIRE
BRN WIRE
DRIVER'S JUNCTION BOX 1
DRIVER'S MICU
DRIVER'S POWER TAILGATE/ PARKING, BACKUP SENSOR SWITCH
ELECTRICAL COMPASS UNIT
EVAP CANISTER PURGE VALVE
FCW/LDW CAMERA UNIT
FROM IGNITION SWITCH (DIAGRAM 5 OF 10)
FROM UNDER-DASH SUB-RELAY BOX (DIAGRAM 10 OF 10)
FUSE 10
FUSE 11
FUSE 12
FUSE 13
FUSE 3
FUSE 4
FUSE 5
FUSE 6
FUSE 7
GAUGE CONTROL MODULE
GRN WIRE
GRY WIRE
LDW OFF SWITCH
LEFT BSI RADAR UNIT
LEFT POWER SLIDING DOOR CONTROL UNIT
LT GRN WIRE
LT LT
PARKING, BACKUP SENSOR CONTROL UNIT
PCM
POWER MIRROR CONTROL UNIT
POWER SEAT CONTROL UNIT
POWER TAILGATE CONTROL UNIT
PPL
REAR MICU
REAR WINDOW WIPER MOTOR RELAY
RED WIRE
RELAY CONTROL MODULE
RIGHT BSI RADAR UNIT
SHIFT LEVER CONNECTOR
SHIFT LOCK SOLENOID
TAN WIRE
TO FUSE 24 (DIAGRAM 8 OF 10)
TO PASSENGER'S UNDER-DASH FUSE/RELAY BOX (DIAGRAM 8 OF 10)
TPMS CONTROL UNIT
W/ KEYLESS ACCESS, PARKING, BACKUP SENSOR SYSTEM
W/ MEMORY
W/ POWER TAILGATE, KEYLESS ACCESS
W/O KEYLESS ACCESS W/ KEYLESS ACCESS
WHT WIRE
WIPER MAIN RELAY

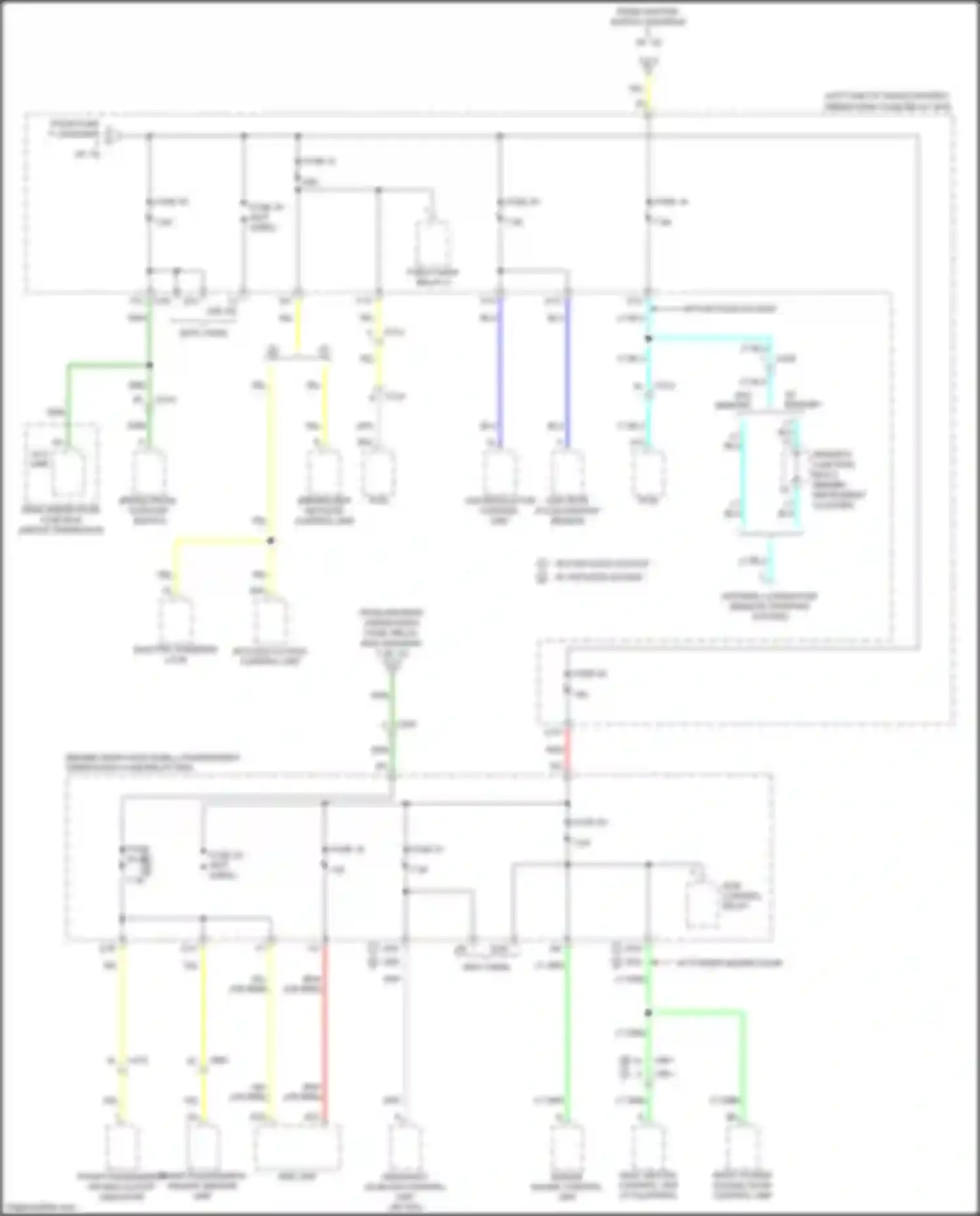

Power distribution circuit (8 of 10)
ACM CONTROL RELAY
BLU WIRE
BRAKE PEDAL POSITION SWITCH
DRIVER'S JUNCTION BOX 2
ELD UNIT
ELECTRIC STEERING LOCK
ENGINE MOUNT CONTROL UNIT
FROM DRIVER'S UNDER-DASH FUSE/ RELAY BOX (DIAGRAM 7 OF 10)
FROM FUSE 11 (DIAGRAM 7 OF 10)
FROM IGNITION SWITCH (DIAGRAM 5 OF 10)
FRONT PASSENGER'S AIR BAG CUTOFF INDICATOR
FRONT PASSENGER'S WEIGHT SENSOR UNIT
FUSE 14
FUSE 19
FUSE 20
FUSE 21
FUSE 22
FUSE 23
FUSE 23 24
FUSE 24
FUSE 34
GRN WIRE
GRY WIRE
HEADLIGHT LEVELING CONTROL UNIT
IMMOBILIZER KEYLESS CONTROL UNIT
KEYLESS ACCESS CONTROL UNIT
LT BLU WIRE
LT GRN WIRE
MAIN UNDER- HOOD FUSE BOX
OPTIONAL CONNECTOR (REMOTE STARTING SYSTEM)
PCM
PGM-FI MAIN RELAY 2
RED WIRE
RIGHT POWER SLIDING DOOR CONTROL UNIT
SEAT HEATER CONTROL UNIT
SRS UNIT
VSA MODULATOR CONTROL UNIT
W/ HID
W/ MEMORY
W/O KEYLESS ACCESS
W/O KEYLESS ACCESS W/ KEYLESS ACCESS
W/O MEMORY
YAW RATE ACCELERATION SENSOR
YEL WIRE

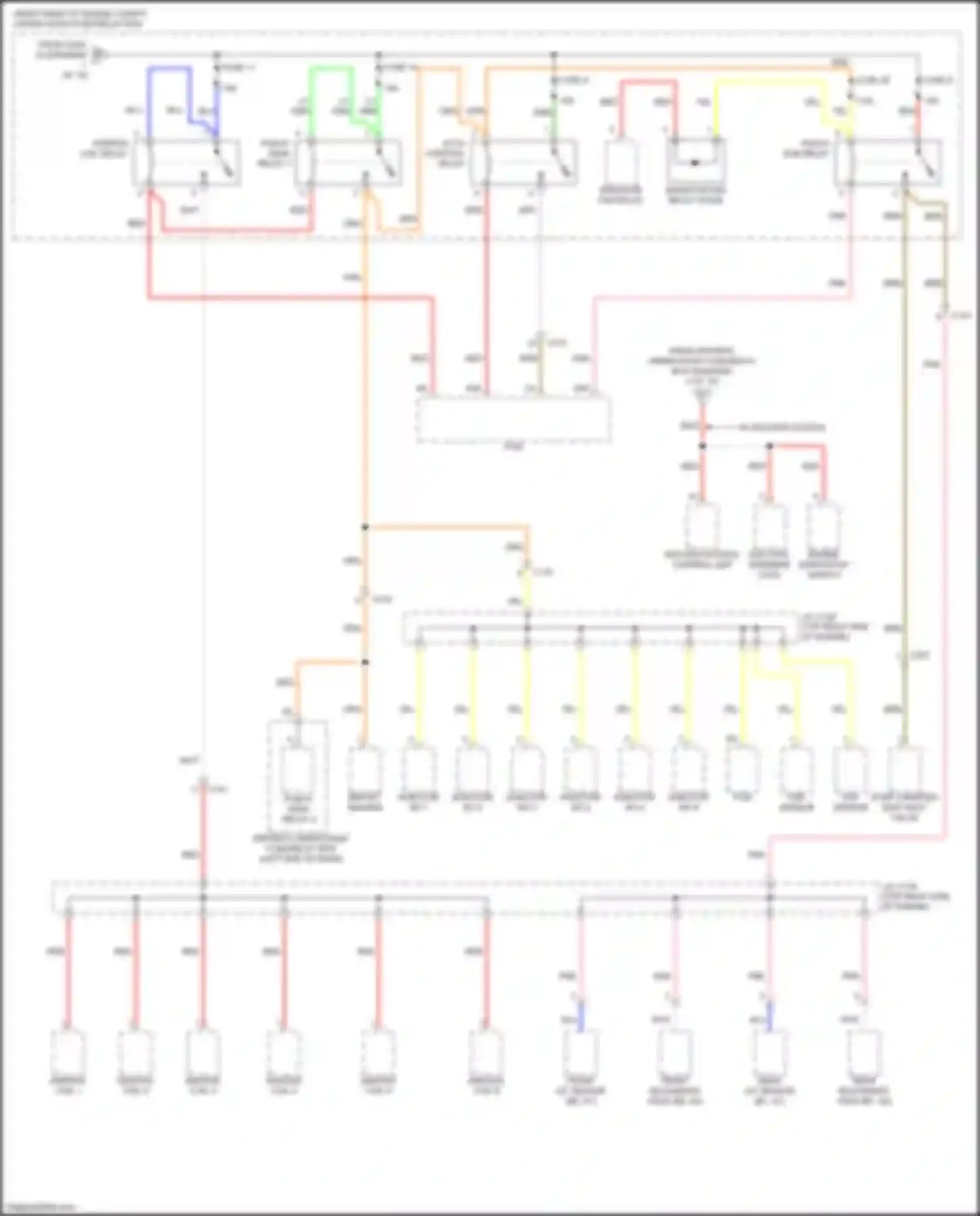

Power distribution circuit (9 of 10)
BLU WIRE
BRN WIRE
CKP SENSOR
CMP SENSOR
DRIVER'S UNDER-DASH FUSE/RELAY BOX
ELECTRIC STEERING LOCK
ENGINE START/STOP SWITCH
ETCS CONTROL RELAY
EVAP CANISTER VENT SHUT VALVE
FROM DRIVER'S UNDER-DASH FUSE/RELAY BOX (DIAGRAM 4 OF 10)
FROM FUSE 15 (DIAGRAM 1 OF 10)
FUSE 10
FUSE 11
FUSE 28
FUSE 8
FUSE 9
GRN WIRE
GRY WIRE
IGNITION COIL 1
IGNITION COIL 2
IGNITION COIL 3
IGNITION COIL 4
IGNITION COIL 5
IGNITION COIL 6
IGNITION COIL RELAY
INJECTOR NO 1
INJECTOR NO 2
INJECTOR NO 5
INJECTOR NO 6
INJECTOR NO. 3
INJECTOR NO. 4
KEYLESS ACCESS CONTROL UNIT
LT LT
MAF/IAT SENSOR
ORG/ WIRE
PCM
PGM-FI MAIN RELAY 1
PGM-FI MAIN RELAY 2
PGM-FI SUB- RELAY
PNK WIRE
RADIATOR FAN RELAY
RADIATOR FAN RELAY DIODE
RED WIRE
W/ KEYLESS ACCESS
WHT WIRE
YEL WIRE

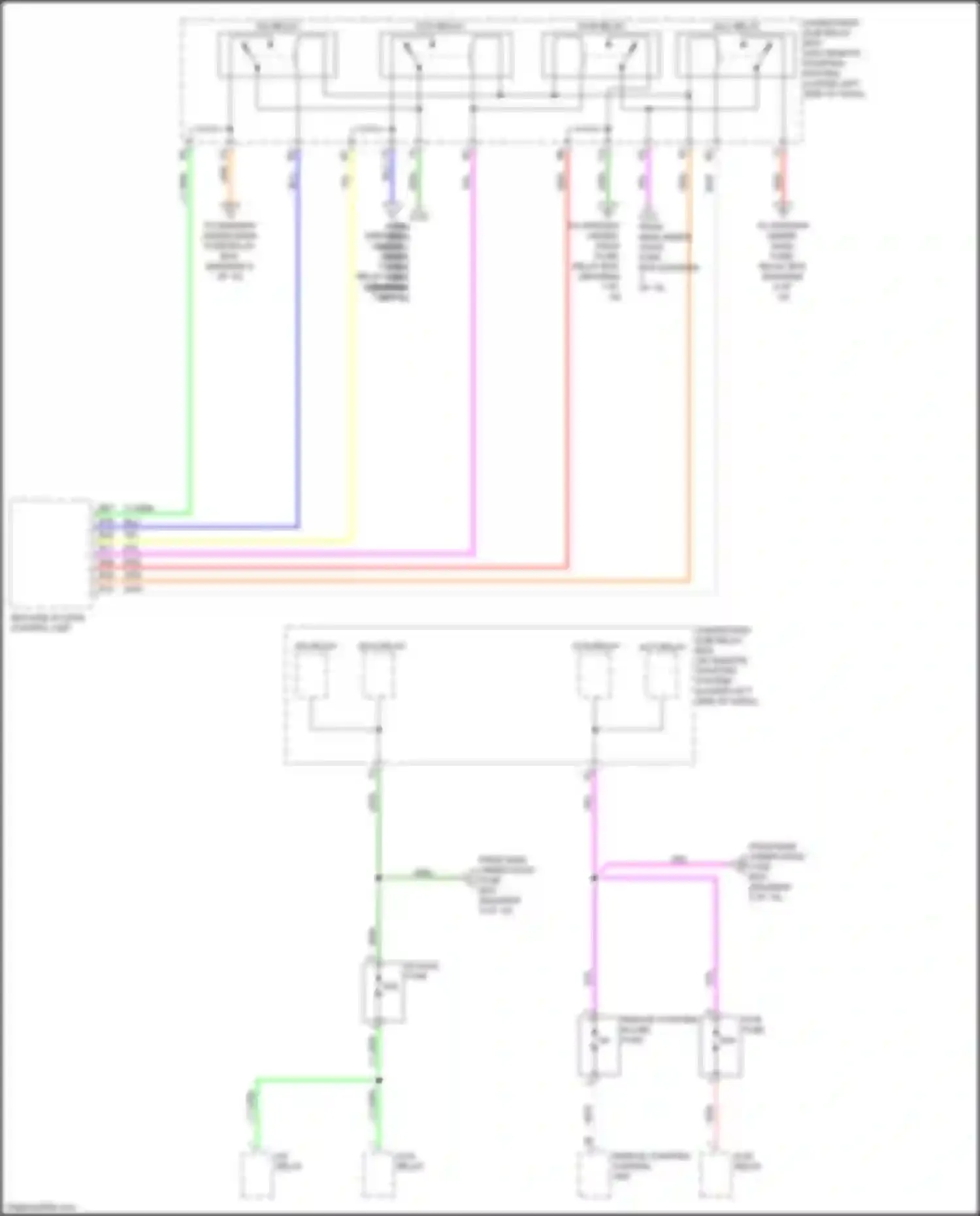

Power distribution circuit (10 of 10)
ACC RELAY
BLU WIRE
FROM MAIN UNDER-HOOD FUSE BOX (DIAGRAM 3 OF 10)
GRN WIRE
KEYLESS ACCESS CONTROL UNIT
LT GRN WIRE
ORG/ WIRE
PNK WIRE
PPL
RED WIRE
REMOTE STARTING CONTROL UNIT
REMOTE STARTING IN-LINE FUSE
TO DRIVER'S UNDER- DASH FUSE/ RELAY BOX (DIAGRAM 5 OF 10)
TO DRIVER'S UNDER- DASH FUSE/ RELAY BOX (DIAGRAM 7 OF 10)
TO DRIVER'S UNDER-DASH FUSE/RELAY BOX (DIAGRAM 5 OF 10)
UNDER-DASH SUB-RELAY BOX
WHT WIRE
YEL WIRE
