GMC Yukon V (2020-2024) blu/brn Wiring diagrams

This page contains all the electrical diagrams for the component. blu/brn, in which he is found in the car GMC Yukon V (2020-2024). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram blu/brn (13 of 18)

3.0L TURBO DIESEL 6.2L, 5.3L A/C COMPRESSOR CLUTCH RELAY CONTROL A/C REFRIGERANT PRESSURE SENS SIG AMBIENT AIR TEMPERATURE SENSOR SIGNAL BATTERY POSITIVE VOLTAGE BLK WIRE BLK/GRN WIRE BLK/WHT WIRE BLK/YEL WIRE BLU WIRE BLU/BLK WIRE BLU/BRN WIRE BLU/GRY WIRE BLU/WHT WIRE BLU/YEL WIRE BRN WIRE CHARGE AIR COOLER IN TEMP SENS LW REF CHARGE AIR COOLER INLET TEMP SENS SIG CHARGE AIR COOLER OUT TEMP SENS LW REF CHARGE AIR COOLER OUTLET TEMP SENS SIG COMPUTER DATA LINES SYSTEM COOLANT DIVERTER VALVE ACTUATOR CTRL CLOSE COOLANT DIVERTER VALVE ACTUATOR CTRL OPEN COOLANT DIVERTER VALVE POSITION SIGNAL COOLANT FLOW CONTROL ACTUATOR CONTROL CLOSE COOLANT FLOW CONTROL ACTUATOR CONTROL OPEN COOLANT FLOW CONTROL VALVE POSITION SIGNAL COOLANT TEMP SENS 2 SIG DRIVER INFORMATION CENTER DISPLAY ENGINE BLOCK COOLANT TEMP SIG ENGINE CONTROL MODULE ENGINE CONTROL MODULE GROUND ENGINE CONTROL SENS LOW REF 1 ENGINE CONTROL SENSORS LOW REF 2 ENGINE CONTROL VEHICLE SENSORS 5 VOLT REF 1 ENGINE CONTROLS SYSTEM ENGINE COOLANT TEMPERATURE IND ENGINE INLET COOLANT TEMP SIG ENGINE INLET COOLANT TEMPERATURE SIGNAL ENGINE OUTLET COOLANT TEMP SIG ENGINE WIRING HARNESS JUNCTION BLOCK ENGINE WTR CHARGE AIR COOLANT TEMP SIG GRN WIRE GRY WIRE GRY/BLU WIRE GRY/BRN WIRE GRY/VIO WIRE HOT AT ALL TIMES HOT W/ IGNITION MAIN RELAY ENERGIZED INSTRUMENT PANEL CLUSTER CONTROL MODULE LOGIC PVT SERIAL DATA POWERTRAIN CAN BUS (-) SERIAL DATA RED/BRN WIRE VIO WIRE VIO/WHT WIRE WHT WIRE WHT/GRY WIRE WHT/RED WIRE YEL/BLK WIRE YEL/BLU WIRE

Go to component -> Automatic a/c circuit (7 of 7) -> BLU/BRN WIRE

Wiring diagram blu/brn (14 of 18)

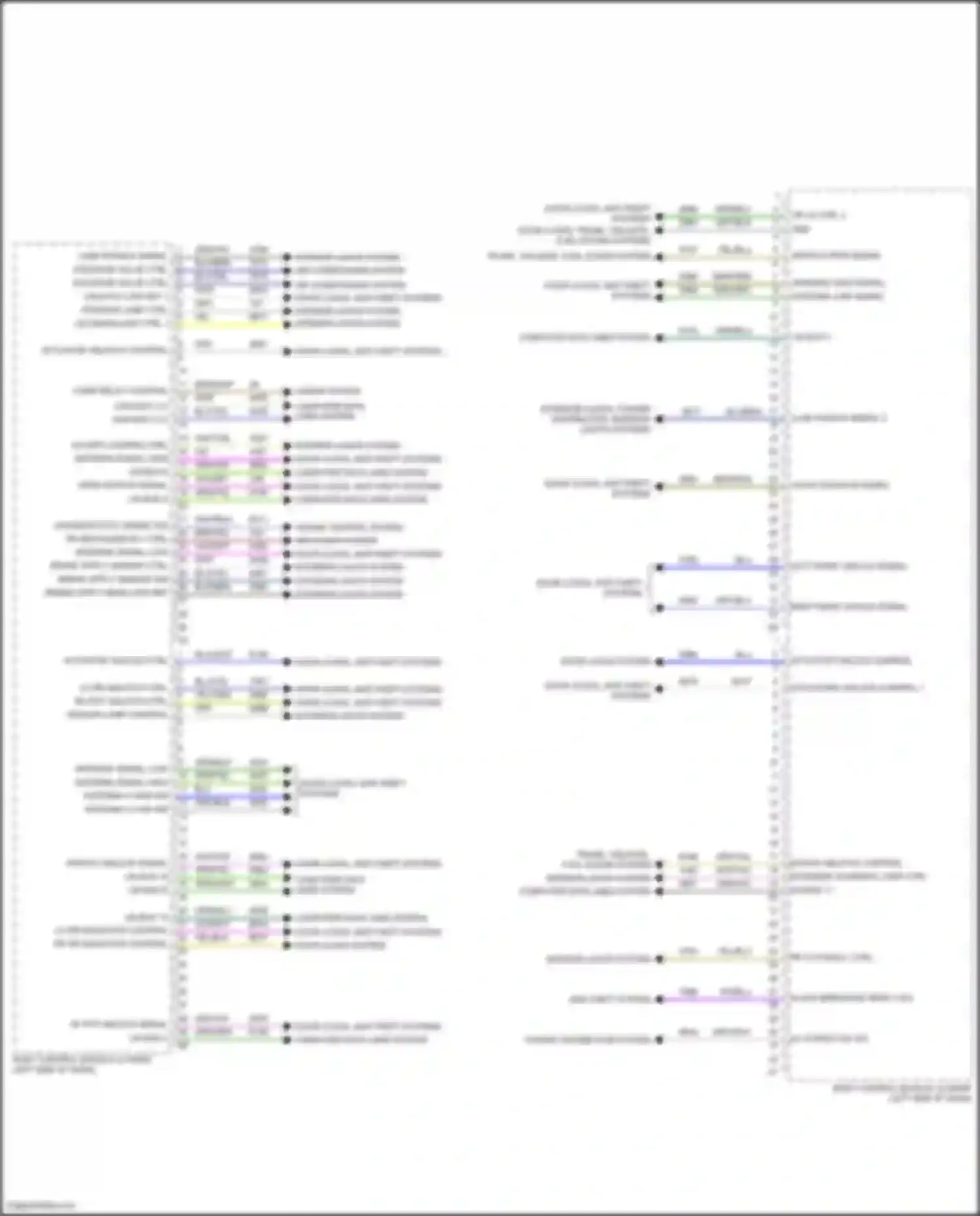

AC POWER SW SIG ACCENT LIGHTING CTRL ACTUATOR UNLATCH CONTROL ACTUATOR UNLOCK CONTROL ACTUATOR UNLOCK CTRL ACTUATORS UNLOCK CONTROL 1 AIR CONDITIONING SYSTEM AJAR SWITCH SIGNAL 2 ANTENNA 2 HIGH SIG ANTENNA 2 LOW SIG ANTENNA HIGH SIGNAL ANTENNA LOW SIGNAL ANTENNA SIGNAL HIGH ANTENNA SIGNAL LOW ANTI-THEFT SYSTEM BLK/BRN WIRE BLU WIRE BLU/BRN WIRE BLU/WHT WIRE BLU/YEL WIRE BODY CONTROL MODULE (LOWER LEFT SIDE OF DASH) BRAKE APPLY SENS LOW REF BRAKE APPLY SENSOR CTRL BRAKE APPLY SENSOR SIG BRN/GRN WIRE BRN/VIO WIRE BRN/WHT WIRE CAN BUS (+) 2 COMPUTER DATA LINES SYSTEM CRUISE CONTROL SYSTEM CRUISE/ETC/TCC BRAKE SIG DEFOGGER SYSTEM DOOR LOCKS SYSTEM DOOR LOCKS, ANTI-THEFT SYSTEMS DOOR LOCKS, TRUNK, TAILGATE, FUEL DOORS SYSTEMS DR LK CTRL 2 EXTERIOR COURTESY LAMP CTRL EXTERIOR LIGHTS, POWER DISTRIBUTION, INTERIOR LIGHTS SYSTEMS GLASS BREAKAGE SENS 2 SIG GRN/BLK WIRE GRN/BLU WIRE GRN/GRY WIRE GRN/VIO WIRE GRN/WHT WIRE GRN/YEL WIRE GRY WIRE GRY/BLK WIRE GRY/BLU WIRE GRY/VIO WIRE GRY/WHT WIRE GRY/YEL WIRE HOOD STATUS B SIGNAL HORN RELAY CONTROL HORNS SYSTEM INTERIOR LAMP CTRL LAMP ENABLE SIGNAL LED BACKLIGHT CTRL 1 LEFT FRONT UNLOCK SIGNAL LH RR INDICATOR CONTROL LH RR UNLATCH CTRL LIN BUS 10 LIN BUS 11 LIN BUS 16 LIN BUS 2 LIN BUS 3 LIN BUS 4 LIN BUS 8 LIN BUS 9 MOTOR UNLATCH CONTROL OPEN SWITCH SIGNAL POWER DISTRIBUTION SYSTEM RH FRT UNLATCH CTRL RIGHT REAR UNLOCK SIGNAL RR DEFOGGER RLY CTRL RR FOOTWELL CTRL RR RR INDICATOR CONTROL RT FRT UNLOCK SIGNAL SENSOR LAMP CONTROL SOLENOID VALVE CTRL SWITCH OPEN SIGNAL SWITCH UNLOCK SIGNAL TRUNK, TAILGATE, FUEL DOORS SYSTEM UNLATCH LOW REF 1 VIO WIRE VIO/BLU WIRE VIO/GRY WIRE VIO/WHT WIRE WHT WIRE WHT/BLU WIRE WHT/VIO WIRE WHT/YEL WIRE YEL WIRE YEL/BLK WIRE YEL/BLU WIRE YEL/GRN WIRE

Go to component -> Body control modules circuit (2 of 2) -> BLU/BRN WIRE

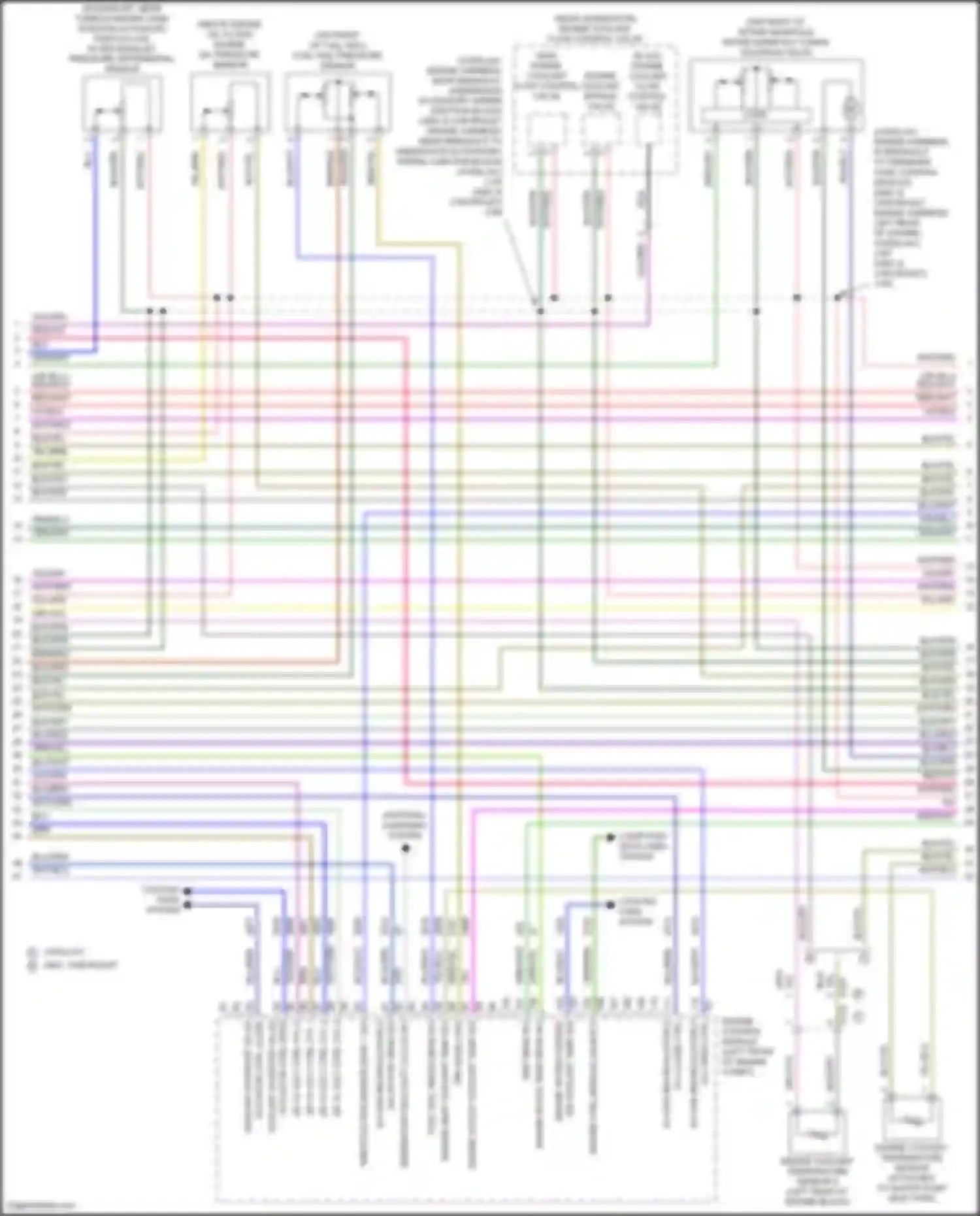

Wiring diagram blu/brn (18 of 18)

Go to component -> Wiring diagram engine performance 3.0l vin t (5 of 9) -> BLU/BRN WIRE
