Wiring diagram engine performance 6.0l diesel for Ford Pickup F350 Super Duty (1999-2012)

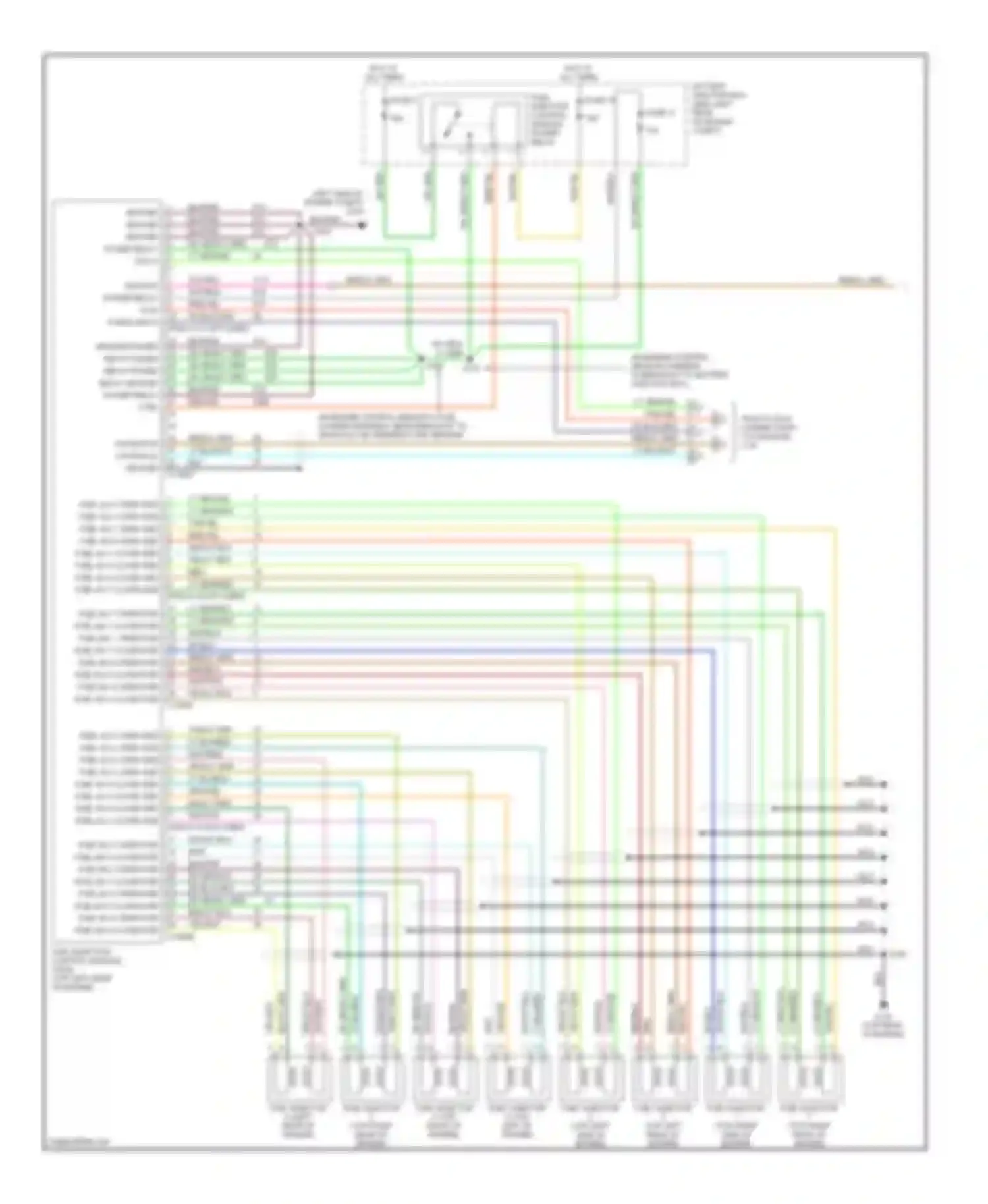

Wiring diagram engine performance 6.0l diesel (1 of 5)
BATTERY JUNCTION BOX (BJB) (LEFT REAR OF ENGINE COMPT)
BLK WIRE
BLK/LT GRN WIRE
BLK/PNK WIRE
BRN WIRE
DK BLU WIRE
DK BLU/ORG WIRE
DK GRN WIRE
DK GRN/LT GRN WIRE
DK GRN/VIO WIRE
FICM TO PCM CONNECTIONS (TO DIAGRAM 5 OF 5)
FUEL INJECTION CONTROL MODULE (FICM) (TOP LEFT REAR OF ENGINE)
FUEL INJECTOR 1 (TOP RIGHT SIDE OF ENGINE)
FUEL INJECTOR 2 (TOP LEFT OF ENGINE)
FUEL INJECTOR 3 (TOP RIGHT OF ENGINE)
FUEL INJECTOR 4 (TOP LEFT SIDE OF ENGINE)
FUEL INJECTOR 5 (TOP RIGHT REAR OF ENGINE)
FUEL INJECTOR 6 (TOP LEFT REAR OF ENGINE)
FUEL INJECTOR 7 (TOP RIGHT REAR OF ENGINE)
FUEL INJECTOR 8 (LEFT REAR OF ENGINE)
FUEL INJECTOR CONTROL MODULE POWER RELAY
FUSE 15
FUSE 18
FUSE 5
GROUND
GROUND POWER RELAY POWER RELAY POWER RELAY GROUND POWER RELAY CTRL
HOT AT ALL TIMES
IGNITION POWER RELAY PCM COMM CMP-O
LT BLU/BLK WIRE
LT BLU/RED WIRE
LT BLU/WHT WIRE
LT GRN WIRE
LT GRN/BLK WIRE
LT GRN/ORG WIRE
LT GRN/RED WIRE
LT GRN/WHT WIRE
LT GRN/YEL WIRE
NCA WIRE
ORG/LT BLU WIRE
ORG/LT GRN WIRE
ORG/YEL WIRE
PNK/YEL WIRE
RED/BLK WIRE
RED/LT BLU WIRE
RED/LT GRN WIRE
RED/YEL WIRE
TAN/LT GRN WIRE
TAN/YEL WIRE
VIO/ORG WIRE
WHT WIRE
WHT/BLK WIRE
WHT/LT BLU WIRE
WHT/PNK WIRE
WHT/RED WIRE
WHT/VIO WIRE
YEL/LT GRN WIRE
YEL/WHT WIRE

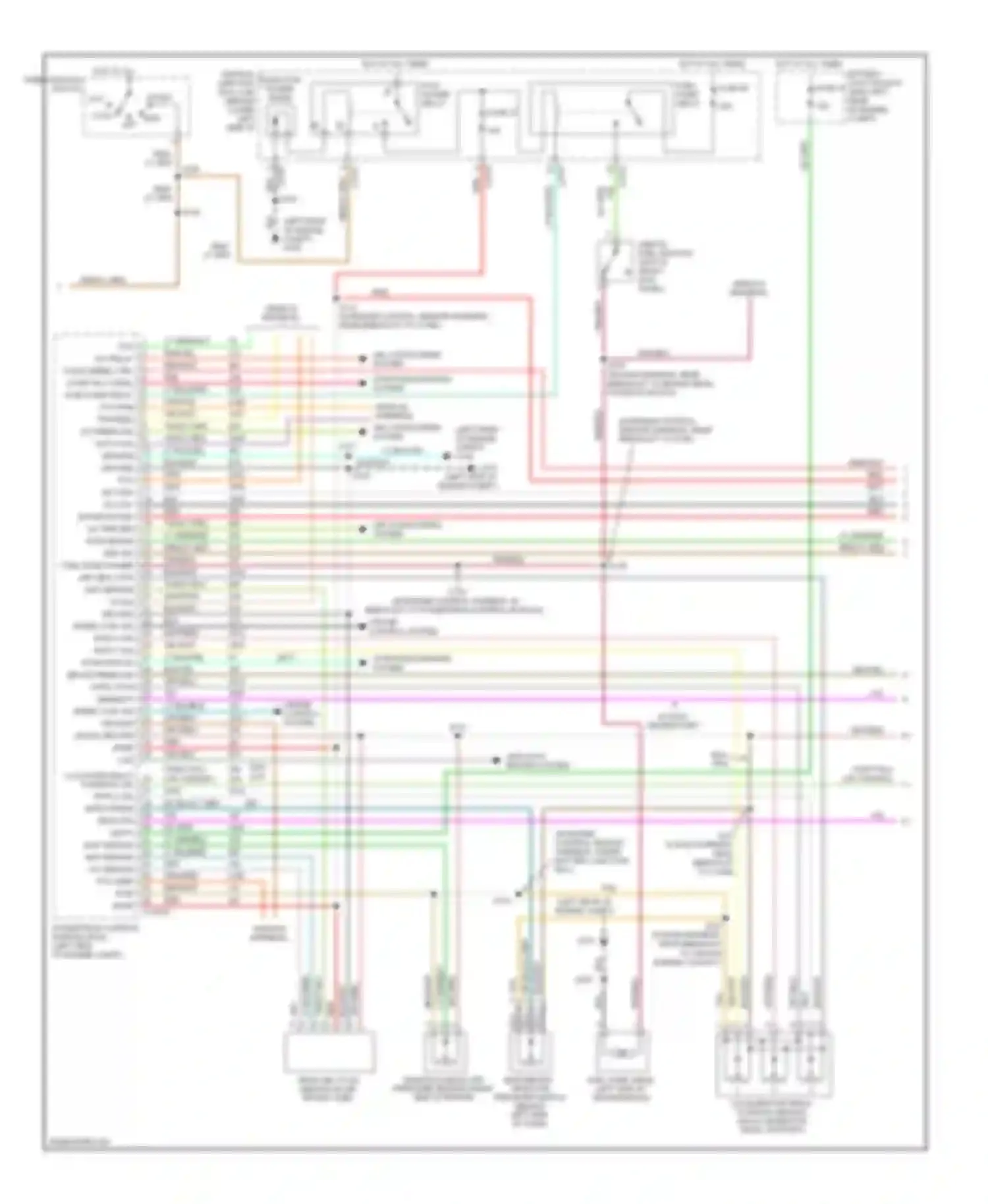

Wiring diagram engine performance 6.0l diesel (2 of 5)
ACCELERATOR PEDAL POSITION SENSOR (ON ACCELERATOR PEDAL SUPPORT)
AIR CONDITIONING SYSTEM
AIR CONDITIONING SYSTEM (LEFT REAR OF ENGINE COMPT)
ANTI-LOCK BRAKES SYSTEM
BAROMETRIC ABSOLUTE PRESSURE SWITCH (BEHIND LEFT SIDE OF DASH)
BATTERY JUNCTION BOX (BJB) (LEFT REAR OF ENGINE COMPT)
BLK WIRE
BLK/ORG WIRE
BLK/WHT WIRE
BLK/YEL WIRE
BRN/WHT WIRE
CENTRAL JUNCTION BOX (CJB) (BEHIND LOWER LEFT SIDE OF DASH) PCM POWER DIODE
CRUISE CONTROL SYSTEM
DK BLU/LT GRN WIRE
DK GRN WIRE
ENDS IN HARNESS
FUEL PUMP (NEAR LEFT SIDE OF TRANSMISSION)
FUEL PUMP RELAY FUSE 40
FUSE 10
FUSE 22
GRY WIRE
GRY/BLK WIRE
GRY/RED WIRE
HOT AT ALL TIMES
HOT AT ALL TIMES IGNITION SWITCH
INERTIA FUEL SHUTOFF SWITCH (RIGHT KICK PANEL)
LOCK OFF
LT BLU/BLK WIRE
LT BLU/ORG WIRE
LT BLU/RED WIRE
LT BLU/YEL WIRE
LT GRN WIRE
LT GRN/BLK WIRE
LT GRN/RED WIRE
LT GRN/WHT WIRE
M/T
MANIFOLD ABSOLUTE PRESSURE SENSOR (RIGHT SIDE OF ENGINE)
MASS AIR- FLOW SENSOR (IN AIR INTAKE TUBE)
NCA WIRE
ORG/ WIRE
ORG/BLK WIRE
ORG/RED WIRE
ORG/YEL WIRE
PCM POWER RELAY
PNK WIRE
PNK/BLK WIRE
PNK/YEL WIRE
POWERTRAIN CONTROL MODULE (PCM) (LEFT SIDE OF ENGINE COMPT)
RED WIRE
RED/LT GRN WIRE
RED/WHT WIRE
RUN WIRE
SLIDING CONTACT
STARTING/CHARGING SYSTEM
TAN WIRE
TAN/LT BLU WIRE
TAN/LT GRN WIRE
VIO WIRE
VIO/LT GRN WIRE
W/ DUAL GENERATORS
WHT WIRE
WHT/ORG WIRE
WHT/RED WIRE
YEL DK GRN/ WIRE
YEL/WHT WIRE

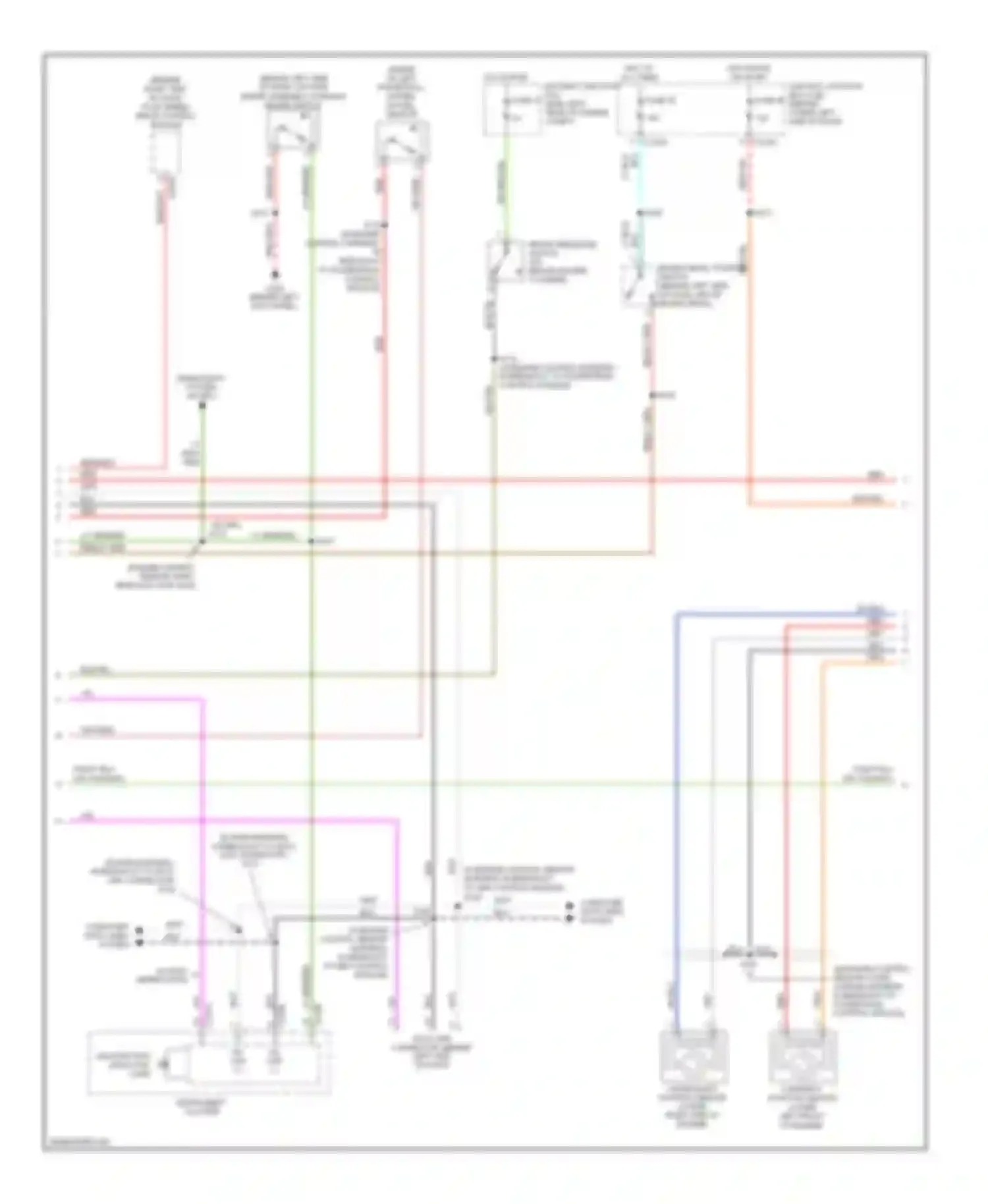

Wiring diagram engine performance 6.0l diesel (3 of 5)
BATTERY JUNCTION BOX (BJB) (LEFT REAR OF ENGINE COMPT)
BLK LT BLU/ WIRE
BLK WIRE
BLK/YEL WIRE
BRAKE PEDAL POSITION SWITCH (BEHIND LEFT SIDE OF DASH, ABOVE BRAKE PEDAL)
BRAKE PRESSURE SWITCH (ON BRAKE MASTER CYLINDER)
BREAKOUT TO POWERTRAIN CONTROL MODULE)
CAMSHAFT POSITION SENSOR (LOWER LEFT FRONT OF ENGINE)
CENTRAL JUNCTION BOX (CJB) (BEHIND LOWER LEFT SIDE OF DASH)
COMPUTER DATA LINES SYSTEM
CRANKSHAFT POSITION SENSOR (LOWER RIGHT SIDE OF ENGINE)
DATA LINK CONNECTOR (BEHIND LEFT SIDE OF DASH)
DK BLU WIRE
DK GRN/YEL WIRE
FUSE 12
FUSE 34
FUSE 45
GRN WIRE
GRY WIRE
GRY/RED WIRE
HEADLIGHTS SYSTEM (W/ DRL)
HOT AT ALL TIMES
HOT IN RUN
HOT IN RUN OR START
HS HS CAN+ CAN-
INSTRUMENT CLUSTER
LT BLU WIRE
LT GRN/RED WIRE
MALFUNCTION INDICATOR LAMP
NCA WIRE
ORG/ WIRE
PNK/ORG WIRE
RED WIRE
RED/LT GRN WIRE
RED/WHT WIRE
RED/YEL WIRE
TAN/LT BLU WIRE
VIO WIRE
W/ DRL
W/ DUAL GENERATORS
WHT WIRE
Wiring diagram engine performance 6.0l diesel (4 of 5)
A/T
BLK WIRE
BLK/LT GRN WIRE
BLK/WHT WIRE
BRN/ORG WIRE
CENTRAL JUNCTION BOX (CJB) (BEHIND LOWER LEFT SIDE OF DASH)
CLUTCH PEDAL POSITION SWITCH
DK BLU WIRE
DK BLU/WHT WIRE
DK BLU/YEL WIRE
DK GRN/WHT WIRE
FUSE 24
GRY WIRE
GRY/ORG WIRE
HOT IN RUN
INTERMEDIATE SHAFT SPEED SENSOR
ISS SIG
LT BLU/YEL WIRE
M/T
NCA WIRE
ORG/ WIRE
ORG/BLK WIRE
ORG/WHT WIRE
ORG/YEL WIRE
OSS SIG
OUTPUT SHAFT SPEED SENSOR (TOP OF TRANSMISSION EXTENSION HOUSING)
PC SOL PWR
PC-A SOL
PNK/BLK WIRE
PNK/WHT WIRE
POWERTRAIN CONTROL MODULE (LEFT SIDE OF ENGINE COMPT)
PRESSURE CONTROL (PC-A) SOLENOID
RED WIRE
RED/YEL WIRE
REF VOLT
REV LMP CTRL
REVERSING LAMP RELAY
SHIFT SOLENOID PRESSURE CONTROL A (SSPC-A)
SHIFT SOLENOID PRESSURE CONTROL B (SSPC-B)
SHIFT SOLENOID PRESSURE CONTROL C (SSPC-C)
SHIFT SOLENOID PRESSURE CONTROL D (SSPC-D)
SHIFT SOLENOID PRESSURE CONTROL E (SSPC-E)
SIG RTN
SPEED SENSOR ASSEMBLY (TOP LEFT SIDE OF TRANSMISSION)
SSPC-A CRL
SSPC-B CTRL
SSPC-C CRL
SSPC-D CTRL
SSPC-E CTRL
TAN/LT BLU WIRE
TAN/WHT WIRE
TCC SOL. CTRL
TFT SENS SIG
TORQSHIFT TRANSMISSION
TORQUE CONVERTER CLUTCH SOLENOID
TOW/HAUL SWITCH
TR-P SIG
TRANSMISSION FLUID TEMPERATURE SENSOR
TRANSMISSION RANGE SENSOR ASSEMBLY (TR-P)
TSS SIG
TURBINE SHAFT SPEED SENSOR
VIO/ORG WIRE
VIO/YEL WIRE
WHT/VIO WIRE
YEL/LT GRN WIRE
YEL/WHT WIRE
Wiring diagram engine performance 6.0l diesel (5 of 5)
1 2 3 4 5 6 7 8 9 GLOW PLUG 5 GLOW PLUG 7 BATTERY
1 2 3 4 5 6 7 8 9 GLOW PLUG 6 GLOW PLUG 8 BATTERY
BLK WIRE
BLK/LT BLU WIRE
BLK/ORG WIRE
BLK/PNK WIRE
BRN/LT GRN WIRE
BRN/PNK WIRE
BRN/WHT WIRE
CKP SENSOR GROUND CMP SENSOR EOT SENSOR MAT SENSOR FAN CLUTCH
COOLING FAN EGR VALVE
COOLING FANS SYSTEM
DK BLU WIRE
DK BLU/LT GRN WIRE
DK BLU/ORG WIRE
DK BLU/WHT WIRE
DK GRN/WHT WIRE
EBP SENSOR FICM COMM ICP SENSOR CKP SENSOR CMP SENSOR COOLANT TEMP EGR VALVE
EGR VALVE ACTUATOR (TOP OF ENGINE)
ENGINE COOLANT TEMPERATURE SENSOR (FRONT OF ENGINE)
ENGINE OIL TEMPERATURE SENSOR (TOP RIGHT OF ENGINE)
FAN CLUTCH
FICM DELIVERY FICM CYL ID
FICM TO PCM CONNECTIONS (FROM DIAGRAM 1 OF 5)
GLOW PLUG
GLOW PLUG 1 GLOW PLUG 3 PLUG RLY PLUG RLY
GLOW PLUG 2 GLOW PLUG 4
GRY WIRE
GRY/RED WIRE
HOT AT ALL TIMES FUSIBLE LINK F (12 GA- FUSIBLE LINK G (12 GA-
LEFT GLOW PLUG BANK
LT BLU/ORG WIRE
LT BLU/WHT WIRE
LT GRN/RED WIRE
LT GRN/YEL WIRE
MANIFOLD AIR TEMPERATURE SENSOR (TOP LEFT FRONT OF ENGINE)
NCA WIRE
NOT USED NOT USED
ORG/ WIRE
PCM PWR RLY
PNK/LT GRN WIRE
PNK/YEL WIRE
POWERTRAIN CONTROL MODULE (PCM) (LEFT SIDE OF ENGINE COMPT)
RED WIRE
RED/LT BLU WIRE
RED/LT GRN WIRE
RED/ORG WIRE
RED/WHT WIRE
REF VOLTAGE
RIGHT GLOW PLUG BANK
SECONDARY GENERATOR GENERATOR
SIGNAL RETURN
TURBO ACT TURBO ACT
VARIABLE GEOMETRIC TURBO ACTUATOR
VIO/LT BLU WIRE
VIO/ORG WIRE
W/ DUAL GENERATORS
WHT/LT GRN WIRE
WHT/PNK WIRE
WHT/YEL WIRE
YEL WIRE
YEL/RED WIRE
YEL/WHT WIRE
