Ford Econoline E150 (1997-2012) red/pnk Wiring diagrams

This page contains all the electrical diagrams for the component. red/pnk, in which he is found in the car Ford Econoline E150 (1997-2012). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

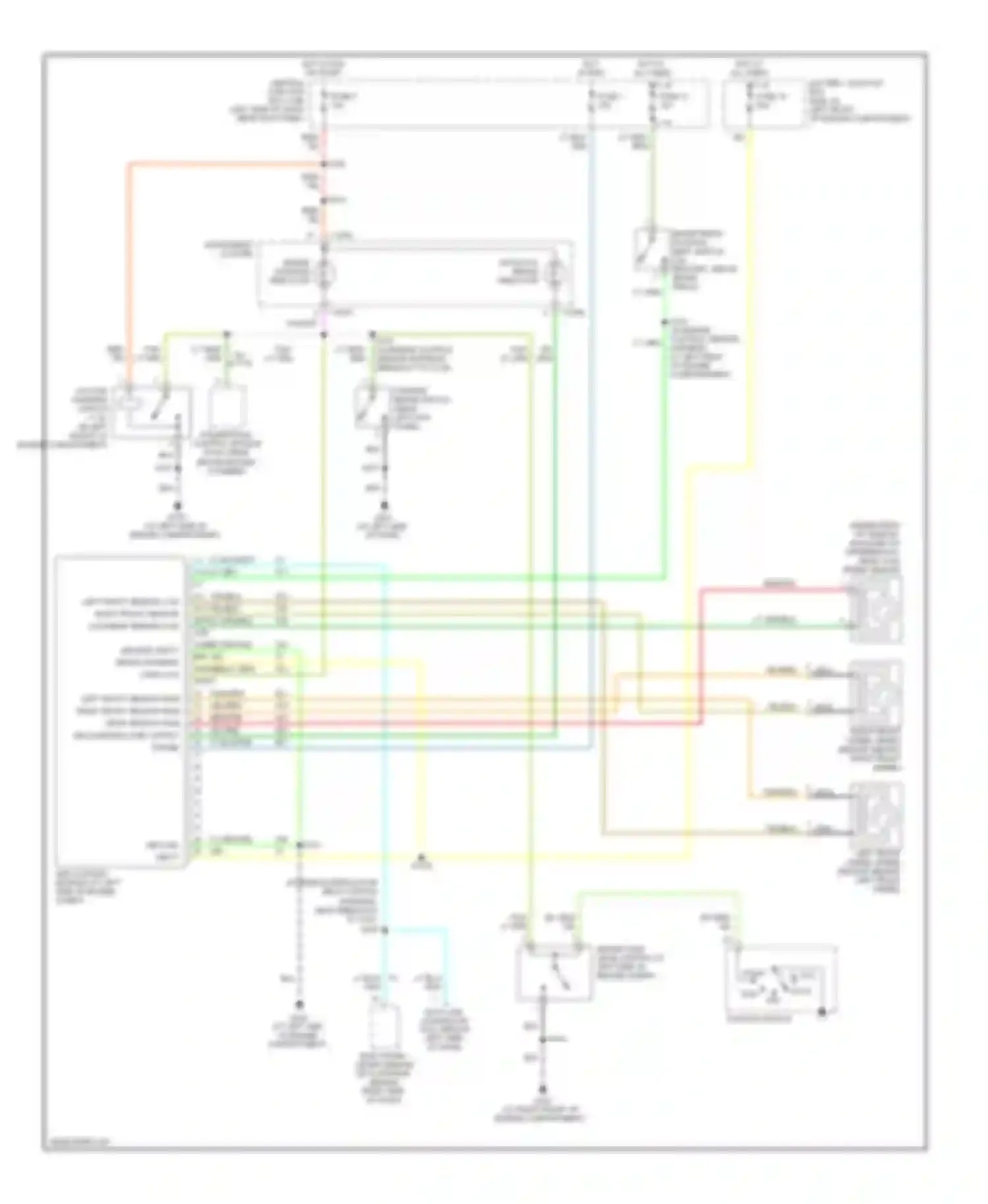

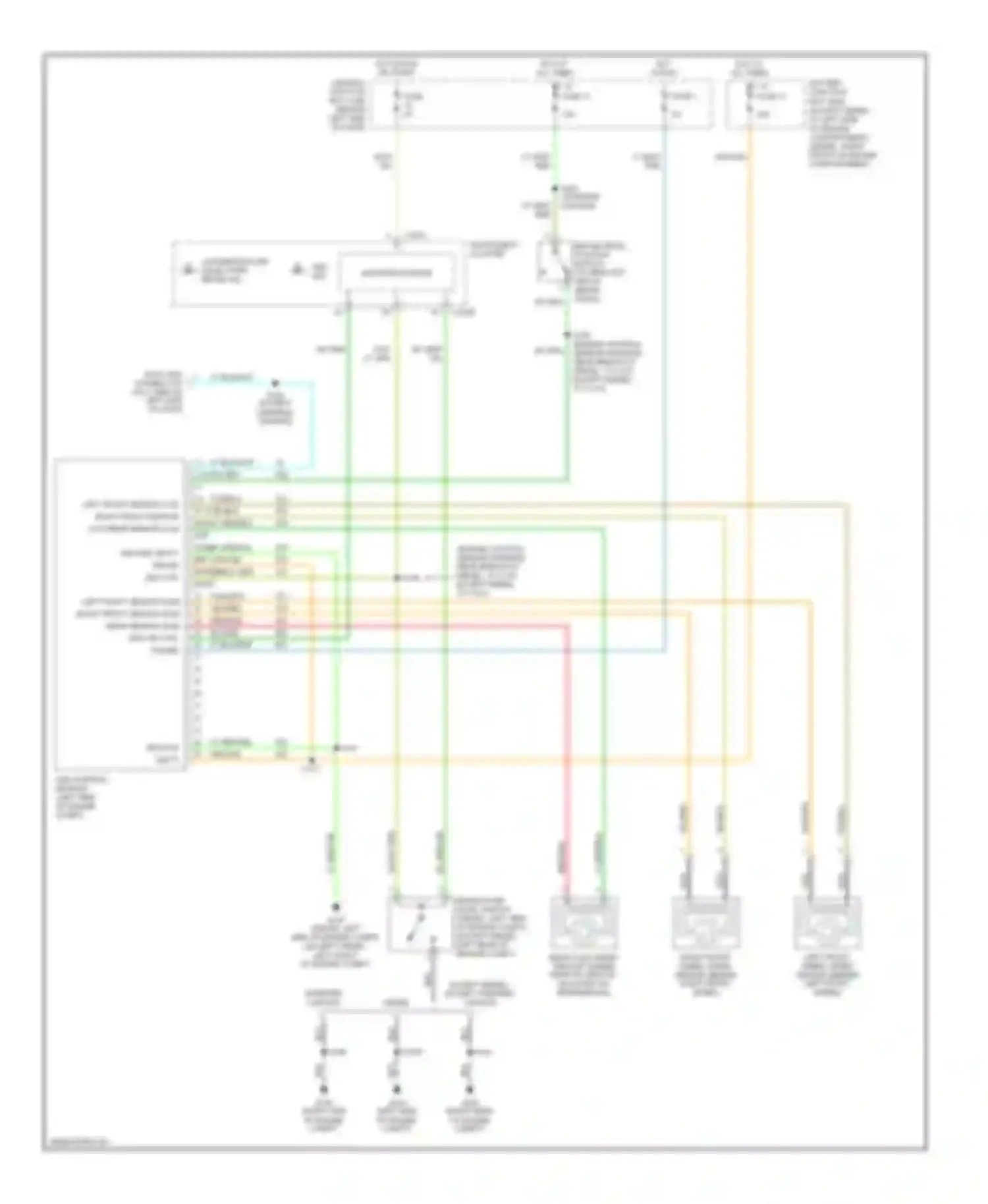

Wiring diagram red/pnk (13 of 31)

ABS CONTROL MODULE (AT LEFT SIDE OF ENGINE COMPARTMENT) AIR BAG BRACKET (RIGHT SIDE DASH PANEL) AIR BAG IND AIR BAG INDICATOR AIR BAG SLIDING CONTACT BATTERY BLK WIRE BLK/LT BLU WIRE BLK/YEL WIRE BLU WIRE BRN WIRE CENTRAL JUNCTION BOX (CJB) (LEFT SIDE OF DASH, NEAR KICK PANEL) CRASH SENSOR + DATA LINK CONNECTOR (DLC) (PARTIAL) (BELOW LEFT SIDE OF DASH) DOOR OPEN INPUT 1 1 14 15 PASS AIR BAG DRIVER AIR BAG 16 17 DRIVER AIR BAG IGNITION 2 3 DRIVER AIR BAG UNIT DRIVER DOOR OPEN INPUT DRIVER SAFETY BELT RETRACTOR PRETENSIONER (UNDER DRIVER SEAT) ELECTRONIC CRASH SENSOR (ECS) MODULE (BEHIND RIGHT SIDE OF DASH) FORWARD CRASH SENSOR (IN FRONT CENTER OF ENGINE COMPARTMENT, BEHIND GRILLE) FUSE 214 FUSE 219 FUSE 238 FUSE 24 GROUND GRY WIRE GRY/ORG WIRE GRY/WHT WIRE HOT AT ALL TIMES HOT IN HOT IN RUN OR START INSTRUMENT CLUSTER ISO BUS ISO BUS PNK AIR BAG BRACKET GROUND WIRE LEFT FRONT DOOR AJAR SWITCH (LEFT ROCKER PANEL) LT BLU WIRE LT BLU/ORG WIRE LT BLU/WHT WIRE LT GRN WIRE LT GRN/BLK WIRE LT GRN/RED WIRE LT PNK WIRE NCA WIRE ORG/ WIRE PASSENGER AIR BAG MODULE PASSENGER SAFETY BELT RETRACTOR PRETENSIONER (UNDER PASSENGER SEAT) PNK (RIGHT SIDE DASH PANEL) WIRE PNK WIRE PNK/BLK WIRE PNK/WHT WIRE PRETEN FEED PRETEN RETURN PASS AIR BAG PRETEN RETURN PRETEN FEED PRETENSIONER FEED PRETENSIONER FEED PRETENSIONER RETURN PRETENSIONER RETURN RED WIRE RED/PNK WIRE RED/WHT WIRE RUN WIRE SAFETY BELT BUCKLE SW INPUT SAFETY BELT BUCKLE SWITCH INPUT SHORTING BAR VIO WIRE VIO/ORG WIRE WARNING BUZZER/ CHIME MODULE (BEHIND CENTER OF DASH) WHT WIRE YEL WIRE YEL/BLK WIRE YEL/RED WIRE

Go to component -> Supplemental restraint circuit -> RED/PNK WIRE

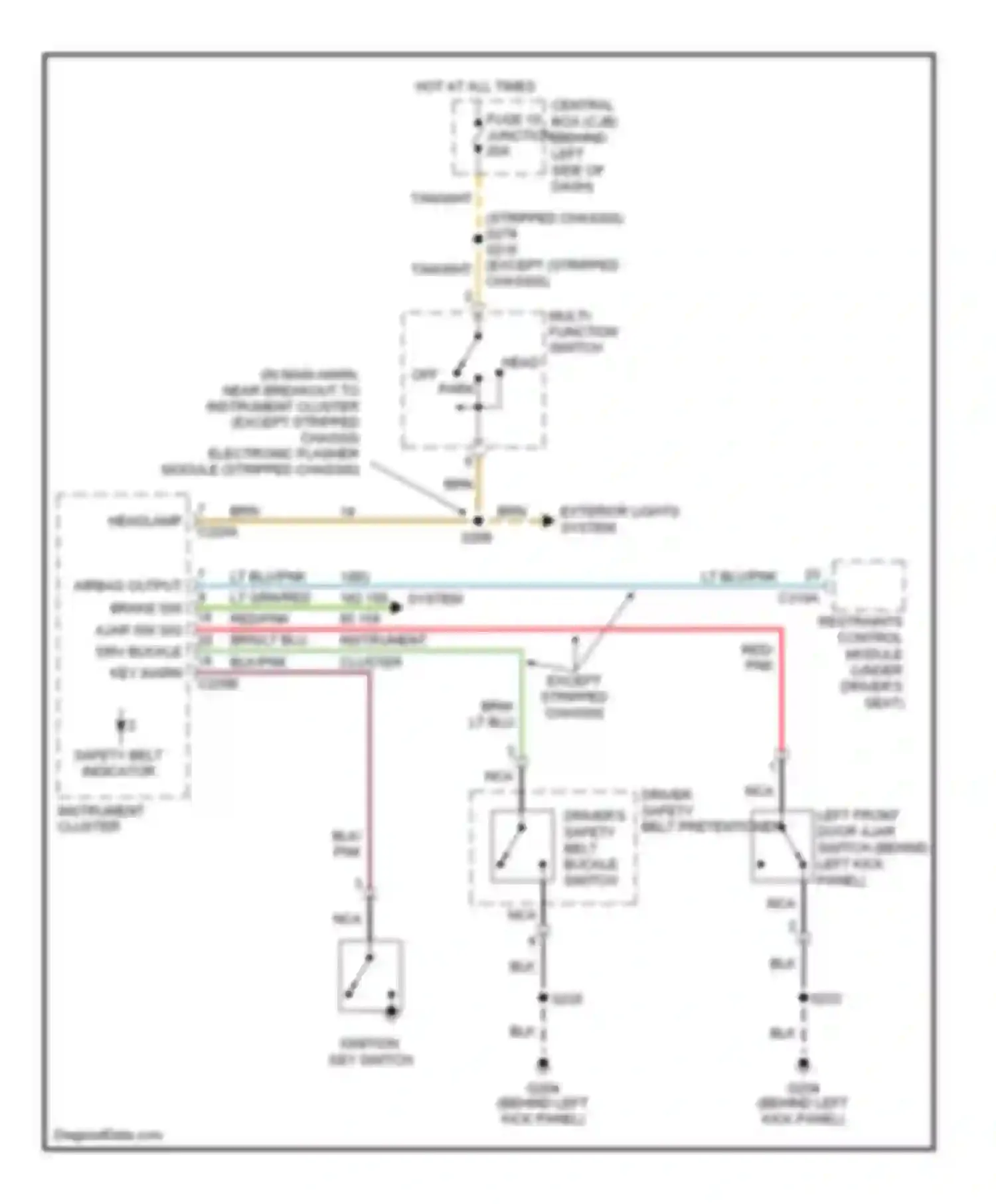

Wiring diagram red/pnk (18 of 31)

240 OHMS A/C SYSTEM BLK WIRE BLK/WHT WIRE BRAKE PEDAL POSITION SWITCH BRN/LT BLU WIRE BRN/LT GRN WIRE BRN/WHT WIRE BRN/YEL WIRE CAMSHAFT POSITION SENSOR (ON FRONT CENTER OF ENGINE) CENTRAL JUNCTION BOX (BELOW LEFT SIDE OF DASH, NEAR LEFT KICK PANEL) DIGITAL TRANSMISSION RANGE (DTR) SENSOR (LEFT SIDE OF TRANSMISSION) DK BLU/YEL WIRE DK GRN WIRE DK GRN/VIO WIRE DPFE INPUT CHT INPUT CANISTER VENT VSS (+) A/C RLY CNTRL EVAPORATIVE EMISSIONS CANISTER VENT SOLENOID (REAR OF VEHICLE, NEAR FUEL TANK) FROM DTR SENSOR (DIAGRAM 1 OF 4) FUEL TANK PRESS FUSE 11 GROUND GRY WIRE GRY/BLK WIRE GRY/LT BLU WIRE GRY/RED WIRE GRY/WHT WIRE HEATED OXYGEN SENSOR 11 HEATED OXYGEN SENSOR 12 HEATED OXYGEN SENSOR 21 HEATED OXYGEN SENSOR 22 HEATER CTRL HOT AT ALL TIMES IAC CTRL OSS (-) CMP SENSOR INJ 5 CTRL INJ 3 CTRL INJ 1 CTRL GND GND IGN COIL TCIL FUEL PUMP CTRL EPC SOL INJ 6 CTRL INJ 4 CTRL INJ 2 CTRL LT BLU/ORG WIRE LT BLU/RED WIRE LT BLU/YEL WIRE LT GRN WIRE LT GRN/BLK WIRE LT GRN/ORG WIRE MAF SENS OUT TP SENS IN REF OUTPUT VOLT SIG RTN BRAKE ON/OFF MASS AIR FLOW SENSOR (ON TOP (CENTER OF ENGINE COMPT) NCA WIRE OVER- HEAD CONSOLE PNK/WHT WIRE PNK/YEL WIRE POWERTRAIN CONTROL MODULE (LEFT REAR OF ENGINE COMPT, NEAR MASTER CYLINDER) RED WIRE RED/BLK WIRE RED/LT GRN WIRE RED/PNK WIRE RED/WHT WIRE TAN WIRE TAN/BLK WIRE TAN/LT BLU WIRE TAN/YEL WIRE TCC SOL KAP B(+) EVAP VALVE KNOCK SENSOR VIO/LT GRN WIRE VIO/WHT WIRE VIO/YEL WIRE VPWR VSS INPUT WHT WIRE WHT/BLK WIRE WHT/LT BLU WIRE WHT/LT GRN WIRE WHT/YEL WIRE YEL WIRE YEL/LT BLU WIRE YEL/LT GRN WIRE YEL/RED WIRE

Go to component -> Wiring diagram engine performance 4.2l (4 of 4) -> RED/PNK WIRE
