Ford Club Wagon E350 (1996-1998) blk/org Wiring diagrams

This page contains all the electrical diagrams for the component. blk/org, in which he is found in the car Ford Club Wagon E350 (1996-1998). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram blk/org (1 of 21)

4 WABS RELAY 4 WHEEL ANTI-LOCK 4 WHEEL ANTI-LOCK BRAKES 497 498 495 496 PNK WIRE 5.8L FEDERAL OVER 8600 GVW, 7.5L EXCEPT CALIF. W/O DRL ALL OTHERS ANTI-LOCK BRAKE INDICATOR BLK TAN/ WIRE BLK WIRE BLK/ YEL WIRE BLK/ORG WIRE BLK/WHT WIRE BRAKE FLUID LEVEL SW MODULE POWER BRAKE SW INPUT BRAKE INDICATOR OUT PARK BRAKE ON INPUT BRAKE ON/OFF (BOO) SWITCH (ON BRAKE PEDAL BRACKET) BRAKE WARNING INDICATOR DAYTIME RUNNING LAMPS (DRL) MODULE (LOWER RIGHT FRONT OF ENGINE, NEAR HORNS) DIODE C (IN MAIN HARNESS) DK GRN WIRE DK GRN/YEL WIRE EMF CTRL OUTPUT ENGINE COMPARTMENT FUSE PANEL (LEFT SIDE OF ENGINE COMPARTMENT) FUSE 1 FUSE 17 FUSE 18 FUSE U FUSE V GRN WIRE GRY/BLK WIRE HOT AT ALL TIMES HOT IN RUN HOT IN START OR RUN IGNITION SWITCH INSTRUMENT CLUSTER INTERIOR FUSE PANEL (BEHIND LEFT SIDE OF I/P) LAMP GROUND BRAKE WARNING IND REAR SPEED INPUT ABS IND CTRL LEFT FNT SIG GROUND LEFT FRONT DUMP VALVE LEFT FRONT ISO VALVE LEFT FRONT WHEEL SENSOR (AT LEFT FRONT WHEEL) LOCK OFF LT BLU WIRE LT BLU/PNK WIRE LT GRN WIRE LT GRN/BLK WIRE LT GRN/RED WIRE NOT USED ORG TAN/ WIRE ORG/ WIRE ORG/YEL WIRE PARKING BRAKE SWITCH (ABOVE LEFT COWL PANEL) PNK WIRE PNK/LT BLU WIRE PNK/LT GRN WIRE POWER GROUND 2 PPL PPL PPL PPL/WHT WIRE PPL/YEL WIRE PROGRAMMABLE SPEEDOMETER/ ODOMETER MODULE (PSOM) (BEHIND LEFT SIDE OF I/P) PUMP MOTOR (ON LEFT FRONT FRAME RAIL) PUMP MOTOR POWER REAR AXLE SPEED SENSOR (BELOW REAR OF VEHICLE, MOUNTED ON DIFFERENTIAL) REAR DUMP VALVE REAR ISO VALVE REAR RESET REAR RESET SWITCH RED WIRE RED YEL/ WIRE RED/PNK WIRE RED/YEL WIRE RIGHT FNT SIG GROUND REAR SIG GROUND RIGHT FRONT DUMP VALVE RIGHT FRONT ISO VALVE RIGHT FRONT WHEEL SENSOR (AT RIGHT FRONT WHEEL) RLY CTRL OUTPUT SERIAL COMMUNICATION RUN WIRE TAN WIRE TAN/BLK WIRE TAN/LT GRN WIRE TAN/ORG WIRE TAN/RED WIRE W/ PREMIUM SOUND SYSTEM W/DRL W/O DRL W/O DRL W/DRL WHT WIRE YEL WIRE YEL/BLK WIRE YEL/RED WIRE

Go to component -> 4.9l, anti-lock brake circuits, 4 wheel abs -> BLK/ORG WIRE

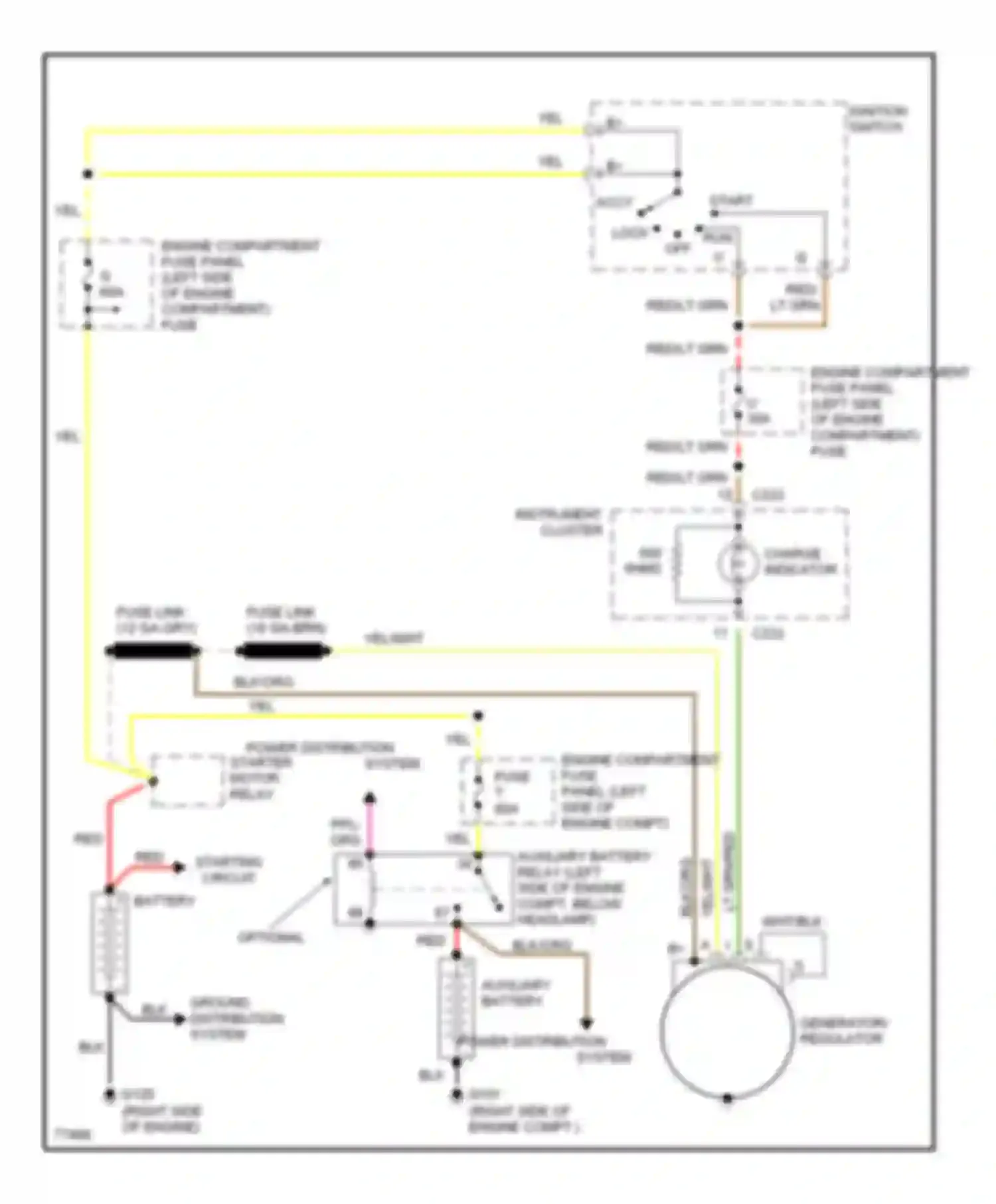

Wiring diagram blk/org (3 of 21)

4 WABS RELAY 4 WHEEL ANTI-LOCK 4 WHEEL ANTI-LOCK BRAKES 497 498 495 496 PNK WIRE 5.8L FEDERAL OVER 8600 GVW, 7.5L EXCEPT CALIF. W/O DRL ALL OTHERS ANTI-LOCK BRAKE INDICATOR BLK TAN/ WIRE BLK WIRE BLK/ YEL WIRE BLK/ORG WIRE BLK/WHT WIRE BRAKE FLUID LEVEL SW MODULE POWER BRAKE SW INPUT BRAKE INDICATOR OUT PARK BRAKE ON INPUT BRAKE ON/OFF (BOO) SWITCH (ON BRAKE PEDAL BRACKET) BRAKE WARNING INDICATOR DAYTIME RUNNING LAMPS (DRL) MODULE (LOWER RIGHT FRONT OF ENGINE, NEAR HORNS) DIODE C (IN MAIN HARNESS) DK GRN WIRE DK GRN/YEL WIRE EMF CTRL OUTPUT ENGINE COMPARTMENT FUSE PANEL (LEFT SIDE OF ENGINE COMPARTMENT) FUSE 1 FUSE 17 FUSE 18 FUSE U FUSE V GRN WIRE GRY/BLK WIRE HOT AT ALL TIMES HOT IN RUN HOT IN START OR RUN IGNITION SWITCH INSTRUMENT CLUSTER INTERIOR FUSE PANEL (BEHIND LEFT SIDE OF I/P) LAMP GROUND BRAKE WARNING IND REAR SPEED INPUT ABS IND CTRL LEFT FNT SIG GROUND LEFT FRONT DUMP VALVE LEFT FRONT ISO VALVE LEFT FRONT WHEEL SENSOR (AT LEFT FRONT WHEEL) LOCK OFF LT BLU WIRE LT BLU/PNK WIRE LT GRN WIRE LT GRN/BLK WIRE LT GRN/RED WIRE NOT USED ORG TAN/ WIRE ORG/ WIRE ORG/YEL WIRE PARKING BRAKE SWITCH (ABOVE LEFT COWL PANEL) PNK WIRE PNK/LT BLU WIRE PNK/LT GRN WIRE POWER GROUND 2 PPL PPL PPL PPL/WHT WIRE PPL/YEL WIRE PROGRAMMABLE SPEEDOMETER/ ODOMETER MODULE (PSOM) (BEHIND LEFT SIDE OF I/P) PUMP MOTOR (ON LEFT FRONT FRAME RAIL) PUMP MOTOR POWER REAR AXLE SPEED SENSOR (BELOW REAR OF VEHICLE, MOUNTED ON DIFFERENTIAL) REAR DUMP VALVE REAR ISO VALVE REAR RESET REAR RESET SWITCH RED WIRE RED YEL/ WIRE RED/PNK WIRE RED/YEL WIRE RIGHT FNT SIG GROUND REAR SIG GROUND RIGHT FRONT DUMP VALVE RIGHT FRONT ISO VALVE RIGHT FRONT WHEEL SENSOR (AT RIGHT FRONT WHEEL) RLY CTRL OUTPUT SERIAL COMMUNICATION RUN WIRE TAN WIRE TAN/BLK WIRE TAN/LT GRN WIRE TAN/ORG WIRE TAN/RED WIRE W/ PREMIUM SOUND SYSTEM W/DRL W/O DRL W/O DRL W/DRL WHT WIRE YEL WIRE YEL/BLK WIRE YEL/RED WIRE

Go to component -> 5.8l, anti-lock brake circuits, 4 wheel abs -> BLK/ORG WIRE

Wiring diagram blk/org (5 of 21)

4 WABS RELAY 4 WHEEL ANTI-LOCK 4 WHEEL ANTI-LOCK BRAKES 497 498 495 496 PNK WIRE ABS DATA LINK CONNECTOR (DLC) (BELOW LEFT SIDE OF I/P) ANTI-LOCK BRAKE INDICATOR BLK TAN/ WIRE BLK WIRE BLK/ORG WIRE BLK/WHT WIRE BRAKE FLUID LEVEL SW MODULE POWER BRAKE SW INPUT BRAKE INDICATOR OUT PARK BRAKE ON INPUT BRAKE ON/OFF (BOO) SWITCH (ON BRAKE PEDAL BRACKET) BRAKE WARNING INDICATOR BRAKE WARNING INPUT DAYTIME RUNNING LAMPS (DRL) MODULE (LOWER RIGHT FRONT OF ENGINE, NEAR HORNS) DIODE A (ENGINE CONTROL SENSOR HARNESS) DK GRN WIRE DK GRN/YEL WIRE EMF CTRL OUTPUT ENGINE COMPARTMENT FUSE PANEL (LEFT SIDE OF ENGINE COMPARTMENT) FUSE 1 FUSE 17 FUSE 18 FUSE U FUSE V GRN WIRE GRY/BLK WIRE HOT AT ALL TIMES HOT IN RUN HOT IN START OR RUN IGNITION SWITCH INSTRUMENT CLUSTER INSTRUMENT CLUSTER SYSTEM (DIODE C) INTERIOR FUSE PANEL (BEHIND LEFT SIDE OF I/P) LAMP GROUND BRAKE WARNING IND REAR SPEED INPUT ABS IND CTRL LEFT FNT SIG GROUND LEFT FRONT DUMP VALVE LEFT FRONT ISO VALVE LEFT FRONT WHEEL SENSOR (AT LEFT FRONT WHEEL) LOCK OFF LOW VACUUM WARNING SWITCH (LEFT FRONT OF ENGINE COMPARTMENT) LT BLU/PNK WIRE LT GRN WIRE LT GRN/BLK WIRE LT GRN/RED WIRE NOT USED ORG TAN/ WIRE ORG/ WIRE ORG/YEL WIRE PARKING BRAKE SWITCH (ABOVE LEFT COWL PANEL) PNK WIRE PNK/LT BLU WIRE PNK/LT GRN WIRE POWER GROUND 2 PPL PPL/WHT WIRE PPL/YEL WIRE PROGRAMMABLE SPEEDOMETER/ ODOMETER MODULE (PSOM) (BEHIND LEFT SIDE OF I/P) PUMP MOTOR (ON LEFT FRONT FRAME RAIL) PUMP MOTOR POWER REAR AXLE SPEED SENSOR (BELOW REAR OF VEHICLE, MOUNTED ON DIFFERENTIAL) REAR DUMP VALVE REAR ISO VALVE REAR RESET REAR RESET SWITCH RED WIRE RED/PNK WIRE RED/YEL WIRE RIGHT FNT SIG GROUND REAR SIG GROUND RIGHT FRONT DUMP VALVE RIGHT FRONT ISO VALVE RIGHT FRONT WHEEL SENSOR (AT RIGHT FRONT WHEEL) RLY CTRL OUTPUT SERIAL COMMUNICATION RUN WIRE TAN WIRE TAN/BLK WIRE TAN/LT GRN WIRE TAN/ORG WIRE TAN/RED WIRE W/ DRL W/O DRL W/DRL W/O DRL WHT WIRE YEL BLK/ WIRE YEL RED/ WIRE YEL WIRE YEL/BLK WIRE YEL/RED WIRE

Go to component -> 7.3l di turbo diesel, anti-lock brake circuits -> BLK/ORG WIRE

Wiring diagram blk/org (6 of 21)

4 WABS RELAY 4 WHEEL ANTI-LOCK 4 WHEEL ANTI-LOCK BRAKES 497 498 495 496 PNK WIRE 5.8L FEDERAL OVER 8600 GVW, 7.5L EXCEPT CALIF. W/O DRL ALL OTHERS ANTI-LOCK BRAKE INDICATOR BLK TAN/ WIRE BLK WIRE BLK/ YEL WIRE BLK/ORG WIRE BLK/WHT WIRE BRAKE FLUID LEVEL SW MODULE POWER BRAKE SW INPUT BRAKE INDICATOR OUT PARK BRAKE ON INPUT BRAKE ON/OFF (BOO) SWITCH (ON BRAKE PEDAL BRACKET) BRAKE WARNING INDICATOR DAYTIME RUNNING LAMPS (DRL) MODULE (LOWER RIGHT FRONT OF ENGINE, NEAR HORNS) DIODE C (IN MAIN HARNESS) DK GRN WIRE DK GRN/YEL WIRE EMF CTRL OUTPUT ENGINE COMPARTMENT FUSE PANEL (LEFT SIDE OF ENGINE COMPARTMENT) FUSE 1 FUSE 17 FUSE 18 FUSE U FUSE V GRN WIRE GRY/BLK WIRE HOT AT ALL TIMES HOT IN RUN HOT IN START OR RUN IGNITION SWITCH INSTRUMENT CLUSTER INTERIOR FUSE PANEL (BEHIND LEFT SIDE OF I/P) LAMP GROUND BRAKE WARNING IND REAR SPEED INPUT ABS IND CTRL LEFT FNT SIG GROUND LEFT FRONT DUMP VALVE LEFT FRONT ISO VALVE LEFT FRONT WHEEL SENSOR (AT LEFT FRONT WHEEL) LOCK OFF LT BLU WIRE LT BLU/PNK WIRE LT GRN WIRE LT GRN/BLK WIRE LT GRN/RED WIRE NOT USED ORG TAN/ WIRE ORG/ WIRE ORG/YEL WIRE PARKING BRAKE SWITCH (ABOVE LEFT COWL PANEL) PNK WIRE PNK/LT BLU WIRE PNK/LT GRN WIRE POWER GROUND 2 PPL PPL PPL PPL/WHT WIRE PPL/YEL WIRE PROGRAMMABLE SPEEDOMETER/ ODOMETER MODULE (PSOM) (BEHIND LEFT SIDE OF I/P) PUMP MOTOR (ON LEFT FRONT FRAME RAIL) PUMP MOTOR POWER REAR AXLE SPEED SENSOR (BELOW REAR OF VEHICLE, MOUNTED ON DIFFERENTIAL) REAR DUMP VALVE REAR ISO VALVE REAR RESET REAR RESET SWITCH RED WIRE RED YEL/ WIRE RED/PNK WIRE RED/YEL WIRE RIGHT FNT SIG GROUND REAR SIG GROUND RIGHT FRONT DUMP VALVE RIGHT FRONT ISO VALVE RIGHT FRONT WHEEL SENSOR (AT RIGHT FRONT WHEEL) RLY CTRL OUTPUT SERIAL COMMUNICATION RUN WIRE TAN WIRE TAN/BLK WIRE TAN/LT GRN WIRE TAN/ORG WIRE TAN/RED WIRE W/ PREMIUM SOUND SYSTEM W/DRL W/O DRL W/O DRL W/DRL WHT WIRE YEL WIRE YEL/BLK WIRE YEL/RED WIRE

Go to component -> 7.5l, anti-lock brake circuits, 4 wheel abs -> BLK/ORG WIRE

Wiring diagram blk/org (9 of 21)

5.4L CNG 7.3L DIESEL 7.3L DIESEL W/ ELEC FUEL PUMP 7.3L DIESEL W/O ELEC FUEL PUMP 7.4L DIESEL W/ ELECTRIC FUEL PUMP ALL EXCEPT 7.3L DIESEL AUXILIARY BATTERY RELAY AUXILIARY BLOWER MOTOR RELAY BLK WIRE BLK/ORG WIRE BLK/RED WIRE BLOWER MOTOR RELAY BRN WIRE DIESEL ONLY DK GRN WIRE ENGINE COMPARTMENT BATTERY ENGINE COMPARTMENT FUSE BOX ENGINE COMPT. FUSE BOX FRAME BATTERY (DIESEL ONLY) FROM ENG COMPT FUSE FUSE BOX (FUSE 16) (DIAGRAM FROM ENG COMPT FUSE FUSE BOX (FUSE 17) (DIAGRAM FROM ENGINE COMPARTMENT FUSE BOX (DIAGRAM 1 OF 4) FUEL PUMP RELAY FUSE 10 FUSE 11 FUSE 12 FUSE 13 FUSE 14 FUSE 15 FUSE 16 FUSE 17 FUSE 19 FUSE 18 FUSE 20 FUSE 22 FUSE 23 FUSE 21 FUSE 26 FUSE 25 FUSE 27 FUSE 4 FUSE 8 FUSE 9 FUSIBLE LINK A FUSIBLE LINK B FUSIBLE LINK C FUSIBLE LINK D (14 GA- FUSIBLE LINK E (14 GA- FUSIBLE LINK F (12 GA- FUSIBLE LINK G (12 GA- GASOLINE GENERATOR GENERATOR, VOLTAGE REGULATOR GENERATOR/ VOLTAGE REGULATOR NGV MODULE GLOW PLUG RELAY GRY WIRE HORN RELAY DAYTIME RUNNING LAMPS ENGINE COMPARTMENT FUSE BOX IDM RELAY INSTRUMENT CLUSTER LT BLU WIRE MAIN LIGHT SWITCH ONLY ORG/ WIRE ORG/LT BLU WIRE PCM POWER RELAY POWERTRAIN CONTROL MODULE RED WIRE RED/WHT WIRE REMOTE KEYLESS ENTRY MODULE (W/ REMOTE KEYLESS ENTRY) STARTER MOTOR STARTER MOTOR RELAY TO ENG COMPT FUSE BOX (FUSE 13) (DIAGRAM 1 OF 4) TO ENG COMPT FUSE BOX (FUSE 8) (DIAGRAM 1 OF 4) TO ENGINE COMPT FUSE BOX (FUSE 9)(DIAGRAM 1 OF 4) TO SPLICE TO SPLICE 4 WHEEL ANTI-LOCK BRAKES MODULE (DIAGRAM 2 OF 4) TO SPLICE MODIFIED VEHICLE POWER (DIAGRAM 3 OF 4) TRAILER BACKUP LAMP RELAY TRAILER BATTERY CHARGE RELAY TRAILER RUNNING LAMP RELAY TRAILER/ CAMPER ADAPTER (ELECTRONIC BRAKE) W AUX HEAT OR A/C W/ AUX BATTERY W/ AUX BATTERY JUMPER W/ DRL ONLY W/O AUX BATTERY WIRES END IN HARNESS YEL WIRE YEL/LT BLU WIRE

Go to component -> Power distribution circuit (1 of 4) -> BLK/ORG WIRE
