Dodge Durango II (2003-2006) org/lt blu Wiring diagrams

This page contains all the electrical diagrams for the component. org/lt blu, in which he is found in the car Dodge Durango II (2003-2006). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram org/lt blu (1 of 6)

1 2 3 REAR BLEND SENSE SUPPLY 1 2 BLOWER MOTOR SUPPLY GROUND 14 15 16 FRONT BLEND DOOR DRIVER 4 3 2 1 IGNITION SWITCH OUTPUT (RUN) FRONT BLOWER CONTROL GROUND 6 7 8 REAR BLEND SENSE RETURN A/C HEATER CONTROL A/C SELECT AUXILIARY COOLANT PUMP DRIVER REAR BLEND DOOR DRIVER BLK WIRE BLK/ORG WIRE BLU WIRE BLU/RED WIRE BRN WIRE BRN/DK BLU WIRE CAN B BUS (+) COMMON DOOR DRIVER 1 COMMON DOOR DRIVER 2 COMMON DOOR DRIVER 3 COMPUTER DATA LINES SYSTEM DK BLU WIRE DK BLU/BRN WIRE DK BLU/GRY WIRE DK BLU/LT BLU WIRE DK BLU/LT GRN WIRE DK BLU/PNK WIRE DK BLU/VIO WIRE DK BLU/WHT WIRE DK BLU/YEL WIRE DK GRN WIRE DK GRN/DK BLU WIRE EBL SELECT EVAPORATOR TEMP SENS SIG FRONT BLEND DOOR ACTUATOR (MIDDLE OF HVAC) FRONT BLOWER CONTROL FRONT BLOWER MOTOR FRONT BLOWER SWITCH FRONT POWER BLOWER MODULE (RIGHT END OF HVAC) FUSE 13 FUSE 24 GRY WIRE GRY/PNK WIRE HIGH MED 2 MED 1 LOW OFF HOT AT ALL TIMES HOT IN RUN HVAC MICRO CONTROLLER IGNITION SWITCH ILLUMINATION ILT- DIMMING HVAC JUNCTION BLOCK (LEFT KICK PANEL) LOCK OFF LT (REAR HVAC) LT BLU WIRE LT BLU/BRN WIRE LT BLU/DK GRN WIRE LT BLU/LT GRN WIRE LT BLU/ORG WIRE LT BLU/RED WIRE LT BLU/WHT WIRE LT BLU/YEL WIRE LT GRN WIRE LT GRN/PNK WIRE LT LT MODE DOOR 1 ACTUATOR (FLOOR TO DEFROST) (LEFT END OF HVAC) MODE DOOR 1 DRIVER MODE DOOR 2 ACTUATOR (FLOOR TO PANEL) (LEFT END OF HVAC) MODE DOOR 2 DRIVER NCA WIRE ORG/ WIRE ORG/GRY WIRE ORG/LT BLU WIRE PNK WIRE REAR BLEND SENSE REAR BLOWER MEDIUM REAR BLOWER MOTOR REAR BLOWER MOTOR RELAY REAR BLOWER MOTOR RESISTOR BLOCK (REAR HVAC) REAR BLOWER SWITCH REAR BLOWER-HIGH REAR BLOWER-LOW REAR HVAC REAR OFF LOW MEDIUM HIGH REAR WASH/ WIPE RECIRC DOOR DRIVER RECIRCULATION DOOR ACTUATOR (RIGHT SIDE OF HVAC) RED WIRE RED/BLK WIRE RUN WIRE SENSOR GROUND TAN WIRE TAN/DK BLU WIRE WHT WIRE WHT/DK BLU WIRE WHT/ORG WIRE YEL WIRE

Go to component -> Automatic a/c circuit (1 of 2) -> ORG/LT BLU WIRE

Wiring diagram org/lt blu (2 of 6)

2 1 EXCEPT 5.7L 5.7L 20 27 ECT SIGNAL SENSOR GROUND 3 1 2 A/C PRESSURE SIG FCM SENS RETURN 5 VOLT SUPPLY 35 PDM 4 5 FCM SENS RET 4 3 GROUND INFRARED SENSOR SIGNAL 4 7 REAR BLEND SENSE SUPPLY 49 39 FAN RLY CTRL FAN RLY CTRL 5 VOLT SUPPLY 6 3 4 INFRARED SNSR SIG CAN B (+) CAN B (-) A/C CLUTCH RELAY (POWER DISTRIBUTION CENTER) A/C CLUTCH RELAY CONTROL A/C PRESSURE SIG A/C PRESSURE TRANSDUCER (TOP REAR OF RADIATOR FAN SHROUD) AAT SIG SENS GND AUXILIARY COOLANT PUMP (RIGHT FRONT OF ENGINE COMPT) BLK WIRE BLK/GRY WIRE BLU WIRE BLU/RED WIRE BRN WIRE COMPASS TEMPERATURE MODULE (FRONT CENTER OF HEADLINER) COMPUTER DATA LINES SYSTEM DK BLU WIRE DK BLU/DK GRN WIRE DK BLU/GRY WIRE DK BLU/LT GRN WIRE DK BLU/VIO WIRE DK BLU/WHT WIRE DK BLU/YEL WIRE DK DK 1 2 DK GRN WIRE DK GRN/DK BLU WIRE EVAPORATOR TEMPERATURE SENSOR (RIGHT END OF HVAC) FRONT CONTROL MODULE FRONT/REAR WASHER FLUID LEVEL SENSOR (LEFT FRONT OF ENGINE COMPT) FUSE 19 FUSE 22 FUSE 23 GRN WIRE GRY WIRE GRY/PNK WIRE HIGH MEDIUM LOW HIGH RADIATOR FAN RELAY HOT AT ALL TIMES HOT IN RUN OR START IGN (RUN-START) INFRARED SENSOR (FRONT OF HEADLINER) JUNCTION BLOCK (LEFT KICK PANEL) JUNCTION BLOCK FUSE 18 (LEFT KICK PANEL) LOW RADIATOR FAN RELAY LT BLU/BRN WIRE LT BLU/ORG WIRE LT BLU/RED WIRE LT BLU/WHT WIRE LT GRN WIRE OFF ORG/ WIRE ORG/DK GRN WIRE ORG/LT BLU WIRE PDM FUSED B(+) PNK WIRE PNK/DK GRN WIRE POWER DISTRIBUTION CENTER (LEFT SIDE OF ENGINE COMPT) FUSE 24 POWER DISTRIBUTION MODULE (LEFT SIDE OF ENGINE COMPT) POWERTRAIN CONTROL MODULE (RIGHT SIDE OF ENGINE COMPT) REAR A/C HEATER CONTROL REAR BLEND SENSE REAR BLEND SENSE RETURN REAR HVAC CONTROLLER RED WIRE SHIFT MOTOR/MODE SENSOR ASSEMBLY (LEFT SIDE OF TRANSMISSION) VIO WIRE VIO/BRN WIRE VIO/ORG WIRE VIO/YEL WIRE WHT WIRE WHT/DK BLU WIRE WHT/ORG WIRE YEL WIRE YEL/ORG WIRE

Go to component -> Automatic a/c circuit (2 of 2) -> ORG/LT BLU WIRE

Wiring diagram org/lt blu (3 of 6)

2 1 EXCEPT 5.7L 5.7L 20 27 ECT SIGNAL SENSOR GROUND 3 1 2 A/C PRESSURE SIG FCM SENS RETURN 5 VOLT SUPPLY 35 PDM 4 5 FCM SENS RET 4 3 GROUND SENSOR SIGNAL 4 7 REAR BLEND SENSE SUPPLY 49 39 FAN RLY CTRL FAN RLY CTRL 5 VOLT SUPPLY 6 3 4 INFRARED SNSR SIG CAN B (+) CAN B (-) A/C CLUTCH RELAY (POWER DISTRIBUTION CENTER) A/C CLUTCH RELAY CONTROL A/C PRESSURE SIG A/C PRESSURE TRANSDUCER (TOP REAR OF RADIATOR FAN SHROUD) AAT SIG SENS GND AUXILIARY COOLANT PUMP (RIGHT FRONT OF ENGINE COMPT) BLK WIRE BLK/GRY WIRE BLU WIRE BLU/RED WIRE BRN WIRE BRN/DK BLU WIRE COMPASS TEMPERATURE MODULE (FRONT CENTER OF HEADLINER) COMPUTER DATA LINES SYSTEM DK BLU WIRE DK BLU/DK GRN WIRE DK BLU/GRY WIRE DK BLU/LT GRN WIRE DK BLU/ORG WIRE DK BLU/PNK WIRE DK BLU/VIO WIRE DK BLU/WHT WIRE DK BLU/YEL WIRE DK DK 1 2 DK GRN WIRE DK GRN/DK BLU WIRE EVAPORATOR TEMPERATURE SENSOR (RIGHT END OF HVAC) FRONT CONTROL MODULE FRONT/REAR WASHER FLUID LEVEL SENSOR (LEFT FRONT OF ENGINE COMPT) FUSE 19 FUSE 22 FUSE 23 GRN WIRE GRY WIRE GRY/PNK WIRE HIGH MEDIUM LOW HIGH RADIATOR FAN RELAY HOT AT ALL TIMES HOT IN RUN OR START IGN (RUN-START) INFRARED SENSOR (FRONT OF HEADLINER) JUNCTION BLOCK (LEFT KICK PANEL) JUNCTION BLOCK FUSE 18 (LEFT KICK PANEL) LOW RADIATOR FAN RELAY LT BLU/BRN WIRE LT BLU/ORG WIRE LT BLU/RED WIRE LT BLU/WHT WIRE LT GRN WIRE LT GRN/PNK WIRE OFF ORG/ WIRE ORG/DK GRN WIRE ORG/LT BLU WIRE PDM FUSED B(+) PNK WIRE PNK/DK GRN WIRE POWER DISTRIBUTION CENTER (LEFT SIDE OF ENGINE COMPT) FUSE 24 POWER DISTRIBUTION MODULE (LEFT SIDE OF ENGINE COMPT) POWERTRAIN CONTROL MODULE (RIGHT SIDE OF ENGINE COMPT) REAR A/C HEATER CONTROL REAR BLEND SENSE REAR BLEND SENSE RETURN REAR HVAC CONTROLLER RED WIRE SHIFT MOTOR/MODE SENSOR ASSEMBLY (LEFT SIDE OF TRANSMISSION) VIO WIRE VIO/BRN WIRE VIO/ORG WIRE VIO/YEL WIRE WHT WIRE WHT/DK BLU WIRE WHT/ORG WIRE YEL WIRE YEL/ORG WIRE

Go to component -> Manual a/c circuit (2 of 2) -> ORG/LT BLU WIRE

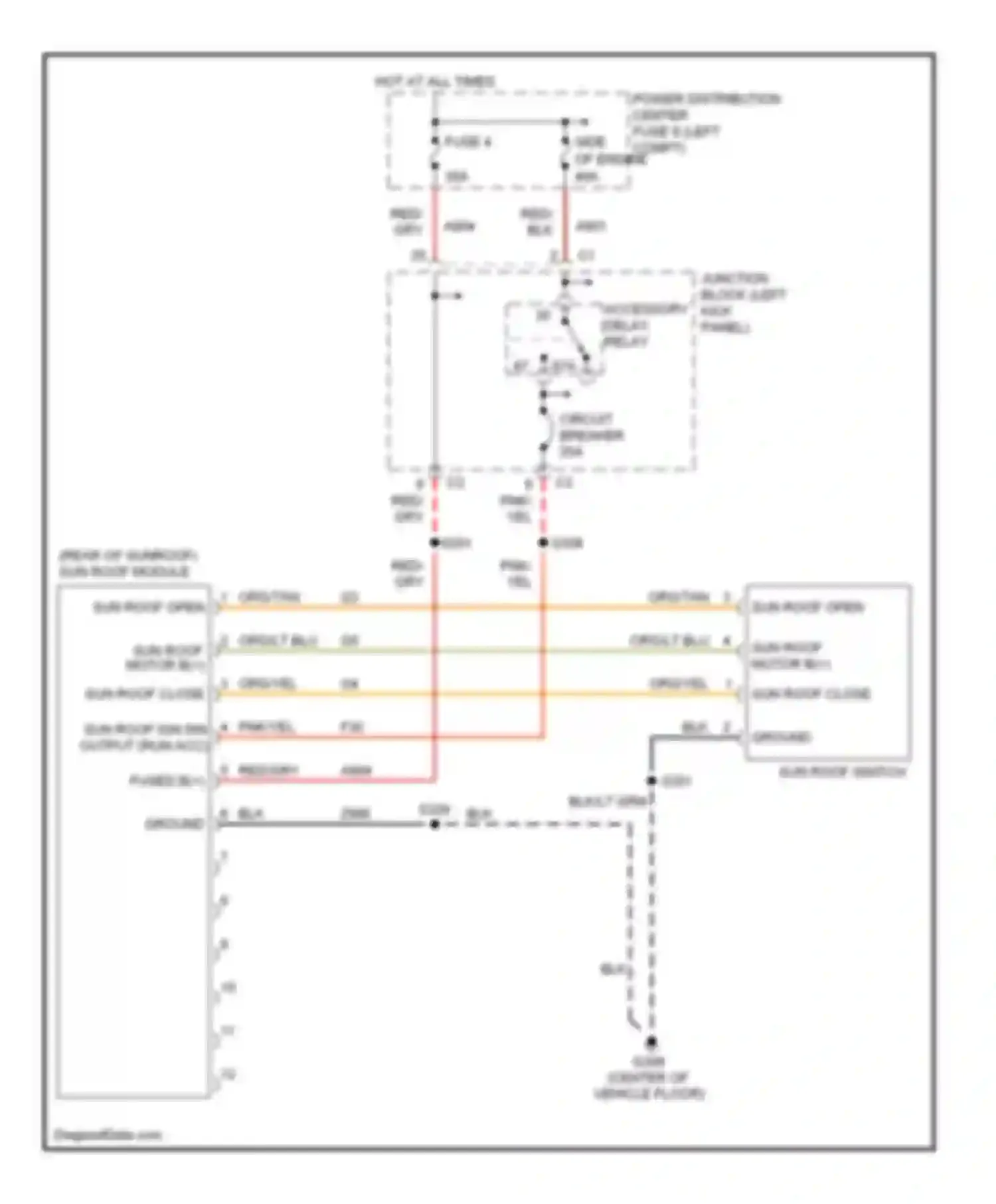

Wiring diagram org/lt blu (6 of 6)

1 2 LINE 1 LINE 2 2 1 LINE 2 LINE 1 2 3 BUS (+) BUS (-) 4 3 RUN-START DRIVER BLK WIRE BLK/LT GRN WIRE BLU WIRE BRN WIRE BRN/GRY WIRE BRN/LT GRN WIRE BUS (-) BUS (+) CLOCK SPRING (TOP OF STEERING COLUMN) DK GRN WIRE DRIVER SEAT BELT TENSIONER (BASE OF LEFT "B" PILLAR) FRONT CONTROL MODULE (AT POWER DISTRIBUTION MODULE) FUSE 16 FUSE 25 FUSE 33 GROUND GROUND SIGNAL GROUND SIGNAL GROUND SIGNAL HOT AT ALL TIMES HOT IN HOT IN RUN OR START JUNCTION BLOCK (LEFT KICK PANEL) LAMP LEFT FRONT IMPACT SENSOR (LEFT FRONT OF ENGINE COMPT) LEFT SIDE AIR BAG CURTAIN (LEFT "B" PILLAR) LINE 1 LINE 2 LINE 1 LINE 2 LINE 1 LINE 2 LINE 1- LINE 2 LINE 1 LINE 1 LINE 2 LINE 1 LINE 1 LINE 2 LINE 2 LINE 1 LINE 1 LINE 2 RUN-START LINE 2 LINE 1 LINE 2 LINE 1 LINE 1 LINE 2 LINE 1 LINE 2 LINE 2- LT BLU WIRE LT BLU/BLK WIRE LT BLU/BRN WIRE LT BLU/DK GRN WIRE LT BLU/LT GRN WIRE LT BLU/ORG WIRE LT BLU/PNK WIRE LT BLU/VIO WIRE LT BLU/WHT WIRE LT BLU/YEL WIRE LT GRN/BRN WIRE LT GRN/DK GRN WIRE LT GRN/YEL WIRE LT LT LT LT OCCUPANT RESTRAINT CONTROLLER MODULE (UNDER CENTER CONSOLE) ORG/ WIRE ORG/LT BLU WIRE ORG/LT GRN WIRE PASSENGER AIR BAG ON/OFF INDICATOR PASSENGER AIR BAG SQUIB (RIGHT SIDE OF DASH) PASSENGER SEAT BELT TENSIONER (BASE OF RIGHT "B" PILLAR) PNK PNK WIRE PNK WIRE PNK/ORG WIRE PNK/VIO WIRE RED WIRE RED/BLK WIRE RIGHT FRONT IMPACT SENSOR (RIGHT FRONT OF ENGINE COMPT) RIGHT SIDE AIR BAG CURTAIN (RIGHT "B" PILLAR) RUN WIRE SIGNAL GROUND SIGNAL GROUND GROUND SIGNAL TAN/LT GRN WIRE VIO WIRE VIO/LT BLU WIRE VIO/LT GRN WIRE VIO/RED WIRE WHT WIRE WHT/LT BLU WIRE WHT/ORG WIRE

Go to component -> Supplemental restraints circuit (1 of 2) -> ORG/LT BLU WIRE
