Chevrolet Trax I facelift (2016-2022) bcm 4 fuse Wiring diagrams

This page contains all the electrical diagrams for the component. bcm 4 fuse, in which he is found in the car Chevrolet Trax I facelift (2016-2022). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram bcm 4 fuse (1 of 4)

12 V REF ACC IGN VOLTAGE ACC LED SIG AMBIENT LIGHT SENSOR SIGNAL ANTI-LOCK BRAKES SYSTEM ANTI-LOCK BRAKES, CRUISE CONTROL, EXTERIOR LIGHTS SYSTEMS ANTI-THEFT SYSTEM AUTO STOP/START IND CTRL BATT POSITIVE VOLT BATTERY POSITIVE VOLTAGE BCM 1 FUSE BCM 2 FUSE BCM 3 FUSE BCM 4 FUSE BCM 5 FUSE BCM 8 FUSE BLK/BRN WIRE BLK/GRY WIRE BLK/WHT WIRE BLK/YEL WIRE BLU WIRE BLU/BLK WIRE BLU/GRN WIRE BLU/GRY WIRE BLU/RED WIRE BLU/VIO WIRE BLU/WHT WIRE BLU/YEL WIRE BODY CONTROL MODULE (LEFT SIDE OF DASH) BRAKE APPLY SENS CTRL BRAKE APPLY SENS LOW REF BRAKE APPLY SENSOR SIGNAL BRN/BLK WIRE BRN/BLU WIRE BRN/GRN WIRE BRN/VIO WIRE BRN/WHT WIRE BRN/YEL WIRE CHALLENGE ACTIVE SIG COMPUTER DATA LINES SYSTEM CRUISE CONTROL SET/COAST/ RESUME/ACCELERATE SW SIG WINDSHIELD WIPER SW LOW REF CRUISE CONTROL, SOUND SYSTEMS DOOR LOCKS SYSTEM DOOR LOCKS, ANTI-THEFT SYSTEMS DRV DR LOCK SW LCK SIG DRV DR LOCK SW UNLCK SIG REMOTE FUNCTION ACTR LOW REF ENGINE CONTROLS SYSTEM FRONT FOG LAMP SW SIG GRN WIRE GRN/BRN WIRE GRN/GRY WIRE GRN/VIO WIRE GRN/WHT WIRE GROUND GRY WIRE GRY/BLK WIRE GRY/WHT WIRE GRY/YEL WIRE HAZ SW RIGHT TURN SIG HAZARD LED DIMMING SIGNAL HAZARD SW LEFT TURN SIG HAZARD SW SIGNAL HDLP DIMMER SW HI BEAM SIG HDLP SW FLASH TO PASS SIG HDLP SW HDLPS OFF SIG CTRL HEADLAMP SW PARK LAMP SIG HEADLIGHTS SYSTEM HEADLIGHTS, CRUISE CONTROL, INTERIOR LIGHTS, SOUND SYSTEMS HI SPD GMLAN SER DATA (+) 1 HI SPD GMLAN SER DATA (+) 1 REMOTE FUNCTION ACTR CTRL HI SPD GMLAN SERIAL DATA HI SPD GMLAN SERIAL DATA(+) REMOTE FUNC ACTR TRANSMIT SIG HORN SW SIGNAL HORNS SYSTEM HOT AT ALL TIMES IGN KEY RESISTOR SIG IGN MODE SW IGNITION SWITCH IMMOBILIZER CTRL IMMOBILIZER LOW REF IND DIMMING CTRL INSTRUMENT PANEL FUSE BLOCK INTERIOR LIGHTS SYSTEM HEADLIGHTS SYSTEM KEY-IN IGNITION SWITCH LED BACKLIGHT DIMMING CTRL LIGHTING CTRL SW REF LIGHTING CTRL SW SIG LIN BUS 11 LIN BUS 4 LOW SPD GMLAN SERIAL DATA OFF OFF/RUN/CRANK IGN 1 VOLTAGE PARK LAMP SIG PASS DR LCK SW UNLK CTRL POWER DISTRIBUTION SYSTEM RED/BLU WIRE RED/GRN WIRE RED/GRY WIRE RED/VIO WIRE RED/WHT WIRE RED/YEL WIRE REMOTE FUNC ACTR RECEIVE SIG RR WIND WASHER RLY CTRL RR WIND WIPER SW SIGNAL RUN WIRE RUN/CRANK IGN 1 VOLT SECURITY INDICATOR CTRL SHIFT INTERLOCK SYSTEM START LED SIG STARTING/CHARGING SYSTEM STRG WHEEL RESIS LADDER SIG SW 1 SIGNAL TAP UP/TAP DOWN SW SIG TRACTION CTRL SW TRANSMISSIONS SYSTEM VIO/BLK WIRE VIO/BLU WIRE VIO/YEL WIRE W/O KEYLESS ENGINE START SWITCH W/O KEYLESS ENGINE START SWITCH W/ KEYLESS ENGINE START SWITCH WHT WIRE WHT/BLK WIRE WHT/BLU WIRE WHT/GRN WIRE WHT/RED WIRE WHT/VIO WIRE WINDSHIELD WASHER SW SIG WINDSHIELD WIPER SW HI SIG WINDSHIELD WIPER SW LO SIG WIPER/WASHER SYSTEM YEL WIRE YEL/BLU WIRE YEL/BRN WIRE YEL/GRN WIRE YEL/GRY WIRE

Go to component -> Body control modules circuit (1 of 2) -> BCM 4 FUSE

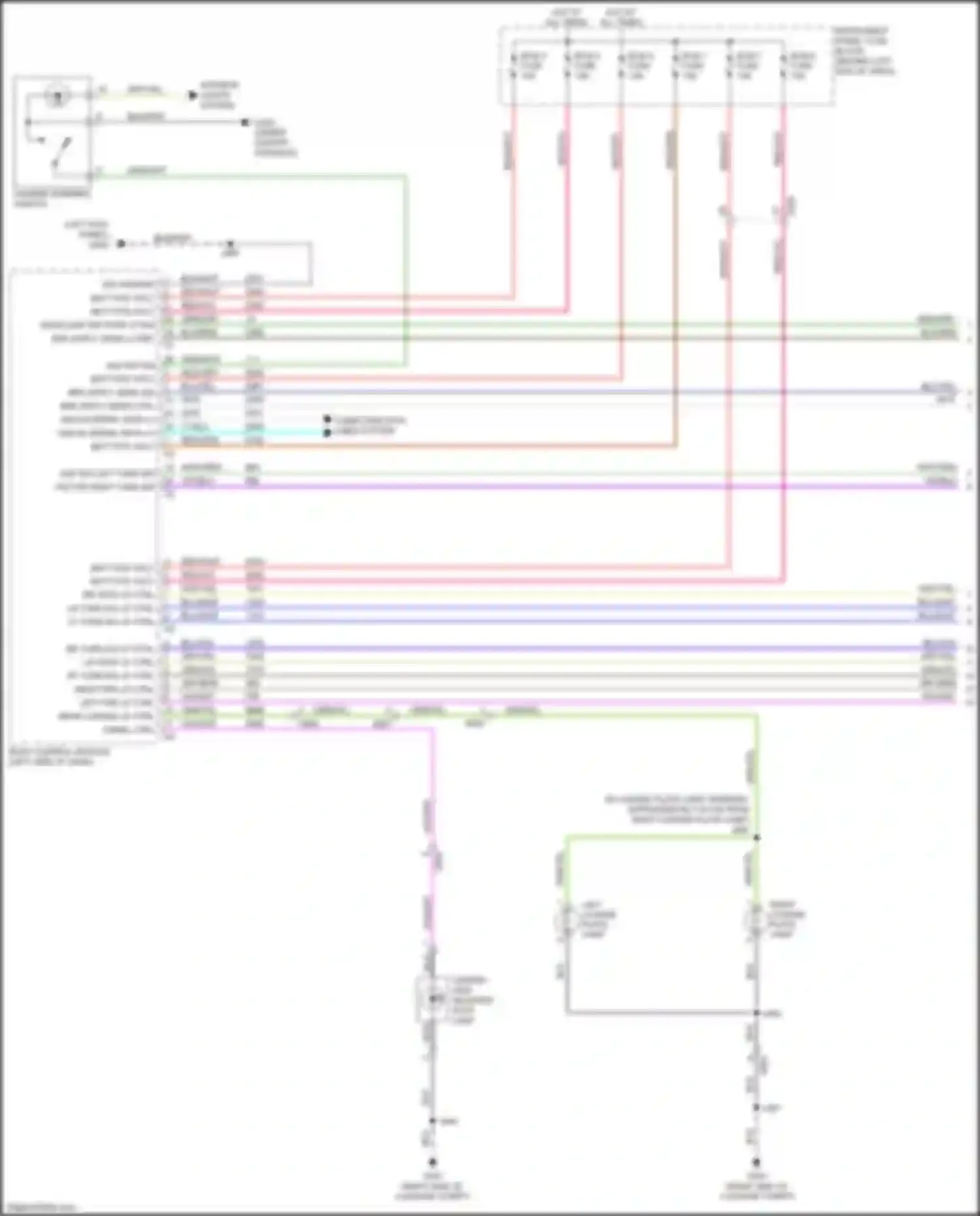

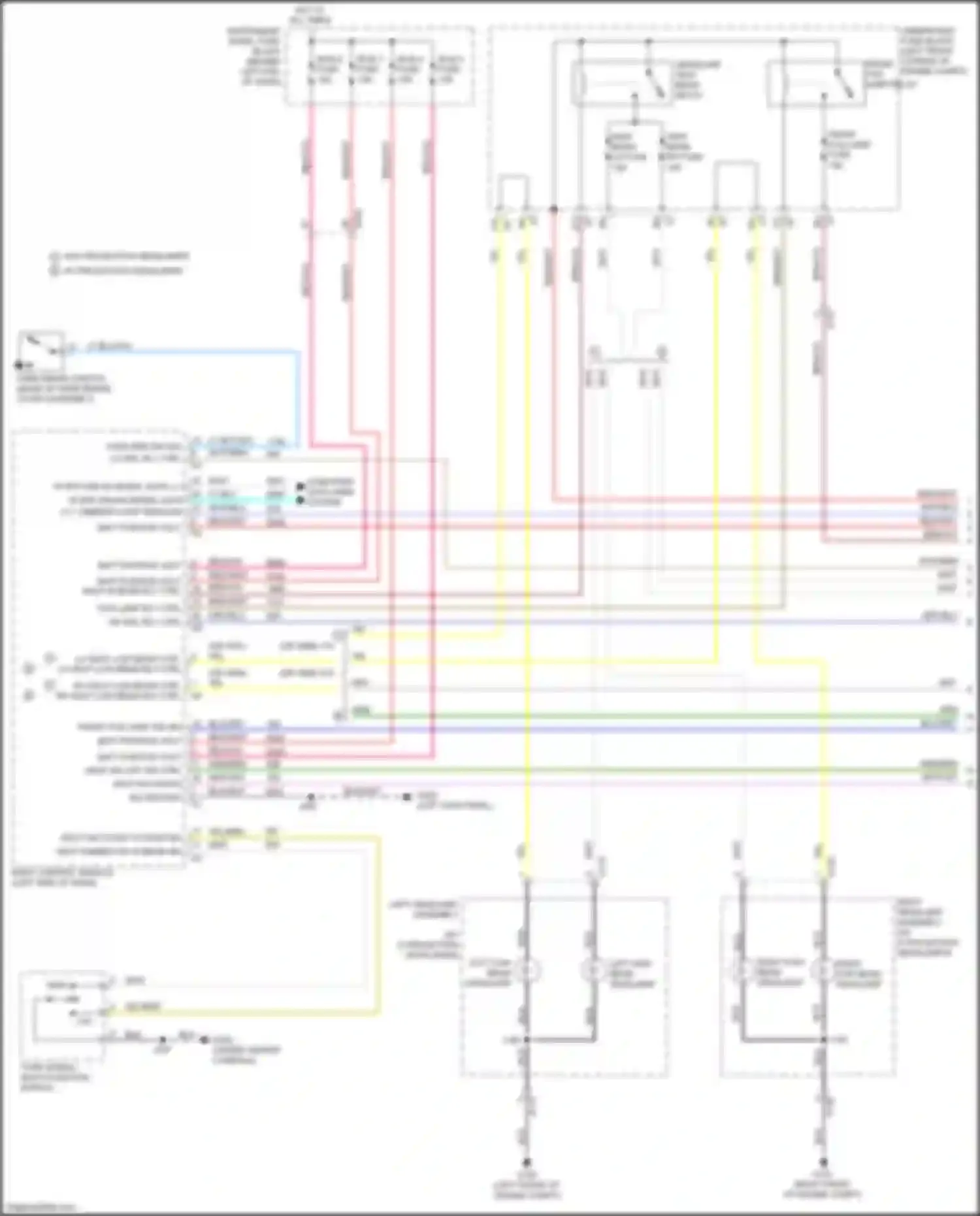

Wiring diagram bcm 4 fuse (4 of 4)

AIR IONIZER (IF EQUIPPED) BATTERY FUSE BLOCK BCM 1 FUSE BCM 2 FUSE BCM 3 FUSE BCM 4 FUSE BCM 5 FUSE BCM 6 FUSE BCM 7 FUSE BCM 8 FUSE BCM RVC FUSE BLK WIRE BLU WIRE BODY CONTROL MODULE BRAKE BOOSTER VACUUM SWITCH BRN WIRE CGM FUSE COLLISION ALERT INDICATORS CONTROL SOLENOID VALVE ASSEMBLY AUTOMATIC TRANSMISSION ASSEMBLY DATA LINK CONNECTOR DLC FUSE DLIS FUSE DRIVER SEAT ADJUSTER SWITCH DRIVER WINDOW MOTOR ELECTRICAL AUXILIARY HEATER FROM BCM 8 FUSE (DIAGRAM 4 OF 6) FROM CGM FUSE (DIAGRAM 4 OF 6) FROM FUSE 4 (DIAGRAM 1 OF 6) FROM POWER SUPPLY TRANSFORMER DIAGRAM (6 OF 6) FROM UNDERHOOD FUSE BLOCK (DIAGRAM 2 OF 6) FRONT VIEW CAMERA MODULE FUSE 28 (CHEVROLET) FUSE 3 GRN WIRE GRY WIRE HEATED STEERING FUSE HVAC CONTROL MODULE HVAC CONTROLS HVAC MDL FUSE INFLATABLE RESTRAINT SENSING, DIAGNOSTIC MODULE INSTRUMENT CLUSTER IPC PTC CL RLAD FUSE KEYLESS ENTRY CONTROL MODULE L/GATE RLY FUSE LDW ISRVM FUSE LEFT REAR WINDOW SWITCH LEFT SIDE OBJECT SENSOR MODULE LIFTGATE UNLATCH RELAY PARKING ASSIST CONTROL MODULE PAS SMZA FUSE PASSENGER SEAT ADJUSTER SWITCH PASSENGER WINDOW SWITCH PEPS FUSE PTC FUSE 1 PWR SEAT SW DR FUSE PWR SEAT SW PASS FUSE PWR WNDW DW MTR FRT FUSE PWR WNDW DW MTR REAR FUSE RED WIRE RED/WHT WIRE RIGHT REAR WINDOW SWITCH RIGHT SIDE OBJECT SENSOR MODULE SDM B+ FUSE SEAT MEMORY CONTROL MODULE SERIAL DATA GATEWAY MODULE STEERING WHEEL AIR BAG COIL STEERING WHEEL HEATING CONTROL MODULE TO IGNITION SWITCH (DIAGRAM 6 OF 6) TO L/GATE RLY FUSE (DIAGRAM 4 OF 6) TO PWR WNDW DW MTR REAR FUSE (DIAGRAM 4 OF 6) TO RETAINED ACCESSORY POWER RELAY (DIAGRAM 6 OF 6) TRANSMISSION CONTROL MODULE VIO WIRE VIO/GRN WIRE W/ MEMORY W/O MEMORY WHT WIRE YEL WIRE

Go to component -> Power distribution circuit (4 of 6) -> BCM 4 FUSE
