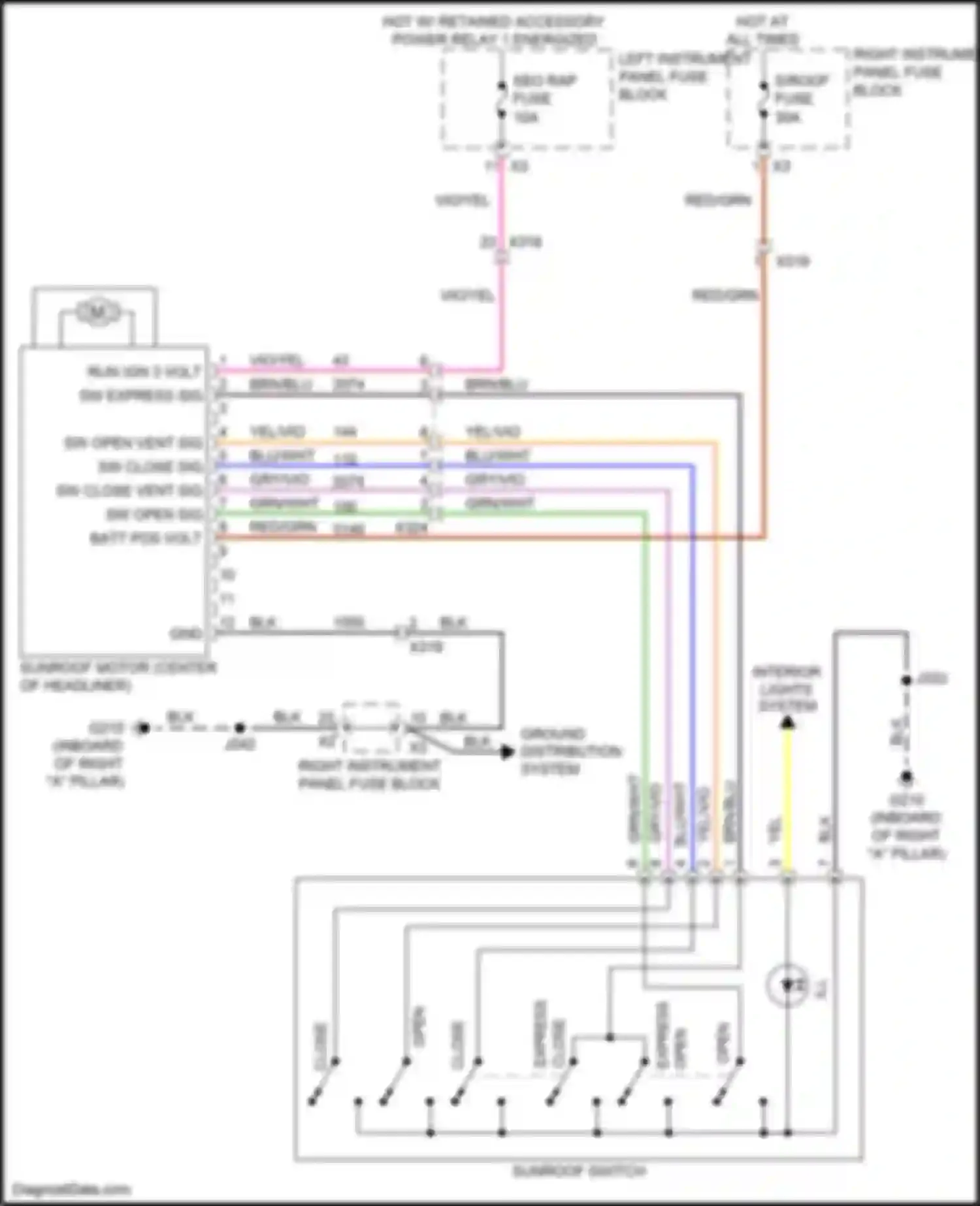

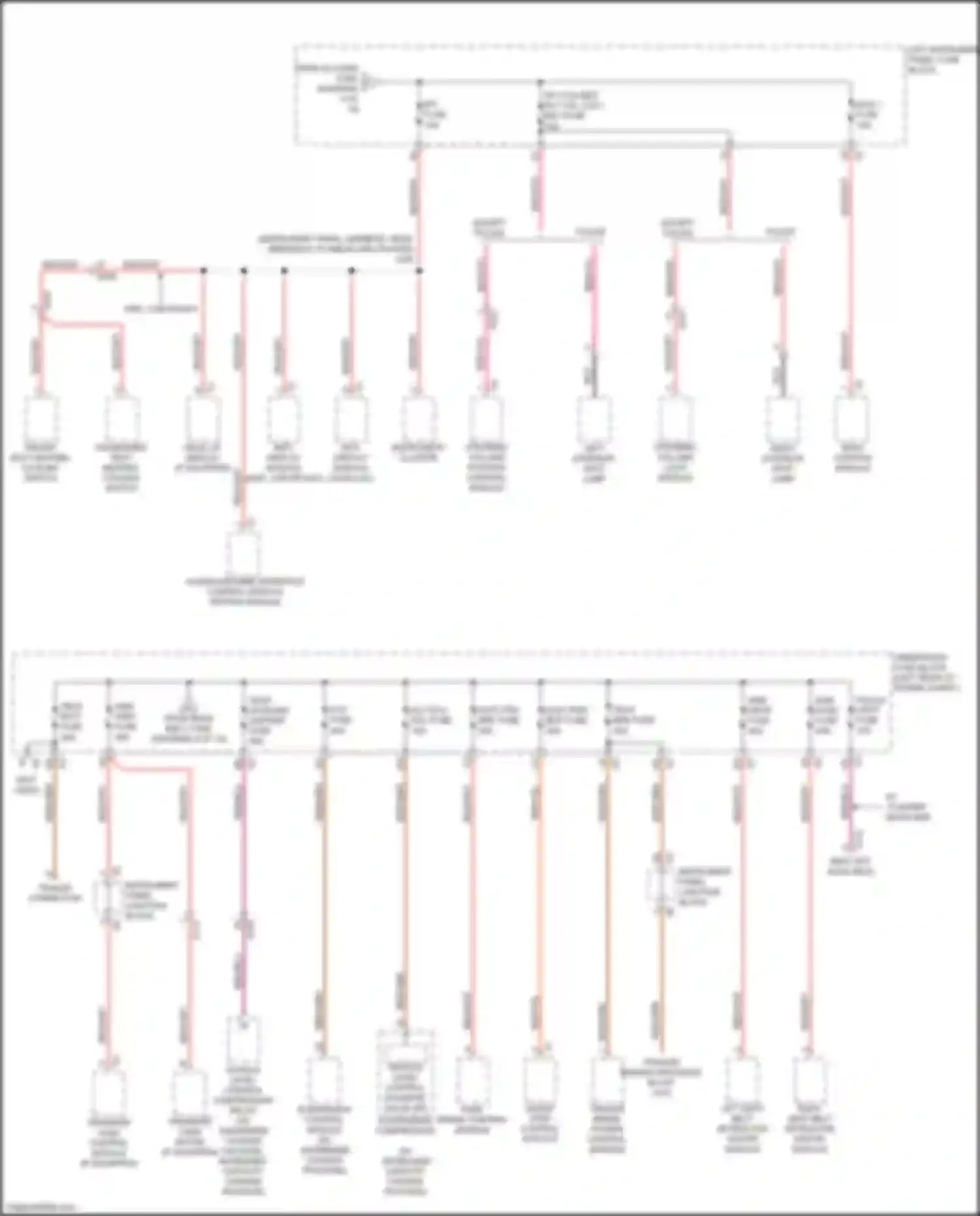

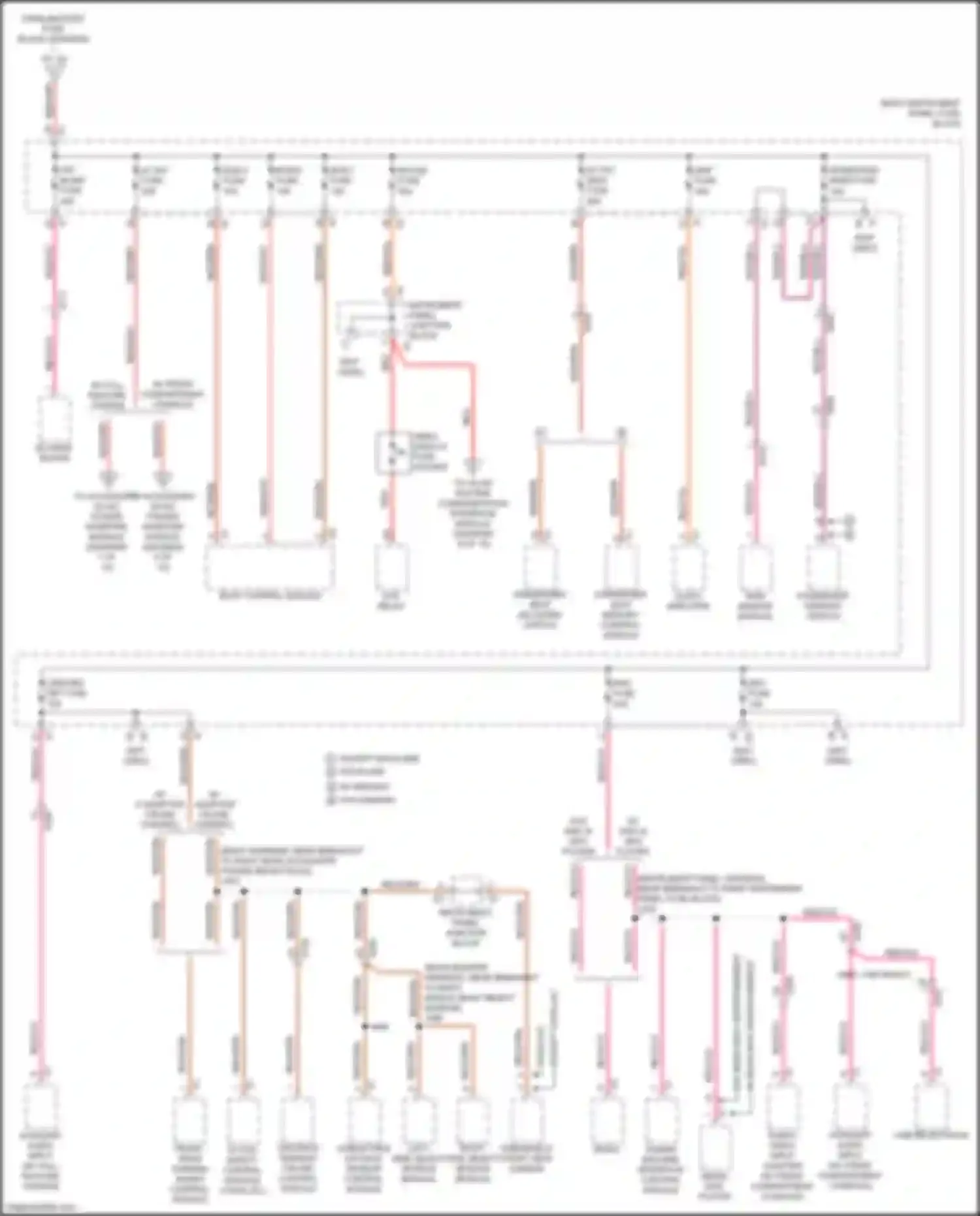

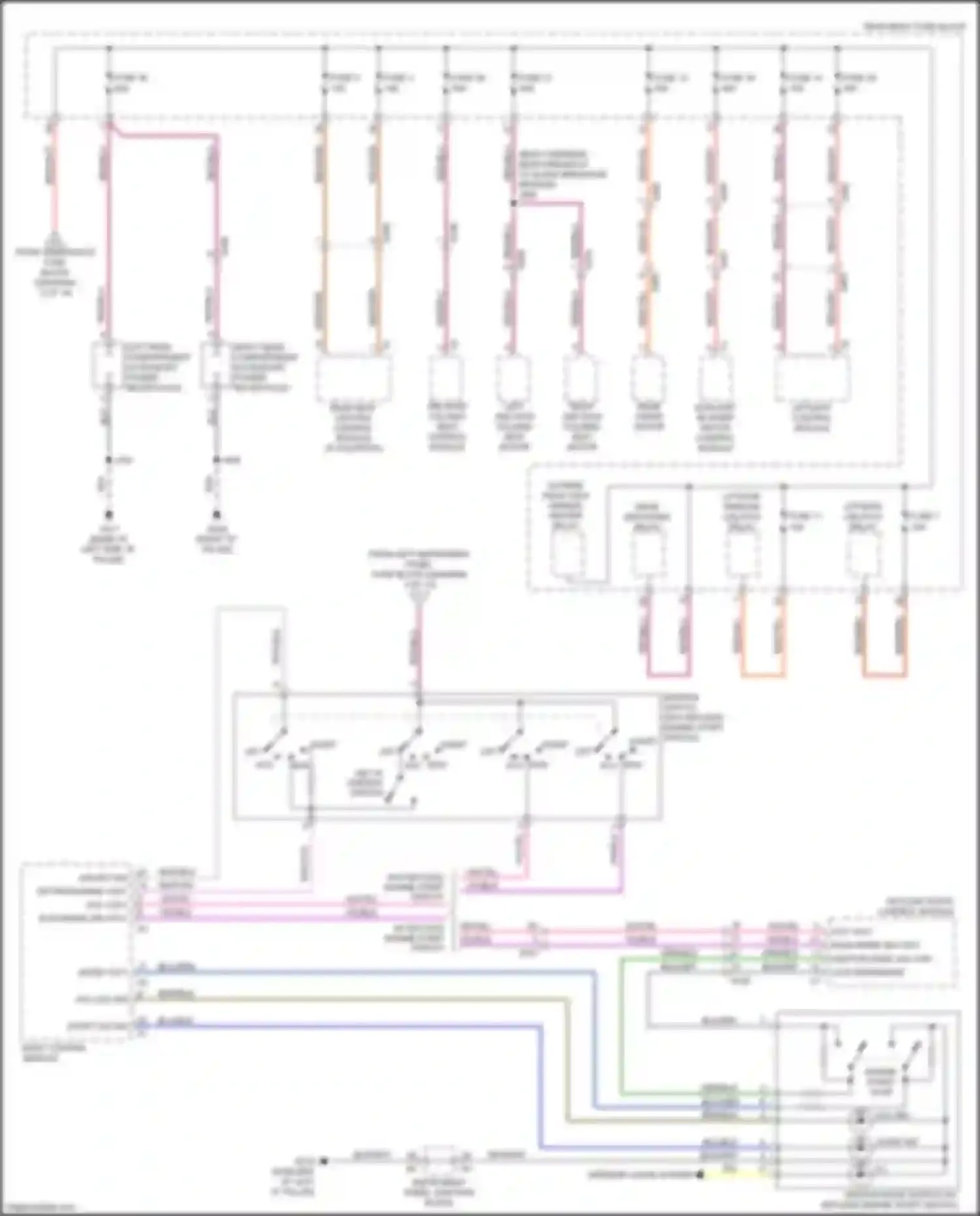

Chevrolet Tahoe IV (2014-2021) red/grn Wiring diagrams

This page contains all the electrical diagrams for the component. red/grn, in which he is found in the car Chevrolet Tahoe IV (2014-2021). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram red/grn (41 of 69)

ACC VOLT BACKUP LMP RLY CTRL BATT POSITIVE VOLT BCM 6 FUSE BCM 7 FUSE BLK WIRE BLK/VIO WIRE BLU WIRE BLU/BLK WIRE BLU/BRN WIRE BLU/VIO WIRE BLU/WHT WIRE BODY CONTROL MODULE (LOWER LEFT SIDE OF DASH) BRN/VIO WIRE BRN/WHT WIRE BRN/YEL WIRE CHILD SECURITY LK MTR STATUS SIG LR SHIFT SELECT SW PARK SIG CHILD SECURITY LK MTR STATUS SIG RR COURTESY LP SW SIG CHILD SECURITY LK RLY CTRL COMPUTER DATA LINES SYSTEM CRUISE CONTROL SYSTEM CRUISE/ETC/TCC BRAKE SIG CURRENT SENS LO REF DEFOGGER SYSTEM DOOR LOCKS, ANTI-THEFT SYSTEMS DOOR LOCKS, ANTI-THEFT SYSTEMS INTERIOR LIGHTS SYSTEM DR LK ACTR UNLCK CTRL DR LK CTRL DR LK CTRL 2 DRIVER MODE SW SIG DRV OUTSIDE RR VIEW MIR PUDDLE LP SPLY VOLT DRV SEAT VENT MTR CTRL 1 ELECTRONIC SUSPENSION SYSTEM ENDGATE LATCH RLY SPLY VOLT EXTERIOR LIGHTS SYSTEM HEADLIGHTS SYSTEM EXTERIOR LIGHTS SYSTEM WIPER/WASHER SYSTEM FOG LMP RLY CTRL FOG LP RLY COIL CTRL GLASS BREAKAGE SENSOR SIG 2 GRN WIRE GRN/BLU WIRE GRN/BRN WIRE GRN/VIO WIRE GRN/WHT WIRE GRN/YEL WIRE GRY WIRE GRY/BLK WIRE GRY/GRN WIRE HDLP HI BEAM RLY CTRL HDLP LO BEAM RLY CONTROL HEADLIGHTS SYSTEM HI SPD GMLAN SER DATA (+) 1 HORN RLY CTRL HORNS SYSTEM HOT AT ALL TIMES IGNITION SWITCH INADVERTENT POWER CTRL INTR LP CTRL KEY-IN IGNITION SWITCH KEYLESS ENTRY CONTROL MODULE LATCH RLY COIL CTRL LED AMBIENT LIGHTING CTRL 1 LED BACKLIGHT DIMM CTRL LEFT CORNERING LAMP SPLY VOLT LEFT HDLP BULB OUTAGE SIG LEFT TAIL LP OUTAGE DETECTION SIG LF TURN SIG CTRL LIFT GLASS/TRUNK RELEASE SIG LIN BUS 2 LIN BUS 3 LO SPD GMLAN SERIAL DATA LR TURN LMP CTRL LT TRAILER TURN SIG LAMP LTFTGATE AJAR SW SIG (1) NETWORK BUS 1 OFF OUT OF PARK SIG FT WINDSHIELD WIPER SW HI SIG PARK LMP RLY CTRL PASS DR LOCK SW LCK CTRL PASS DR LOCK SW UNLCK CTRL WIRELESS CHARGING SYSTEM CHARGE INDICATOR CTRL PASS SEAT VENT MOTOR CTRL 1 POWER DISTRIBUTION SYSTEM REAR CLOSURE HANDLE SW OPEN SIG CHILD SECURITY LOCK SW SIG RED/GRN WIRE RED/WHT WIRE RIGHT CORNERING LP CTRL RIGHT HDLP BULB OUTAGE SIG RIGHT INSTRUMENT PANEL FUSE BLOCK RIGHT TAIL LP OUTAGE DETECTION RIGHT TRAILER TURN SIG LAMP RR WINDOW WASHER RLY CTRL RT FRT DRL SPLY VOLT RUN IGNITION 3 VOLTAGE RUN WIRE RUN/CRANK IGN 1 VOLT SEATS SYSTEM SECURITY LK RLY CTRL SHIFT INTERLOCK SOLENOID CTRL SHIFT INTERLOCK SYSTEM STARTING/CHARGING SYSTEM TRAILER BRK APPLY SIG TRUNK, TAILGATE, FUEL DOORS SYSTEM VIO/BLK WIRE VIO/BLU WIRE VIO/BRN WIRE VIO/GRY WIRE VIO/WHT WIRE VIO/YEL WIRE W/ KEYLESS ENGINE START SWITCH W/O KEYLESS ENGINE START SWITCH WHT WIRE WHT/BLK WIRE WHT/BLU WIRE WHT/BRN WIRE WHT/VIO WIRE WHT/YEL WIRE WIPER/WASHER SYSTEM YEL WIRE YEL/BLK WIRE YEL/BLU WIRE YEL/BRN WIRE YEL/GRY WIRE YEL/VIO WIRE YEL/WHT WIRE

Go to component -> Body control modules circuit (2 of 2) -> RED/GRN WIRE

Wiring diagram red/grn (42 of 69)

Go to component -> Cruise control circuit (1 of 2) -> RED/GRN WIRE

Wiring diagram red/grn (44 of 69)

BATTERY BATTERY FUSE BLOCK BCM 3 FUSE BCM 4 FUSE BCM 5 FUSE BCM 8 FUSE BODY CONTROL MODULE CADILLAC GMC, CHEVROLET 5.3L, 6.2L 6.0L DRIVER SEAT ADJUSTER SWITCH DRIVER SEAT MEMORY CONTROL MODULE DRIVER WINDOW MOTOR DRVR PWR SEAT FUSE FROM UNDERHOOD FUSE BLOCK (DIAGRAM 2 OF 10) FUSE 1 FUSE 2 FUSE 3 FUSE 4 FUSE 7 FUSE 8 GARAGE DOOR OPENER GENERATOR GLBX FUSE INFLATABLE RESTRAINT SENSING, DIAGNOSTIC MODULE INFO/AIR BAG FUSE INSTRUMENT PANEL COMPARTMENT DOOR UNLATCH ACTUATOR RELAY INSTRUMENT PANEL MULTI-FUNCTION SWITCH 1 INSTRUMENT PANEL MULTI-FUNCTION SWITCH 2 LEFT INSTRUMENT PANEL FUSE BLOCK LEFT REAR WINDOW SWITCH LEFT STEERING WHEEL CONTROLS SWITCH LT DR FUSE MEDIA DISC EJECT SWITCH PASSENGER PRESENCE MODULE PASSENGER WINDOW MOTOR POWER STEERING CONTROL MODULE RED WIRE RED/BLU WIRE RED/BRN WIRE RED/DK BLU WIRE RED/GRN WIRE RED/GRY WIRE RED/VIO WIRE RED/WHT WIRE RED/YEL WIRE RIGHT INSTRUMENT PANEL FUSE BLOCK RIGHT REAR WINDOW SWITCH RIGHT STEERING WHEEL CONTROLS SWITCH ROOF BEACON RELAY ROOF BEACON SWITCH RSE FUSE RT DR WNDW MTR FUSE S/ROOF FUSE STARTER MOTOR STEERING WHEEL AIR BAG COIL SUNROOF MOTOR SWC FUSE TELEMATICS COMMUNICATION INTERFACE CONTROL MODULE TO AUXILIARY BATTERY RELAY 1 (DIAGRAM 10 OF 10) TO PRK ENBL/ EAP FUSE (DIAGRAM 5 OF 10) TO RETAINED ACCESSORY POWER RELAY 2 (DIAGRAM 7 OF 10) TO RIGHT INSTRUMENT PANEL FUSE BLOCK (DIAGRAM 4 OF 10) TO UNDERHOOD FUSE BLOCK (DIAGRAM 2 OF 10) UGDO/ ISRVM FUSE W/ MEMORY W/ ROOF MOUNTED PROVISIONS W/O MEMORY W/O ROOF MOUNTED PROVISIONS

Go to component -> Power distribution circuit (1 of 10) -> RED/GRN WIRE

Wiring diagram red/grn (45 of 69)

5.3L, 6.2L 6 SPEED A/T 6.0L 6.0L 5.3L, 6.2L 8 SPEED A/T A/C COMPRESSOR CLUTCH RELAY A/C CONTRL FUSE ABS PUMP FUSE ABS VLV FUSE AERO SHUTTER FUSE AHA RVC FUSE ALC RUN/ CRANK FUSE AUXILIARY CHASSIS CONTROL MODULE BLK WIRE BODY CONTROL MODULE COOL FAN LT FUSE COOL FAN RT FUSE ECM IGN FUSE ECM/TCM FUSE ELECTRONIC BRAKE CONTROL MODULE ENGINE CONTROL MODULE ENGINE CONTROLS IGNITION RELAY ENGINE CONTROLS MODULE WAKE-UP RELAY EVAPORATIVE EMISSION VENT SOLENOID VALVE FPPM FUSE FROM BATTERY FUSE BLOCK (DIAGRAM 1 OF 10) FRONT AXLE ENGAGEMENT ACTUATOR FRONT FOG LAMP RELAY FUEL PUMP DRIVER CONTROL MODULE FUEL PUMP FUSE FUEL PUMP RELAY GRN/VIO WIRE HEADLAMP HIGH BEAM RELAY HEADLAMP LOW BEAM RELAY HORN RELAY ICCM FUSE IGNITION MAIN RELAY INT HTR AUX FUSE LEFT COOLING FAN MOTOR LEFT TRAILER STOP/TURN SIGNAL LAMP RELAY MISC IGN SPARE FUSE PARK LAMPS RELAY POLICE PROVISION (BLUNT CUT) REAR WINDOW WASHER PUMP RELAY RED/BLU WIRE RED/BRN WIRE RED/GRN WIRE RED/GRY WIRE RED/VIO WIRE RED/WHT WIRE RED/YEL WIRE RIGHT COOLING FAN MOTOR RIGHT TRAILER STOP/TURN SIGNAL LAMP RELAY SEC FUEL PUMP FUSE SECONDARY FUEL PUMP RELAY STARTER RELAY STRTR FUSE TO AUXILIARY BATTERY RELAY 2 (DIAGRAM 10 OF 10) TO CONFIGURABLE PROVISION RELAY 4 (DIAGRAM 10 OF 10) TO LEFT INSTRUMENT PANEL FUSE BLOCK (DIAGRAM 1 OF 10) TO LEFT INSTRUMENT PANEL FUSE BLOCK (DIAGRAM 3 OF 10) TO RC UPFIT 3, 4 FUSE (DIAGRAM 10 OF 10) TO REAR BODY FUSE BLOCK (DIAGRAM 9 OF 10) TRAILER BACKUP LAMPS RELAY TRANS IGN FUSE TRANSMISSION CONTROL MODULE UNDERHOOD FUSE BLOCK VEHICLE LEVEL CONTROL COMPRESSOR RELAY VIO/BLK WIRE VIO/GRN WIRE VIO/WHT WIRE W/ HID WINDSHIELD WASHER PUMP RELAY WINDSHIELD WIPER RELAY WINDSHIELD WIPER SPEED CONTROL RELAY WPR FUSE

Go to component -> Power distribution circuit (2 of 10) -> RED/GRN WIRE
