Chevrolet Malibu VIII facelift (2013-2016) brake apply sensor signal Wiring diagrams

This page contains all the electrical diagrams for the component. brake apply sensor signal, in which he is found in the car Chevrolet Malibu VIII facelift (2013-2016). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram brake apply sensor signal (1 of 3)

1 VOLT 103 7543 HEADLIGHTS SYSTEM EXTERIOR LIGHTS SYSTEM 278 5526 HEADLIGHTS SYSTEM TRANSMISSIONS SYSTEM 307 3287 HEADLIGHTS SYSTEM HORNS SYSTEM 5361 6817 EXTERIOR LIGHTS SYSTEM INTERIOR LIGHTS SYSTEM 664 94 EXTERIOR LIGHTS SYSTEM WIPER/WASHER SYSTEM ACC VOLT ACC VOLTAGE AMBIENT LIGHT SENSOR SIGNAL AMBIENT LIGHT SENSOR SIGNAL TAP UP/DOWN SW SIG ANTI-LOCK BRAKES SYSTEM ANTI-THEFT SYSTEM BATT POSITIVE VOLT BATTERY POSITIVE VOLTAGE BLK WIRE BLK/GRY WIRE BLU WIRE BLU/VIO WIRE BLU/WHT WIRE BODY CONTROL MODULE (BEHIND LEFT END OF DASH) BODY CONTROL MODULE (BEHIND LEFT SIDE OF DASH) BRAKE APPLY SENS LOW REF BRAKE APPLY SENS SPLY VOLT BRAKE APPLY SENSOR SIGNAL BRAKE APPLY SENSOR SIGNAL LED BACKLIGHT DIMMING CTRL BRN WIRE COMPUTER DATA LINES SYSTEM CRUISE CONTROL SYSTEM CRUISE CONTROL, SOUND SYSTEMS CRUISE SET/COAST/ RESUME/ACC SW SIG DOOR LOCKS, ANTI-THEFT SYSTEM DOOR LOCKS, ANTI-THEFT SYSTEMS DRV DR LOCK SW LCK SIG DRV DR LOCK SW UNLCK SIG EXTERIOR LIGHTS, CRUISE CONTROL SYSTEMS FUSE 10 FUSE 23 FUSE 24 FUSE 24 FUSE 9 FUSE 23 FUSE 3 FUSE 8 FUSE 8 FUSE 3 FUSE 10 FUSE 9 GMLAN SER DATA GMLAN SER DATA (+) REMOTE FUNC ACT RECEIVE SIG GRN WIRE GRN/GRY WIRE GRN/VIO WIRE GRN/WHT WIRE GROUND GRY WIRE GRY/BLK WIRE GRY/GRN WIRE GRY/WHT WIRE HAZ LED DIMMING SIG HAZ SW RIGHT TURN SIG HAZ SW RIGHT TURN SIG WINDSHIELD WASHER SW SIG HAZARD SW LEFT TURN SIG HAZARD SWITCH SIGNAL HDLP DIMMER SW HI BEAM SIG HDLP SW FLASH TO PASS SIG HDLP SW FLASH TO PASS SIG HORN SWITCH SIGNAL HDLP SW HDLPS OFF SIG CTRL HEADLAMP SW PARK LAMP SIG HEADLAMP SWITCH ON SIGNAL HEADLAMP SWITCH ON SIGNAL HAZ LED DIMMING SIG HEADLIGHTS SYSTEM HEADLIGHTS SYSTEM 4 3 HEADLIGHTS SYSTEM ANTI-LOCK BRAKES SYSTEM HEADLIGHTS SYSTEM HI SPD GMLAN SER DATA (+) REMOTE FUNCTION ACT SPLY HI SPD GMLAN SER DATA - HORN SWITCH SIGNAL HORNS SYSTEM HOT AT ALL TIMES IGN KEY RESISTOR SIG IGN MODE SW ACC LED SIG IGN MODE SW ACC LED SIG LIGHTNING CTRL SW SIG IGN MODE SW MODE SIG IGN MODE SW START LED SIG IGNITION SWITCH IGNITION VOLTAGE IMMOBILIZER RETURN IMMOBILIZER SUPPLY VOLTAGE INDICATOR DIMMING CTRL INSTRUMENT PANEL FUSE BLOCK INTERIOR LAMP DEFEAT SW SIG KEYLESS ENTRY CONTROL MODULE KEYLESS ENTRY CONTROL MODULE (BEHIND RIGHT SIDE LED BACKLIGHT DIMMING CTRL LIGHTING CTRL SW REF LIGHTNING CTRL SW SIG LIN NETWORK BUS 11 LOW SPEED GMLAN SERIAL DATA NAVIGATION SYSTEM NETWORK BUS 4 OF DASH) OFF OFF OFF OFF/RUN/CRANK VOLTAGE PARK BRK SW SIG PARK BRK SW SIG HDLP SW HDLPS OFF SIG CTRL POWER DISTRIBUTION SYSTEM POWER DISTRIBUTION SYSTEM 5720 7555 1134 306 RED/BLU WIRE RED/BRN WIRE RED/GRY WIRE RED/VIO WIRE RED/WHT WIRE REMOTE FUNC ACT RECEIVE SIG REMOTE FUNC ACT TRANSMIT SIG REMOTE FUNCTION ACT RTN RUN WIRE RUN/CRANK RUN/CRANK 1 VOLT SECURITY INDICATOR CONTROL SHIFT INTERLOCK SYSTEM STEERING WHEEL RESISTOR LADDER SIG 1 TAP UP/DOWN SW SIG TRACTION CTRL SW SIG TRANSMISSIONS SYSTEM VIO WIRE VIO/BLK WIRE VIO/YEL WIRE W/ KEYLESS ENGINE START W/O KEYLESS ENGINE START WHT WIRE WINDSHIELD WASHER SW SIG WINDSHIELD WIPER SW HI SIG WINDSHIELD WIPER SW LO SIG WINDSHIELD WIPER SW LOW REF WIPER/WASHER SYSTEM WIPER/WASHER SYSTEM HEADLIGHTS SYSTEM YEL WIRE YEL/GRN WIRE

Go to component -> Body control modules circuit (1 of 2) -> BRAKE APPLY SENSOR SIGNAL

Wiring diagram brake apply sensor signal (2 of 3)

2.0L 2.5L 2.0L 2.5L, 2.4L ACCESSORY VOLTAGE AUTOMATIC TRANSMISSION ASSEMBLY BATTERY POSITIVE VOLT BATTERY POSITIVE VOLTAGE BLK WIRE BLK/YEL WIRE BLU WIRE BODY CONTROL MODULE (BEHIND LEFT END OF DASH) BODY CONTROL MODULE (BEHIND LEFT SIDE OF DASH) BRAKE APPLY SENSOR LOW REFERENCE BRAKE APPLY SENSOR SIGNAL BRAKE APPLY SENSOR SUPPLY VOLTAGE BRAKE PEDAL POSITION SENSOR BRAKE PEDAL POSITION SENSOR (TOP OF BRAKE PEDAL ASSEMBLY) BRAKE POSITION SENSOR 5 VOLT REFERENCE BRAKE POSITION SENSOR LOW REFERENCE BRAKE POSITION SENSOR SIGNAL BRN WIRE COMPUTER DATA LINES COMPUTER DATA LINES SYSTEM CONTROL SOLENOID VALVE ASSEMBLY DK BLU/WHT WIRE ENGINE CONTROL MODULE (LEFT SIDE OF ENGINE COMPT) ENGINE CONTROL MODULE (TOP OF TRANSMISSION) EXCEPT HYBRID FUSE FUSE 22 FUSE 24 FUSE 8 GRN WIRE GROUND GRY WIRE HIGH SPEED GMLAN SERIAL DATA (+) HOT AT ALL TIMES HYBRID/EV BATTERY PACK (BEHIND REAR SEATS IN LUGGAGE COMPT) HYBRID/EV POWERTRAIN CONTROL MODULE IGNITION SWITCH IGNITION SWITCH (W/O KEYLESS ENGINE START SWITCH) INSTRUMENT PANEL FUSE BLOCK INSTRUMENT PANEL FUSE BLOCK (LEFT SIDE OF DASH) KEY CAPTURE SOLENOID ACTUATOR KEY CAPTURE SOLENOID ACTUATOR (IGNITION LOCK CYLINDER HOUSING) KEY CAPTURE/COLUMN LOCK SHIFT POSITION SIGNAL KEY-IN SWITCH LT GRN WIRE OFF OFF/RUN/CRANK VOLTAGE PARK POSITION SWITCH RED WIRE RED/BLU WIRE RED/BRN WIRE RED/WHT WIRE RUN WIRE SHIFT LEVER TRANSMISSION STARTER/GENERATOR CONTROL MODULE SWITCH SYSTEM TRANSMISSION CONTROL MODULE TRANSMISSION INTERNAL MODE SWITCH TRANSMISSION P/N SIG TRANSMISSION SHIFT LEVER TRANSMISSION SHIFT MANUAL SWITCH VIO WIRE VIO/YEL WIRE W/ KEYLESS ENGINE W/ KEYLESS ENGINE START SWITCH W/O KEYLESS ENGINE W/O KEYLESS ENGINE START SWITCH WHT WIRE WHT/GRN WIRE WHT/GRY WIRE WHT/LT GRN WIRE WHT/RED WIRE WHT/VIO WIRE YEL WIRE

Go to component -> Ignition lock solenoid circuit -> BRAKE APPLY SENSOR SIGNAL

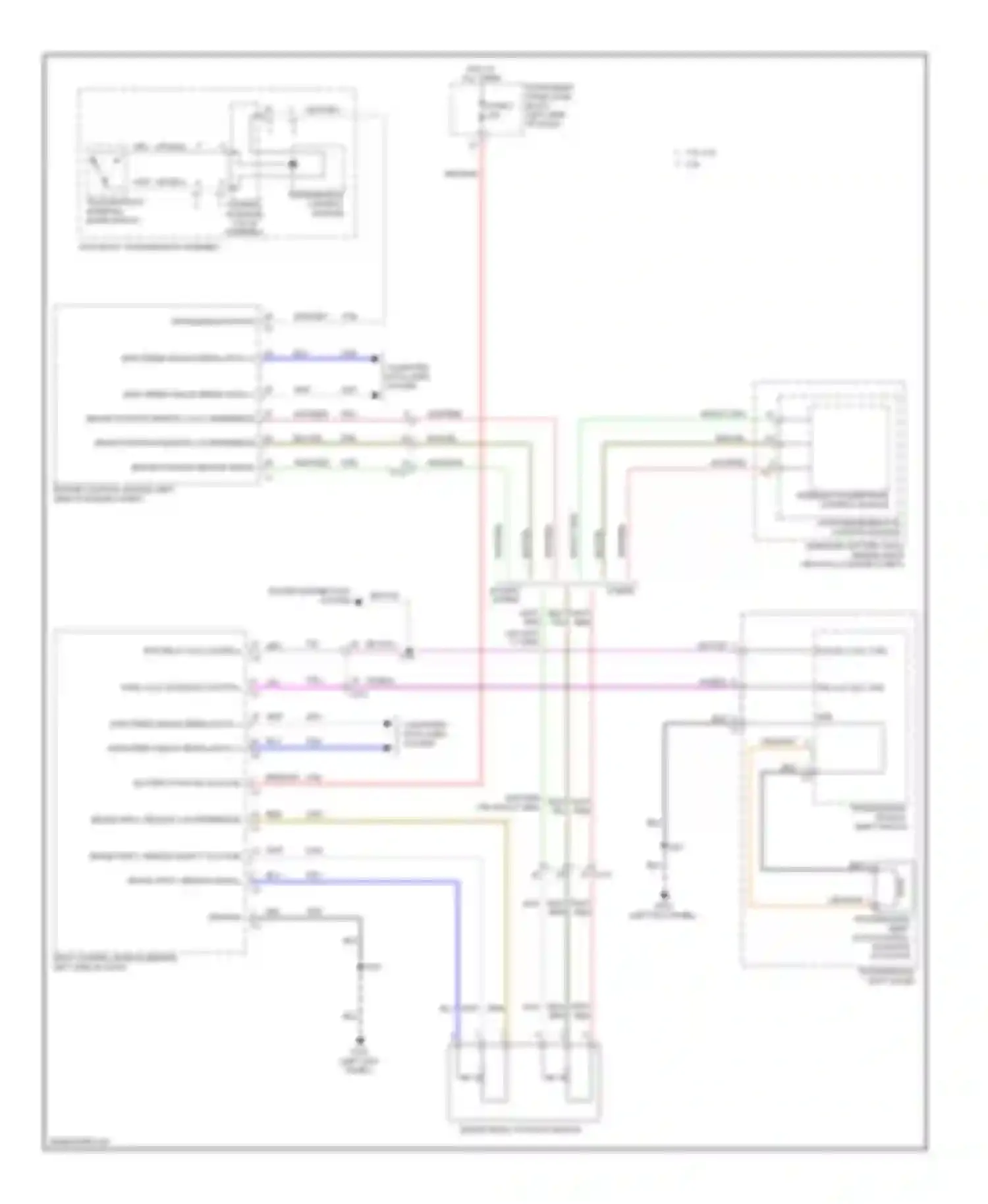

Wiring diagram brake apply sensor signal (3 of 3)

Go to component -> Shift interlock circuit -> BRAKE APPLY SENSOR SIGNAL
