Chevrolet Camaro V facelift (2013-2015) org/blk Wiring diagrams

This page contains all the electrical diagrams for the component. org/blk, in which he is found in the car Chevrolet Camaro V facelift (2013-2015). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram org/blk (1 of 45)

1334 1314 3840 3440 EXTERIOR LIGHTS SYSTEM 1969 28 7599 HEADLIGHTS SYSTEM HORNS SYSTEM DOOR LOCKS, ANTI-THEFT SYSTEMS 2501 2500 3274 COMPUTER DATA LINES SYSTEM DOOR LOCKS SYSTEM 5359 1788 781 3273 EXTERIOR LIGHTS SYSTEM ANTI-LOCK BRAKES SYSTEM 5361 6817 EXTERIOR LIGHTS SYSTEM INTERIOR LIGHTS SYSTEM 6135 5060 2501 2500 3272 111 3275 COMPUTER DATA LINES SYSTEM 728 13 ANTI-THEFT SYSTEM EXTERIOR LIGHTS SYSTEM 7555 1134 306 HEADLIGHTS SYSTEM INSTRUMENT CLUSTER SYSTEM HEADLIGHTS SYSTEM AMBIENT LT SENS SIG ANTI-THEFT SYSTEM BACKLIGHT DIMMING CTRL BATT POS VOL BCM 1 FUSE BCM 2 BCM 2 FUSE BCM 3 FUSE BCM 4 BCM 3 FUSE FUSE FUSE (UNDER LEFT FRONT OF CENTER CONSOLE) BCM 4 FUSE BCM 6 FUSE BCM 7 FUSE BCM 8 FUSE BLK WIRE BRK PEDAL POS SENS SIG BRK PEDAL POS SENS SIG BACKLIGHT DIMMING CTRL BRK PEDAL SW SIG BRN WIRE BRN/GRY WIRE COMPUTER DATA LINES SYSTEM DK GRN WIRE DOOR LOCKS SYSTEM DOOR LOCKS SYSTEM EXTERIOR LIGHTS SYSTEM DOOR LOCKS SYSTEM DOOR LOCKS, ANTI-THEFT SYSTEMS DRV DR LOCK SW LOCK SIG DRV DR LOCK SW UNLOCK SIG ENGINE CONTROLS SYSTEM EXTERIOR LIGHTS SYSTEM ANTI-LOCK BRAKES SYSTEM FRONT WINDSHIELD WIPER SW HI SIG GMLAN SERIAL DATA GMLAN SERIAL DATA BUS + GMLAN SERIAL DATA BUS - GMLAN SERIAL DATA BUS + RCDLR DATA RECEIVE GRY WIRE HAZARD SW SIG HDLP HI BEAM RLY CTRL HDLP HI BEAM RLY CTRL HORN RLY CTRL SIREN CTRL HDLP SW PARK LPD SIG HDLP SW SIG HDLP SW SIG PARK BRK SW SIG HDLPS OFF SIG/HDLP LO CTRL HDLPS OFF SIG/HDLP LO CTRL HDLPS ON SIG HEADLIGHTS SYSTEM HID HDLP RLY CTRL HORN RLY CTRL HORNS SYSTEM HOT AT ALL TIMES HOT AT ALL TIMES REAR BODY FUSE BLOCK (RIGHT SIDE RVC FUSE INSTRUMENT CLUSTER SYSTEM INSTRUMENT PANEL FUSE BCM 7 BCM 8 BLOCK FUSE FUSE (LEFT END OF DASH) INSTRUMENT PANEL FUSE BLOCK INTERCONNECT NETWORK 4 LF TURN SIG LP SPLY VOL LOW REF LOW REF MARKER LPS CTRL LR TURN SIG LP SPLY VOL LT BLU WIRE LT BLU/WHT WIRE LT GRN WIRE MARKER LPS CTRL OF ENGINE COMPT) OF LUGGAGE COMPT) ORG/BLK WIRE PARK BRK SW SIG PNK/BLK WIRE PNK/WHT WIRE PPL INTERIOR LP DEFEAT SW SIG RCDLR DATA RECEIVE RCDLR DATA TRANSMIT RCDLR POWER REAR BODY FUSE BLOCK REAR COMPT LID RELEASE CTRL REAR COMPT LID RELEASE CTRL BRK PEDAL SW SIG HID HDLP RLY CTRL RED WIRE RED/WHT WIRE RVC FUSE SECURITY INDICATOR CTRL SECURITY INDICATOR CTRL HDLP SW PARK LPD SIG SIREN CTRL STARTING/CHARGING SYSTEM STARTING/CHARGING SYSTEM EXTERIOR LIGHTS SYSTEM TAN WIRE TAN/BLK WIRE TAN/WHT WIRE TRACTION CTRL SW SIG TRUNK, TAILGATE, FUEL DOORS SYSTEM UNDERHOOD FUSE BLOCK UNDERHOOD FUSE BLOCK (RIGHT FRONT WHT WIRE WIPER/WASHER SYSTEM YEL WIRE YEL/BLK WIRE

Go to component -> Body control modules circuit (1 of 2) -> ORG/BLK WIRE

Wiring diagram org/blk (2 of 45)

1 2 3 DRV DR LOCK MTR UNLOCK CTRL DR LOCK ACTUATOR UNLOCK CTRL GND 5 V REF ACCENT LPS CTRL ACCESSORY VOL ANTI-THEFT SYSTEM ANTI-THEFT SYSTEM CRUISE CONTROL SYSTEM BACKUP LP SPLY VOL BATT POS VOL BLK WIRE BODY CONTROL MODULE (LEFT SIDE OF DASH) BRN WIRE BRN/LT BLU WIRE CHMSL CTRL COMMUNICATION ENABLE COMPUTER DATA LINES SYSTEM COURTESY LP CTRL COURTESY LP SW SIG CRUISE CONTROL SYSTEM CRUISE CTRL SW SIG CURRENT SENS SIG CURRENT SENS VOL DIMMING CTRL DK BLU WIRE DK BLU/WHT WIRE DK GRN WIRE DK GRN/WHT WIRE DK GRN/YEL WIRE DOOR LOCKS SYSTEM DOOR LOCKS SYSTEM INTERIOR LIGHTS SYSTEM DOOR LOCKS SYSTEM TRUNK, TAILGATE, FUEL DOORS SYSTEM DR LOCK ACTUATOR LOCK CTRL DR LOCK ACTUATOR UNLOCK CTRL DRL CTRL DRV DR LOCK MTR UNLOCK CTRL EXTERIOR LIGHTS SYSTEM WIPER/WASHER SYSTEM FOG LP RLY CTRL GMLAN SERIAL DATA BUS + GMLAN SERIAL DATA BUS+ GMLAN SERIAL DATA BUS- GRY WIRE HDLP DIMMER SW HI BEAM SIG HDLP SW FLASH TO PASS SIG HDLP SW FLASH TO PASS SIG HORN SW SIG FOG LP RLY CTRL HDLP SW REF VOL HEADLIGHTS SYSTEM HEADLIGHTS SYSTEM EXTERIOR LIGHTS SYSTEM HEADLIGHTS SYSTEM HORNS SYSTEM HEADLIGHTS SYSTEM HOOD AJAR SW SIG HORN SW SIG HORNS SYSTEM HOT AT ALL TIMES IGNITION SWITCH IGNITION VOL IMMOBILIZER GND IMMOBILIZER POWER INTERCONNECT NETWORK 1 INTERCONNECT NETWORK 11 INTERCONNECT NETWORK 3 KEY-IN IGNITION SWITCH LH PARK LP SPLY VOL LH TURN SIG LOW REF LT BLU WIRE LT GRN WIRE LT GRN/WHT WIRE MARKER LPS CTRL OFF ORG/ WIRE ORG/BLK WIRE PASS DR LOCK SWITCH SIG PASS DR LOCK SWITCH SIG REAR COMPT LID RELEASE SW PASS DR LOCK UNLOCK SIG PNK IGNITION VOL WIRE PNK WIRE PNK/BLK WIRE POWER DISTRIBUTION SYSTEM PPL RAP RLY COIL CTRL REAR COMPT LID AJAR SW SIG REAR COMPT LID RELEASE SW REAR COMPT LP CTRL REAR LICENSE LP CTRL RED/WHT WIRE RF TURN SIG LP SPLY VOL RH PARK LP SPLY VOL RH TURN SIG RH TURN SIG WASHER SW SIG PNK WIRE RR TURN SIG LP SPLY VOL RUN WIRE SERIAL DATA WAKE-UP SIG SHIFT INTERLOCK SYSTEM SHIFT INTERLOCK SYSTEM INTERIOR LIGHTS SYSTEM SHIFT INTERLOCK SYSTEM SOUND SYSTEMS CRUISE CONTROL SYSTEM WIPER/WASHER SYSTEM SHIFT LOCK CTRL SOL CTRL SHIFT LOCK CTRL SOL CTRL REAR COMPT LP CTRL SOUND SYSTEMS STARTING/CHARGING SYSTEM STARTING/CHARGING SYSTEM COMPUTER DATA LINES SYSTEM DOOR LOCKS SYSTEM STEERING WHEEL CTRL SW SIG TAN WIRE TAN/BLK WIRE TAP UP/TOP DN SW SIG TRANSMISSIONS SYSTEM TRUNK, TAILGATE, FUEL DOORS SYSTEM WASHER FLUID PUMP RLY CTRL WASHER SW SIG WHT WIRE WHT/BLK WIRE WIPER MTR PARK SW SIG WIPER RLY CTRL WIPER SW HI SIG WIPER SW HI SIG PPL TAP UP/TOP DN SW SIG 5-V REF WIPER SW LOW SIG WIPER/WASHER SYSTEM WIPER/WASHER SYSTEM STARTING/CHARGING SYSTEM WIPER/WASHER SYSTEM TRANSMISSIONS SYSTEM YEL WIRE

Go to component -> Body control modules circuit (2 of 2) -> ORG/BLK WIRE

Wiring diagram org/blk (4 of 45)

BATTERY POSITIVE VOLT BLK WIRE BODY CONTROL MODULE CENTER CONSOLE MULTIFUNCTION SWITCH COMM RIDE TOUR LED CTRL COMPUTER DATA LINES SYSTEM DK BLU WIRE DK BLU/WHT WIRE DK GRN WIRE DK GRN/WHT WIRE ELECTRONIC BRAKE CONTROL MODULE ELECTRONIC BRAKE CONTROL MODULE (ON RIGHT FRONT STRUT TOWER) ELECTRONIC SUSPENSION CONTROL MODULE ELECTRONIC SUSPENSION CONTROL MODULE (RIGHT REAR OF LUGGAGE COMPT) GMLAN SER DATA GRY WIRE HOT AT ALL TIMES IND DIM CTRL IND DIM CTRL SER DATA COMM LEFT FRONT SHOCK ABSORBER ACTUATOR LEFT FRONT SUSPENSION POSITION SENSOR LEFT FRONT SUSPENSION POSITION SENSOR (LEFT FRONT WHEELWELL) LEFT REAR SHOCK ABSORBER ACTUATOR LEFT REAR SUSPENSION POSITION SENSOR LEFT REAR SUSPENSION POSITION SENSOR (LEFT REAR WHEELWELL) LF DAMP SERV SPLY VOLT LF STRUT SNSR LO LF STRUT SNSR SIG LF STRUT SNSR VOLT REF LR DAMP SERV SPLY VOLT LR DAMP SERVO CTRL LR STRUT SNSR LO LR STRUT SNSR LO RF STRUT SNSR SIG LR STRUT SNSR SIG LR STRUT SNSR VOLT REF LT BLU WIRE LT BLU/BLK WIRE LT BLU/WHT WIRE LT GRN WIRE LT GRN/BLK WIRE LT GRN/WHT WIRE ORG/BLK WIRE PPL/WHT WIRE REAR BODY FUSE BLOCK RED/WHT WIRE RF DAMP SERV CTRL RF DAMP SERV SPLY VOLT RF STRUT SNSR LO RF STRUT SNSR SIG RF STRUT SNSR VOLT REF RIGHT FRONT SHOCK ABSORBER ACTUATOR RIGHT FRONT SUSPENSION POSITION SENSOR RIGHT FRONT SUSPENSION POSITION SENSOR (RIGHT FRONT WHEELWELL) RIGHT REAR SHOCK ABSORBER ACTUATOR RIGHT REAR SUSPENSION POSITION SENSOR RIGHT REAR SUSPENSION POSITION SENSOR (RIGHT REAR WHEELWELL) RR DAMP SERV SPLY VOLT RR DAMP SERVO CTRL RR DAMP SERVO CTRL RR DAMP SERV SPLY VOLT GND RR STRUT SNSR LO RR STRUT SNSR LO LF STRUT SNSR SIG RR STRUT SNSR SIG RR STRUT SNSR SIG LF STRUT SNSR LO RR STRUT SNSR VOLT REF RTD FUSE RTD FUSE (RIGHT SIDE OF LUGGAGE COMPT) SER DATA COMM SERIAL DATA COMM ENABLE SPORT IND TAN WIRE TAN/BLK WIRE TAN/WHT WIRE TOUR IND WHT WIRE YEL WIRE YEL/LT GRN WIRE YEL/PPL WIRE

Go to component -> Electronic suspension circuit -> ORG/BLK WIRE

Wiring diagram org/blk (5 of 45)

1 2 DRL CONTROL DRL CONTROL 19 7 HORN RELAY CONTROL MARKER LAMPS CTRL 20 3 SIREN CTRL BATT POSITIVE VOLT 22 25 GMLAN SERIAL DATA RCDLR POWER 4 6 NETWORK 3 RF DR AJAR SW SIG 5 13 6 AJAR SW SIG PASS DR LOCK SW LOCK SIG PASS DR LOCK UNLOCK SIG AJAR SW SIG AMBIENT LIGHT SENSOR AMBIENT LIGHT SENSOR (TOP CENTER OF DASH) ATWS FUSE 66 BATT POSITIVE VOLT BCM 7 FUSE BCM 8 FUSE BLK WIRE BODY CONTROL MODULE (LEFT SIDE OF DASH) BRN/GRY WIRE BRN/LT BLU WIRE COMPUTER DATA LINES SYSTEM DK BLU WIRE DK GRN WIRE DK GRN/YEL WIRE DR LOCK ACTUATOR LOCK CTRL DR LOCK ACTUATOR LOCK CTRL DRV DOOR LOCK MOTOR UNLOCK CTRL DR LOCK ACTUATOR UNLOCK CTRL DRIVER DOOR LATCH ASSEMBLY DRIVER DOOR LOCK SWITCH DRIVER INFORMATION CENTER DISPLAY DRL CONTROL DRV DOOR LOCK MOTOR UNLOCK CTRL DRV DR LOCK STATUS SIG DRV DR LOCK SW LOCK SIG DRV DR LOCK SW UNLOCK SIG DRV DR LOCK UNLOCK SIG FROM BREAKOUT TO RADIO HARNESS) GMLAN SERIAL DATA GRY WIRE GRY/BLK WIRE HEADLIGHTS SYSTEM HID HEADLAMP RLY CTRL HOOD AJAR SW SIG HOOD AJAR SWITCH HOOD AJAR SWITCH (CENTER FRONT OF ENGINE COMPT) HORN RELAY CONTROL HORNS SYSTEM HOT AT ALL TIMES HOT AT ALL TIMES INSTRUMENT PANEL FUSE BLOCK (LEFT END BCM 7 OF DASH) FUSE INSTRUMENT CLUSTER INSTRUMENT PANEL FUSE BLOCK LH PARK LAMP SPLY VOL LO SPD SERIAL DATA LOCK LOGIC LOGIC DRIVER WINDOW MOTOR LOGIC DRIVER WINDOW SWITCH LOGIC PASSENGER WINDOW MOTOR LOW REFERENCE LT BLU WIRE LT BLU/WHT WIRE LT GRN WIRE MARKER LAMPS CTRL NCA WIRE NETWORK 3 NETWORK 3 LF DR AJAR SW SIG NETWORK 3 RF DR AJAR SW SIG ORG/ WIRE ORG/BLK WIRE PASS DR LOCK SW LOCK SIG PASS DR LOCK UNLOCK SIG PASSENGER DOOR LATCH ASSEMBLY PASSENGER DOOR LOCK SWITCH PNK WIRE PNK/BLK WIRE PNK/WHT WIRE RCDLR DATA RECEIVE RCDLR DATA TRANSMIT RCDLR GROUND RCDLR POWER REAR LICENSE LAMP CTRL RED/WHT WIRE REMOTE CONTROL DOOR LOCK RECEIVER REMOTE CONTROL DOOR LOCK RECEIVER (TOP CENTER OF WINDSHIELD) RH PARK LAMP SPLY VOL SECURITY INDICATOR SECURITY INDICATOR CTRL SECURITY SIREN SECURITY SIREN RELAY SECURITY SIREN RELAY (W/ CONTENT THEFT DETERRENT ALARM HORN) SERIAL DATA SIREN CTRL TAN WIRE TAN/WHT WIRE TRUNK, TAILGATE, FUEL DOORS SYSTEM UNDERHOOD FUSE BLOCK UNDERHOOD FUSE BLOCK (RIGHT FRONT OF ENGINE COMPT) UNLOCK UNLOCK PASSENGER DOOR LOCK SWITCH W/ REMOTE ENGINE START CONTROL W/O COMMUNICATION SYSTEM W/O COLOR INFO DISPLAY YEL WIRE

Go to component -> Forced entry circuit -> ORG/BLK WIRE

Wiring diagram org/blk (6 of 45)

3.6L 3.6L 6.2L VIN J, 6.2L VIN W, 7.0L 5-VOLT REFERENCE 6.2L VIN J, 6.2L VIN W, 7.0L 6.2L VIN P 7 6 SENS SIG LO REF A/C CMPR CLUTCH RLY CTRL A/C COMPRESSOR A/C COMPRESSOR CLUTCH A/C COMPRESSOR CLUTCH (3.6L: LEFT FRONT OF ENGINE) (6.2L: RIGHT FRONT OF ENGINE) A/C COMPRESSOR CLUTCH RELAY A/C ON IND A/C ON SWITCH A/C REF PRESS SENS SIG A/C REFRIGERANT PRESSURE SENSOR A/C REFRIGERANT PRESSURE SENSOR (A/C HIGH PRESSURE LINE) A/C-ON A/C-ON SWITCH IND AC CLTCH FUSE AMBIENT AIR TEMPERATURE SENSOR AMBIENT AIR TEMPERATURE SENSOR (BEHIND LEFT SIDE OF FRONT BUMPER FASCIA) BLK WIRE BLOWER SWITCH CLUTCH RELAY COMPUTER DATA LINES SYSTEM COOL FAN COOL FAN HIGH FUSE COOL FAN LOW FUSE COOL FAN RLY FUSE COOLING FAN HIGH SPEED RELAY COOLING FAN LOW SPEED RELAY COOLING FAN SPEED CONTROL RELAY DK BLU WIRE DK GRN WIRE DK GRN/WHT WIRE ECT SENSOR SIGNAL ENGINE CONTROL MODULE (RIGHT FRONT OF ENGINE COMPT) ENGINE CONTROLS IGNITION RELAY ENGINE COOLANT TEMPERATURE GAUGE ENGINE COOLANT TEMPERATURE SENSOR FUSE GRY WIRE HI SPD COOL FAN RLY CTRL HOT AT ALL TIMES HOT W/ IGNITION MAIN RELAY ENERGIZED INSTRUMENT CLUSTER LEFT COOLING FAN DIODE LEFT COOLING FAN MOTOR LO REF LO SPD COOL FAN RLY CTRL LO SPD GMLAN SERIAL DATA LOGIC LOGIC LO SPD GMLAN SERIAL DATA LOW REFERENCE LOWER AIR LOWER OUTLET AIR DEFROST OUTLET IND SWITCH LOWER AIR OUTLET DEFROST IND LOWER AIR OUTLET IND LOWER AIR OUTLET SWITCH LOWER AIR OUTLET, DEFROST SWITCH LOWER UPPER, AIR LOWER OUTLET, AIR DEFROST OUTLET SWITCH IND LT BLU WIRE ORG/BLK WIRE PNK PNK 1 2 WIRE PNK RLY CTRL WIRE PNK WIRE RADIO/HVAC CONTROLS RECIRCULATION IND RECIRCULATION RECIRCULATION IND SWITCH RECIRCULATION SWITCH RIGHT COOLING FAN DIODE RIGHT COOLING FAN MOTOR RLY CTRL RLY FUSE RUN/CRNK IP RUN/CRNK IP FUSE SENS SIG SERIAL DATA BUS- TAN WIRE TAN/BLK WIRE TO CHARGE AIR COOLER COOLANT PUMP RELAY (DIAGRAM 1 OF 2) UNDERHOOD FUSE BLOCK UPPER AIR OUTLET BLOWER SWITCH SWITCH UPPER AIR OUTLET IND UPPER AIR OUTLET SWITCH UPPER, LOWER AIR OUTLET IND UPPER, LOWER AIR OUTLET SWITCH VENTILATION FAN SWITCH WHT WIRE WINDSHIELD DEFROST IND WINDSHIELD DEFROST SWITCH WINDSHIELD WINDSHIELD DEFROST DEFROST SWITCH IND YEL WIRE

Go to component -> Manual a/c circuit (2 of 2) -> ORG/BLK WIRE

Wiring diagram org/blk (7 of 45)

5 V REF 1 5 VIL REF BLK WIRE BLK/BRN WIRE BLK/WHT WIRE BRN WIRE BRN/WHT WIRE CAM W RETURN LOW REF CAM X RETURN LOW REF CAM Y RETURN LOW REF CAM Z RETURN LOW REF CAMSHAFT EXHAUST SENS CAMSHAFT INTAKE SENS CAMSHAFT LOW REF (1) CAMSHAFT LOW REF (2) CAMSHAFT POSITION SENS CAMSHAFT POSITION SENSOR EXHAUST BANK 1 CAMSHAFT POSITION SENSOR EXHAUST BANK 1 (RIGHT FRONT OF RIGHT CYLINDER BANK) CAMSHAFT POSITION SENSOR EXHAUST BANK 2 CAMSHAFT POSITION SENSOR EXHAUST BANK 2 (LEFT FRONT OF LEFT CYLINDER BANK) CAMSHAFT POSITION SENSOR INTAKE BANK 1 CAMSHAFT POSITION SENSOR INTAKE BANK 1 (LEFT FRONT OF RIGHT CYLINDER BANK) CAMSHAFT POSITION SENSOR INTAKE BANK 2 CAMSHAFT POSITION SENSOR INTAKE BANK 2 (RIGHT FRONT OF LEFT CYLINDER BANK) CAMSHAFT SOLENOID (1) CAMSHAFT SOLENOID (2) COOLANT TEMPERATURE CRANKSHAFT POSITION SENSOR CRANKSHAFT POSITION SENSOR (LOWER LEFT FRONT OF ENGINE) DIRECT FUEL CYLINDER 1 DIRECT FUEL CYLINDER 2 DIRECT FUEL CYLINDER 3 DIRECT FUEL CYLINDER 3 DIRECT FUEL CYLINDER 6 DIRECT FUEL CYLINDER 1 SIG GND DIRECT FUEL CYLINDER 4 DIRECT FUEL CYLINDER 4 DIRECT FUEL CYLINDER 5 DIRECT FUEL CYLINDER 2 DIRECT FUEL CYLINDER 5 DIRECT FUEL CYLINDER 6 DK BLU WIRE DK BLU/WHT WIRE DK GRN WIRE DK GRN/WHT WIRE ENGINE CONTROL MODULE ENGINE CONTROL MODULE (RIGHT FRONT OF ENGINE COMPT) ENGINE COOLANT SENS ENGINE COOLANT TEMPERATURE SENSOR ENGINE OIL PRESSURE SENSOR ENGINE OIL PRESSURE SENSOR (ON OIL FILTER HOUSING) FUEL RAIL PRESSURE SENSOR FUEL RAIL PRESSURE SENSOR (FRONT OF FUEL INJECTOR RAIL) GRY WIRE GRY/BLK WIRE HI FUEL PUMP ACTUATOR HI FUEL PUMP CTRL HIGH PRESSURE FUEL PUMP HIGH PRESSURE FUEL PUMP (TOP REAR OF LEFT CYLINDER BANK) IGNITION CONTROL (6) IGNITION CTRL (5) IGNITION CTRL 1 IGNITION CTRL 2 IGNITION CTRL 3 IGNITION CTRL 4 IGNITION CTRL LOW REF LOW REF LT BLU WIRE LT BLU/WHT WIRE LT GRN WIRE LT GRN/WHT WIRE M/T MANUAL TRANSMISSION FLUID TEMPERATURE SENSOR OIL PRESSURE SENS SIG ORG/ WIRE ORG/BLK WIRE ORG/WHT WIRE PPL PPL 12 13 14 15 PPL PPL PPL/WHT WIRE SIG GND TAN WIRE TAN/WHT WIRE WHT TAN/ WIRE WHT WIRE WHT/BLK WIRE YEL WIRE YEL/BLK WIRE

Go to component -> Wiring diagram engine performance 3.6l vin 3 (1 of 6) -> ORG/BLK WIRE

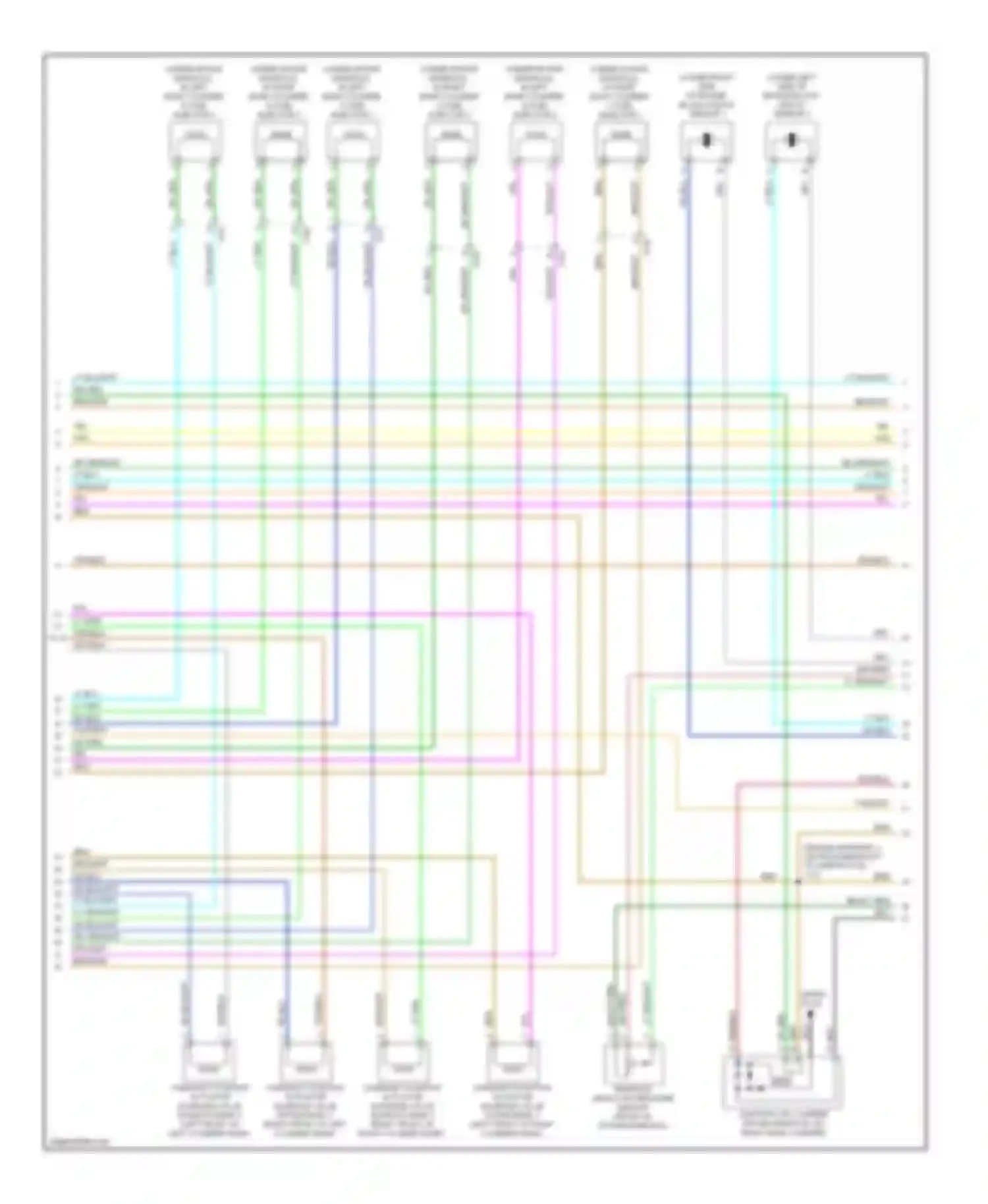

Wiring diagram org/blk (9 of 45)

2 3 1 6 4 5 (OR PNK) WIRE 23 24 SER DATA - SER DATA + 7 13 SIG SPLY VOLT (OR PNK) WIRE A/T BLK WIRE BLK/LT GRN WIRE BLU LT WIRE BLU WIRE BODY CONTROL MODULE (LEFT SIDE OF DASH) BRAKE PEDAL POSITION SENSOR BRAKE PEDAL POSITION SENSOR (MOUNTED ON BRAKE PEDAL BRACKET) BRN WIRE BRN/WHT WIRE COMPUTER DATA LINES SYSTEM DK BLU WIRE DK BLU/WHT WIRE DK GRN WIRE DK GRN/WHT WIRE EVAPORATIVE EMISSION PURGE SOLENOID VALVE EVAPORATIVE EMISSION VENT SOLENOID VALVE EVAPORATIVE EMISSION VENT SOLENOID VALVE (ABOVE REAR DIFFERENTIAL) FUEL TANK PRESSURE SENSOR FUEL TANK PRESSURE SENSOR (TOP REAR OF FUEL TANK) GRN DK WIRE GRN WIRE GRY WIRE GRY/RED WIRE GRY/WHT WIRE HEATED OXYGEN SENSOR BANK 1 SENSOR 1 HEATED OXYGEN SENSOR BANK 2 SENSOR 1 IGNITION COIL 1 IGNITION COIL 1 UNDER INTAKE MANIFOLD, (ON RIGHT BANK CYLINDER 1) IGNITION COIL 2 IGNITION COIL 2 (UNDER INTAKE MANIFOLD, ON LEFT BANK CYLINDER 2) IGNITION COIL 3 IGNITION COIL 3 UNDER INTAKE MANIFOLD, (ON RIGHT BANK CYLINDER 3) IGNITION COIL 4 IGNITION COIL 4 (UNDER INTAKE MANIFOLD, ON LEFT BANK CYLINDER 4) IGNITION COIL 6 IGNITION COIL 6 (UNDER INTAKE MANIFOLD, ON LEFT BANK CYLINDER 6) LOW REF LT BLU WIRE LT BLU/WHT WIRE LT GRN WIRE LT GRN/ BLK WIRE LT GRN/DK BLU WIRE LT GRN/WHT WIRE LT GRN/YEL WIRE M/T NCA WIRE ORG/BLK WIRE ORG/WHT WIRE PNK/BLK WIRE PPL RED WIRE RED YEL/ WIRE RED/WHT WIRE SECONDARY FUEL LEVEL SENSOR SECONDARY FUEL LEVEL SENSOR (TOP LEFT SIDE OF FUEL TANK) SER DATA SIG SPARK PLUG SPLY VOLT TAN WIRE TAN/BLK WIRE TAN/WHT WIRE UNDER INTAKE MANIFOLD, (ON RIGHT BANK CYLINDER 1) UNDER INTAKE MANIFOLD, (ON RIGHT BANK CYLINDER 3) VIO/DK BLU WIRE VIO/GRY WIRE VIO/WHT WIRE WHT BRN WIRE WHT WIRE WHT/ DK BLU WIRE WHT/BLK WIRE WHT/LT GRN WIRE YEL WIRE YEL/RED WIRE YEL/WHT WIRE

Go to component -> Wiring diagram engine performance 3.6l vin 3 (3 of 6) -> ORG/BLK WIRE

Wiring diagram org/blk (10 of 45)

Go to component -> Wiring diagram engine performance 3.6l vin 3 (4 of 6) -> ORG/BLK WIRE
