BMW 5 series F10/F11 (2009-2013) central gateway module Wiring diagrams

This page contains all the electrical diagrams for the component. central gateway module, in which he is found in the car BMW 5 series F10/F11 (2009-2013). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram central gateway module (11 of 30)

Go to component: -> Base radio circuit, basic (1 of 2) -> CENTRAL GATEWAY MODULE

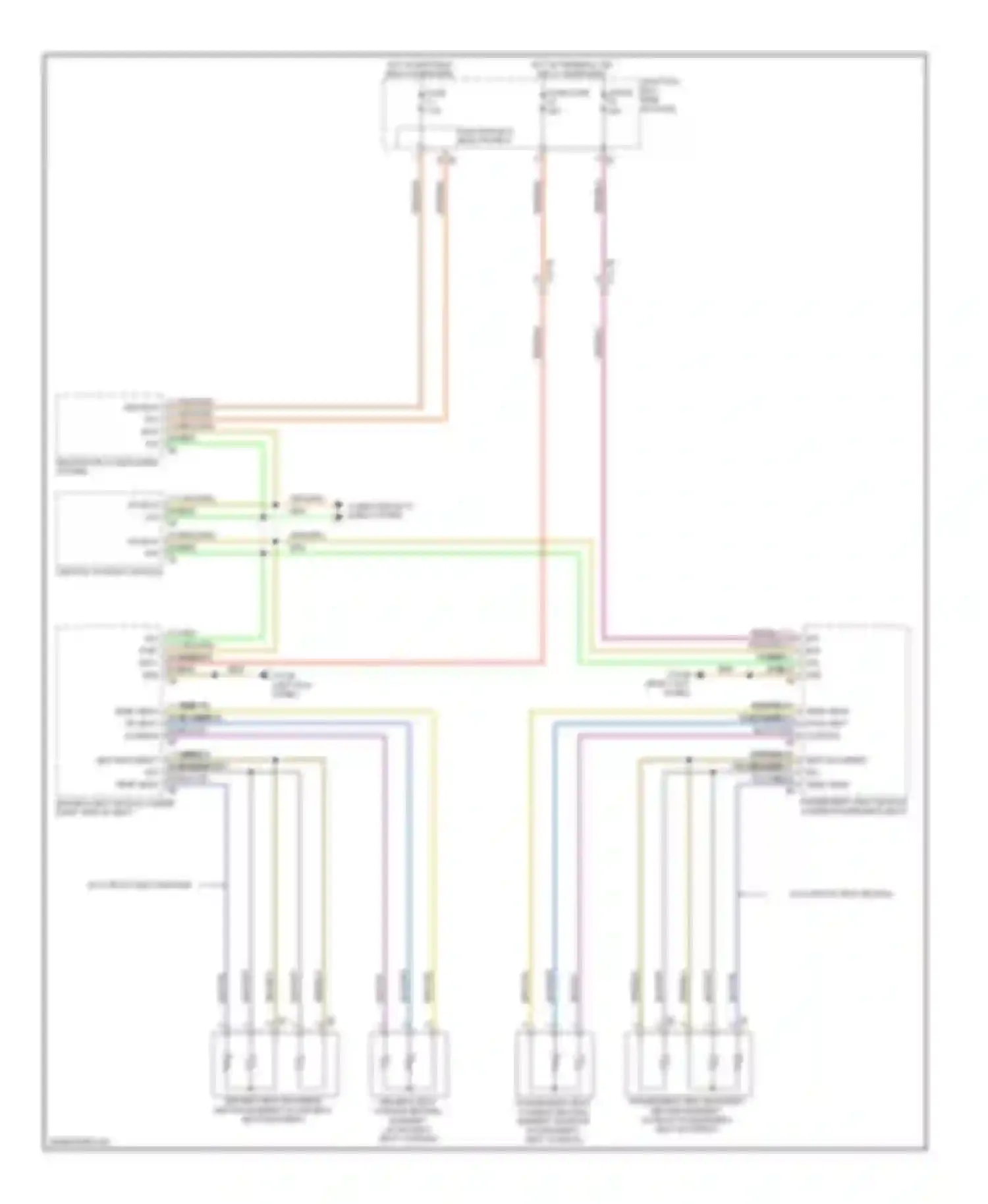

Wiring diagram central gateway module (12 of 30)

Go to component: -> Front heated seats circuit, with multi-function seats -> CENTRAL GATEWAY MODULE

Wiring diagram central gateway module (13 of 30)

Go to component: -> Front heated seats circuit, without multi-function seats -> CENTRAL GATEWAY MODULE

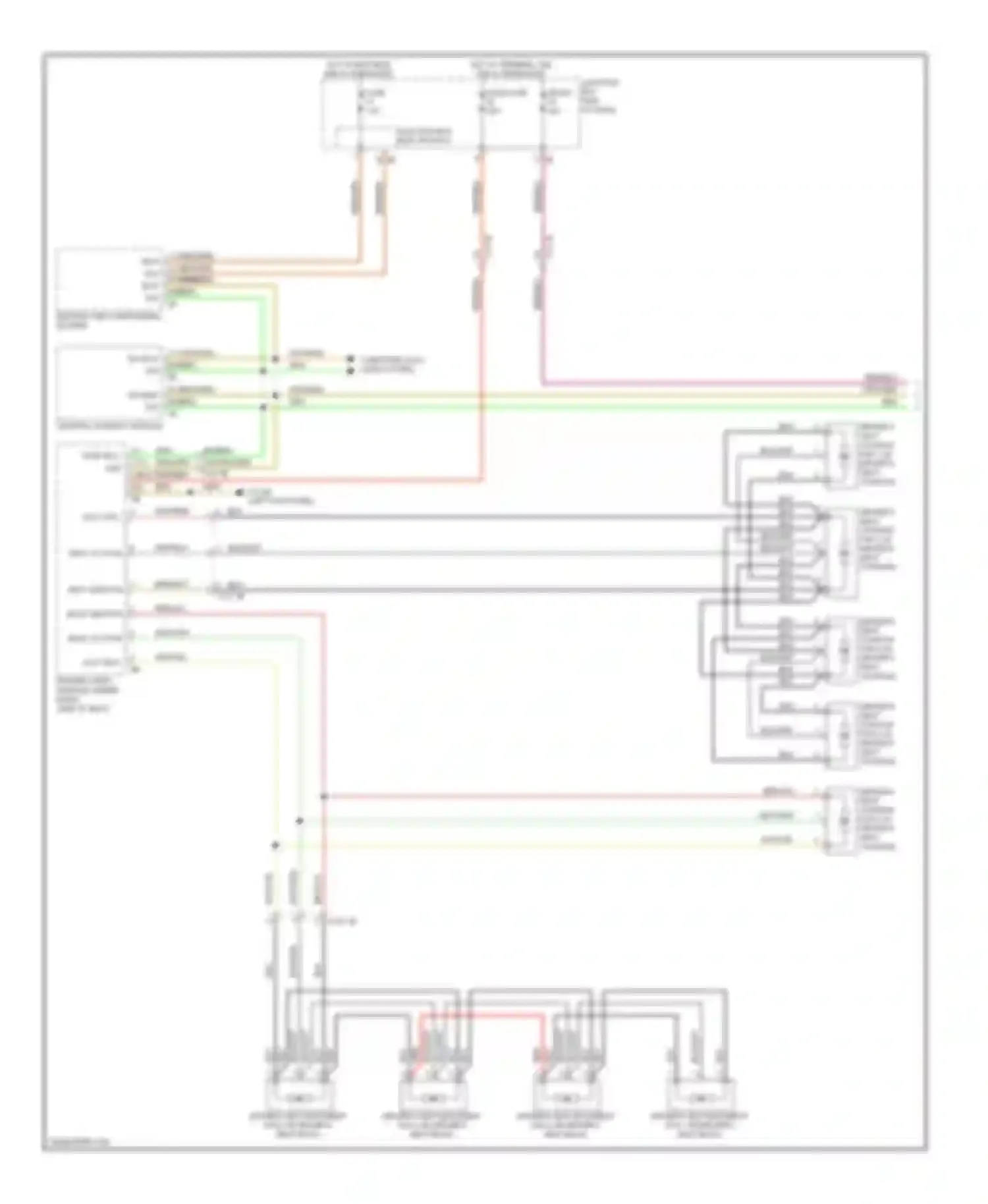

Wiring diagram central gateway module (14 of 30)

Go to component: -> Front seat ventilation circuit (1 of 2) -> CENTRAL GATEWAY MODULE

Wiring diagram central gateway module (15 of 30)

Go to component: -> Navigation circuit, basic without hifi radio (1 of 2) -> CENTRAL GATEWAY MODULE

Wiring diagram central gateway module (16 of 30)

Go to component: -> Navigation circuit, high with hifi radio (1 of 2) -> CENTRAL GATEWAY MODULE

Wiring diagram central gateway module (17 of 30)

Go to component: -> Navigation circuit, high without hifi radio (1 of 2) -> CENTRAL GATEWAY MODULE

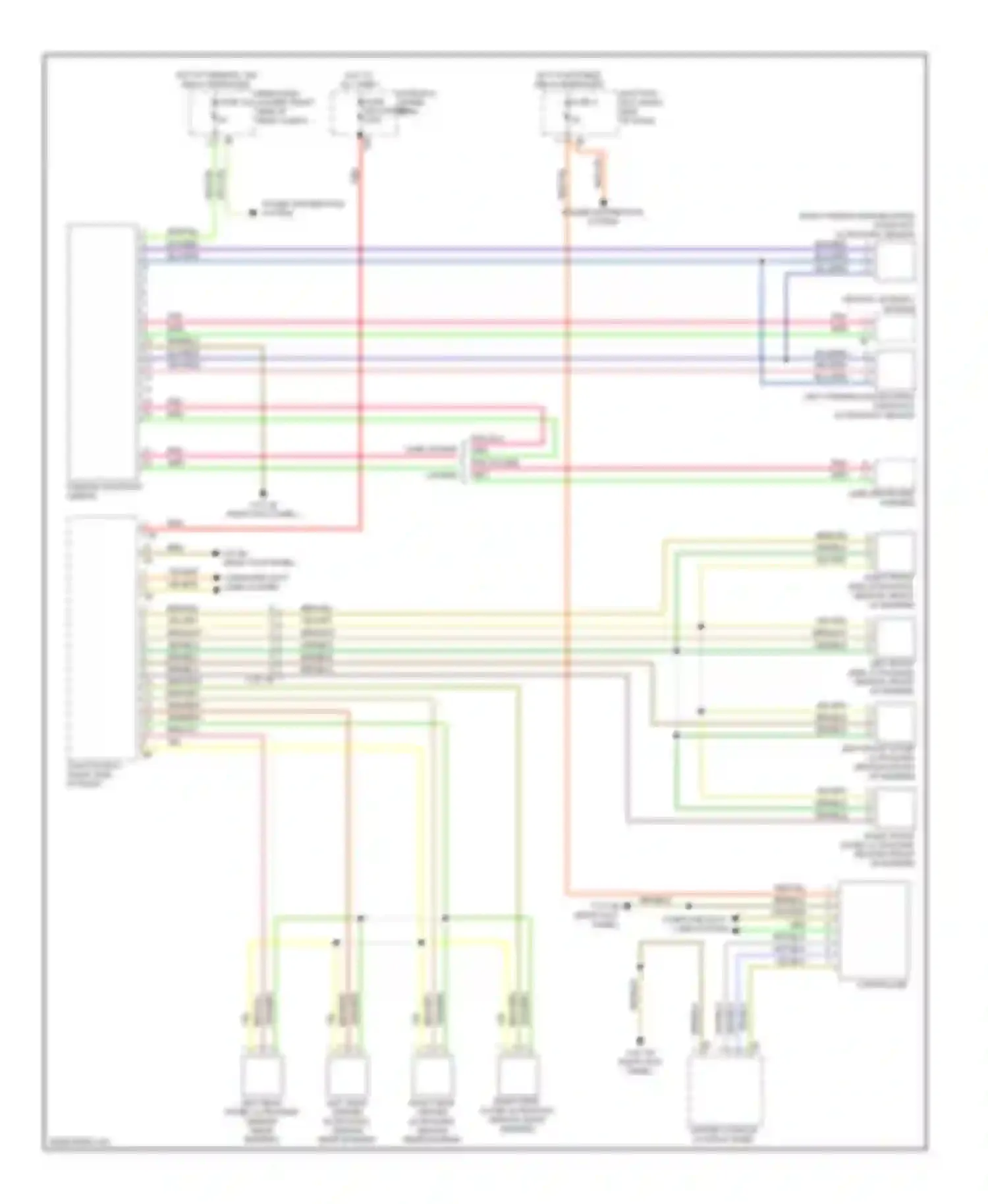

Wiring diagram central gateway module (18 of 30)

Go to component: -> Parking assistant circuit -> CENTRAL GATEWAY MODULE

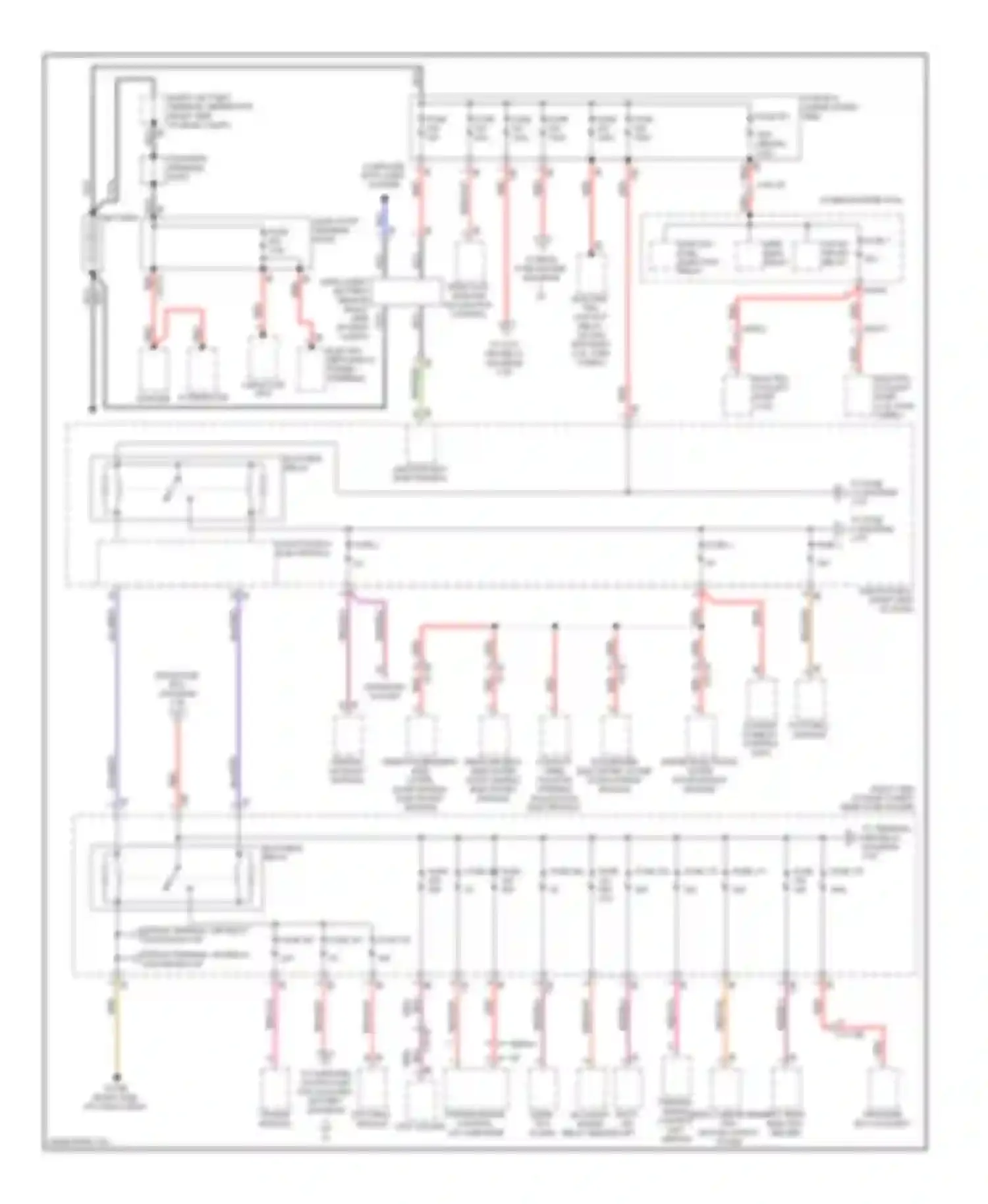

Wiring diagram central gateway module (19 of 30)

3.0L TWIN TURBO ALTERNATOR STARTER BATTERY BI-STABLE RELAY BLU WIRE BLU/BRN WIRE BLU/RED WIRE BOOT LID LIFT BRN WIRE CAPACITOR BOX CENTRAL GATEWAY MODULE COMPUTER DATA LINES SYSTEM DIAGNOSIS SOCKET DME MAIN RELAY DRIVER ELECTRONIC OUTER DOOR HANDLE MODULE DYNAMIC STABILITY CONTROL (DSC) ELECTRIC COOLANT PUMP (3.OL TWIN TURBO) ELECTRIC COOLANT PUMP (3.OL) ELECTRIC FAN CUT-OUT RELAY (W/ FAN ELECTRO- MECHANICAL POWER STEERING FOOTWELL MODULE FOOTWELL PARKING BRAKE MODULE CONTROL UNIT TOP HIFI (GT) AMPLIFIER FROM FUSE BOX (DIAGRAM 1 OF 6) FUSE FUSE 1 FUSE 100 FUSE 101 FUSE 107 FUSE 177 FUSE 179 FUSE 180 FUSE 169 FUSE 195 FUSE 178 FUSE 2 FUSE 200 FUSE 167 FUSE 3 FUSE 500 N/A FUSE 502 FUSE 7 FUSE BOX (UNDER SPARE TIRE) FUSE FUSE FUSE FUSE 183 GRN/RED WIRE IGNITION, FUEL INJECTION RELAY INTELLIGENT BATTERY SENSOR (RIGHT SIDE OF REAR COMPT) JUMP START TERMINAL POINT JUNCTION BOX (RIGHT SIDE OF DASH) JUNCTION BOX ELECTRONICS LEFT REAR TRANSFER ELECTRIC BOX AUXILIARY HEATER NCA WIRE PARKING BRAKE CONTROL UNIT (SEDAN) PASSENGER ELECTRONIC OUTER DOOR HANDLE MODULE POWER DISTRIBUTION REAR AXLE KING PIN INCLINATION CONTROL REAR COMPARTMENT FAN MOTOR OUTPUT STAGE REAR FUSE HOLDER REAR PASSENGER'S SIDE OUTER DOOR HANDLE ELECTRONIC MODULE RED WIRE RED/BLU WIRE RED/GRN WIRE RED/GRY WIRE RED/VIO WIRE RED/WHT WIRE RED/YEL WIRE SAFETY BATTERY TERMINAL GENERATOR (RIGHT SIDE OF REAR COMPT) SEDAN GT SIREN W/ COMPR- TILT ESSOR ALARM RELAY SENSOR TO CHARGING CONTROLLER FOR AUXILIARY BATTERY (DIAGRAM 2 OF 6) TO CUT- OFF RELAY (DIAGRAM 2 OF 6) TO FUSE 14 (DIAGRAM 2 OF 6) TO FUSE 4 (DIAGRAM 2 OF 6) TO REAR FUSE HOLDER (DIAGRAM 1 OF 6) TO TERMINAL TRAILER MODULE TRANSFER TERMINAL POINT VALVE- TRONIC RELAY

Go to component: -> Power distribution circuit (1 of 6) -> CENTRAL GATEWAY MODULE

Wiring diagram central gateway module (20 of 30)

Go to component: -> Rear heated seats circuit -> CENTRAL GATEWAY MODULE

Page 2 of 3
