Audi S6 C7 (2012-2014) driver seat lumbar support adjustment switch Wiring diagrams

This page contains all the electrical diagrams for the component. driver seat lumbar support adjustment switch, in which he is found in the car Audi S6 C7 (2012-2014). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

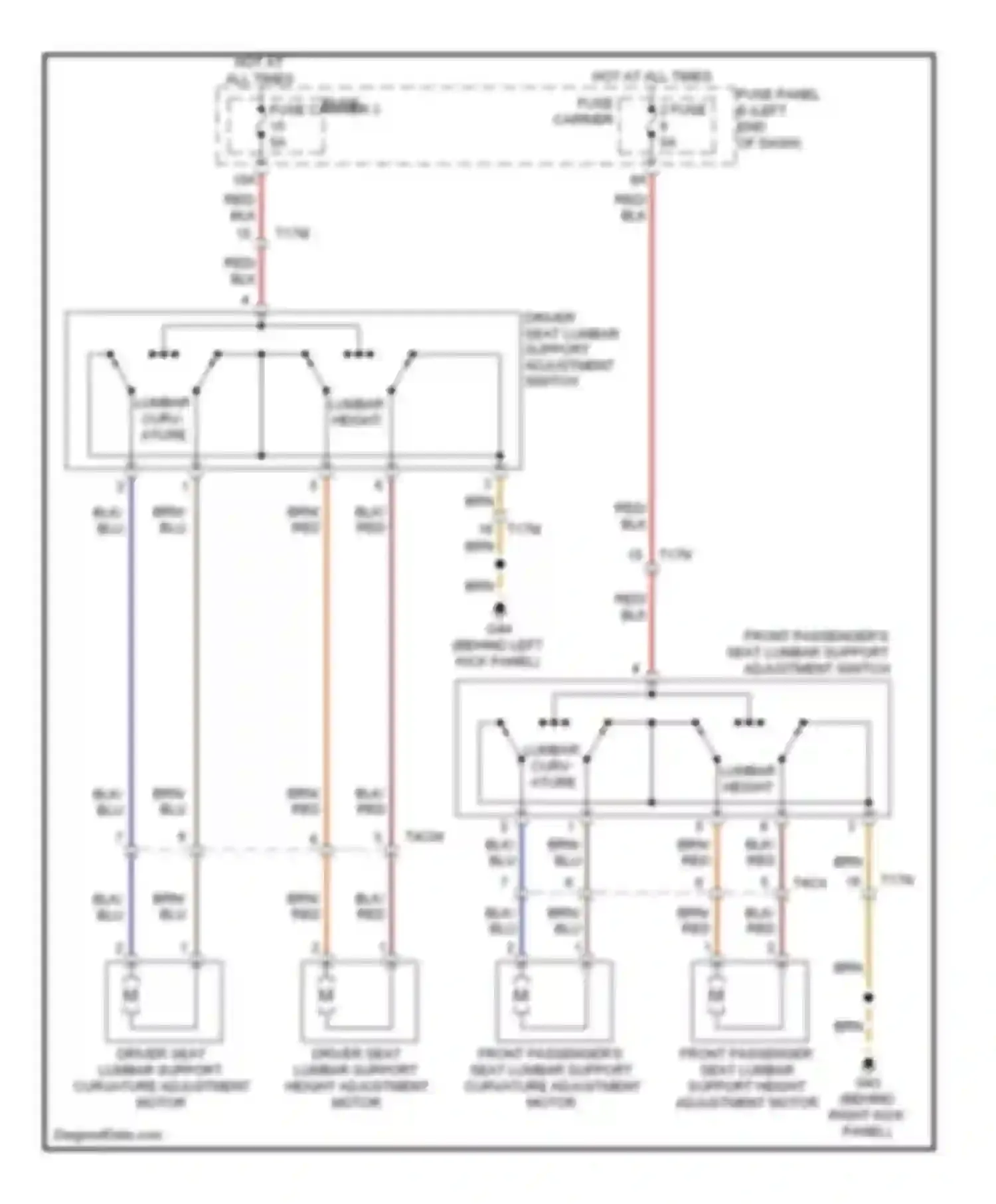

Wiring diagram driver seat lumbar support adjustment switch (1 of 2)

Go to component: -> Lumbar circuit -> DRIVER SEAT LUMBAR SUPPORT ADJUSTMENT SWITCH

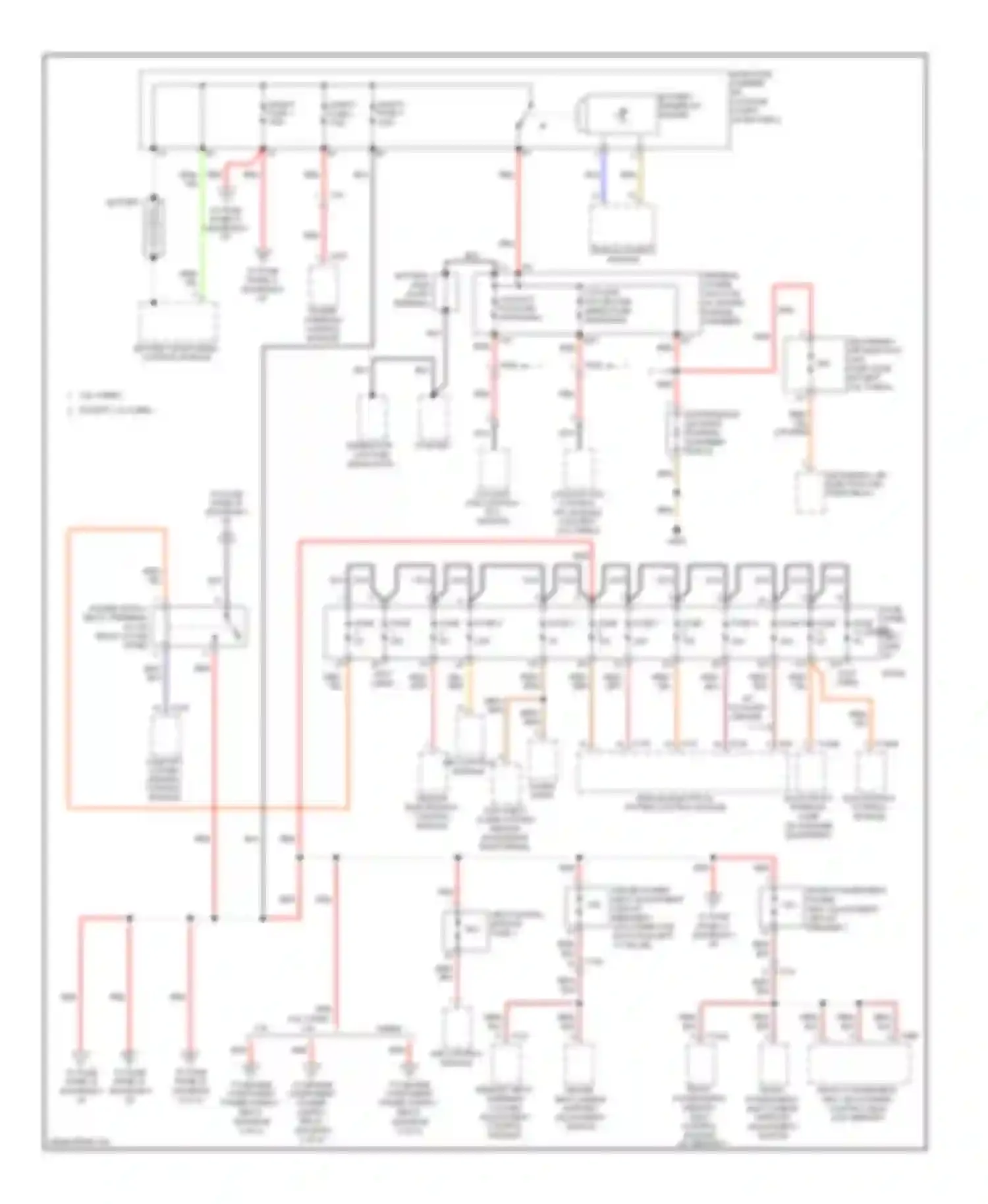

Wiring diagram driver seat lumbar support adjustment switch (2 of 2)

4.0L TURBO 4.0L TURBO 2.0L TURBO ABS CONTROL MODULE ABS CONTROL MODULE FUSE 1 AIR BAG CONTROL MODULE ALARM HORN BATTERY BATTERY INTERRUPT IGNITER BATTERY JUMP BATTERY MONITORING CONTROL MODULE BLK WIRE BLU WIRE BRN WIRE COMFORT SYSTEM CENTRAL CONTROL MODULE COOLANT FAN CONTROL (FC) MODULE COOLANT FAN CONTROL (FC) MODULE 2 (EXCEPT 2.0L TURBO) COOLANT FAN FUSE COOLANT FAN SECOND SPEED FUSE DRIVER POWER SEAT ADJUSTMENT CIRCUIT BREAKER 1 DRIVER SEAT LUMBAR SUPPORT ADJUSTMENT SWITCH EXCEPT 2.0L TURBO FRONT PASSENGER'S POWER SEAT ADJUSTMENT CIRCUIT BREAKER 1 FRONT PASSENGER'S SEAT ADJUSTMENT CONTROL HEAD (W/O MEMORY) FUSE 1 FUSE 2 N/A FUSE 10 FUSE 3 FUSE 4 FUSE 5 FUSE 6 FUSE 7 FUSE 8 FUSE 9 FUSE PANEL FUSE 11 FUSE 12 (UNDER LEFT SIDE OF GENERATOR, VOLTAGE REGULATOR GRN WIRE GRY WIRE JUNCTION (IN CENTER PLENUM CHAMBER) MAIN FUSE CARRIER (IN LUGGAGE COMPT MEMORY SEAT/ STEERING COLUMN ADJUSTMENT CONTROL MODULE NCA WIRE ON BATTERY) POWER STEERING CONTROL MODULE POWER SUPPLY RELAY (TERMINAL 15) (ON RELAY & FUSE PANEL B) RED WIRE ROOF FRONT ELECTRONICS INTERIOR CONTROL LAMP MODULE (W/ HIGHLINE EQUIPMENT) SAFETY FUSE 1 SAFETY FUSE 2 SAFETY FUSE 3 SECONDARY AIR INJECTION (AIR) PUMP FUSE SECONDARY AIR INJECTION (AIR) PUMP RELAY STARTER SUPPRESSOR (IN RIGHT PLENUM CHAMBER E-BOX) TERMINAL TERMINAL 30 WIRE TO FUSE PANEL B (DIAGRAM 4 OF 9) TO FUSE PANEL B (DIAGRAM 5 OF 9) TO FUSE PANEL C (DIAGRAM 3 OF 9) TO FUSE PANEL F (DIAGRAM 6 OF 9) VEHICLE ELECTRICAL SYSTEM CONTROL MODULE W/ AUXILIARY HEATER WHT WIRE YEL WIRE

Go to component: -> Power distribution circuit (1 of 9) -> DRIVER SEAT LUMBAR SUPPORT ADJUSTMENT SWITCH
