Audi S4 B8 (2008-2011) steering column electronic systems control module Wiring diagrams

This page contains all the electrical diagrams for the component. steering column electronic systems control module, in which he is found in the car Audi S4 B8 (2008-2011). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram steering column electronic systems control module (1 of 11)

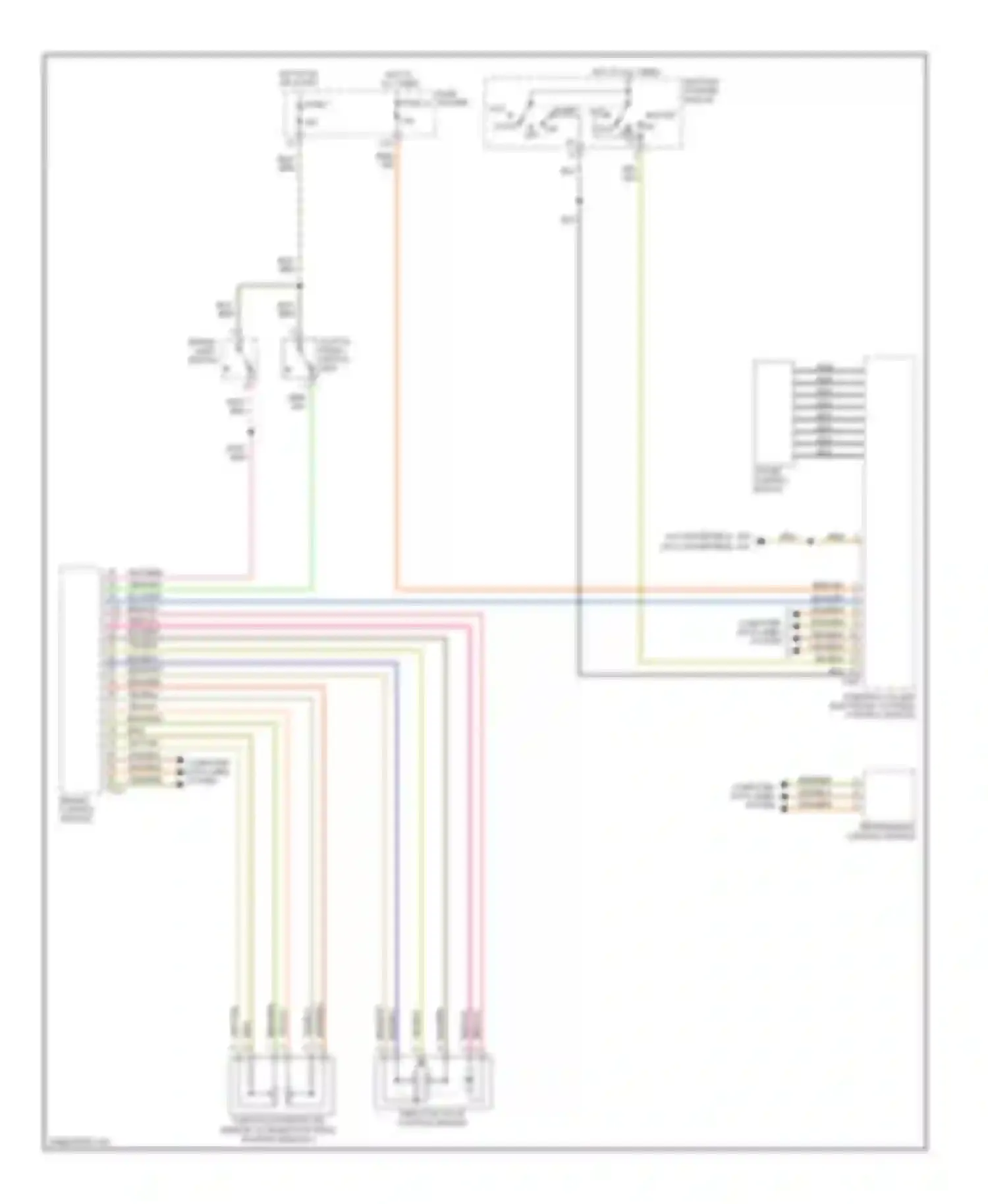

Go to component: -> Anti-lock brakes circuit (2 of 2) -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE

Wiring diagram steering column electronic systems control module (2 of 11)

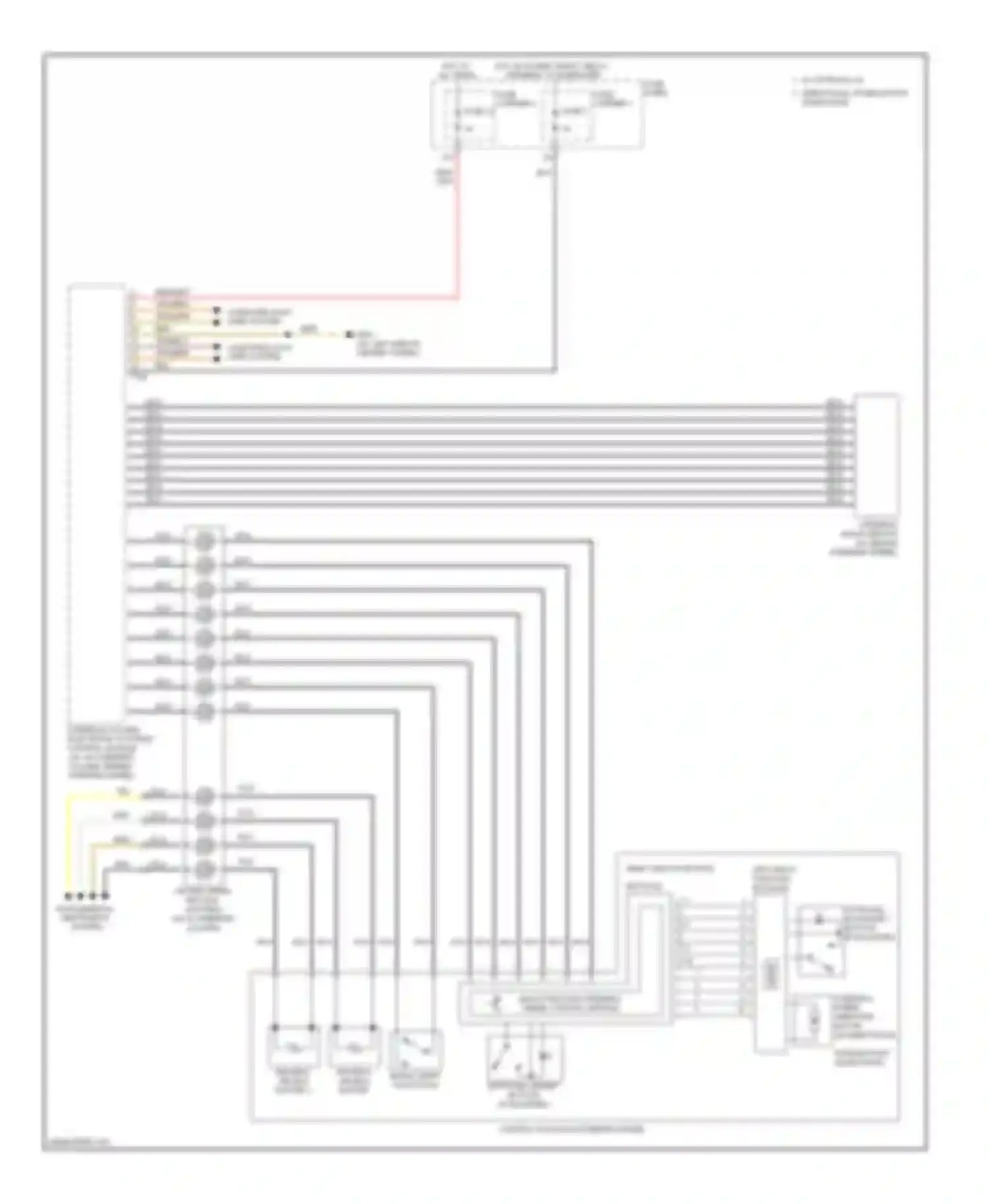

Go to component: -> Cruise control circuit -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE

Wiring diagram steering column electronic systems control module (3 of 11)

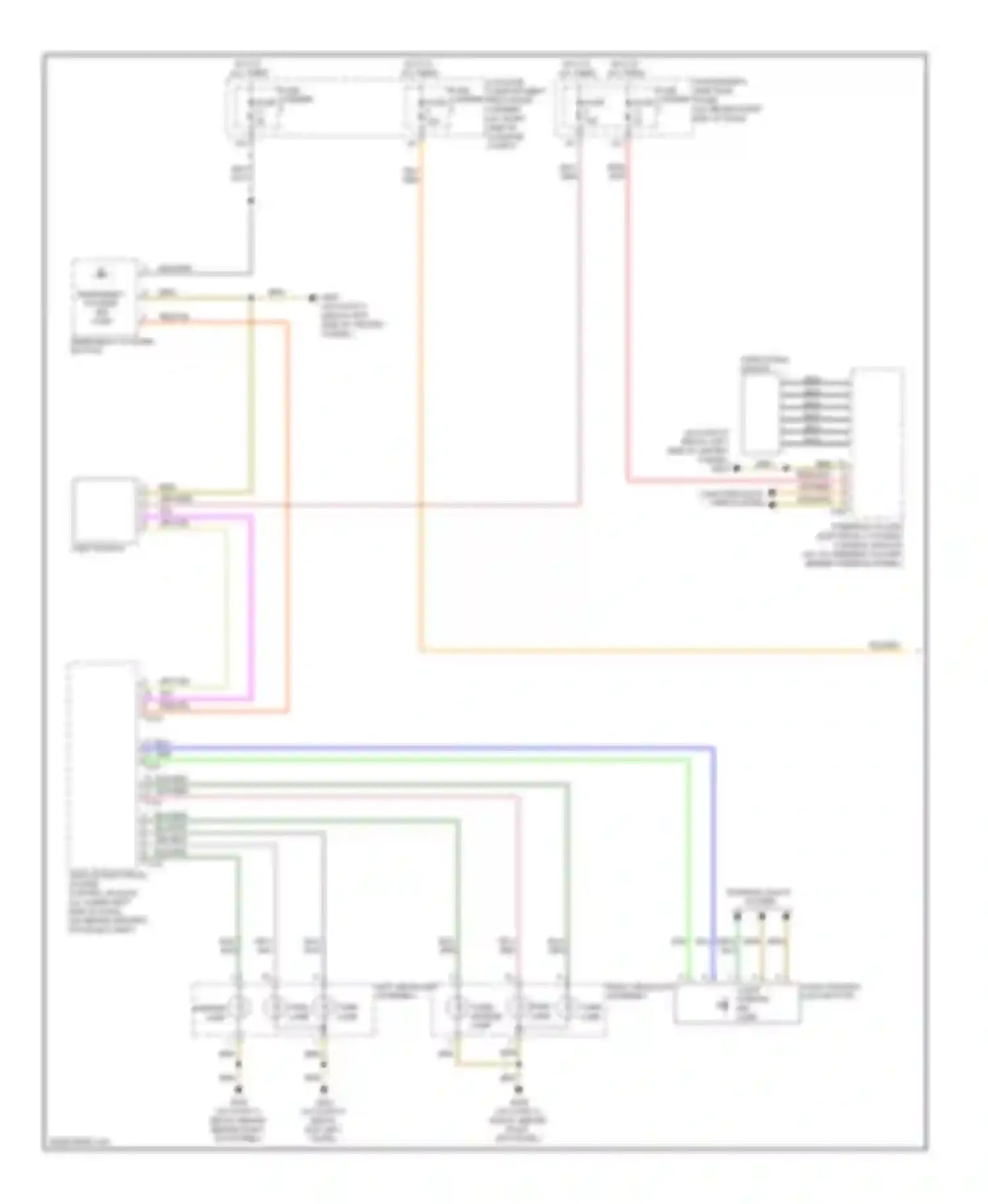

Go to component: -> Exterior lamps circuit, avant with led (1 of 2) -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE

Wiring diagram steering column electronic systems control module (4 of 11)

Go to component: -> Exterior lamps circuit, avant without led (1 of 2) -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE

Wiring diagram steering column electronic systems control module (5 of 11)

Go to component: -> Exterior lamps circuit, sedan (1 of 2) -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE

Wiring diagram steering column electronic systems control module (6 of 11)

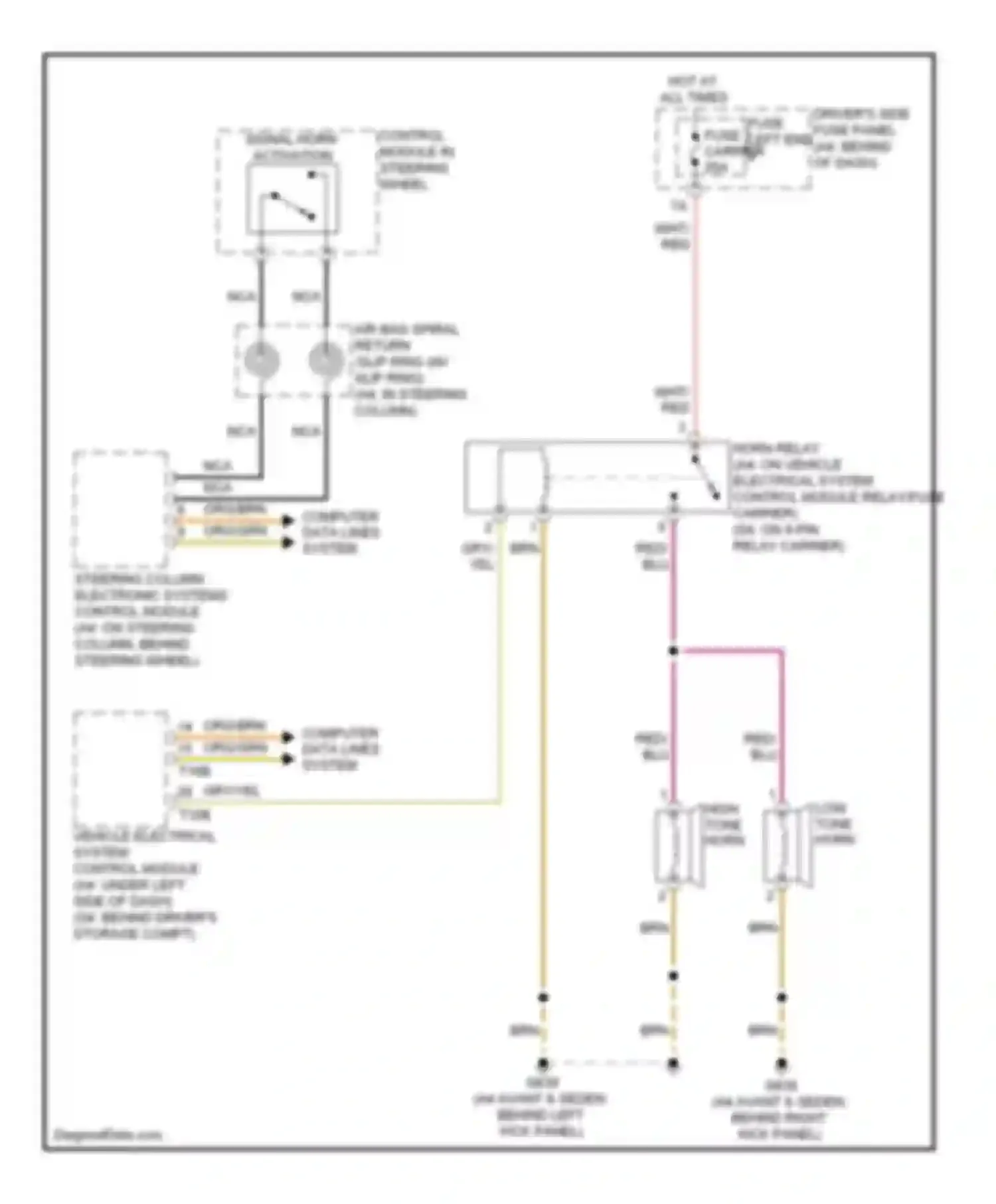

Go to component: -> Horn circuit -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE

Wiring diagram steering column electronic systems control module (7 of 11)

2.0L ABS CONTROL MODULE (NOT USED) ALL WHEEL DRIVER CONTROL MODULE ASR/ ESP BUTTON BATTERY BATTERY MONITORING CONTROL MODULE BLK WIRE BLK/BLU WIRE BLK/BRN WIRE BLK/GRN WIRE BLK/GRY WIRE BLK/RED WIRE BLK/VIO WIRE BLK/WHT WIRE BLK/YEL WIRE COMFORT SYSTEM CENTRAL CONTROL MODULE DATA BUS ON BOARD DIAGNOSTIC INTERFACE DATA LINK CONNECTOR (DLC) DRIVER'S REAR LID CONTROL SEAT MULTIMEDIA MODULE DRIVER'S SIDE FUSE PANEL FUSE CARRIER 1 ELECTRICAL SYSTEM CONTROL MODULE RELAY/ FUSE CARRIER) ELECTRONIC DAMPING CONTROL MODULE FROM POWER SUPPLY RELAY (TERMINAL 15) (DIAGRAM 1 OF 6) FUSE FUSE 1 FUSE 11 FUSE 12 FUSE 3 FUSE 4 FUSE CARRIER 1 FUSE FUSE FUSE FUSE FUSE FUSE FUSE FUSE FUSE FUSE FUSE PANEL A GARAGE DOOR OPENER CONTROL HEAD GENERATOR DATA BUS VOLTAGE ON BOARD REGULATOR DIAGNOSTIC INTERFACE GRN WIRE GRY/RED WIRE GRY/VIO WIRE LEFT END OF DASH) LUGGAGE COMPARTMENT RELAY/FUSE CARRIER FUSE CARRIER 1 LUGGAGE COMPT) NCA WIRE OF LUGGAGE COMPT, ON BATTERY) PASSENGER'S SEAT MULTIMEDIA PASSENGER'S SIDE FUSE PANEL POWER SUPPLY RELAY (TERMINAL 15) REAR LID CONTROL MODULE 2 REAR WINDOW DEFOGGER FUSE REAR WINDOW DEFOGGER RELAY RED WIRE RED YEL/ WIRE RED/ BLK WIRE RED/ WHT WIRE RED/BLU WIRE RED/BRN WIRE RED/GRN WIRE RED/WHT WIRE RIGHT END OF DASH) SEDAN: MIDDLE OF LUGGAGE COMPT, ON BATTERY) SELECTOR LEVER SENSOR SYSTEM CONTROL MODULE STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE TO DRIVER'S SIDE FUSE PANEL (DIAGRAM 1 OF 6) TO DRIVER'S SIDE FUSE PANEL (DIAGRAM 6 OF 6) TO FUSE 2 (DIAGRAM 2 OF 6) TO LUGGAGE COMPARTMENT RELAY/FUSE CARRIER (DIAGRAM 3 OF 6) TO LUGGAGE COMPARTMENT RELAY/FUSE CARRIER (DIAGRAM 4 OF 6) TO SOCKETS RELAY (DIAGRAM 4 OF 6) TO STARTER RELAY 2 (DIAGRAM 5 OF 6) VIO/BLU WIRE W/ COMFORT WHT WIRE

Go to component: -> Power distribution circuit (1 of 6) -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE

Wiring diagram steering column electronic systems control module (8 of 11)

Go to component: -> Power steering column circuit -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE

Wiring diagram steering column electronic systems control module (9 of 11)

Go to component: -> Steering column electronic systems control module circuit -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE

Wiring diagram steering column electronic systems control module (10 of 11)

Go to component: -> Wiring diagram engine performance 4.2l (1 of 4) -> STEERING COLUMN ELECTRONIC SYSTEMS CONTROL MODULE
