Headlights circuit, w/o hid w/ matrix beam for Audi Q7 4M (2015-2020)

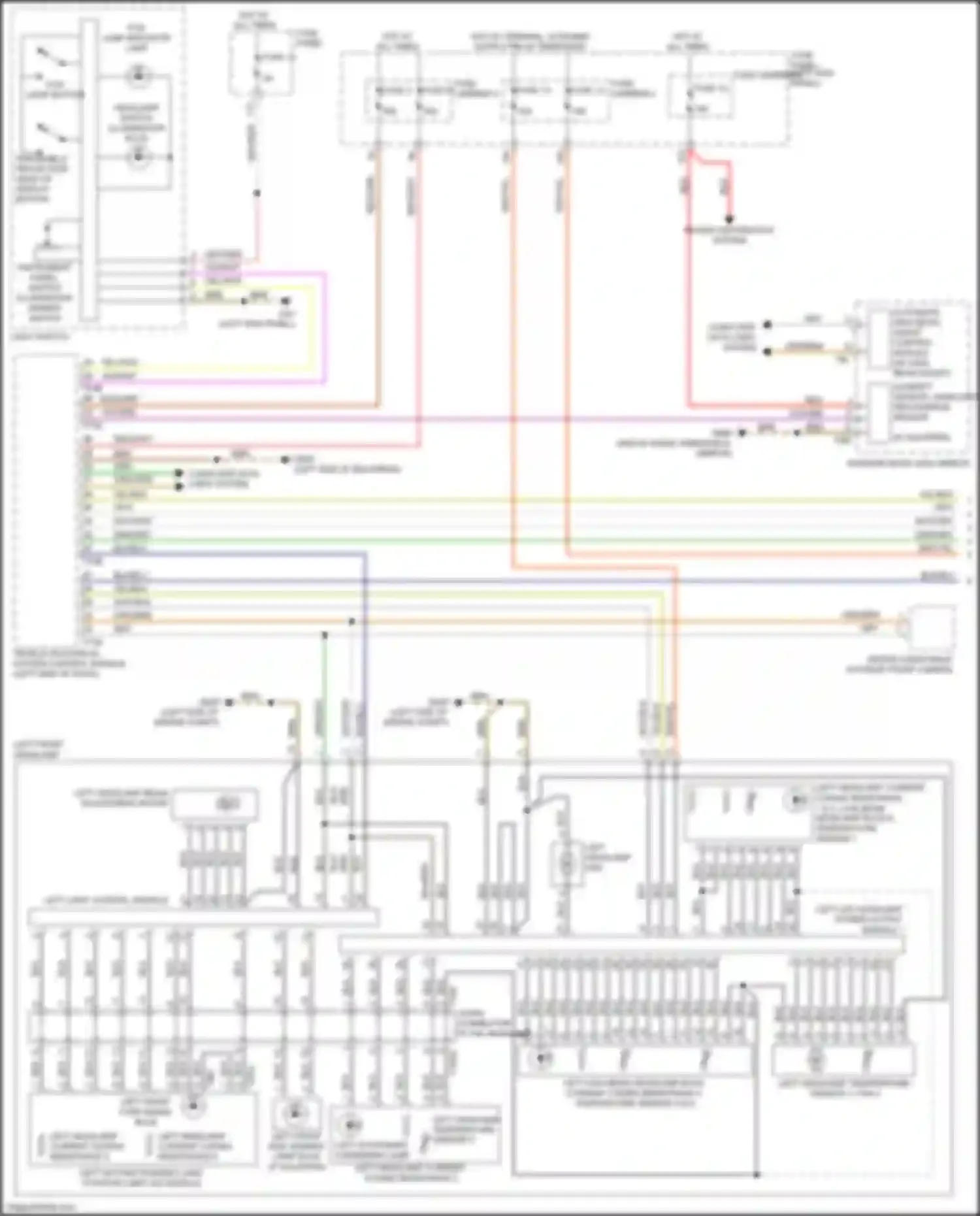

Headlights circuit, w/o hid w/ matrix beam (1 of 2)
18-PIN CONNECTOR IN THE HEADLAMP
AUTOMATIC HIGH BEAM ASSIST CONTROL MODULE
BLK WIRE
BLK/BLU WIRE
BLK/BRN WIRE
BRN WIRE
COMPUTER DATA LINES SYSTEM
DRIVER ASSISTANCE SYSTEMS FRONT CAMERA
FOG LAMP BUTTON
FOG LAMP INDICATOR LAMP
FUSE 11
FUSE 12
FUSE 13
FUSE 3
FUSE 9
FUSE CARRIER 3
FUSE CARRIER 4
FUSE CARRIER 5
FUSE PANEL B
FUSE PANEL C
GRN WIRE
GRN/GRY WIRE
GRY WIRE
GRY/RED WIRE
HEADLAMP SWITCH ILLUMINATION BULB
HOT AT ALL TIMES
HOT W/ TERMINAL 15 POWER SUPPLY RELAY ENERGIZED
HUMIDITY SENSOR/ RAIN/LIGHT RECOGNITION SENSOR
INSTRUMENT PANEL, SWITCH ILLUMINATION DIMMER SWITCH
INTERIOR REAR VIEW MIRROR
LEFT DAYTIME RUNNING LAMP, POSITION LAMP LED MODULE
LEFT FRONT HEADLAMP
LEFT FRONT SIDE MARKER LAMP BULB
LEFT FRONT TURN SIGNAL BULB
LEFT HEADLAMP BEAM ADJUSTMENT MOTOR
LEFT HEADLAMP CURRENT CODING RESISTANCE 3
LEFT HEADLAMP CURRENT CODING RESISTANCE 5
LEFT HEADLAMP CURRENT CODING RESISTANCE 6
LEFT HEADLAMP FAN
LEFT HEADLAMP TEMPERATURE SENSOR 2
LEFT HEADLAMP TEMPERATURE SENSOR 3, FAN 2
LEFT LED HEADLAMP POWER OUTPUT MODULE 1
LEFT LIGHT CONTROL MODULE
LEFT STATIONARY CORNERING LAMP
LIGHT SWITCH
ORG/BRN WIRE
ORG/GRN WIRE
POWER DISTRIBUTION SYSTEM
RED WIRE
RED/GRN WIRE
RED/WHT WIRE
RED/YEL WIRE
VEHICLE ELECTRICAL SYSTEM CONTROL MODULE
VIO/GRN WIRE
VIO/WHT WIRE
W/ HIGH BEAM ASSIST
WHT WIRE
WHT/BLK WIRE
WHT/GRY WIRE
WINDSHIELD PROJECTION HEAD-UP DISPLAY BUTTON
YEL/BLK WIRE
YEL/WHT WIRE

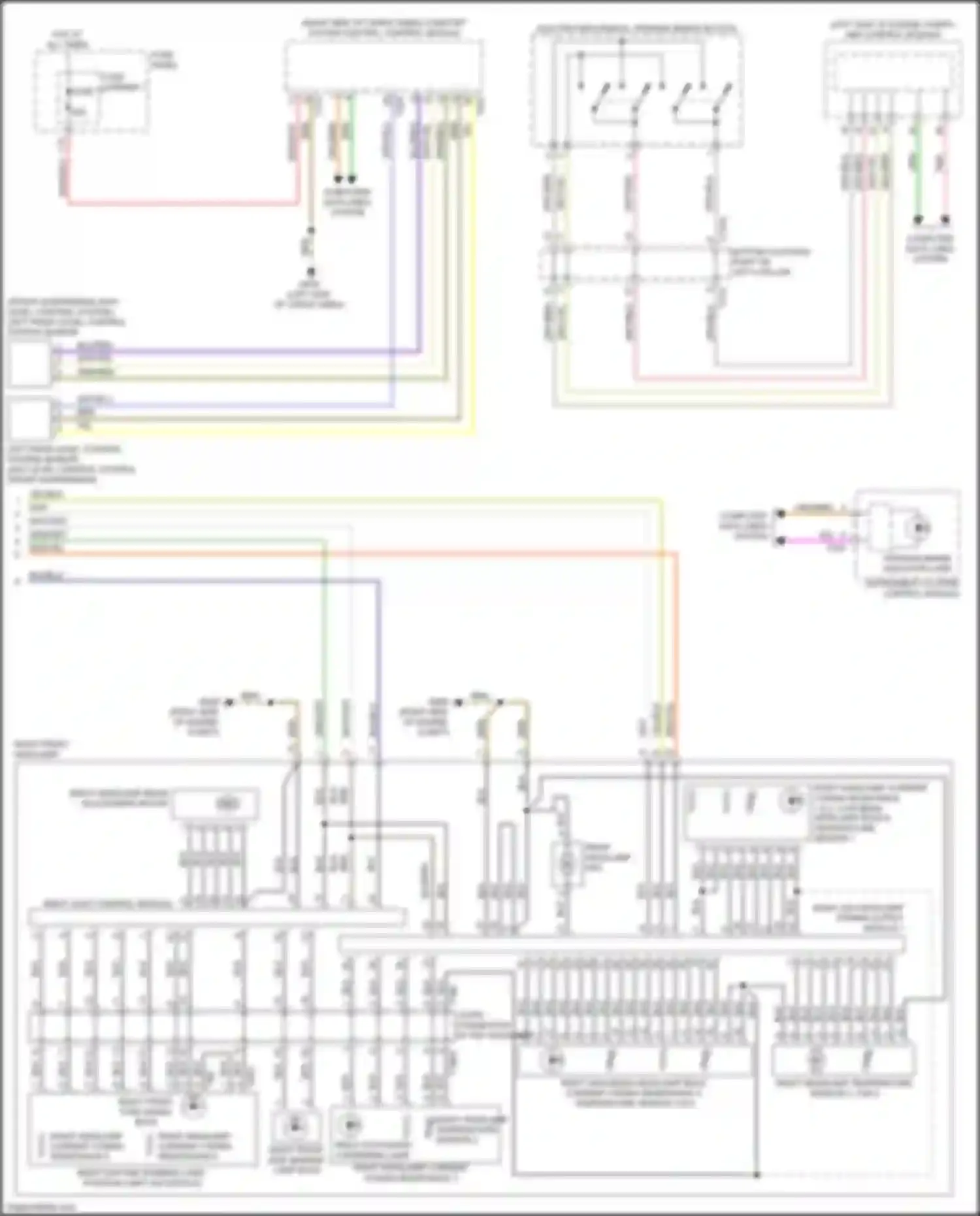

Headlights circuit, w/o hid w/ matrix beam (2 of 2)
18-PIN CONNECTOR IN THE HEADLAMP
BLK WIRE
BLK/BLU WIRE
BLK/BRN WIRE
BLU/RED WIRE
BOTTOM COUPLING POINT ON LEFT A-PILLAR
BRN WIRE
COMPUTER DATA LINES SYSTEM
ELECTRO- MECHANICAL PARKING BRAKE BUTTON
FUSE 11
FUSE CARRIER 1
FUSE PANEL F
GRN WIRE
GRN/GRY WIRE
GRN/RED WIRE
GRY/BLK WIRE
GRY/BLU WIRE
GRY/BRN WIRE
GRY/RED WIRE
GRY/YEL WIRE
HOT AT ALL TIMES
INSTRUMENT CLUSTER CONTROL MODULE
LEFT FRONT LEVEL CONTROL SYSTEM SENSOR
LEFT REAR LEVEL CONTROL SYSTEM SENSOR
ORG/BRN WIRE
PARKING BRAKE INDICATOR LAMP
PNK WIRE
RED/WHT WIRE
RED/YEL WIRE
RIGHT DAYTIME RUNNING LAMP, POSITION LAMP LED MODULE
RIGHT FRONT HEADLAMP
RIGHT FRONT SIDE MARKER LAMP BULB
RIGHT FRONT TURN SIGNAL BULB
RIGHT HEADLAMP BEAM ADJUSTMENT MOTOR
RIGHT HEADLAMP CURRENT CODING RESISTANCE 3
RIGHT HEADLAMP CURRENT CODING RESISTANCE 5
RIGHT HEADLAMP CURRENT CODING RESISTANCE 6
RIGHT HEADLAMP FAN
RIGHT HEADLAMP TEMPERATURE SENSOR 2
RIGHT HEADLAMP TEMPERATURE SENSOR 3, FAN 2
RIGHT LED HEADLAMP POWER OUTPUT MODULE 1
RIGHT LIGHT CONTROL MODULE
RIGHT STATIONARY CORNERING LAMP
VIO WIRE
WHT WIRE
WHT/GRY WIRE
WHT/YEL WIRE
YEL WIRE
YEL/BLK WIRE
