Wiring diagram engine performance 3.2l, late production for Audi A6 C6 facelift (2008-2011)

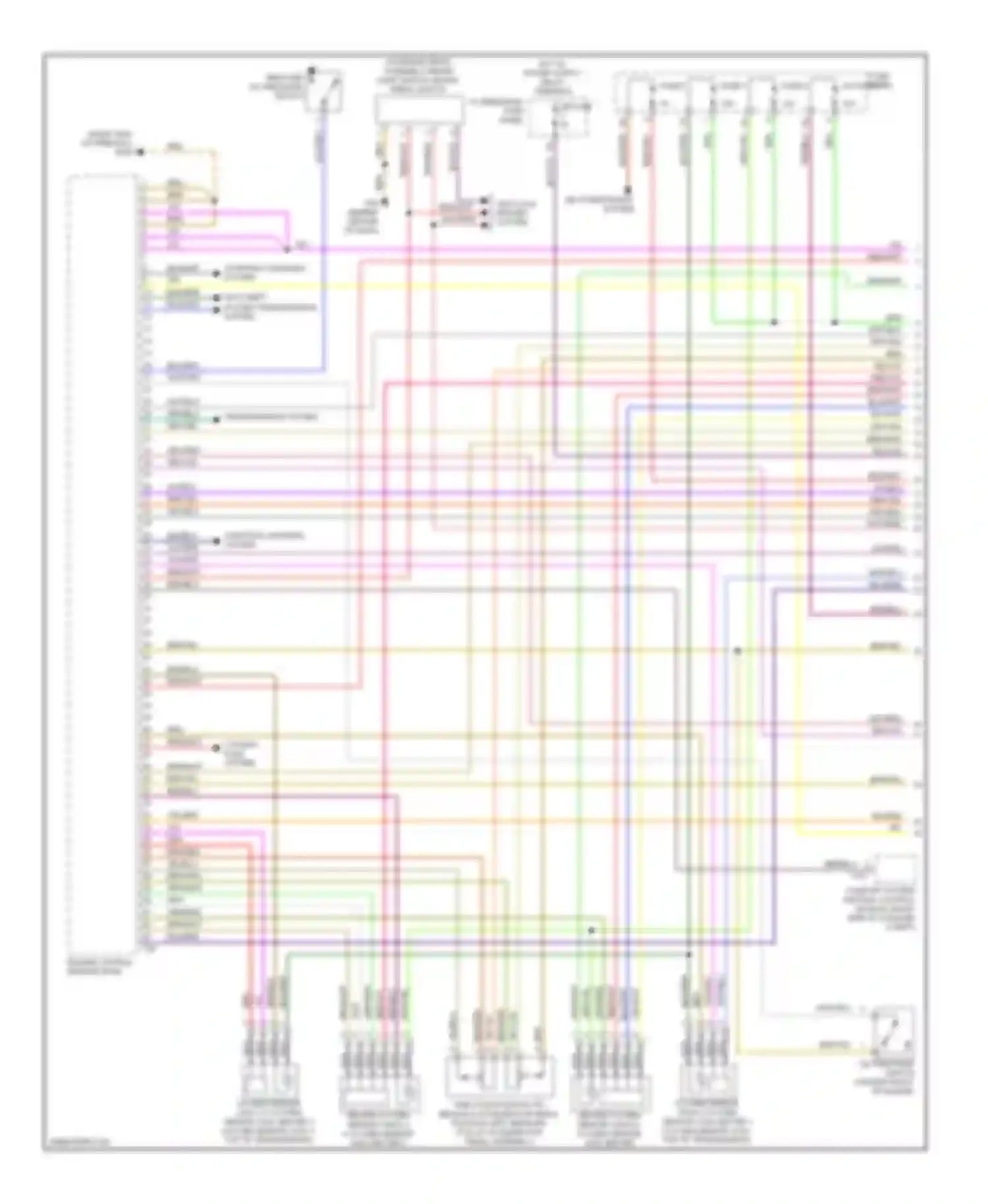

Wiring diagram engine performance 3.2l, late production (1 of 5)
AIR CONDITIONING SYSTEM
ANTI-LOCK BRAKES SYSTEM
ANTI-THEFT SYSTEM TRANSMISSIONS SYSTEM
BLK/BLU WIRE
BLK/GRN WIRE
BLK/VIO WIRE
BLK/WHT WIRE
BLU/GRY WIRE
BLU/RED WIRE
BLU/WHT WIRE
BRN WIRE
BRN/BLK WIRE
BRN/BLU WIRE
BRN/GRN WIRE
BRN/RED WIRE
BRN/WHT WIRE
BRN/YEL WIRE
COMFORT SYSTEM CENTRAL CONTROL MODULE (RIGHT SIDE OF LUGGAGE COMPT)
COOLING FANS SYSTEM
ENGINE CONTROL MODULE (ECM)
FUSE 6
FUSE 7
FUSE 9
FUSE PANEL SA FUSE 5
GRN WIRE
GRN/BLU WIRE
GRN/RED WIRE
GRN/WHT WIRE
GRN/YEL WIRE
GRY/BLK WIRE
GRY/RED WIRE
GRY/VIO WIRE
GRY/YEL WIRE
HEATED OXYGEN
HOT W/ POWER SUPPLY RELAY (TERMINAL 15) ENERGIZED FUSE PANEL SB FUSE
NCA WIRE
OIL PRESSURE SWITCH
OXYGEN SENSOR
RED WIRE
RED/BLU WIRE
RED/GRN WIRE
RED/GRY WIRE
RED/VIO WIRE
RED/WHT WIRE
RED/YEL WIRE
REDUCED OIL PRESSURE SWITCH
STARTING/ CHARGING SYSTEM
TOP OF TRANSMISSION)
TRANSMISSIONS SYSTEM
VIO WIRE
VIO/BLU WIRE
VIO/GRN WIRE
VIO/WHT WIRE
WHT WIRE
WHT/BLK WIRE
WHT/BLU WIRE
WHT/GRY WIRE
WHT/RED WIRE
YEL WIRE
YEL/BLU WIRE
YEL/RED WIRE
YEL/VIO WIRE
YEL/WHT WIRE

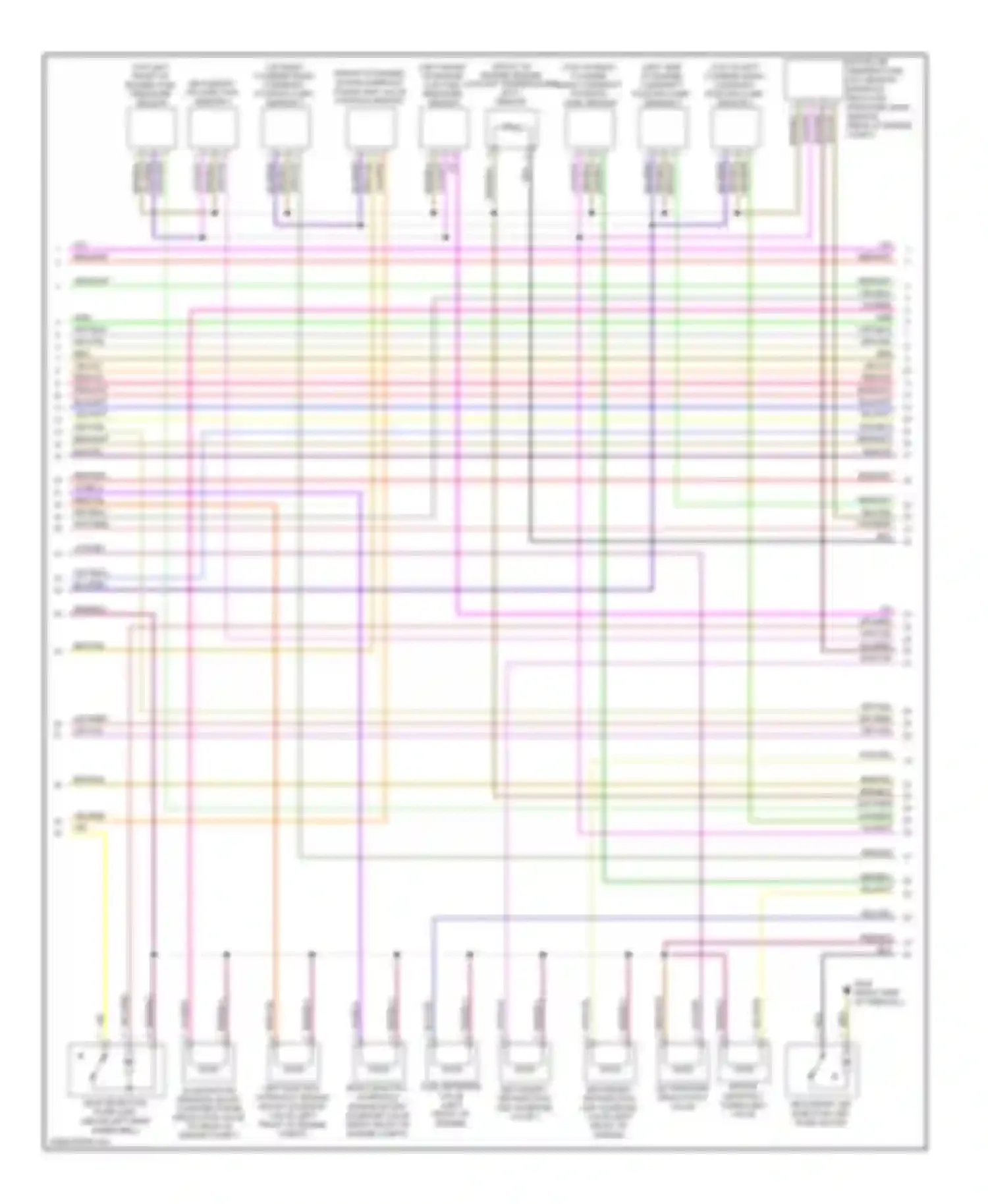

Wiring diagram engine performance 3.2l, late production (2 of 5)
BLK WIRE
BLK/RED WIRE
BLK/VIO WIRE
BLK/YEL WIRE
BLU/RED WIRE
BLU/WHT WIRE
BLU/YEL WIRE
BRN WIRE
BRN/BLK WIRE
BRN/WHT WIRE
BRN/YEL WIRE
FUEL METERING VALVE (LEFT FRONT OF ENGINE)
GRN WIRE
GRN/BLK WIRE
GRN/BRN WIRE
GRN/VIO WIRE
GRN/WHT WIRE
GRY/BLK WIRE
GRY/RED WIRE
GRY/VIO WIRE
GRY/YEL WIRE
INTAKE AIR TEMPERATURE (IAT) SENSOR, MANIFOLD ABSOLUTE
INTAKE MANIFOLD TUNING (IMT) VALVE
LEAK DETECTION PUMP (LDP) (ABOVE LEFT REAR WHEELWELL)
LEFT ELECTRO- HYDRAULIC ENGINE MOUNT SOLENOID VALVE (LEFT FRONT OF ENGINE COMPT)
OIL PRESSURE REGULATION VALVE
PRESSURE (MAP) SENSOR (REAR OF ENGINE COMPT)
RED/BLU WIRE
RED/GRN WIRE
RED/GRY WIRE
RED/VIO WIRE
RED/WHT WIRE
RED/YEL WIRE
SECONDARY AIR INJECTION (AIR) PUMP MOTOR
SECONDARY AIR INJECTION (AIR) SOLENOID VALVE (LEFT FRONT OF ENGINE)
SECONDARY AIR INJECTION (AIR) SOLENOID VALVE 2
SECONDARY AIR INJECTION SENSOR 1
VIO WIRE
VIO/BLU WIRE
VIO/GRN WIRE
VIO/RED WIRE
VIO/WHT WIRE
WHT/BLK WIRE
WHT/BLU WIRE
WHT/GRN WIRE
WHT/RED WIRE
WHT/VIO WIRE
WHT/YEL WIRE
YEL WIRE
YEL/RED WIRE
YEL/VIO WIRE
YEL/WHT WIRE

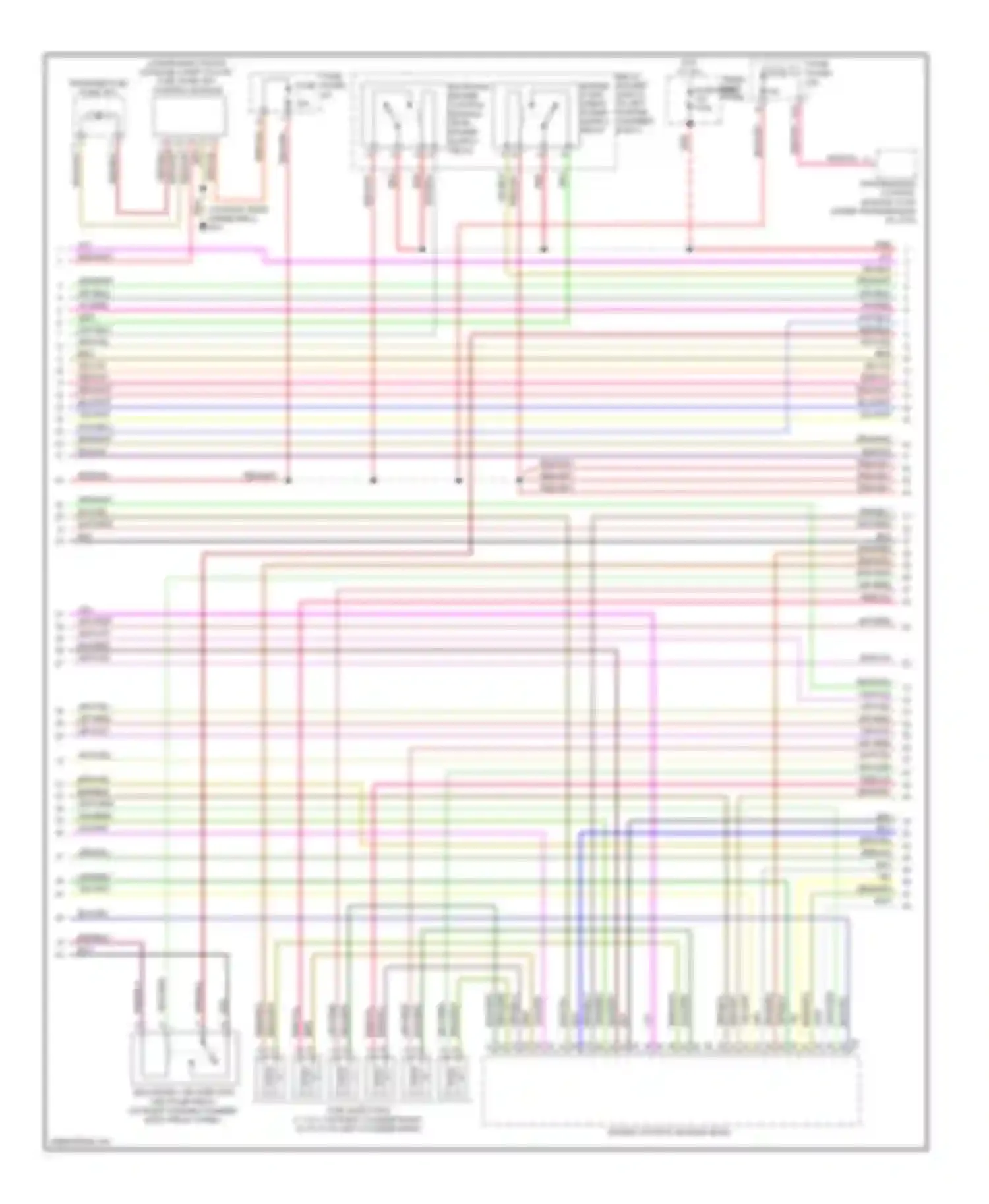

Wiring diagram engine performance 3.2l, late production (3 of 5)
BLK WIRE
BLK/GRN WIRE
BLK/RED WIRE
BLK/VIO WIRE
BLK/YEL WIRE
BLU WIRE
BLU/WHT WIRE
BLU/YEL WIRE
BRN WIRE
BRN/BLK WIRE
BRN/BLU WIRE
BRN/GRN WIRE
BRN/GRY WIRE
BRN/RED WIRE
BRN/WHT WIRE
BRN/YEL WIRE
ENGINE CONTROL MODULE (ECM)
FUSE 10
FUSE PANEL FUSE 1 SC
FUSE PANEL SA
GRN WIRE
GRN/BLK WIRE
GRN/BRN WIRE
GRN/VIO WIRE
GRN/WHT WIRE
GRY WIRE
GRY/BLK WIRE
GRY/GRN WIRE
GRY/RED WIRE
GRY/VIO WIRE
GRY/YEL WIRE
HOT AT ALL TIMES MAIN FUSE FUSE 133 PANEL
MOTRONIC ENGINE CONTROL MODULE (ECM) POWER SUPPLY RELAY
RED WIRE
RED/BLK WIRE
RED/BLU WIRE
RED/GRN WIRE
RED/GRY WIRE
RED/VIO WIRE
RED/WHT WIRE
RED/YEL WIRE
TRANSFER FUEL PUMP (FP)
TRANSMISSION CONTROL MODULE (TCM) (UNDER TRANSMISSION OIL PAN)
VIO WIRE
VIO/RED WIRE
VIO/WHT WIRE
WHT WIRE
WHT/BLK WIRE
WHT/BLU WIRE
WHT/GRN WIRE
WHT/RED WIRE
WHT/VIO WIRE
WHT/YEL WIRE
YEL WIRE
YEL/BLK WIRE
YEL/VIO WIRE
YEL/WHT WIRE

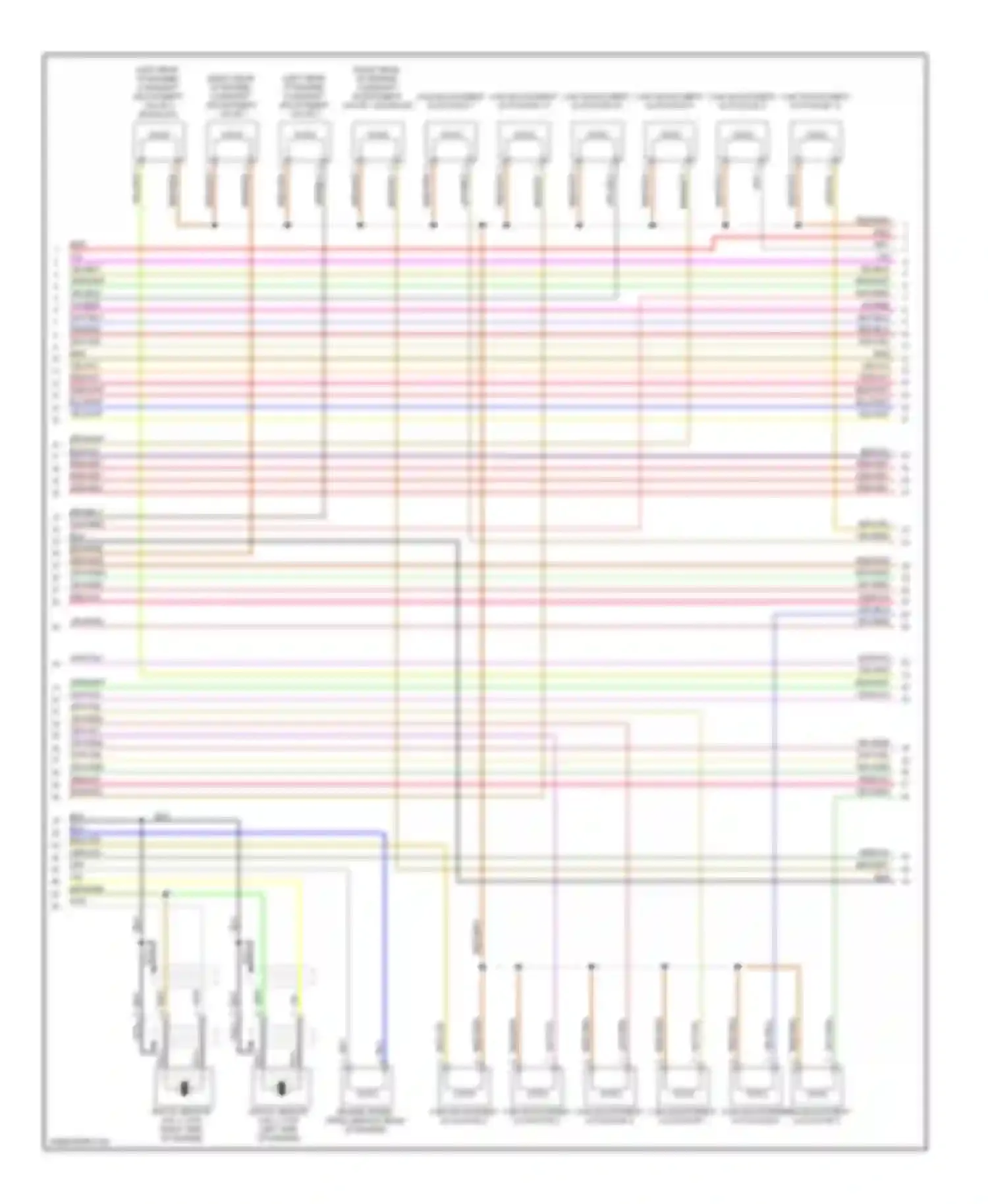

Wiring diagram engine performance 3.2l, late production (4 of 5)
BLK WIRE
BLK/VIO WIRE
BLU WIRE
BLU/WHT WIRE
BRN WIRE
BRN/BLU WIRE
BRN/GRN WIRE
BRN/GRY WIRE
BRN/RED WIRE
BRN/WHT WIRE
BRN/YEL WIRE
CAM ADJUSTMENT ACTUATOR 1
CAM ADJUSTMENT ACTUATOR 10
CAM ADJUSTMENT ACTUATOR 11
CAM ADJUSTMENT ACTUATOR 12
CAM ADJUSTMENT ACTUATOR 2
CAM ADJUSTMENT ACTUATOR 3
CAM ADJUSTMENT ACTUATOR 4
CAM ADJUSTMENT ACTUATOR 5
CAM ADJUSTMENT ACTUATOR 6
CAM ADJUSTMENT ACTUATOR 7
CAM ADJUSTMENT ACTUATOR 8
CAM ADJUSTMENT ACTUATOR 9
ENGINE SPEED (RPM) SENSOR (REAR OF ENGINE)
GRN WIRE
GRN/VIO WIRE
GRN/WHT WIRE
GRY WIRE
GRY/BLK WIRE
GRY/BLU WIRE
GRY/BRN WIRE
GRY/GRN WIRE
GRY/RED WIRE
GRY/VIO WIRE
GRY/YEL WIRE
KNOCK SENSOR (KS) 1 (TOP RIGHT SIDE OF ENGINE)
KNOCK SENSOR (KS) 2 (TOP LEFT SIDE OF ENGINE)
NCA WIRE
RED WIRE
RED/BLK WIRE
RED/GRN WIRE
RED/GRY WIRE
RED/VIO WIRE
RED/WHT WIRE
VIO WIRE
VIO/RED WIRE
WHT WIRE
WHT/BLU WIRE
WHT/GRN WIRE
WHT/RED WIRE
WHT/VIO WIRE
WHT/YEL WIRE
YEL WIRE
YEL/BLK WIRE
YEL/GRN WIRE
YEL/VIO WIRE
YEL/WHT WIRE

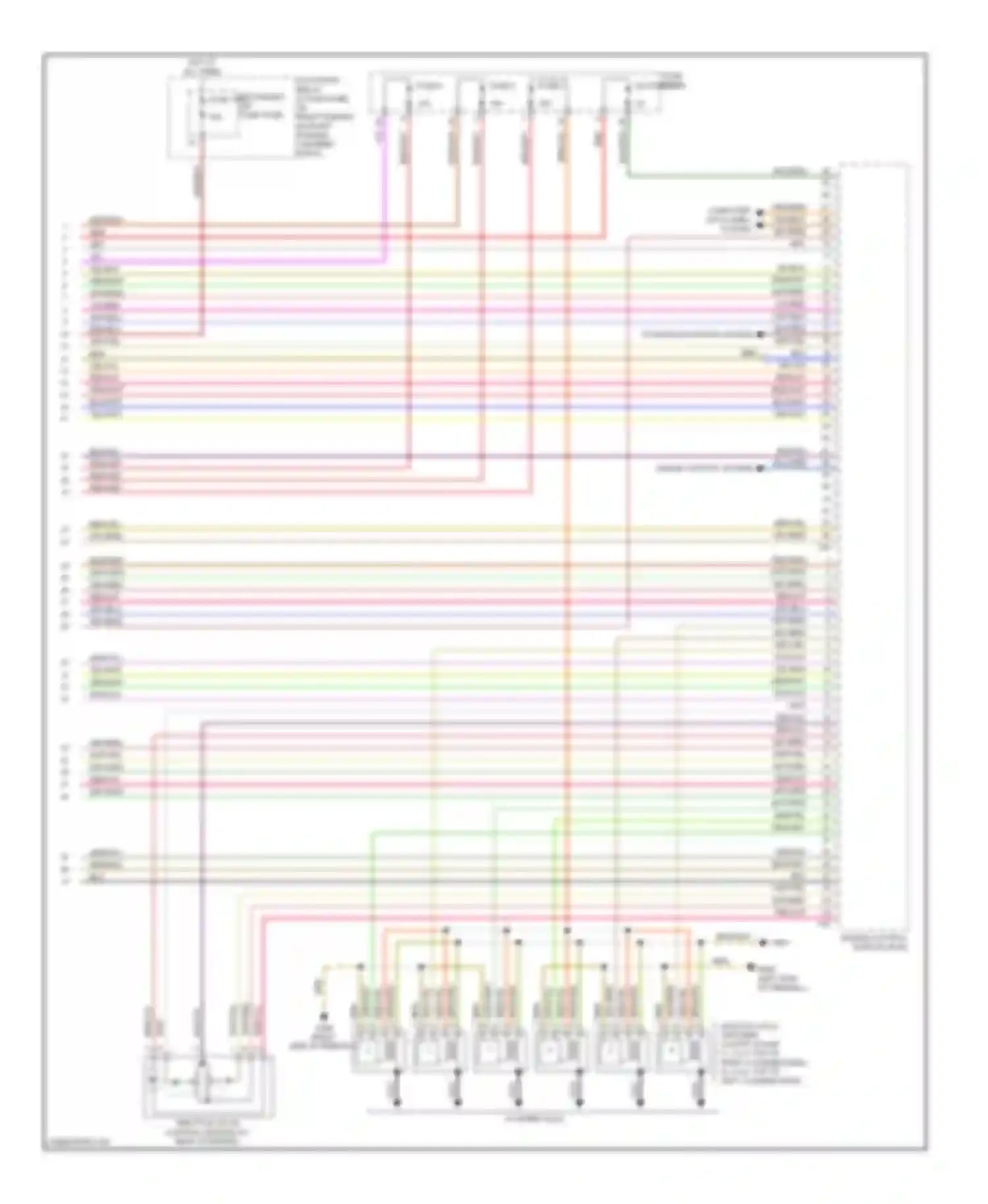

Wiring diagram engine performance 3.2l, late production (5 of 5)
4-POSITION RELAY & FUSE PANEL (IN RIGHT PLENUM (IN RIGHT PLENUM CHAMBER E-BOX)
BLK WIRE
BLK/GRN WIRE
BLK/RED WIRE
BLK/VIO WIRE
BLU WIRE
BLU/GRN WIRE
BLU/WHT WIRE
BRN WIRE
BRN/GRN WIRE
BRN/GRY WIRE
BRN/VIO WIRE
BRN/YEL WIRE
COMPUTER DATA LINES SYSTEM
CRUISE CONTROL SYSTEM
ENGINE CONTROL MODULE (ECM)
FUSE 130
FUSE 2
FUSE 3
FUSE 4
FUSE PANEL SA FUSE 8
GRN/GRY WIRE
GRN/VIO WIRE
GRN/WHT WIRE
GRN/YEL WIRE
GRY WIRE
GRY/BLU WIRE
GRY/BRN WIRE
GRY/GRN WIRE
GRY/RED WIRE
GRY/YEL WIRE
HOT AT ALL TIMES
NCA WIRE
ORG/BLK WIRE
ORG/BRN WIRE
RED WIRE
RED/BLK WIRE
RED/GRN WIRE
RED/GRY WIRE
RED/VIO WIRE
RED/WHT WIRE
RED/YEL WIRE
SECONDARY AIR PUMP FUSE
STARTING/CHARGING SYSTEM
THROTTLE VALVE CONTROL MODULE (AT REAR OF ENGINE)
TO SPARK PLUG
VIO WIRE
VIO/RED WIRE
WHT WIRE
WHT/BLU WIRE
WHT/BRN WIRE
WHT/GRN WIRE
WHT/RED WIRE
WHT/VIO WIRE
WHT/YEL WIRE
YEL/BLK WIRE
YEL/GRN WIRE
YEL/VIO WIRE
YEL/WHT WIRE
