Wiring diagram engine performance 4.2l for Audi A6 С6 (2004-2008)
Wiring diagram engine performance 4.2l (1 of 4)
ANTI-THEFT SYSTEM
BLK WIRE
BLK/BLU WIRE
BLK/GRN WIRE
BLK/GRY WIRE
BLK/RED WIRE
BLK/VIO WIRE
BLK/WHT WIRE
BLU WIRE
BLU/BLK WIRE
BLU/GRN WIRE
BLU/GRY WIRE
BLU/VIO WIRE
BLU/WHT WIRE
BRAKE LIGHT SWITCH
BRN WIRE
BRN/GRN WIRE
BRN/RED WIRE
BRN/WHT WIRE
BRN/YEL WIRE
COMPUTER DATA LINES SYSTEM
COOLING FANS SYSTEM
CRUISE CONTROL SYSTEM
ENGINE CONTROL MODULE
FUEL PUMP MOTOR
GRN WIRE
GRN/RED WIRE
GRN/WHT WIRE
GRN/YEL WIRE
GRY WIRE
GRY/BLK WIRE
GRY/GRN WIRE
GRY/RED WIRE
GRY/VIO WIRE
GRY/WHT WIRE
GRY/YEL WIRE
HEATED OXYGEN SENSOR
HEATED OXYGEN SENSOR 2
HOT AT ALL TIMES FUSE PANEL FUSE 14
HOT W/ STARTER RELAY 2 ENERGIZED FUSE 3
MASS AIRFLOW (MAF) SENSOR
NCA WIRE
ORG/BLK WIRE
ORG/BRN WIRE
OXYGEN SENSOR
OXYGEN SENSOR 2
RED WIRE
RED/BLK WIRE
RED/BLU WIRE
RED/BRN WIRE
RED/GRN WIRE
RED/GRY WIRE
RED/VIO WIRE
RED/WHT WIRE
RED/YEL WIRE
STARTING/CHARGING SYSTEM
THROTTLE POSITION (TP), ACCELERATOR PEDAL POSITION (APP) SENSORS
VIO/BRN WIRE
VIO/WHT WIRE
VIO/YEL WIRE
WHT WIRE
WHT/BLK WIRE
WHT/RED WIRE
YEL/BLU WIRE
YEL/GRN WIRE
YEL/GRY WIRE
YEL/VIO WIRE

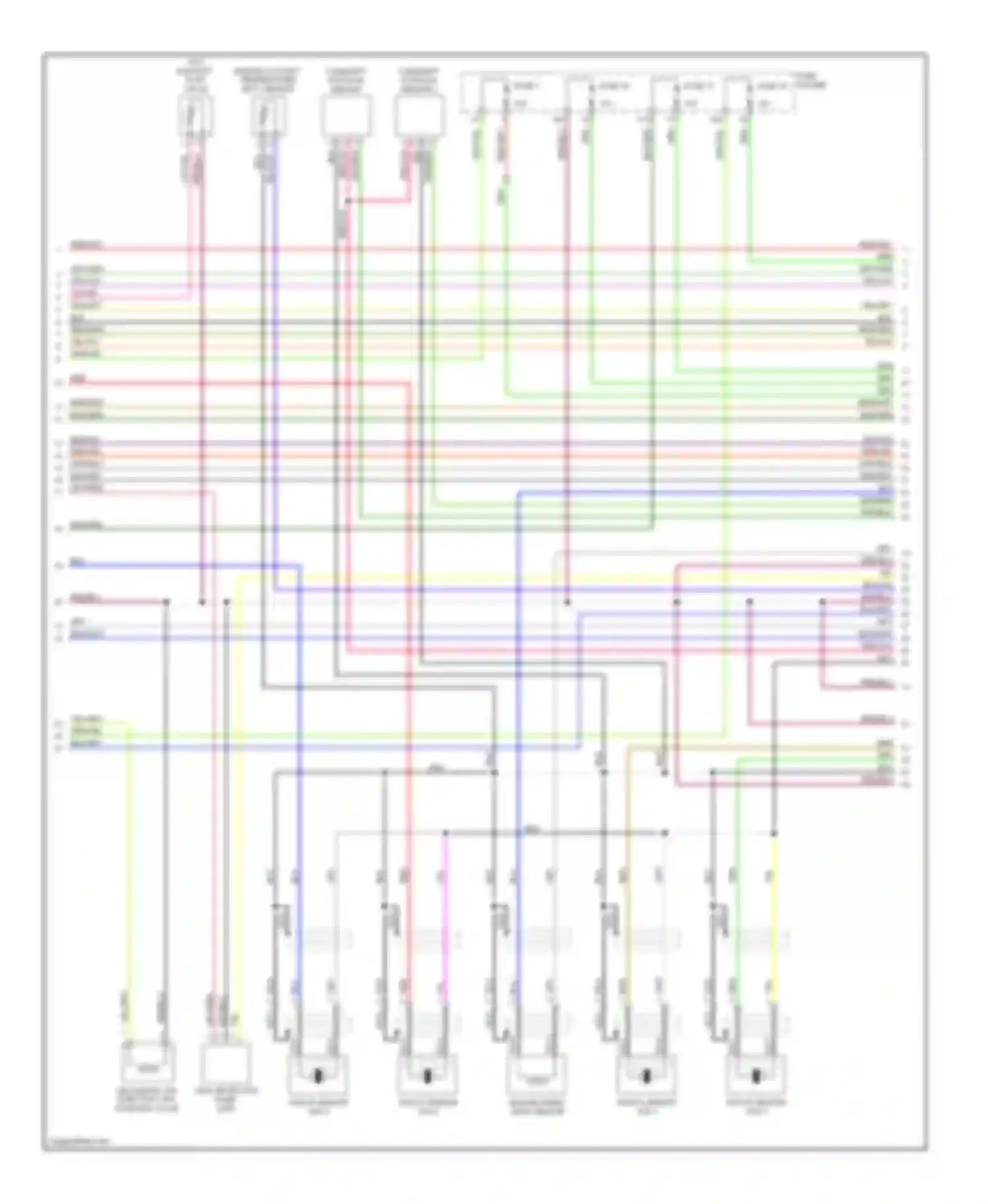

Wiring diagram engine performance 4.2l (2 of 4)
BLK WIRE
BLK/GRN WIRE
BLK/GRY WIRE
BLK/VIO WIRE
BLU WIRE
BLU/GRY WIRE
BLU/VIO WIRE
BLU/WHT WIRE
BRN WIRE
BRN/GRN WIRE
BRN/WHT WIRE
CAMSHAFT POSITION SENSOR
CAMSHAFT POSITION SENSOR 2
ENGINE COOLANT TEMPERATURE (ECT) SENSOR
ENGINE SPEED (RPM) SENSOR
FUSE 1
FUSE 15
FUSE 16
FUSE 17
FUSE HOLDER
GRN WIRE
GRN/BLK WIRE
GRN/BRN WIRE
GRN/YEL WIRE
GRY WIRE
GRY/GRN WIRE
GRY/RED WIRE
GRY/VIO WIRE
KNOCK SENSOR (KS) 1
KNOCK SENSOR (KS) 2
KNOCK SENSOR (KS) 3
KNOCK SENSOR (KS) 4
LEAK DETECTION PUMP (LDP)
NCA WIRE
RED WIRE
RED/BLU WIRE
RED/GRY WIRE
RED/VIO WIRE
RED/YEL WIRE
SECONDARY AIR INJECTION (AIR) SOLENOID VALVE
VIO WIRE
VIO/YEL WIRE
WHT WIRE
WHT/BLK WIRE
YEL WIRE
YEL/GRN WIRE
YEL/GRY WIRE
YEL/VIO WIRE

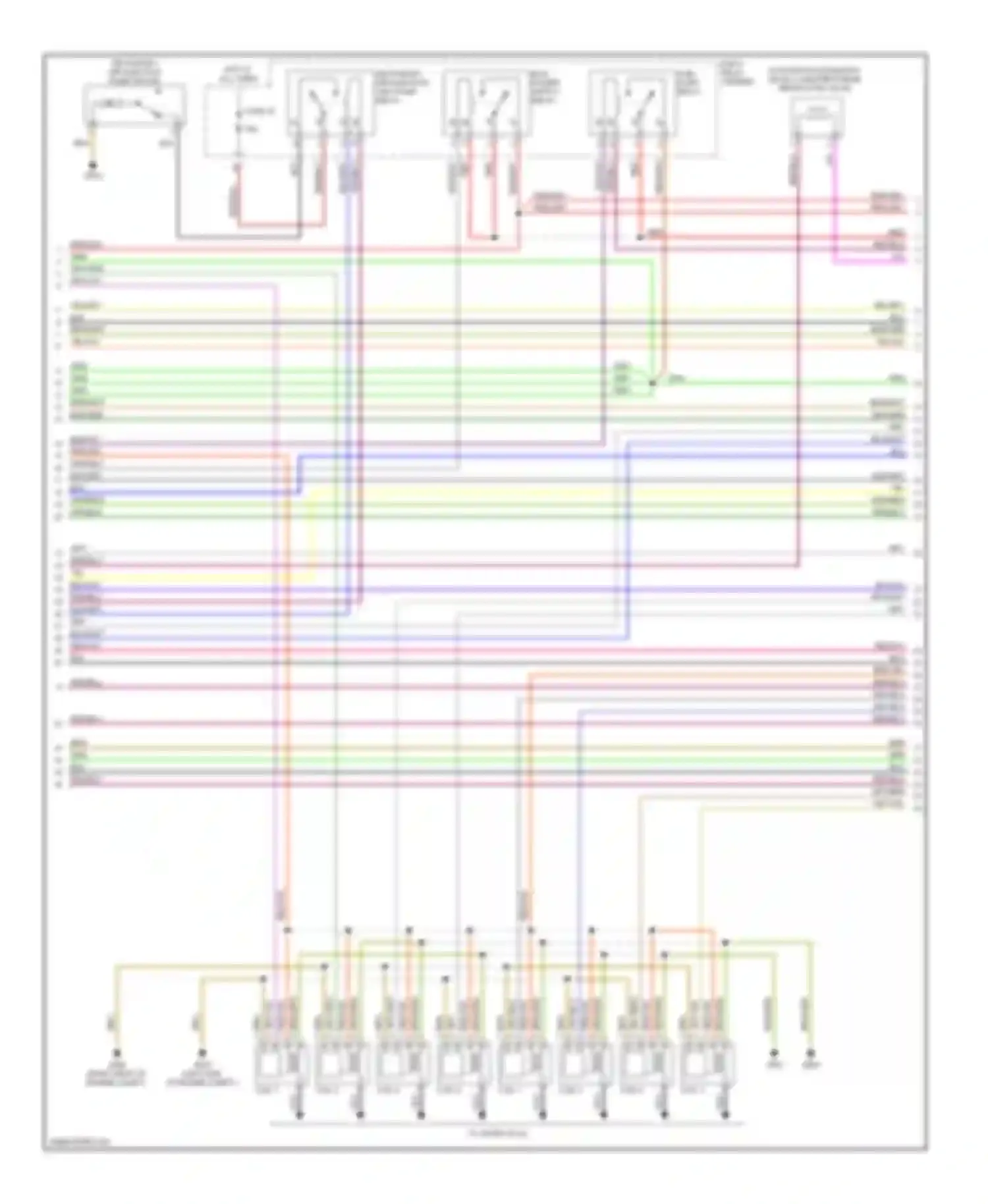

Wiring diagram engine performance 4.2l (3 of 4)
BLK WIRE
BLK/GRN WIRE
BLK/GRY WIRE
BLK/VIO WIRE
BLU WIRE
BLU/GRY WIRE
BLU/VIO WIRE
BLU/WHT WIRE
BRN WIRE
BRN/GRN WIRE
BRN/WHT WIRE
COIL 1 COIL 5
COIL 2
COIL 3
COIL 4
COIL 6
COIL 8
E-BOX RELAY CARRIER
ECM POWER SUPPLY RELAY
EVAPORATIVE EMISSION (EVAP) CANISTER PURGE REGULATOR VALVE
FUEL PUMP RELAY
FUSE 30
GRN WIRE
GRN/BLK WIRE
GRN/BRN WIRE
GRY WIRE
GRY/BLK WIRE
GRY/BLU WIRE
GRY/BRN WIRE
GRY/GRN WIRE
GRY/VIO WIRE
GRY/WHT WIRE
GRY/YEL WIRE
HOT AT ALL TIMES
NCA WIRE
RED WIRE
RED/BLK WIRE
RED/BLU WIRE
RED/GRN WIRE
RED/GRY WIRE
RED/VIO WIRE
RED/YEL WIRE
SECONDARY AIR INJECTION (AIR) PUMP RELAY
SECONDARY AIR INJECTION PUMP MOTOR
TO SPARK PLUG
VIO WIRE
WHT/BLK WIRE
YEL WIRE
YEL/GRY WIRE
YEL/VIO WIRE

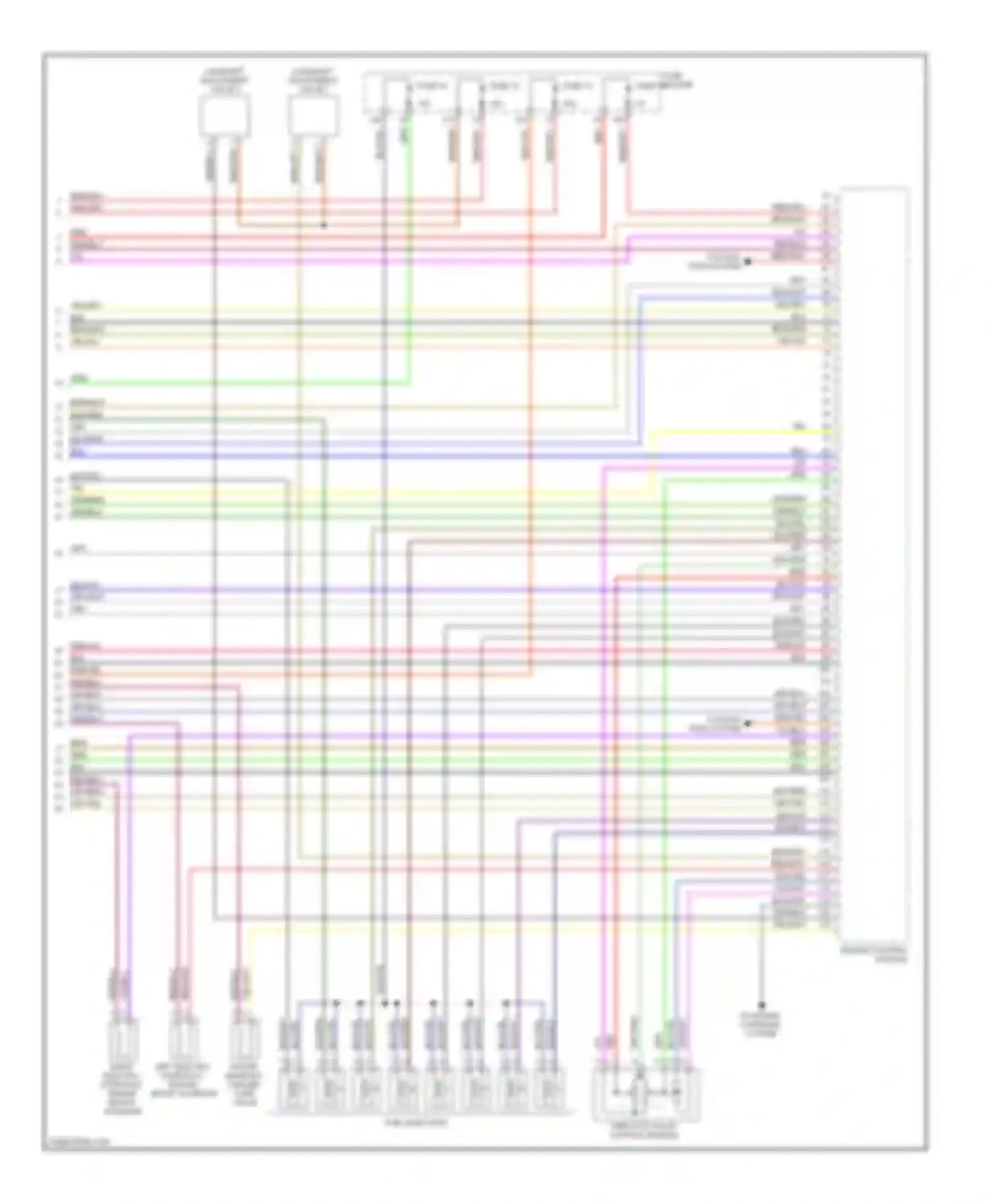

Wiring diagram engine performance 4.2l (4 of 4)
BLK WIRE
BLK/BLU WIRE
BLK/GRN WIRE
BLK/GRY WIRE
BLK/RED WIRE
BLK/VIO WIRE
BLK/WHT WIRE
BLK/YEL WIRE
BLU WIRE
BLU/VIO WIRE
BLU/WHT WIRE
BLU/YEL WIRE
BRN WIRE
BRN/BLU WIRE
BRN/GRN WIRE
BRN/GRY WIRE
BRN/WHT WIRE
CAMSHAFT ADJUSTMENT VALVE 1
CAMSHAFT ADJUSTMENT VALVE 2
COOLING FANS SYSTEM
ENGINE CONTROL MODULE
FUEL INJECTORS
FUSE 12
FUSE 13
FUSE 14
FUSE HOLDER FUSE 18
GRN WIRE
GRN/BLK WIRE
GRN/BRN WIRE
GRY WIRE
GRY/BLK WIRE
GRY/BLU WIRE
GRY/BRN WIRE
GRY/GRN WIRE
GRY/WHT WIRE
GRY/YEL WIRE
INTAKE MANIFOLD CHANGE-OVER VALVE
LEFT ELECTRO- HYDRAULIC ENGINE MOUNT SOLENOID
RED WIRE
RED/BLU WIRE
RED/GRN WIRE
RED/GRY WIRE
RED/VIO WIRE
RED/WHT WIRE
RED/YEL WIRE
RIGHT ELECTRO- HYDRAULIC ENGINE MOUNT SOLENOID
STARTING/ CHARGING SYSTEM
THROTTLE VALVE CONTROL MODULE
VIO WIRE
VIO/BLU WIRE
VIO/WHT WIRE
YEL WIRE
YEL/GRY WIRE
YEL/VIO WIRE
YEL/WHT WIRE
