Audi A4 B8 (2007-2012) blk/blu Wiring diagrams

This page contains all the electrical diagrams for the component. blk/blu, in which he is found in the car Audi A4 B8 (2007-2012). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

Wiring diagram blk/blu (21 of 29)

Go to component: -> Memory systems circuit (2 of 3) -> BLK/BLU WIRE

Wiring diagram blk/blu (22 of 29)

Go to component: -> Memory systems circuit (3 of 3) -> BLK/BLU WIRE

Wiring diagram blk/blu (23 of 29)

18-PIN CONNECTOR (NOT USED) 2 OF 6) ACTIVE STEERING CONTROL MODULE BASE AUTOMATIC DAY/NIGHT INTERIOR MIRROR RELAY BATTERY BATTERY MONITORING CONTROL MODULE (MIDDLE OF LUGGAGE COMPT, ON BATTERY) BLK WIRE BLK/ WHT WIRE BLK/BLU WIRE BLK/BRN WIRE BLK/GRN WIRE BLK/GRY WIRE BLK/RED WIRE BLK/YEL WIRE BLU RED/ WIRE BLU/RED WIRE COMFORT SYSTEM CENTRAL CONTROL MODULE DATA BUS ON BOARD DIAGNOSTIC INTERFACE DATA LINK CONNECTOR DATA BUS (DLC) ON BOARD DIAGNOSTIC INTERFACE DRIVER'S SIDE FUSE PANEL (BEHIND LEFT END OF DASH) FUSE CARRIER 1 FUSE FUSE 1 FUSE 12 FUSE 3 FUSE CARRIER 1 FUSE 11 FUSE 10 FUSE 12 FUSE CARRIER 5 FUSE FUSE FUSE FUSE FUSE 11 FUSE FUSE FUSE FUSE FUSE FUSE FUSE FUSE PANEL A (ON BATTERY, IN LUGGAGE COMPT) GARAGE GARAGE DOOR DOOR OPENER OPENER CONTROL CONTROL HEAD MODULE GENERATOR, VOLTAGE REGULATOR GRN BLK/ WIRE GRY/RED WIRE GRY/VIO WIRE HEADLAMP RANGE CONTROL MODULE HEADLAMP RANGE/ CORNERING LAMP CONTROL MODULE INFORMATION ELECTRONICS CONTROL MODULE 1 DIGITAL SOUND SYSTEM CONTROL MODULE LUGGAGE COMPARTMENT FUSE FUSE RELAY/FUSE CARRIER (RIGHT SIDE OF LUGGAGE COMPT) NAVIGATION SYSTEM W/ CD DRIVE CONTROL NCA WIRE PASSENGER'S SIDE FUSE PANEL RADIO REAR VIEW CAMERA SYSTEM CONTROL TELEPHONE TRANSCEIVER MODULE RADIO (PREMIUM) REAR WINDOW DEFOGGER FUSE REAR WINDOW DEFOGGER RELAY RED WIRE RED/ BLK WIRE RED/ WHT WIRE RED/BRN WIRE RED/GRN WIRE RED/VIO WIRE RED/WHT WIRE RED/YEL WIRE RIGHT HEADLAMP ASSEMBLY SATELLITE RADIO STEERING COLUMN ELECTRONIC ASR/ SYSTEMS CONTROL ESP MODULE BUTTON TELEPHONE AMPLIFIER 8 PIN CONNECTOR (NOT USED) TELEPHONE TV BASEPLATE TUNER TO DRIVER'S SIDE FUSE PANEL TO DRIVER'S SIDE FUSE PANEL (DIAGRAM 4 OF 6) TO DRIVER'S SIDE FUSE PANEL (DIAGRAM 6 OF 6) TO FUSE 2 (DIAGRAM 2 OF 6) TO LUGGAGE COMPARTMENT RELAY/FUSE CARRIER (DIAGRAM 3 OF 6) TO MODULE VOLTAGE STABILIZER (DIAGRAM 3 OF 6) TO PASSENGER'S SIDE FUSE PANEL (DIAGRAM TO SOCKETS RELAY (DIAGRAM 4 OF 6) TO VOLTAGE STABILIZER (DIAGRAM 3 OF 6) VIO/BLK WIRE VIO/BLU WIRE W/ CORNERING LAMPS W/O CORNERING LAMPS W/ NAVIGATION W/ SOUND SYSTEM W/O SOUND SYSTEM W/ W/ WHT WIRE WHT/BLK WIRE WHT/RED WIRE

Go to component: -> Power distribution circuit (1 of 6) -> BLK/BLU WIRE

Wiring diagram blk/blu (24 of 29)

12 V SOCKET 12 V SOCKET (IF EQUI- PPED) 12 V SOCKET 3 (IF EQUIPPED) 18-PIN CONNECTOR (NOT USED) 2.0L 3.0L ABS CONTROL MODULE AIR BAG CONTROL MODULE AUTOMATIC DAY/NIGHT INTERIOR MIRROR RELAY BLK WIRE BLK/BLU WIRE BLK/BRN WIRE BLK/GRN WIRE BLK/GRY WIRE BLK/RED WIRE BLK/VIO WIRE BLK/WHT WIRE BLK/YEL WIRE BRN RED/ WIRE BRN WIRE CIGARETTE LIGHTER COMFORT SYSTEM CENTRAL CONTROL MODULE DRIVER'S SEAT MULTIMEDIA DRIVER'S SIDE FUSE PANEL (BEHIND LEFT END OF DASH) ELECTRO- MECHANICAL PARKING BRAKE CONTROL MODULE ELECTRONIC DAMPING CONTROL MODULE EMERGENCY FLASHER BUTTON FROM DRIVER'S SIDE FUSE PANEL (DIAGRAM 1 OF 6) FROM FUSE PANEL A (DIAGRAM 1 OF 6) FROM LUGGAGE COMPARTMENT RELAY/FUSE CARRIER (DIAGRAM 3 OF 6) FROM PASSENGER'S SIDE FUSE PANEL (DIAGRAM 1 OF 6) FROM VOLTAGE STABILIZER (DIAGRAM 3 OF 6) FRONT PASSENGER'S SEAT MULTIMEDIA FUSE FUSE CARRIER 1 FUSE FUSE CARRIER 4 FUSE 12 FUSE FUSE FUSE FUSE FUSE 2 FUSE 1 FUSE 3 FUSE 4 FUSE FUSE FUSE FUSE 10 FUSE 11 GRN/BLK WIRE GRY WIRE GRY/BLU WIRE IGNITION COIL 2 IGNITION COIL 5 IGNITION IGNITION COIL 3 COIL 1 IGNITION IGNITION COIL 6 COIL 4 NCA WIRE RED BRN/ WIRE RED WIRE RED/BLK WIRE RED/BRN WIRE RED/GRN WIRE RED/GRY WIRE RED/WHT WIRE RED/YEL WIRE RELAY/FUSE CARRIER SEAT OCCUPIED RECOGNITION CONTROL MODULE SOCKETS RELAY (LUGGAGE COMPT RELAY/ FUSE CARRIER) TO DRIVER'S SIDE FUSE PANEL (DIAGRAM 6 OF 6) TO E-BOX RELAY/ FUSE CARRIER (DIAGRAM 5 OF 6) TO STARTER RELAY 2 (DIAGRAM 5 OF 6) W/ POWER OUTPUT STAGE WHT/ VIO WIRE WHT/BLU WIRE WHT/GRN WIRE

Go to component: -> Power distribution circuit (4 of 6) -> BLK/BLU WIRE

Wiring diagram blk/blu (25 of 29)

Go to component: -> Power distribution circuit (5 of 6) -> BLK/BLU WIRE

Wiring diagram blk/blu (26 of 29)

Go to component: -> Power mirrors circuit (1 of 2) -> BLK/BLU WIRE

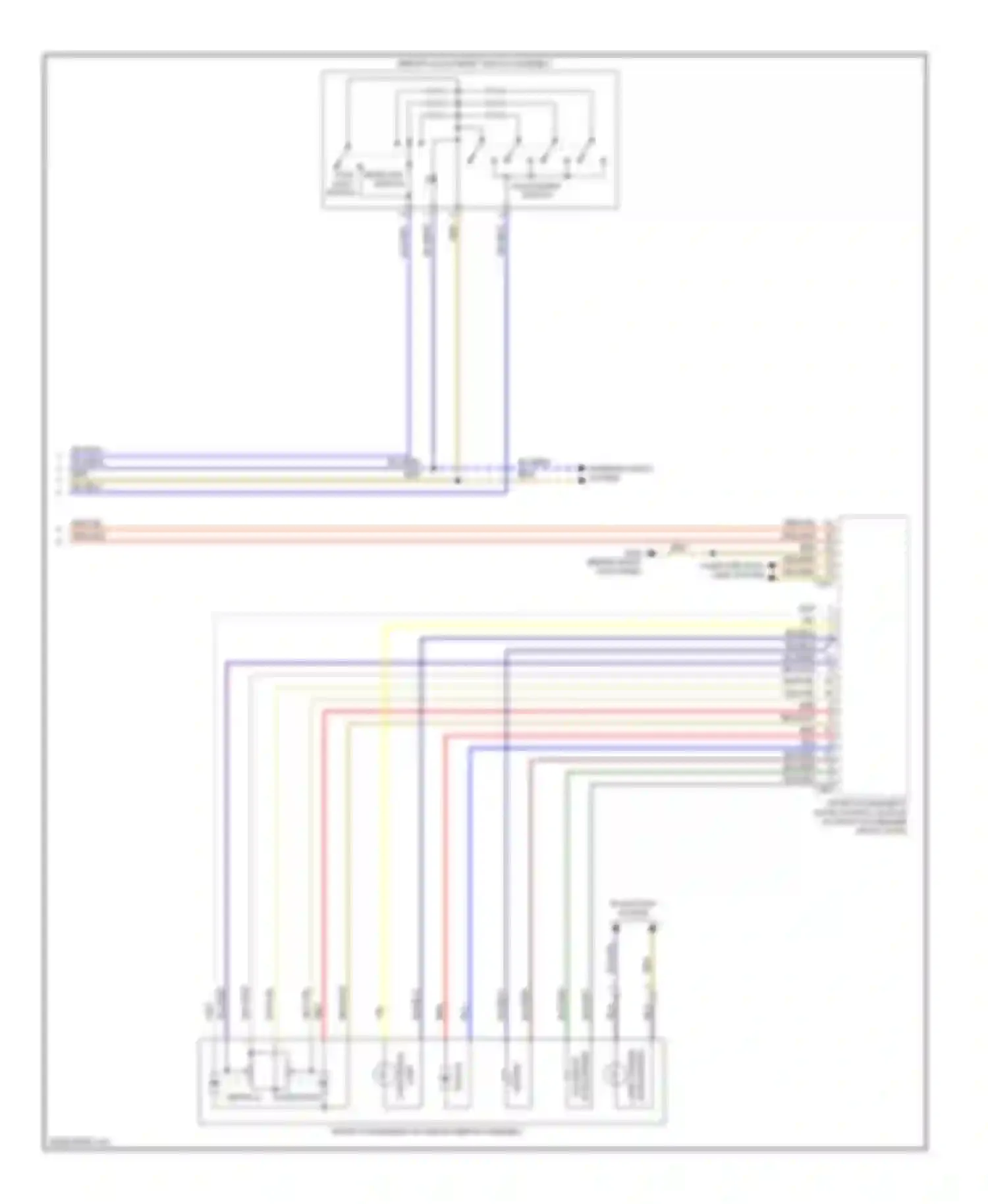

Wiring diagram blk/blu (27 of 29)

Go to component: -> Power mirrors circuit (2 of 2) -> BLK/BLU WIRE

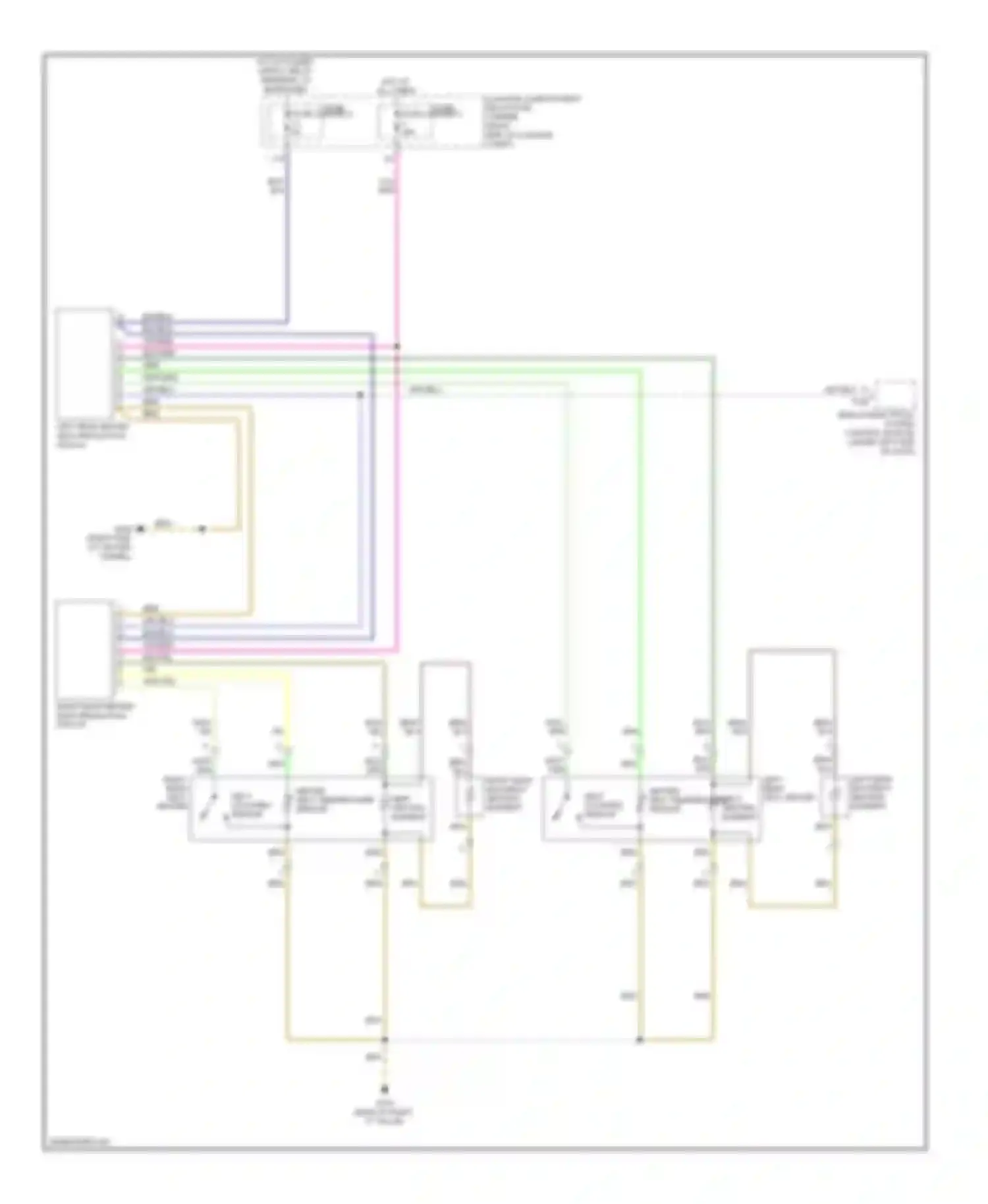

Wiring diagram blk/blu (28 of 29)

Go to component: -> Rear seat heater circuit -> BLK/BLU WIRE

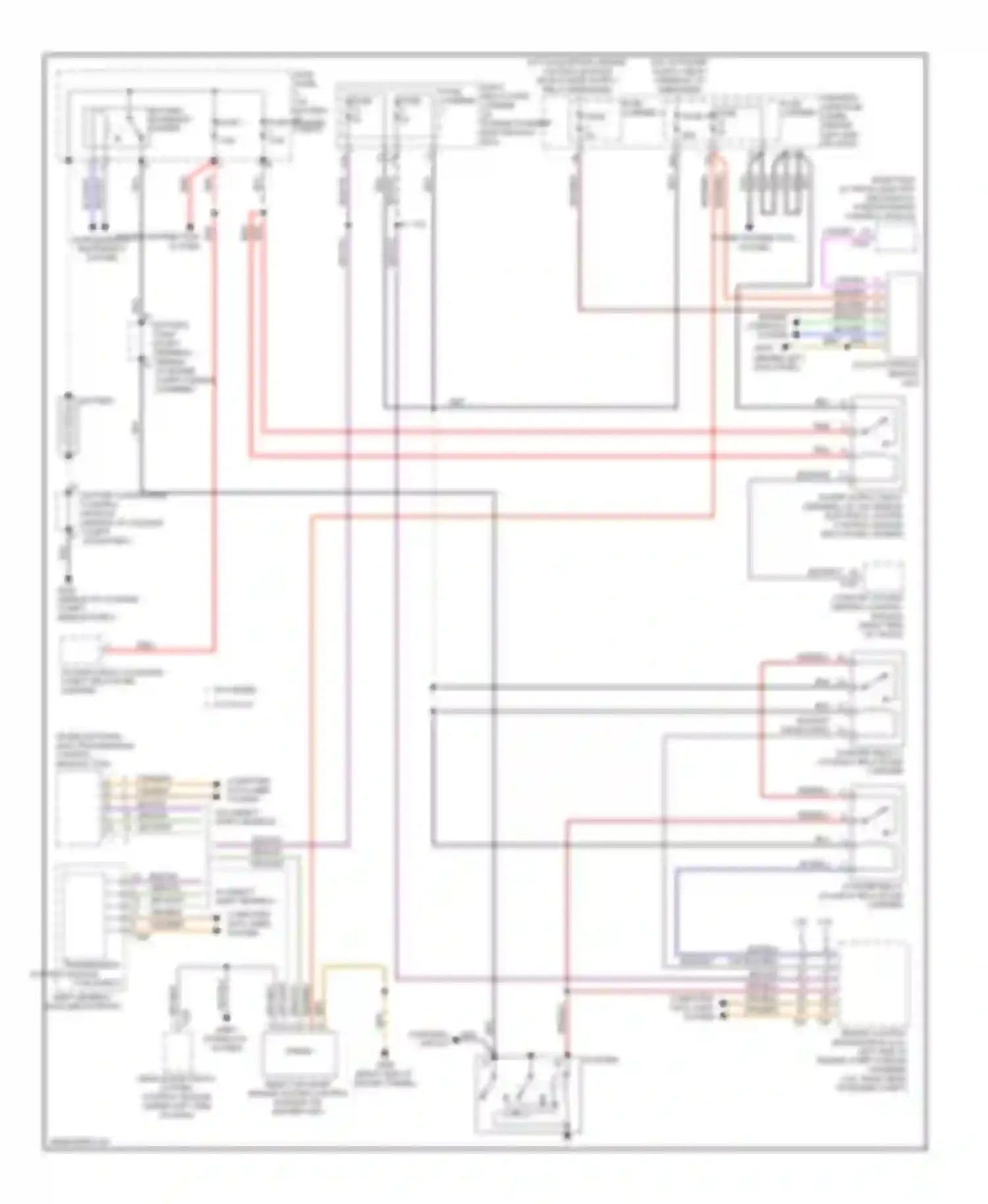

Wiring diagram blk/blu (29 of 29)

2.0L 3.0L BATTERY BATTERY INTERRUPT IGNITER BATTERY JUMP BATTERY MONITORING CONTROL MODULE (MIDDLE OF LUGGAGE COMPT, ON BATTERY) BLK WIRE BLK/BLU WIRE BLK/RED WIRE BLK/VIO WIRE BLK/WHT WIRE BLU/GRY WIRE BLU/WHT WIRE BRN WIRE CHARGING CIRCUIT CLUTCH POSITION SENSOR COMFORT SYSTEM CENTRAL CONTROL MODULE (RIGHT SIDE COMPUTER DATA LINES SYSTEM DRIVER'S SIDE FUSE PANEL E-BOX RELAY/ FUSE CARRIER (IN PLENUM CHAMBER ELECTRONICS BOX) ENGINE CONTROL MODULE (ECM) (2.0L: LEFT SIDE OF ENGINE COMPT PLENUM CHAMBER) ENGINE CONTROLS SYSTEM FUSE FUSE 1 FUSE 10 FUSE 16 FUSE CARRIER FUSE CARRIER 1 FUSE CARRIER 2 FUSE PANEL GRN/GRY WIRE GRN/VIO WIRE GRY/BLK WIRE GRY/WHT WIRE HOT W/ MOTRONIC ENGINE CONTROL MODULE (ECM) POWER SUPPLY RELAY ENERGIZED HOT W/ POWER SUPPLY RELAY (TERMINAL 15) ENERGIZED M/T NCA WIRE OF TRUNK) ORG/BLK WIRE ORG/BRN WIRE POWER DISTRIBUTION SYSTEM POWER SUPPLY RELAY (TERMINAL 15) (ON VEHICLE ELECTRICAL SYSTEM CONTROL MODULE PRNDS RED WIRE RED/BLK WIRE RED/BRN WIRE RELAY/FUSE CARRIER SELECTOR LEVER SENSOR SYSTEM CONTROL MODULE (ON SHIFTER UNIT) SHIFT INTERLOCK SYSTEM SOCKETS RELAY (LUGGAGE COMPT RELAY/FUSE CARRIER) STARTER STARTER RELAY (ON E-BOX RELAY/FUSE CARRIER) STARTER RELAY 2 (ON E-BOX RELAY/FUSE CARRIER) SUPPLEMENTAL RESTRAINTS SYSTEM TERMINAL (MIDDLE OF ENGINE COMPT PLENUM CHAMBER) TRANSMISSION CONTROL MODULE (TCM) DIRECT SHIFT GEARBOX (DSG) MECHATRONIC VEHICLE ELECTRICAL SYSTEM CONTROL MODULE (UNDER LEFT SIDE OF DASH) VIO/GRY WIRE W/ 6 SPEED A/T W/ CVT W/ DIRECT SHIFT GEARBOX W/O DIRECT SHIFT GEARBOX

Go to component: -> Starting circuit -> BLK/BLU WIRE
