Acura RSX I facelift (2004-2006) fuse 10 Wiring diagrams

This page contains all the electrical diagrams for the component. fuse 10, in which he is found in the car Acura RSX I facelift (2004-2006). You can view various wiring diagrams where this component is used, as well as go to more detailed diagrams to see the complete connection and interaction in the system. All diagrams have links to quickly jump to the corresponding section with the component for easy viewing..

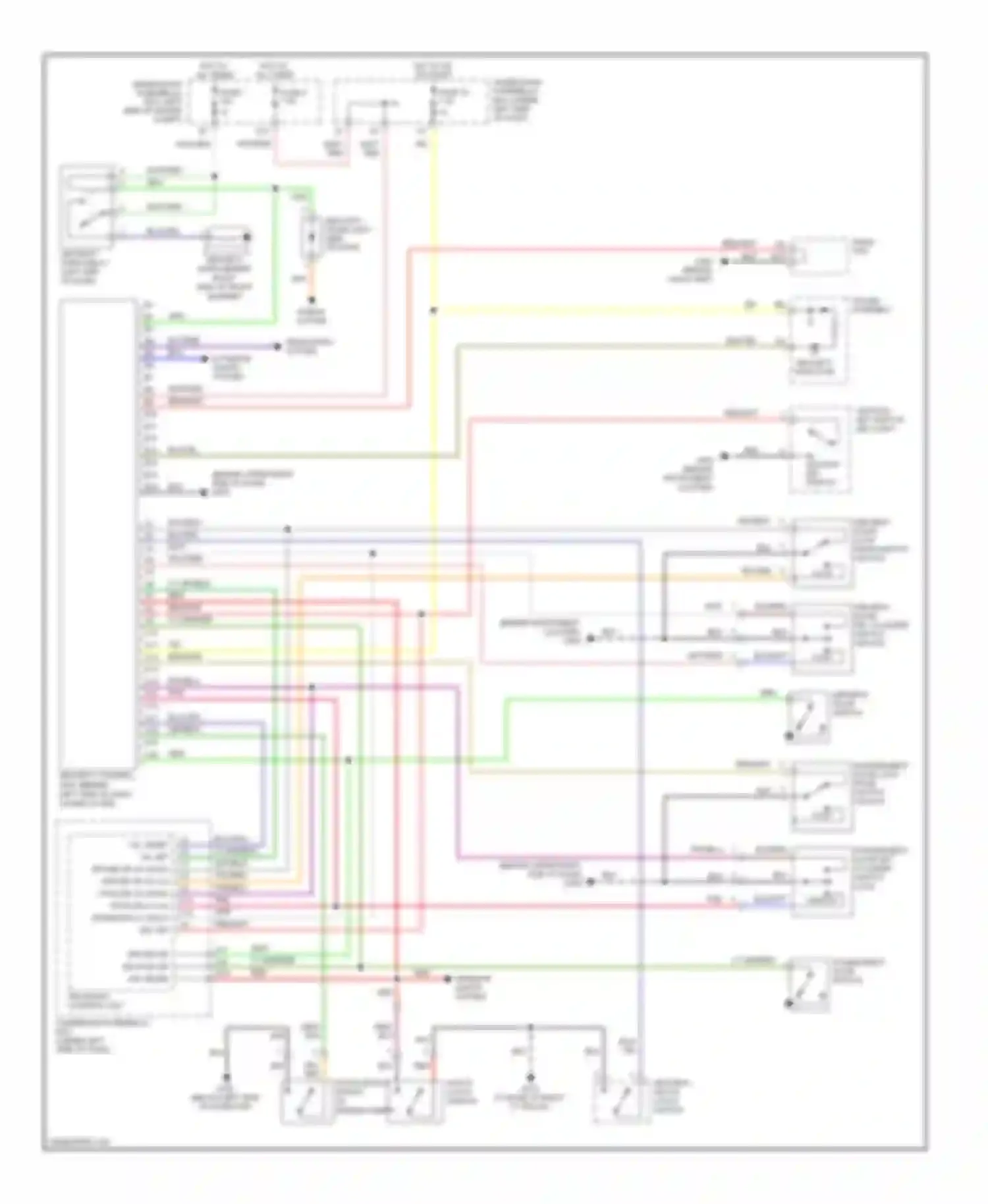

Wiring diagram fuse 10 (4 of 16)

Go to component -> Cruise control circuit -> FUSE 10

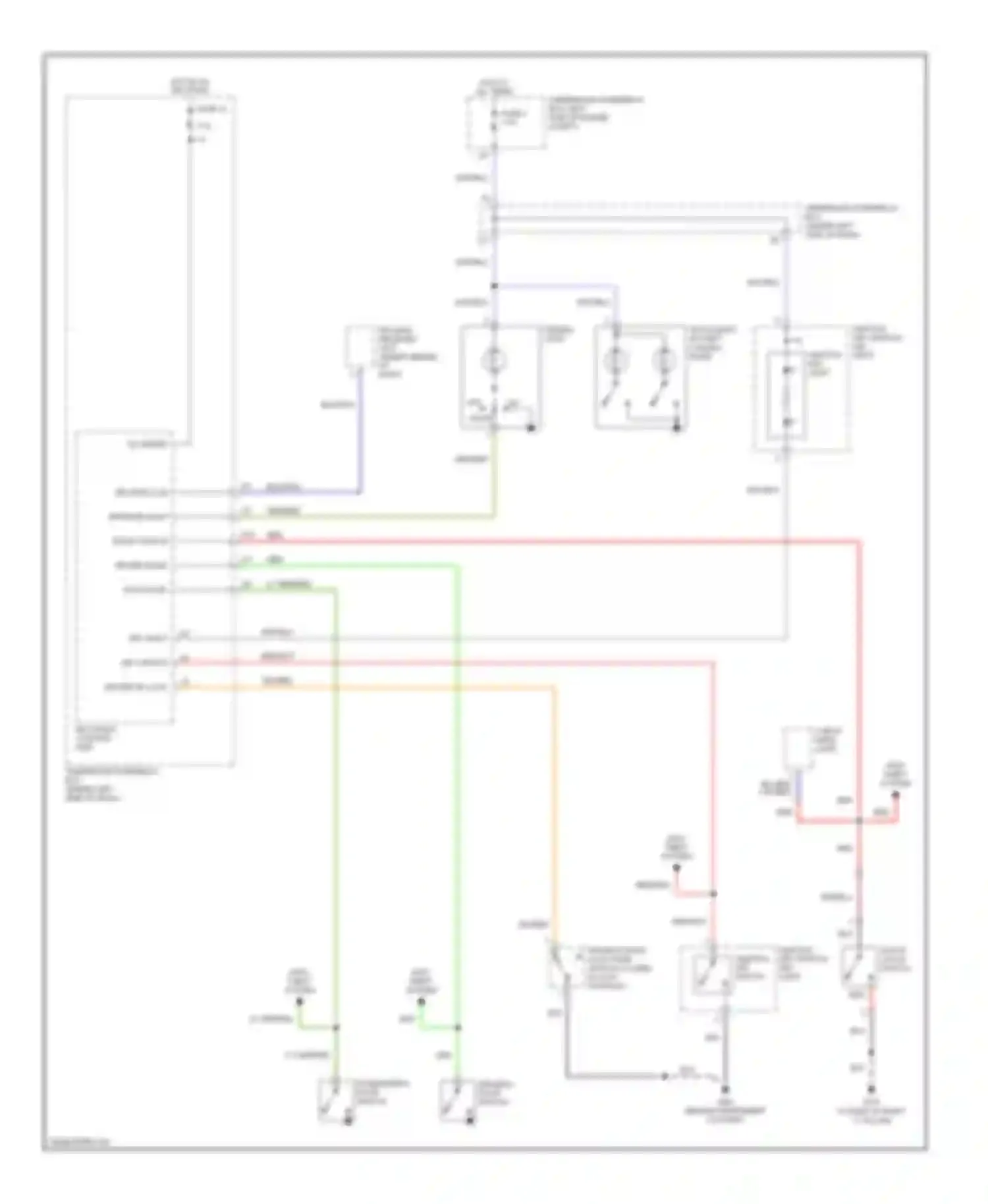

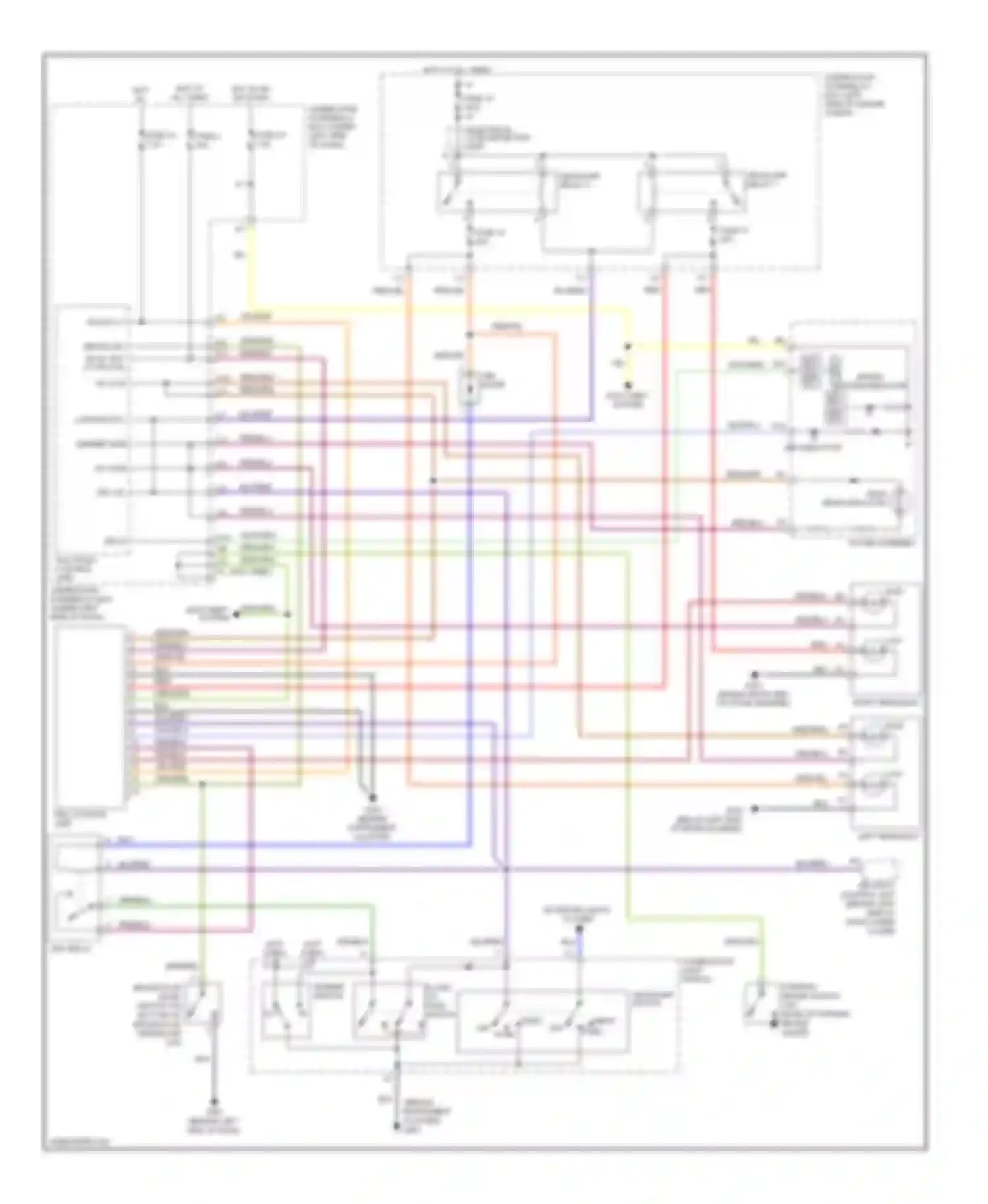

Wiring diagram fuse 10 (7 of 16)

ABS INDICATOR CIRCUIT ABS IND (EXCEPT CANADA BASE) BEEPER BLK WIRE BLK/RED WIRE BLK/YEL WIRE BLU WIRE BLU/BLK WIRE BLU/ORG WIRE BLU/RED WIRE BLU/WHT WIRE BLU/YEL WIRE BRAKE SW CANADA CRUISE CONTROL IND (EXCEPT CANADA BASE) DASH LIGHTS BRIGHTNESS CONTROL CIRCUIT DRIVE CIRCUIT SPEEDOMETER DRL IND (CANADA) ENGINE COOLANT TEMPERATURE GAUGE EXCEPT CANADA BASE EXTERIOR LIGHTS SYSTEM CRUISE CONTROL SYSTEM FUEL GAUGE FUEL GAUGE SENDING UNIT FUEL TANK UNIT (IN FUEL TANK) (UNDER RIGHT FRONT SEAT) FUSE 10 FUSE 15 FUSE 9 (LEFT SIDE OF ENGINE COMPTARTMENT) GAUGE ASSEMBLY GRN WIRE GRN/BLK WIRE GRN/ORG WIRE GRN/RED WIRE GRN/YEL WIRE HEADLIGHT SYSTEM HEADLIGHTS SYSTEM HOT AT ALL TIMES HOT IN ON OR START HOT W/ HEADLIGHT SWITCH IN HEAD OR PARK IG METER NPCS SEFMJ INDICATOR CIRCUIT INTERIOR LIGHTS SYSTEM ANTI-LOCK BRAKES SYSTEM LEFT TURN SIGNAL IND LOW OIL PRESSURE IND MALFUNCTION (MIL) IND MULTIPLEX CONTROL UNIT ODO/TRIP/S-MATIC (A/T) LCD BACK LIGHT STABILIZING POWER CIRCUIT ODOMETER/ TRIP DISPLAY OIL PRESSURE SWITCH (RIGHT SIDE OF ENGINE) PNK WIRE PNK/BLU WIRE POWER CIRCUIT RED WIRE RED/BLK WIRE RED/BLU WIRE RED/YEL WIRE RIGHT TURN SIGNAL IND S-MATIC DISPLAY A/T SECURITY INDICATOR SHIFT LOCK DIODE (BEHIND GLOVE BOX) SIDE AIR BAG CUT-OFF IND SOLID STATE SRS SRS INDICATOR SRS UNIT (BELOW CENTER OF DASH) TACHOMETER TO WASHER FLUID LEVEL IND (DIAGRAM 2 OF 2) TRIP/RESET SWITCH UNDER-DASH FUSE/RELAY BOX (UNDER LEFT SIDE OF DASH) UNDER-HOOD FUSE/RELAY BOX USA WHT WIRE WHT/BLU WIRE WHT/GRN WIRE WHT/RED WIRE WIPER/WASHER SYSTEM YEL WIRE YEL/BLK WIRE YEL/RED WIRE

Go to component -> Instrument cluster circuit (1 of 2) -> FUSE 10

Wiring diagram fuse 10 (8 of 16)

+B DAY LT(FR FOG) +B DOOR LOCK MPCS GROUND GROUND ATP-N GROUND MPCS CHK ACC RADIO +B BACK UP AIR CONDITIONING SYSTEM ANTI-THEFT SYSTEM ATP-P BLK WIRE BLU WIRE BLU/BLK WIRE BLU/ORG WIRE BLU/RED WIRE BLU/WHT WIRE COMMUNICATION INTERLOCK OUT STOP SWITCH D/L MTR (UNLOCK) D/L MTR (UNLOCK) TRUNK SW BRAKE LEVEL SW SHIFT LOCK SOL DIM HI HORN SW KEYLESS COM LIGHTING RLY (-) DRL H/L SW DR BELT SW DOOR LOCKS SYSTEM EXTERIOR LIGHTS SYSTEM HEADLIGHTS SYSTEM FUSE 10 FUSE 12 FUSE 16 FUSE 20 FUSE 3 FUSE 8 FUSE 9 GRN WIRE GRN/RED WIRE GRN/WHT WIRE H/L HI H/L LOW HEADLIGHTS SYSTEM HORNS SYSTEM DOOR LOCKS SYSTEM HOT AT ALL TIMES HOT IN ACC OR ON HOT IN ON HOT IN ON OR START IGNITION KEY LIGHT IGNITION KEY SWITCH IGNITION KEY SWITCH/KEY LIGHT INSTRUMENT CLUSTER SYSTEM INTERMITTENT DWELL TIMER CTRL INTR LT- FR DOOR SW (DR) FR DOOR SW (AS) D/L MTR (LOCK) KEY SOLENOID OUT KEY SWITCH INPUT LT GRN/BLK WIRE LT GRN/RED WIRE MULTIPLEX CONTROL INSPECTION CONNECTOR MULTIPLEX CONTROL UNIT ORG/ WIRE P PIN SW PNK WIRE PNK/BLU WIRE RED WIRE RED/BLU WIRE RED/GRN WIRE RED/WHT WIRE RED/YEL WIRE RELAY SECURITY ALARM SYSTEM SHIFT INTERLOCK SYSTEM TAILLIGHT TAILLIGHT RLY TRUNK. TAILGATE,FUEL DOORS ANTI-LOCK BRAKES SYSTEM UNDERDASH FUSE/RELAY BOX (UNDER LEFT SIDE OF DASH) UNDERHOOD FUSE/RELAY BOX (LEFT SIDE OF ENGINE COMPARTMENT) WARNING SYSTEM WHT WIRE WHT/BLK WIRE WHT/BLU WIRE WHT/GRN WIRE WHT/RED WIRE WIPER/WASHER INTRM IGNITION KEY INPUT GROUND WIPER/WASHER SYSTEM YEL WIRE YEL/BLK WIRE YEL/BLU WIRE YEL/GRN WIRE YEL/RED WIRE

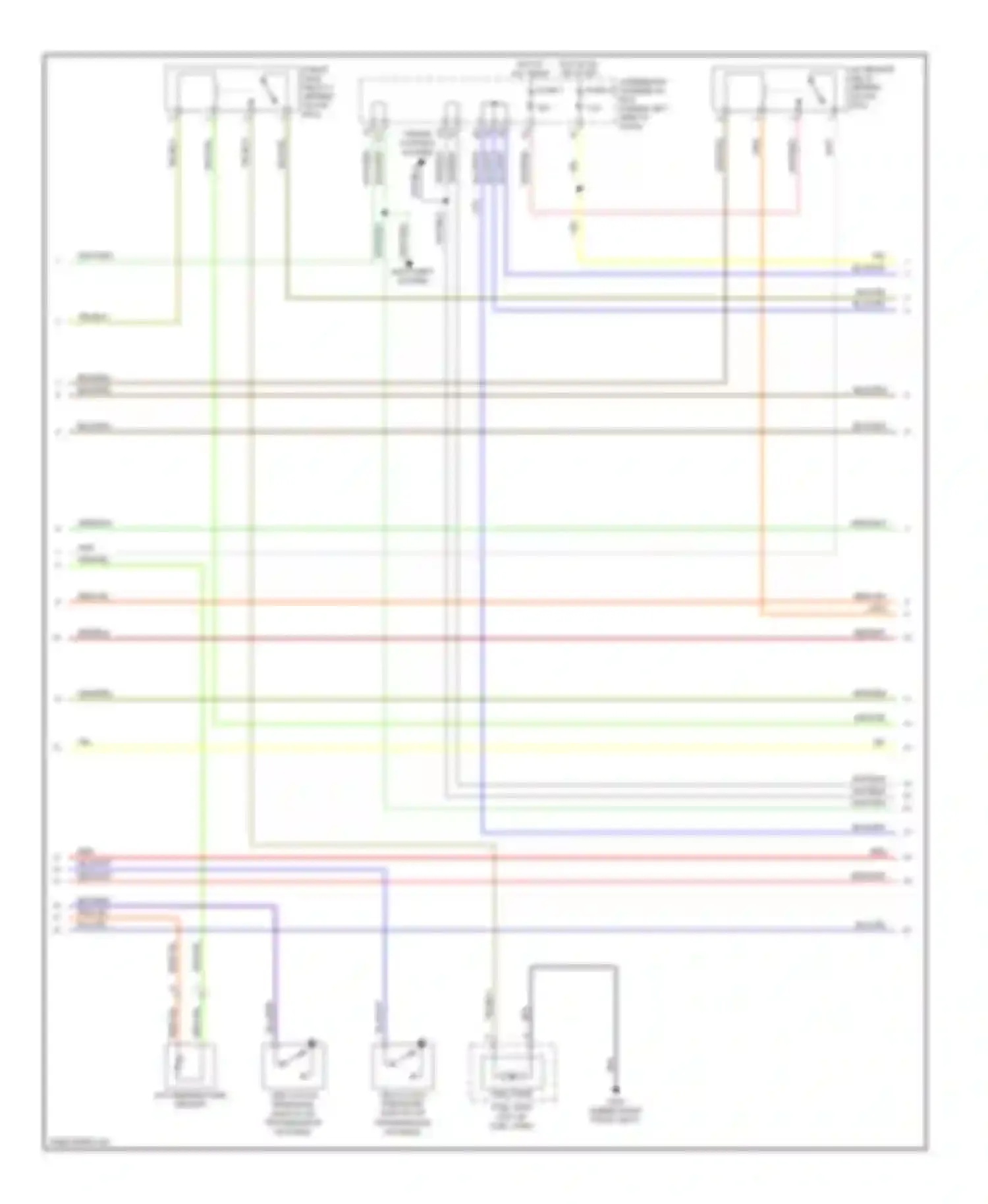

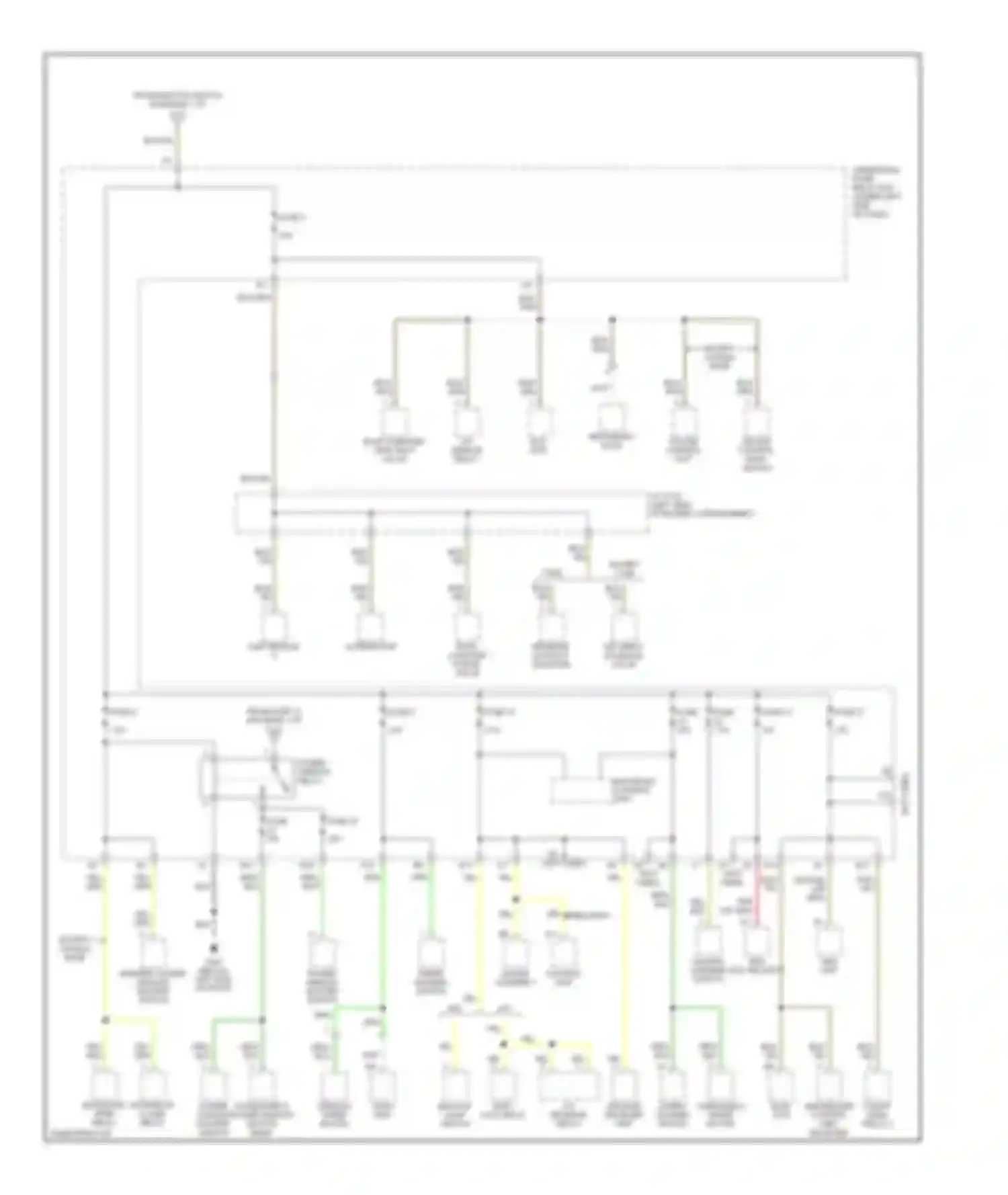

Go to component -> Multiplex control circuit -> FUSE 10
