Power distribution circuit, hybrid for Acura ILX I (2012-2015)

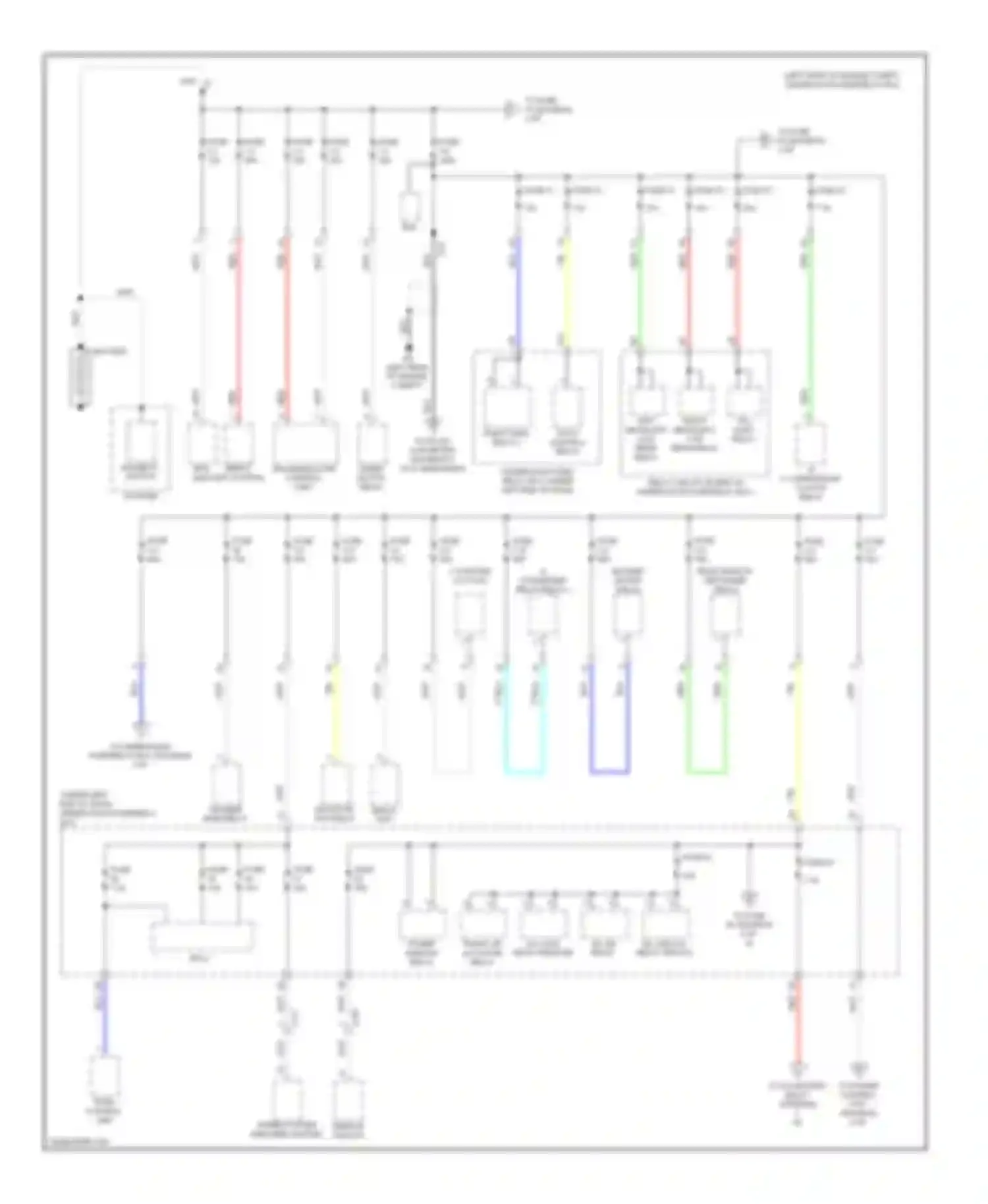

Power distribution circuit, hybrid (1 of 6)
A/C COMPRESSOR CLUTCH RELAY
A/C STARTER CONDENSER CUT FAN RELAY RELAY 1
BATTERY
BLK WIRE
BLOWER MOTOR RELAY
BLU WIRE
D/L LOCK TRUNK LID RELAY RELEASE ACTUATOR RELAY
D/L UNLOCK D/L DR RELAY UNLOCK RELAY
ELD
ETCS CONTROL RELAY
FUSE
FUSE 1-5
FUSE 1-6
FUSE 2-1
FUSE 2-10
FUSE 2-2
FUSE 2-3
FUSE 2-6
FUSE 2-8
FUSE 20
FUSE 21
FUSE 22
FUSE 23
FUSE 25
FUSE 27
FUSE 41
FUSE FUSE
FUSE FUSE 1-1 1-2
FUSE FUSE 1-3 1-4
FUSE FUSE 2-11 2-4
FUSE FUSE 2-5
GRN WIRE
LEFT HEADLIGHT LOW BEAM RELAY
LT BLU WIRE
MAGNETIC SWITCH
MICU
PGM-FI MAIN RELAY 1
POWER WINDOW RELAY
RADIATOR FAN RELAY
REAR WINDOW DEFOGGER RELAY
RED WIRE
RELAY CIRCUIT BOARD (IN UNDER-HOOD FUSE/RELAY BOX)
RIGHT HEADLIGHT LOW BEAM RELAY
SERVO EPS UNIT CONTROL UNIT
SERVO UNIT
STARTER
STEREO POWER WINDOW AMPLIFIER MASTER SWITCH
TAIL LIGHT RELAY
TO ACCESSORY RELAY (DIAGRAM 5 OF 6)
TO DC-DC CONVERTER (DIAGRAM 3 OF 6) WINDSHIELD WIPER MOTOR RELAY
TO FUSE 19 (DIAGRAM 2 OF 6)
TO FUSE 28 (DIAGRAM 2 OF 6)
TO FUSE 44 (DIAGRAM 5 OF 6)
TO POWER CONTROL UNIT (DIAGRAM 6 OF 6)
TO UNDER-DASH FUSE/RELAY BOX (DIAGRAM 3 OF 6)
TPMS CONTROL UNIT
UNDER-DASH FUSE/ RELAY BOX (UNDER LEFT END OF DASH)
VSA MODULATOR CONTROL UNIT
WASHER MAIN RELAY
WHT WIRE
YEL WIRE

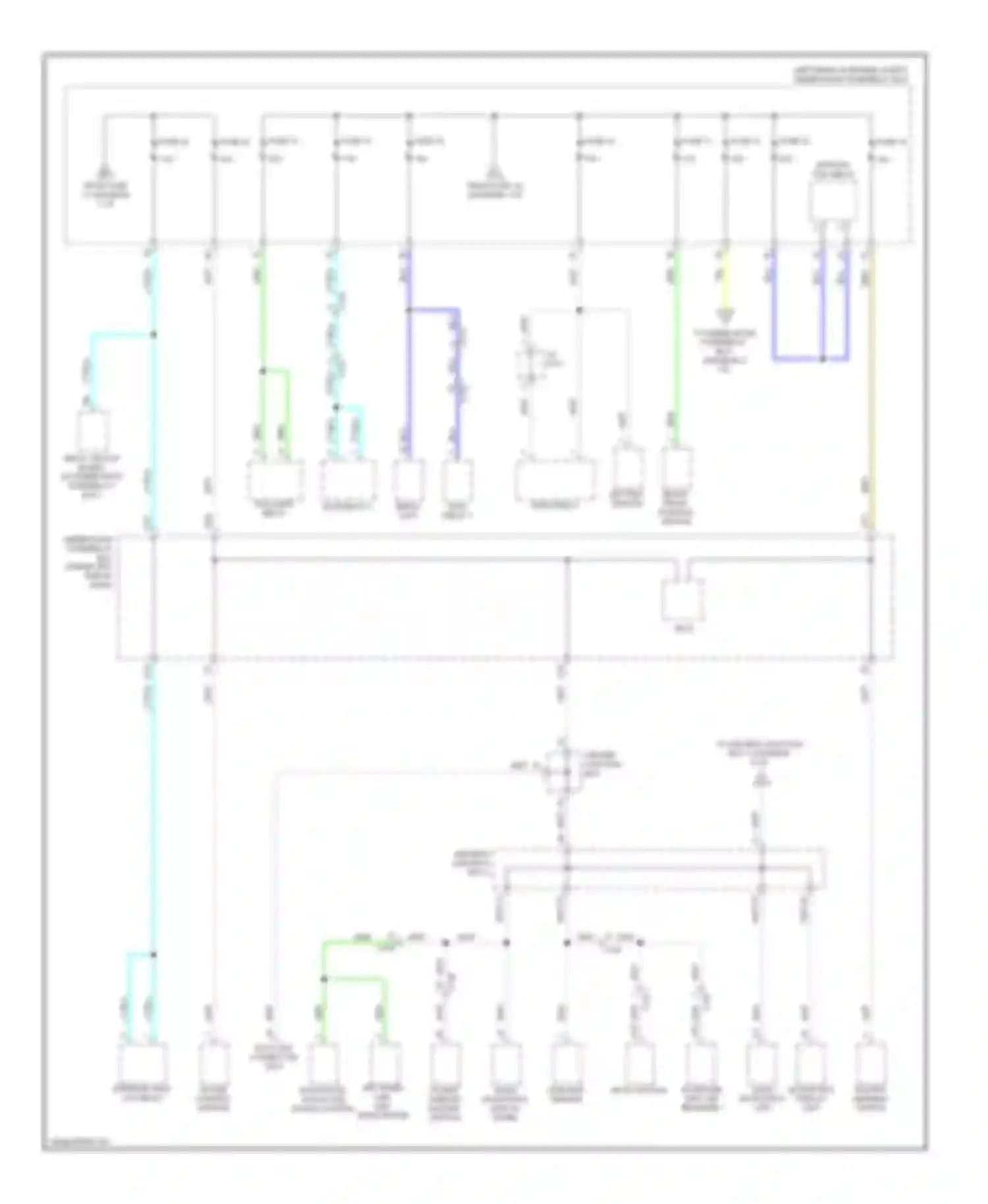

Power distribution circuit, hybrid (2 of 6)
ACURALINK MCM CONTROL UNIT (XM RECEIVER)
AUDIO NAVIGATION SWITCH PANEL
AUDIO- NAVIGATION UNIT
BATTERY SENSOR
BLU WIRE
BRAKE PEDAL POSITION SWITCH
BRN WIRE
CENTER JUNCTION BOX
DATA LINK CONNECTOR (DLC)
DRIVER'S JUNCTION BOX 2
FOG LIGHT RELAY
FROM FUSE 1-6 (DIAGRAM 1 OF 6)
FROM FUSE 27 (DIAGRAM 1 OF 6)
FUSE 12
FUSE 13
FUSE 14
FUSE 15
FUSE 16
FUSE 17
FUSE 18
FUSE 19
FUSE 28
FUSE 29
GAUGE CONTROL MODULE
GRN WIRE
HAZARD WARNING SWITCH
HFL- HOME- NAVIGATION- LINK ANC/ACTIVE UNIT SOUND CONTROL MICROPHONE
HORN RELAY
IGNITION COIL RELAY
INTERIOR LIGHT CUT RELAY
J/C
LT BLU WIRE
MCM RELAY 1
MCM RELAY 2
MICU
NAVIGATION DISPLAY UNIT
POWER WINDOW MASTER SWITCH
RELAY CIRCUIT BOARD (IN UNDER-HOOD FUSE/RELAY BOX)
SERVO UNIT
SUNLIGHT SENSOR
TO DRIVER'S JUNCTION BOX 1 (DIAGRAM 6 OF 6)
TO UNDER-HOOD FUSE/RELAY BOX (DIAGRAM 3 OF 6)
UNDER-DASH FUSE/RELAY BOX (UNDER LEFT END OF DASH)
WHT WIRE
YEL WIRE
Power distribution circuit, hybrid (3 of 6)
A/C COMPRESSOR DRIVER
A/C CONDENSER FAN RELAY
A/C DIODE A
A/F SENSOR (SENSOR 1)
BATTERY MODULE
BLK WIRE
BLU WIRE
DC-DC CONVERTER (RIGHT FRONT OF BATTERY MODULE)
DRIVER'S POWER SEAT ADJUSTMENT SWITCH
DRIVER'S SEAT HEATER RELAY (HIGH)
DRIVER'S SEAT HEATER RELAY (LOW)
EPS CONTROL UNIT
EVAP CANISTER VENT SHUT VALVE
FROM POWER CONTROL UNIT (DIAGRAM 6 OF 6)
FROM UNDER-DASH FUSE/RELAY BOX (DIAGRAM 4 OF 6)
FROM UNDER-HOOD FUSE/RELAY BOX (DIAGRAM 1 OF 6)
FROM UNDER-HOOD FUSE/RELAY BOX (DIAGRAM 2 OF 6)
FRONT PASSENGER'S AIR BAG CUTOFF INDICATOR
FRONT PASSENGER'S HEATER RELAY (HIGH)
FRONT PASSENGER'S HEATER RELAY (LOW)
FUSE 11
FUSE 12 FUSE 13
FUSE 14
FUSE 23
FUSE 24
FUSE 29
FUSE 31
GRN WIRE
GRY WIRE
JUNCTION BOARD
LT BLU WIRE
LT GRN WIRE
MCM
MOONROOF CONTROL UNIT/ MOTOR
MPI MODULE
NCA WIRE
ODS UNIT
PCM
PGM-FI SUB- RELAY
PNK WIRE
PPL
RED WIRE
SERVO UNIT
SRS UNIT
STEERING ANGLE SENSOR
TO DRIVER'S JUNCTION BOX 1 (DIAGRAM 6 OF 6)
VSA MODULATOR CONTROL UNIT
WHT WIRE
YEL WIRE
Power distribution circuit, hybrid (4 of 6)
A/T GEAR POSITION INDICATOR
A/T PCM GEAR POSITION INDICATOR
ACURA LINK CONTROL UNIT (XM RECEIVER)
ANC/ACTIVE SOUND CONTROL
BACKUP CONTROL UNIT
BLU WIRE
BRAKE PEDAL POSITION SWITCH
BRN WIRE
DIODE C
DIODE D
ELD
EVAP CANISTER PURGE VALVE
FROM POWER CONTROL UNIT (DIAGRAM 6 OF 6)
FUSE 2
FUSE 3
FUSE 4
FUSE 5
FUSE 6
GAUGE CONTROL MODULE
GRY WIRE
INHIBITOR RELAY
KEYLESS ACCESS CONTROL UNIT
LT GRN WIRE
MAF SENSOR/ IAT SENSOR
MCM TPMS CONTROL UNIT
MICU
PCM
PGM-FI MAIN RELAY 2
PNK WIRE
PPL
RED WIRE
REVERSE RELAY
SECONDARY
SENSOR 2
SHIFT LOCK SOLENOID
SRS UNIT
TAN WIRE
TO DC-DC CONVERTER (DIAGRAM 3 OF 6)
TO ELECTRIC STEERING LOCK (DIAGRAM 6 OF 6)
TRANSMISSION RANGE SWITCH
UNDER-HOOD FUSE/RELAY BOX (LEFT REAR OF ENGINE COMPT)
WASHER MAIN RELAY UNIT
WHT WIRE
WINDSHIELD WIPER MOTOR RELAY
YEL WIRE

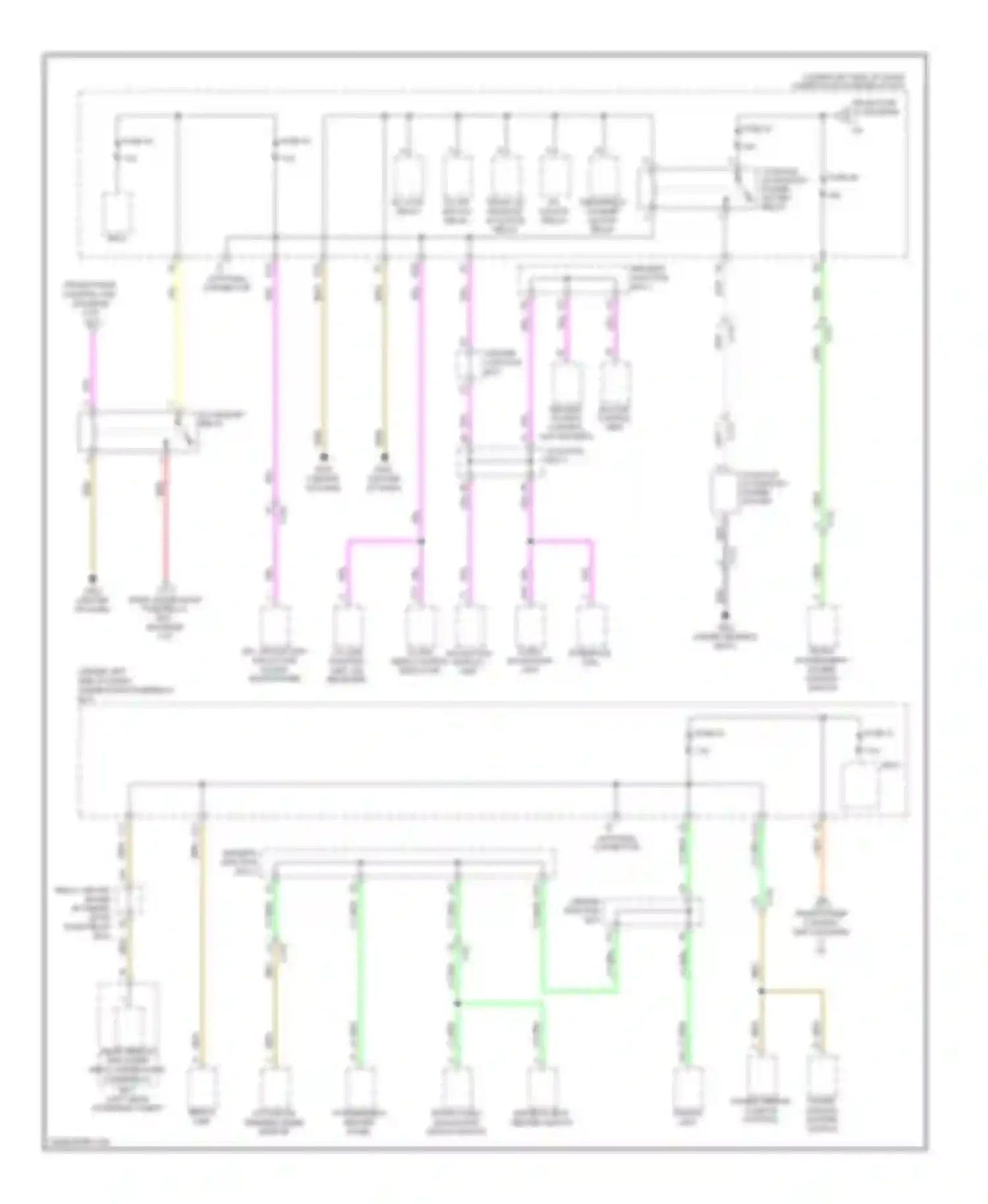

Power distribution circuit, hybrid (5 of 6)
ACCESSORY RELAY
ACURA A/T LINK GEAR CONTROL POSITION INDICATOR UNIT (XM RECEIVER)
AUDIO- NAVIGATION UNIT
AUTOMATIC DIMMING INSIDE MIRROR
BACKUP CONTROL UNIT
BLK WIRE
BRN WIRE
CENTER JUNCTION BOX
CONSOLE ACCESSORY POWER SOCKET
CONSOLE ACCESSORY POWER SOCKET RELAY
D/L DR UNLOCK RELAY
D/L LOCK RELAY
D/L UNLOCK RELAY
DRIVER'S JUNCTION BOX 1
DRIVER'S JUNCTION BOX 2
DRIVER'S SEAT HEATER SWITCH
FROM FUSE 25 (DIAGRAM 1 OF 6)
FROM POWER CONTROL UNIT (DIAGRAM 6 OF 6)
FROM UNDER-DASH FUSE/RELAY BOX (DIAGRAM 1 OF 6)
FRONT AUDIO PASSENGER'S NAVIGATION HEATER SWITCH SWITCH PANEL
FRONT PASSENGER'S POWER WINDOW SWITCH
FUSE 19
FUSE 20
FUSE 21
FUSE 22
FUSE 27
FUSE 44
GRN WIRE
HFL- NAVIGATION- ANC/ACTIVE SOUND MICROPHONE
INTERFACE DIAL
KEYLESS ACCESS CONTROL UNIT DRIVER'S JUNCTION BOX 2
LT GRN WIRE
MICU
NAVIGATION DISPLAY UNIT
ORG/ WIRE
POWER MIRROR CLIMATE SWITCH CONTROL UNIT
POWER WINDOW MASTER SWITCH
PPL
REAR WINDOW DEFOGGER RELAY UNDER-HOOD FUSE/RELAY BOX (LEFT REAR OF ENGINE COMPT)
RED WIRE
RELAY CIRCUIT BOARD (IN UNDER- HOOD FUSE/ RELAY BOX)
SERVO UNIT
TRUNK LID RELEASE ACTUATOR RELAY
WHT WIRE
WINDSHIELD WASHER MOTOR RELAY
YEL WIRE
Power distribution circuit, hybrid (6 of 6)
1 2 3 4 5 6 7 8 9 10 11 12 PNK WIRE
9 10 PNK WIRE
BLK WIRE
BLU WIRE
BRN WIRE
COMPUTER DATA LINES SYSTEM
DATA LINK CONNECTOR (DLC)
DRIVER'S JUNCTION BOX 1
ELECTRIC STEERING LOCK (ON STEERING COLUMN)
ENGINE CONTROLS SYSTEM
ENGINE START/STOP SWITCH
FROM DRIVER'S JUNCTION BOX 2 (DIAGRAM 2 OF 6)
FROM POWER CONTROL UNIT (DIAGRAM 6 OF 6)
FROM UNDER-DASH FUSE/RELAY BOX
FROM UNDER-DASH FUSE/RELAY BOX (DIAGRAM 3 OF 6)
FROM UNDER-DASH FUSE/RELAY BOX (DIAGRAM 4 OF 6)
GAUGE CONTROL MODULE
GRN WIRE
GRY WIRE
IMMOBILIZER I/F
KEYLESS ACCESS CONTROL UNIT (CENTER OF DASH)
LF ANT
LT BLU WIRE
LT GRN WIRE
MICU
ORG/ WIRE
PCM
PNK 32 12 33 8 18 38 11 19 29 28 20 9 31 30 WIRE
PNK WIRE
POWER CONTROL UNIT (LEFT SIDE OF DASH)
PPL
RED WIRE
TO ACCESSORY RELAY (DIAGRAM 5 OF 6)
TO TO UNDER-DASH FUSE/RELAY BOX (DIAGRAM 6 OF 6) PARKING BRAKE SWITCH
TO UNDER-DASH FUSE/RELAY BOX (DIAGRAM 3 OF 6)
TO UNDER-DASH FUSE/RELAY BOX (DIAGRAM 4 OF 6)
TO UNDER-DASH FUSE/RELAY BOX (DIAGRAM 5 OF 6)
TO UNDER-DASH FUSE/RELAY BOX (DIAGRAM 6 OF 6)
TRANSMISSIONS SYSTEM
UNDER-DASH FUSE/RELAY BOX (UNDER LEFT END OF DASH)
WHT WIRE
YEL WIRE
